Cuando entra al taller un scooter o quad 250 cc tipo CF/CN con fallos de encendido (cortes a ralenti, arranques erraticos en caliente o ausencia total de chispa), casi siempre acabo mirando dos cosas: el plato/estator del magneto y el sistema de señal del trigger. En estos motores “semiclónicos” de 250 cc, el conjunto de 18 bobinas (18 poles) con cableado de 4 vías incluyendo trigger suele ser el punto de partida para recuperar un encendido estable, siempre que el rotor y la corona magnética estén en buen estado.

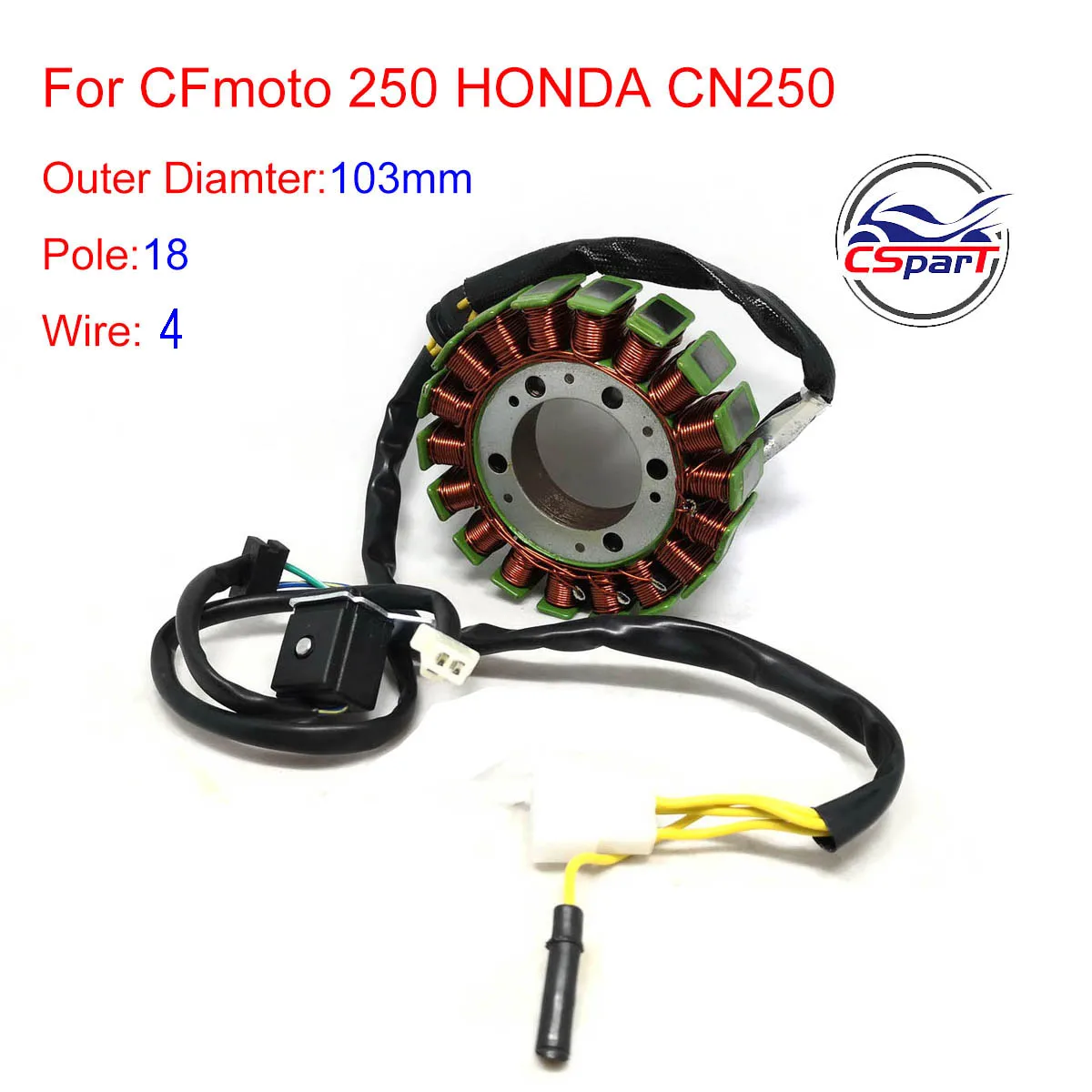

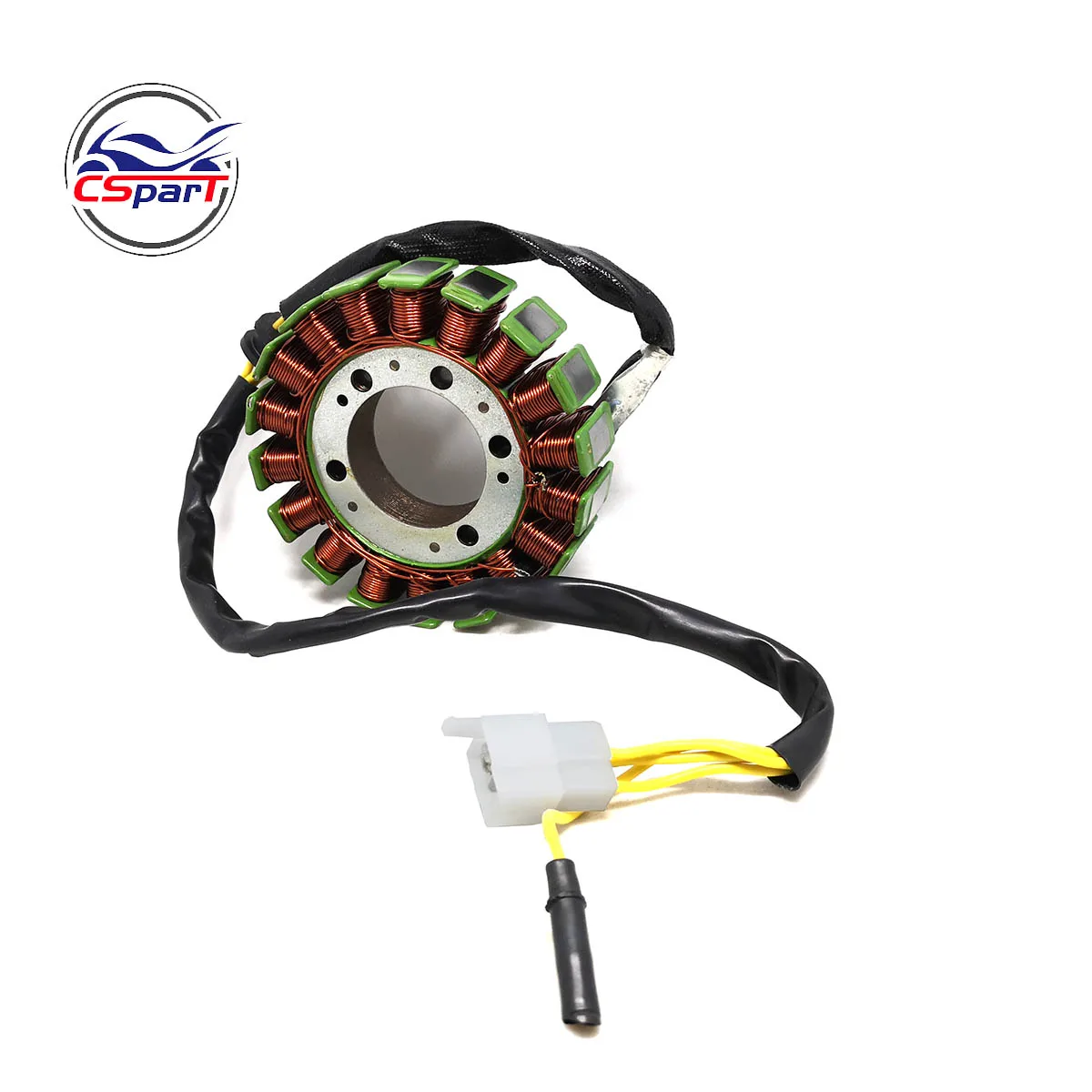

Este estator de 18 polos está pensado para sustitución directa en configuraciones 250 cc equivalentes (CF/CN250) donde el original lleva ese formato de bobinado y la señal de trigger va integrada en el mazo. En la práctica, lo que más valoro de este tipo de repuesto no es que “marque diferencia” a nivel de prestaciones, sino que devuelve repetibilidad: mismo comportamiento al arranque, misma estabilidad en aceleraciones progresivas y menos variaciones de chispa con vibración.
Yo lo he montado en varios trabajos similares sobre Kinroad y plataformas tipo Kazuma, y también en unidades ATV/pit que usan arquitectura cercana: en todas, el patrón de fallo era el mismo, con el vehículo ya rodado (aproximadamente 8.000 a 16.000 km), y el síntoma típico apareciendo tras días de uso con calor sostenido o tras algún episodio de humedad/charcos.
Calidad de fabricación y materiales
En un estator, la calidad real se nota en tres puntos: trazado del bobinado, aislamiento y rigidez mecánica de la carcasa/soportes. Aquí, lo que me interesa por encima de todo es que el conjunto tenga una geometría coherente con el motor: cuando las medidas del paquete quedan dentro de tolerancias razonables, el estator “entra” y el entrehierro con el rotor se comporta como debe.
En este caso, las medidas publicadas que uso como referencia para comprobar encaje antes de montar son:
- Diámetro interior: 41,8 mm
- Altura: 29 mm
- Diámetro del bobinado: 103 mm
- Separación de taladros: 52 mm
Con esas referencias, suelo verificar que:
- Los taladros de fijación del estator coinciden sin forzar (si al apretar hay que “tirar” del soporte, normalmente no está bien alineado y te acabará dando problemas de repetibilidad).
- La altura no obliga a que el cableado haga curvas cerradas contra la tapa del cárter.
- El diámetro del bobinado no compromete el paso del rotor ni roza con la carcasa al girar a mano.
En cuanto a materiales, en este tipo de recambios lo habitual es que el bobinado vaya encapsulado/impregnado para resistir vibración. Lo que he observado al montar este formato es que el cableado sale con un recorrido bastante definido, y eso ayuda a que el mazo no quede colgando ni reciba tensión en el conector del trigger, que es donde más fallan los sistemas cuando se montan “sin cariño”.
Montaje y compatibilidad
El montaje de un estator con trigger tiene una particularidad: no es solo roscar y listo. El trigger manda en la calidad de señal, así que conviene trabajar fino con la alineación y el enrutado del mazo.
En mis instalaciones, el proceso lo hago así:
Desmontaje y limpieza
- Retiro el estator viejo y limpio la zona de apoyo.
- Es clave quitar restos de polvo, óxido superficial y cualquier rebaba en el plano donde asienta el soporte.
Comprobación mecánica previa
- Presento el estator “a seco” antes de apretar final.
- Me aseguro de que los taladros quedan centrados con el soporte del motor y que el cuerpo del estator no queda forzado.
Cableado sin tensión
- Coloco el conector del trigger de forma que el mazo no quede tirante.
- Si el recorrido queda “a media tensión” por la forma de la tapa o el paso de cables, con vibración termina entrando en una zona de fatiga del hilo o del propio conector.
Alineación y apriete
- En este tipo de encendido, la posición del estator respecto al rotor importa para que la señal sea estable.
- Aprieto con tacto uniforme y vuelvo a verificar que al mover ligeramente el estator no se generan tensiones raras en el mazo.
Protección de conexiones
- Seco y reviso que el conector del trigger está bien asentado.
- Si el entorno del quad/scooter es de caminos con polvo o humedad, me gusta añadir protección en forma de barrera/aislante donde corresponda, sin tapar de forma que condense calor o humedad en el interior.
Sobre compatibilidad: este conjunto encaja cuando el motor realmente corresponde a la familia CF/CN250 con 18 polos y el sistema de 4 cables para trigger. En algunos motores cercanos pero no idénticos, el riesgo no está tanto en que “no entre”, sino en que se monte el conector correcto pero el set de señal no sea el esperado. Por eso, además del encaje mecánico, siempre compruebo que la instalación queda coherente con el arnés original.
Rendimiento y resultado final
Aquí hay que ser realista: no ganas “caballos”. El estator no cambia la cilindrada ni la estrategia de carburación/inyector; lo que hace es que el encendido trabaje como debe.
En los casos que he repetido, el resultado final suele notarse así:
- Arranque: recuperación de chispa estable y menos amagos de no arrancar en caliente.
- Ralentí y transición: mejora en suavidad al salir desde bajas rpm, especialmente donde antes había cortes breves.
- Consistencia con calor: cuando el fallo era por degradación del conjunto original, con el repuesto se reduce la aparición intermitente tras rodar unos minutos.
Lo que más me convence en este tipo de repuesto es que, si el montaje se hace con cables sin tensión y con buena alineación, el sistema deja de “ser caprichoso”. En una unidad típica que entró con comportamiento irregular (varios minutos de funcionamiento correctos y luego tirones), tras instalar el estator y cuidar el enrutado del mazo del trigger, el vehículo pasó a trabajar de forma continua en condiciones de uso real: trayectos cortos con paradas y alguna salida más larga con vibración.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Formato correcto para encendidos CF/CN250 de 18 polos: facilita un recambio coherente cuando el original comparte arquitectura.
- Incluye cableado con trigger: reduce incertidumbre frente a kits “a medias” donde luego toca adaptar.
- Medidas publicadas que permiten validar encaje (interior, altura y separación de taladros) antes de cerrar el conjunto.
- Buen enfoque en el manejo del mazo: al ser un estator con trigger, obliga (y permite) montar sin tensiones, lo que mejora la fiabilidad a medio plazo.
Aspectos mejorables
- Como en casi todos los estatores de recambio, el punto débil suele ser el trato del conector y la ruta del cableado: si el mazo roza con la carcasa o queda forzado por la tapa, el problema vuelve aunque el estator esté bien.
- Merece la pena ser meticuloso con la alineación final: si al apretar queda desplazado por rebabas o suciedad en el apoyo, puedes tener señal inestable aunque el componente “sea el correcto”.
Como alternativa, en el mercado hay opciones OEM/series específicas y otras genéricas. Cuando el objetivo es fiabilidad en uso mixto (campo/polvo, vibración y calor), yo priorizo siempre:
- Encaje mecánico real (medidas y taladros),
- Compatibilidad de bobinado (18 polos),
- y conector/trigger coherente con el arnés existente.
Veredicto del experto
Lo considero un recambio adecuado y razonable para recuperar un encendido estable en motores 250 cc de arquitectura CF/CN250 con estator de 18 bobinas y trigger de 4 cables. Donde más éxito tiene es en trabajos de taller bien hechos: limpieza del plano de apoyo, presentación sin forzar, apriete sin “tensión” y enrutado del mazo del trigger sin roces.
Si montas este estator cuidando esos detalles, el resultado que buscas llega: menos cortes, mejor comportamiento en transición y arranque más consistente. Si lo montas “rápido”, por muy compatible que sea, el propio sistema de trigger te acabará delatando cualquier mala práctica en el cableado.
