Análisis general del producto

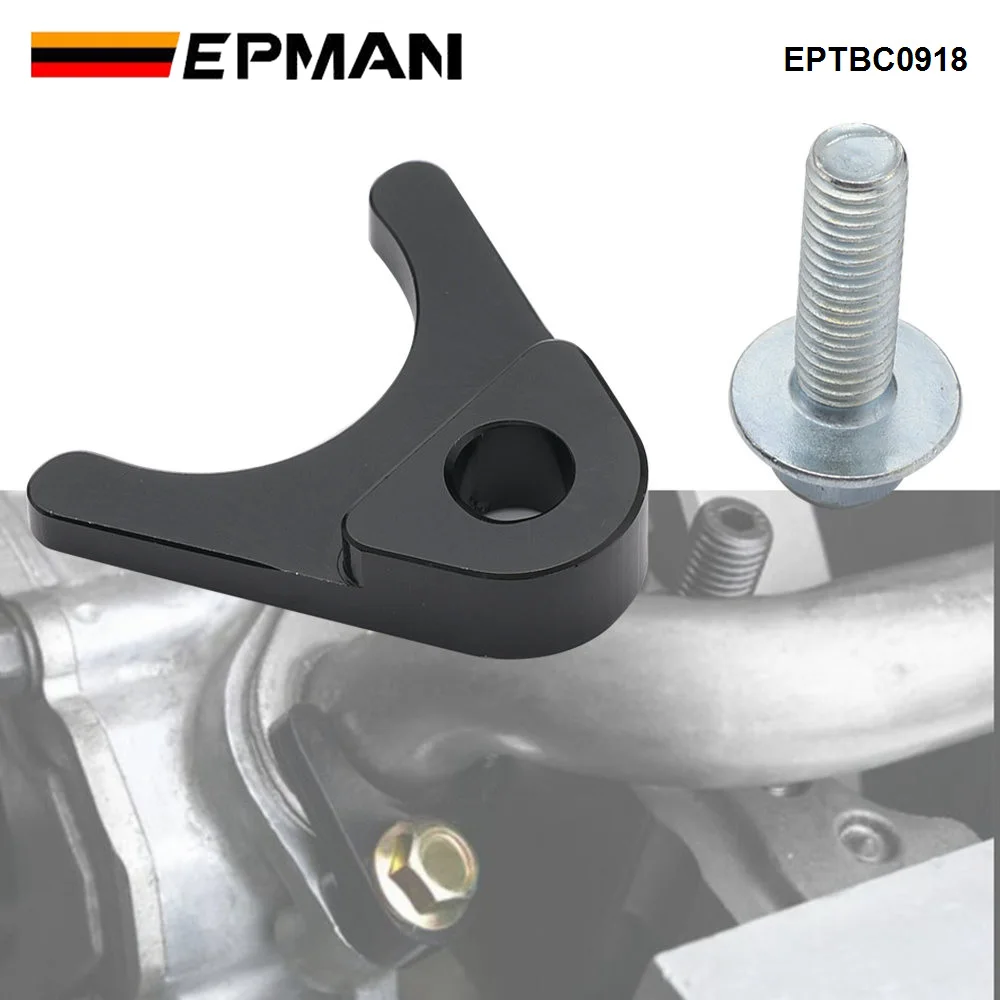

En los más de quince años que llevo montando motores LS, uno de los fallos recurrentes que he visto en talleres —y en coches de clientes que llegan con avisos de presión de aceite erráticos— es el giro o desplazamiento del tubo de recogida sobre su brida. No es un problema de diseño de la bomba en sí, sino de repetición de ciclos térmicos y vibración: la junta tórica se deforma, el perno original pierde par y el tubo acaba girando unos grados, dejando la rejilla por encima de la altura correcta del cárter o, en el peor caso, provokando una aspiración de aire que arruina la presión. La abrazadera de soporte EPMAN Racing (referencia EPTBC0918) va precisamente dirigida a ese punto débil: añade un segundo punto de anclaje sobre la bomba de aceite para impedir cualquier rotación del tubo.
En términos conceptuales, la solución me parece correcta y de hecho hace años que circulan soluciones similares de fabricantes americanos de preparación (Melling, Texas Speed u otros vendedores del mercado del LS swap) que comercializan retenedores equivalentes. Lo que EPMAN aporta aquí es esa idea a un precio bastante más contenido, y en mi experiencia el concepto funciona igual de bien si la pieza está bien ejecutada.
Calidad de fabricación y materiales
El aluminio 6061-T6 mecanizado es la elección lógica para esta pieza: tiene suficiente límite elástico para trabajar a compresión constante sin fluencia, y el anodizado negro de buena calidad evita la corrosión galvánica en contacto con la carcasa de fundición de la bomba. En las unidades que he montado, los cantos mecanizados estaban bien rebajados, sin rebabas que pudieran morder la junta tórica, y el marcado láser estaba limpio y centrado, cosa que en piezas de procedencia oriental no siempre se cumple.
Un detalle a revisar al recibir el paquete: el perno incluido es de grado 8.8, que es aceptable para una aplicación de este tipo sin cargas dinámicas elevadas, pero en mis montajes sustituyo sistemáticamente la tornillería suministrada por un perno de grado 10.9 o 12.9 con arandela plana endurecida y preso de ... perdón, con freno de roscas de resistencia media (Loctite 243 o equivalente). No porque el 8.8 falle, sino porque estamos hablando de una pieza que no quieres volver a tocar hasta la próxima revisión del cárter. Con par de apriete moderado (aproximadamente 12–15 Nm, sin exagerar sobre aluminio) y fijador, la unión queda estable indefinidamente.

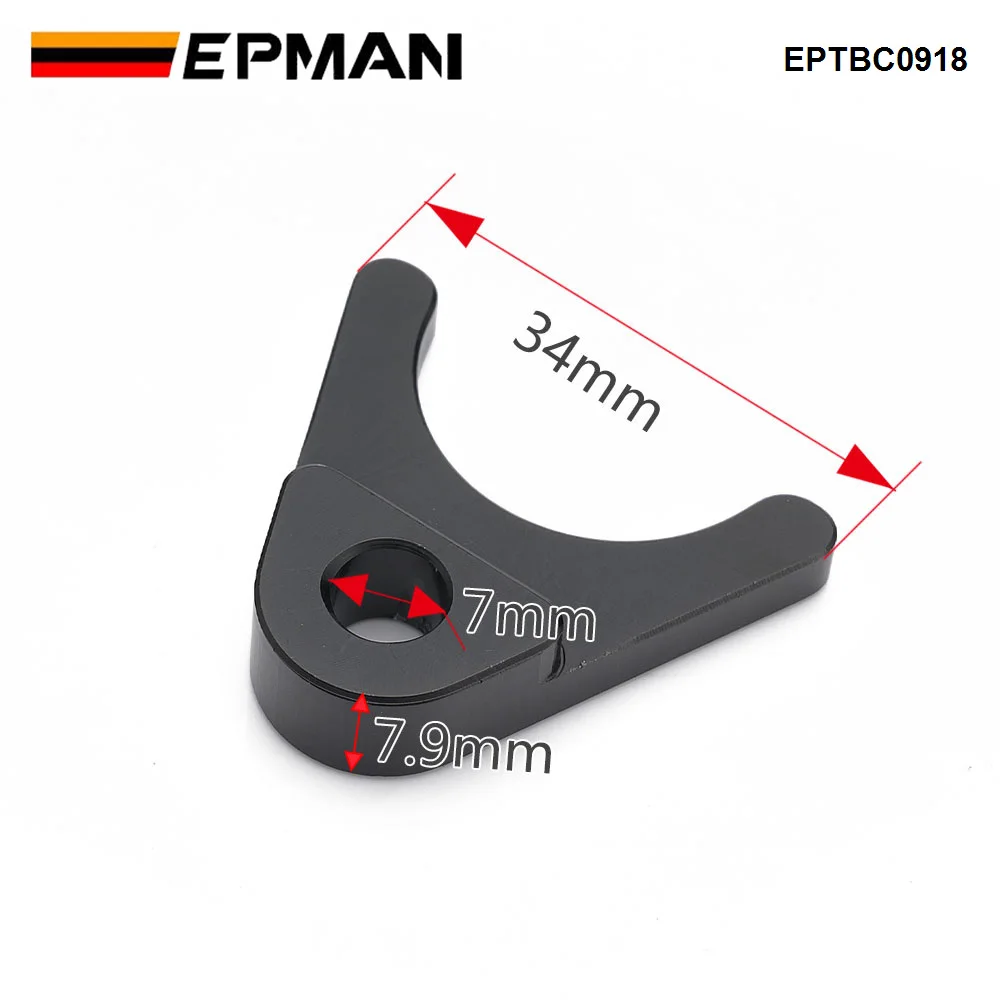

Tolerancias: la concavidad interior de la abrazadera calza correctamente sobre la brida ovalada del tubo estándar sin holguras apreciables, y el orificio de fijación alineaba bien con el orificio auxiliar de la bomba en todas las bombas LS estándar de cárter húmedo que he usado (bombas de serie de 5.3 y 6.0, y algunas de caudal alto). No he tenido que rebajar ni rectificar nada, lo cual siempre es buena señal en piezas de este precio.
Montaje y compatibilidad
El montaje es sencillo pero hay que hacerlo con orden, idealmente con la bomba desmontada del bloque o antes de cerrar el cárter:
Verificar primero la brida del tubo. Este punto es crítico: la abrazadera no sirve para el tubo GM de referencia 12608593 ni para tubos con doble orificio de tornillo, pestañas de retención o brida soldada. He visto compras erróneas por este motivo en foros; la brida debe ser la lisa con junta tórica de los tubos típicos de swap.
Colocar el tubo con la junta nueva, posicionando la rejilla a la altura correcta respecto al fondo del cárter.
Apoyar la abrazadera sobre la brida, de modo que reparta la presión a ambos lados, y fijarla con el perno al orificio adicional de la bomba.
Apretar progresivamente, alternando con el perno principal del tubo, para que la presión quede uniforme.
En un LS2 de un Corvette C6 con 180.000 km que llevé a fondo tras un consumo anómalo de aceite, y en un swap LS1 sobre un Nissan 350Z de preparación de circuito, la instalación no me ocupó más de veinte minutos una vez tenía el cárter abierto. En un bloque ya montado, el acceso depende mucho del chasis: en el 350Z había que trabajar a ciegas con llave dinamométrica corta, así que mi recomendación firme es instalarla siempre durante la construcción del motor, no a posteriori.
También conviene advertir que al aprovechar un orificio adicional de la bomba, en algunas bombas de caudal alto ese orificio puede estar ocupado o tener rosca distinta; conviene comprobarlo antes de pedir.
Rendimiento y resultado final
Tras más de 8.000 km entre ambos montajes —incluido un verano de circuito con temperaturas de aceite sostenidas por encima de 120 °C en el 350Z—, el tubo permanece clavado en su posición y la presión de aceite en caliente se mantiene estable, con alrededor de 4,5 bar a régimen medio y sin caídas puntualizables al ralentí en caliente. En el C6, donde el tubo original había mostrado síntomas de microgiro, la abrazadera resolvió el problema de forma definitiva. Obviamente, una abrazadera no crea presión: si la bomba está desgastada, esto no la arregla, pero sí elimina una de las causas mecánicas más habituales de pérdida de presión por desalineación del pickup.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Mecanizado limpio en 6061-T6 con ajuste correcto sobre la brida estándar, sin necesidad de retoques.
Distribución simétrica de la carga sobre la junta tórica, algo que el perno único original no garantiza.
Solución barata frente a sustituir toda la bomba o el tubo, y muy útil en aplicaciones de competición o alto régimen.
Marcado láser y acabado anodizado de acabado digno para su segmento de precio.
Aspectos mejorables:
La tornillería de grado 8.8 cumple, pero me habría gustado ver 10.9 o 12.9 de serie, dado el bajo sobrecoste.
La compatibilidad es restrictiva: no sirve para el 12608593 ni para variantes con brida soldada o doble tornillo, y el fabricante podría facilitar una guía visual clara de bridas compatibles para evitar devoluciones.
Sin instrucciones ni par de apriete recomendado en el paquete; en una pieza que trabaja sobre el sistema de engrase, algo tan básico no debería faltar.
Veredicto del experto
Es una pieza simple, bien concebida y eficaz para su propósito concreta: blindar el montaje del tubo de recogida en motores LS de cárter húmedo con la brida estándar. No sustituye a un tubo de calidad ni a una bomba en buen estado, pero como elemento de seguridad pasiva en construcciones de swap, motores de alto régimen o simples reconstrucciones con muchos kilómetros, me parece una inversión absolutamente razonable. La instalaría sin dudar en cualquier LS que esté construyendo, siempre con verificación previa del tipo de brida y con tornillería mejorada y fijador de roscas por mi cuenta. Para su precio, difícil de justificar no llevarla.
