Análisis general del producto

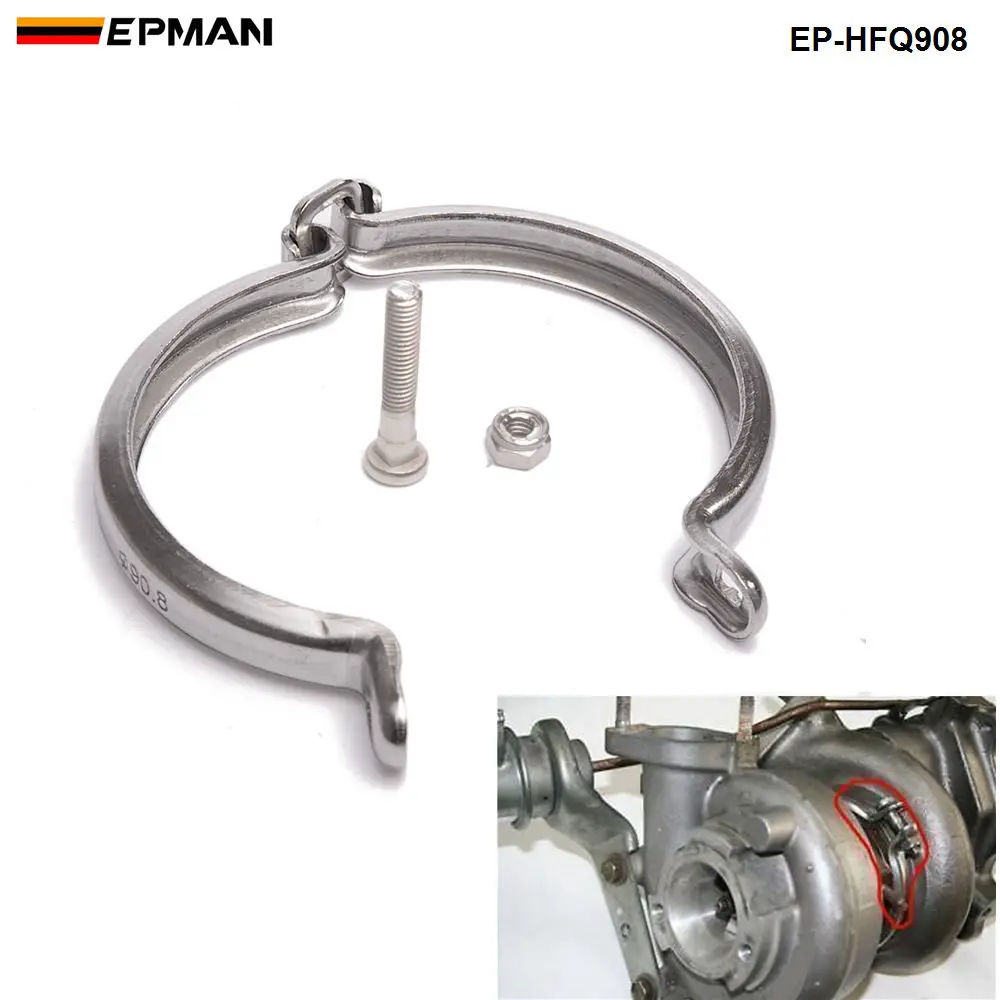

La abrazadera de banda en V EPMAN EP-HFQ908 es una solución sencilla para sustituir la unión entre el cartucho central y la carcasa de la turbina en determinados turbocompresores Mitsubishi y Subaru TD05 y TD06. Su función no es mejorar el flujo de gases ni aumentar la presión de soplado, sino mantener ambas carcasas correctamente unidas y permitir que el conjunto soporte las dilataciones y vibraciones propias del sistema de escape.
En este tipo de reparación, el aspecto más importante no es que el turbo se denomine TD05 o TD06, sino que la geometría de las dos bridas coincida. La medida exterior indicada es de 90,8 mm, mientras que el diámetro ensamblado de la brida es de 87,6 mm y el espesor de sujeción alcanza 13,4 mm. Una diferencia de pocos milímetros puede impedir que la abrazadera apoye en toda la circunferencia o provocar una unión desplazada. Existen recambios visualmente muy parecidos para familias TD05, TD06, TE06H e IHI RHF5, pero no todos emplean exactamente la misma brida.
Calidad de fabricación y materiales
El conjunto tiene el diseño habitual de una abrazadera V-band: dos medias piezas conformadas que abrazan el perfil exterior de las bridas y un tornillo con tuerca para generar la fuerza de apriete. La construcción resulta adecuada para una zona sometida a temperatura y vibración, aunque no conviene valorar este componente únicamente por su apariencia exterior. En una abrazadera de turbo importan especialmente la uniformidad del perfil, la ausencia de rebabas y la correcta alineación del tornillo.
Al presentarla sobre una brida compatible, el apoyo debe ser continuo y simétrico. Si solo contacta en dos o tres puntos, el problema no se soluciona apretando más. Esa práctica puede deformar la abrazadera, marcar el cuello de la carcasa o forzar la unión entre el cartucho y la turbina. Frente a soluciones universales de menor precisión, una pieza específica de 90,8 mm ofrece la ventaja de partir de una geometría pensada para una familia concreta de turbos, pero sigue siendo imprescindible comprobar el perfil antes del montaje.

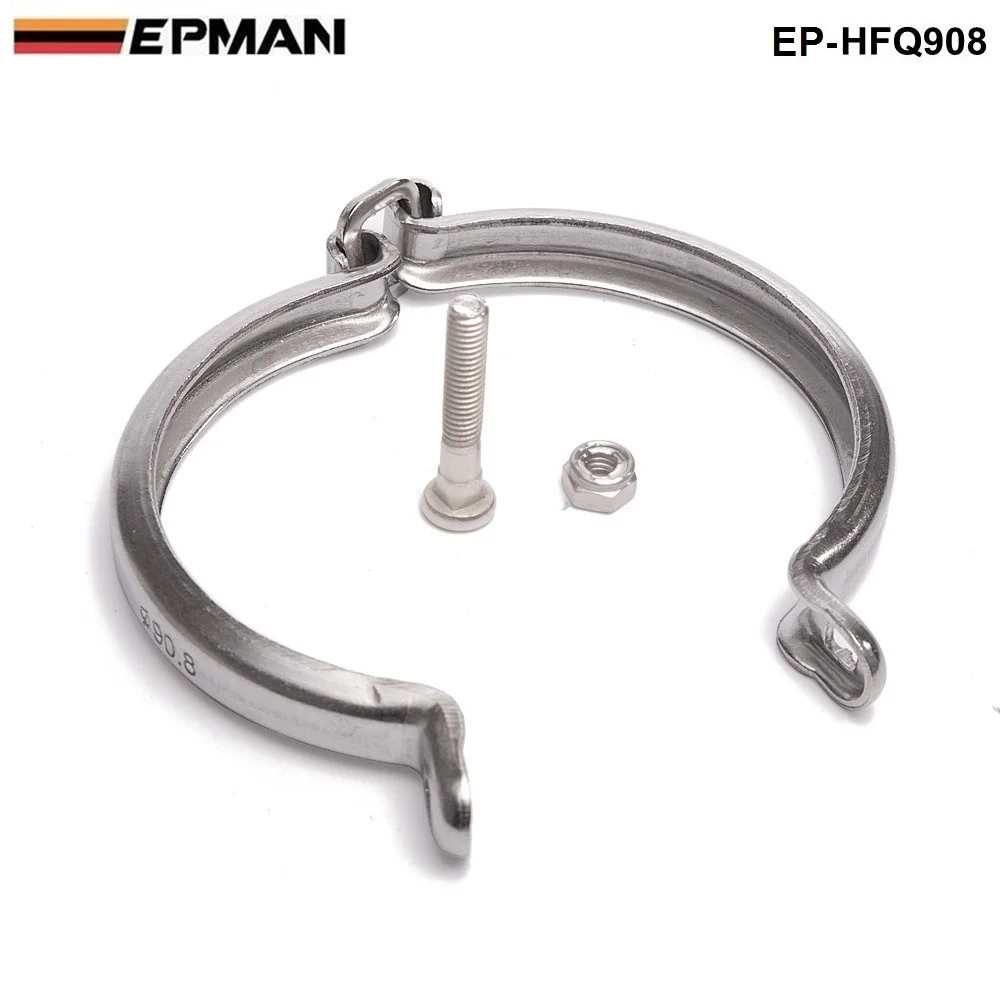

El paquete incluye la abrazadera, el perno y la tuerca. No se especifica un tratamiento superficial concreto ni el material exacto del tornillo, por lo que, en vehículos de uso intensivo, revisaría periódicamente cualquier signo de oxidación, gripado o pérdida de rosca.
Montaje y compatibilidad
El montaje no es complicado cuando el turbo está desmontado, pero el acceso puede ser bastante incómodo en un Subaru Impreza WRX STI o en un Mitsubishi Lancer Evolution con el conjunto instalado en el vano motor. Antes de colocar la abrazadera, limpiaría las dos bridas con un desengrasante adecuado y un cepillo de latón. No utilizaría pasta de escape ni sellador: la unión debe cerrar mediante el contacto correcto entre las superficies metálicas.
Mi procedimiento sería el siguiente:
- Comprobaría el diámetro exterior, el diámetro de asiento y el espesor de ambas bridas con un calibre.
- Presentaría las carcasas sin la abrazadera para confirmar que asientan sin inclinación ni holgura lateral.
- Colocaría la banda centrada sobre las dos bridas, evitando que quede apoyada sobre el borde interior.
- Apretaría inicialmente hasta que la unión quedase sujeta, sin aplicar todavía el par final.
- Aplicaría el par de forma progresiva, comprobando que la abrazadera no se desplaza hacia un lado.
El par máximo indicado es de 5 Nm. En abrazaderas de este tipo resulta recomendable realizar un primer apriete aproximado de 3,5 Nm, dar unos pequeños toques alrededor de la unión con un martillo de goma para que las bridas se centren y terminar después con 5 Nm. No conviene utilizar una carraca larga ni apretar “a tacto” con demasiada fuerza, porque el exceso de carga puede dañar la abrazadera o las bridas.
Rendimiento y resultado final
Una vez instalada correctamente, la abrazadera debe proporcionar una unión firme, sin movimiento perceptible entre la carcasa central y la carcasa de la turbina. En una aplicación compatible, el resultado esperado es eliminar holguras, ruidos metálicos y posibles fugas de gases por una unión que ya no mantiene la presión adecuada.
No se debe esperar una ganancia de potencia, una respuesta más rápida del turbo ni una reducción directa del retraso de carga. Si antes existía una fuga, el vehículo puede recuperar parte del rendimiento perdido, pero eso sería una corrección de una avería, no una mejora provocada por la abrazadera. Después de una prueba en frío revisaría la posición de la banda y, tras varios ciclos térmicos, comprobaría de nuevo que no haya aflojamiento, marcas de desplazamiento o ennegrecimiento alrededor de la unión.
En coches usados en circuito, con frecuentes cambios de temperatura, prestaría especial atención a la corrosión y a la fatiga del tornillo. En un vehículo de calle con mantenimiento normal, una inspección durante cada revisión del turbo o del sistema de escape debería ser suficiente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Medida específica de 90,8 mm para determinadas aplicaciones TD05 y TD06.
- Incluye el tornillo y la tuerca necesarios para el montaje.
- Diseño compacto y apropiado para zonas con poco espacio.
- Permite desmontar la carcasa con más facilidad que algunas uniones atornilladas convencionales.
- Precio normalmente inferior al de abrazaderas de fabricantes especializados.
Aspectos mejorables:
- La compatibilidad no queda garantizada únicamente por la denominación TD05 o TD06.
- No se detalla el material exacto ni el acabado anticorrosión.
- No incluye instrucciones ni herramientas de montaje.
- El límite de 5 Nm exige utilizar una llave dinamométrica pequeña y precisa.
- No sustituye una inspección de las bridas; si están deformadas o erosionadas, una abrazadera nueva no corregirá el problema.
Como alternativa, existen abrazaderas equivalentes de fabricantes de componentes de turbo con más información sobre el paso de rosca, el material y el control dimensional. Suelen ser más caras, pero pueden compensar en preparaciones de alta temperatura o cuando el acceso al turbo hace especialmente costoso repetir el trabajo.
Veredicto del experto
Considero la EPMAN EP-HFQ908 una opción válida como recambio para un turbocompresor con bridas exactamente compatibles. Su diseño cumple una función concreta y no requiere complicaciones durante el montaje, siempre que se respete el centrado y el par de apriete. La compra solo tiene sentido después de medir la abrazadera antigua y verificar el perfil de las bridas, especialmente en turbos modificados, reconstruidos o procedentes de distintas versiones.
La recomendaría para sustituir una unidad oxidada, deformada o perdida, pero no la instalaría a ciegas por el simple hecho de que el turbo sea un TD05 o un TD06. Con una comprobación dimensional previa, superficies limpias y un apriete controlado, puede resolver correctamente la unión de la carcasa y ofrecer un servicio fiable en uso de calle o deportivo moderado.
