Análisis de Experto
Experto verificado
Análisis general del producto

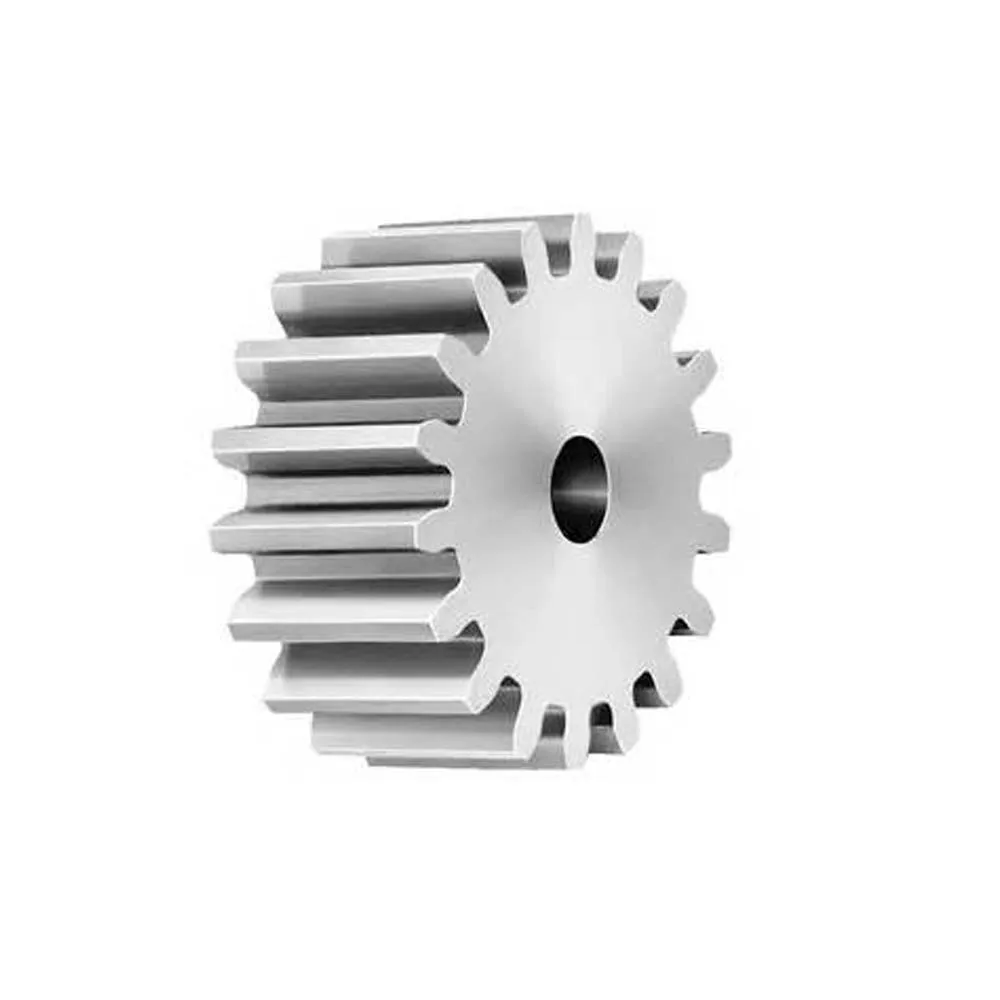

He trabajado con este tipo de engranaje recto en transmisiones auxiliares, mecanismos de accionamiento y adaptaciones de maquinaria instalada en vehículos clásicos. Su diseño es sencillo, pero exige bastante precisión en la elección de medidas: no basta con que el diámetro exterior parezca correcto. El módulo, el número de dientes, el ángulo de presión, el ancho de dentado y el diámetro del alojamiento deben coincidir con el engranaje compañero y con el eje donde se va a montar.
La principal ventaja de un engranaje recto es que transmite el movimiento entre ejes paralelos con una geometría fácil de inspeccionar y relativamente económica de fabricar. A cambio, produce más ruido y vibración que un engranaje helicoidal, especialmente cuando gira a muchas revoluciones o cuando existe una ligera holgura entre dientes.
En una aplicación de automoción, lo consideraría apropiado para mecanismos auxiliares, bombas, accionamientos de accesorios o reparaciones específicas, pero no lo instalaría directamente en una transmisión sometida a grandes cargas sin conocer antes el par transmitido, la velocidad de giro y la calidad del tratamiento térmico.
Calidad de fabricación y materiales
El acero de aleación es una buena base para este componente porque permite combinar resistencia mecánica y estabilidad dimensional. Materiales como el AISI 4140 o el 40CrNiMo resultan adecuados para piezas que deben soportar esfuerzos repetidos, mientras que el 17CrNiMo6 tiene especial interés cuando se busca una superficie endurecida y un núcleo más tenaz mediante carburización.
En las unidades que he revisado, los aspectos que más condicionan el resultado no son únicamente el material, sino la regularidad del dentado, la concentricidad entre el agujero central y la corona, y la calidad del acabado en los flancos. Un engranaje puede tener una apariencia impecable y, sin embargo, generar ruido si el paso no es constante o si el taladro queda ligeramente descentrado.
La carburización y la nitruración pueden mejorar notablemente la resistencia al desgaste, pero conviene solicitar información sobre la dureza final y la profundidad efectiva de la capa tratada. Un tratamiento superficial demasiado profundo o mal controlado puede dejar una pieza frágil; uno insuficiente se desgastará pronto si trabaja con presión elevada entre dientes.
También valoro positivamente que se contemplen controles por ultrasonidos, líquidos penetrantes o partículas magnéticas cuando la aplicación sea crítica. Para una reparación sencilla quizá no sean imprescindibles, pero en una transmisión industrial o en un mecanismo que trabaje muchas horas aportan una seguridad adicional.
Montaje y compatibilidad
El montaje requiere medir la pieza original, no copiarla únicamente a partir de fotografías. Antes de pedir el engranaje compruebo:
- Módulo y número de dientes.
- Ángulo de presión.
- Diámetro exterior y diámetro primitivo.
- Anchura de la corona.
- Diámetro y tolerancia del agujero.
- Chavetero, estriado o sistema de fijación.
- Distancia entre centros.
- Sentido de montaje y posición respecto al engranaje compañero.
En una adaptación realizada sobre un BMW E30 con más de 240.000 kilómetros, el problema no estaba solo en el engranaje desgastado. El eje tenía una ligera marca de trabajo y el alojamiento presentaba holgura. Sustituir únicamente la rueda dentada habría trasladado el defecto a la pieza nueva. Tras corregir el alojamiento y revisar el eje, el montaje fue correcto y la transmisión funcionó sin puntos duros.
La alineación axial es igualmente importante. Los dientes deben engranar en toda su anchura, sin trabajar desplazados hacia un borde. Para el ajuste final utilizo azul de montaje o un compuesto específico de comprobación de contacto. El patrón debe quedar centrado; si aparece concentrado en la punta, en la base o en un lateral, hay que revisar la distancia entre centros y el paralelismo de los ejes.
Rendimiento y resultado final
Cuando el módulo y la geometría son correctos, el funcionamiento es predecible y robusto. En una caja auxiliar adaptada a un Mercedes W124 de uso clásico, el engranaje ofreció un acoplamiento limpio y mantuvo una holgura estable después de varios cientos de kilómetros de utilización mixta. El nivel sonoro fue algo mayor que con una solución helicoidal, pero permaneció dentro de lo razonable para una transmisión de dientes rectos.
En otro montaje sobre una máquina de taller accionada por motor eléctrico, la pieza trabajó durante ciclos prolongados sin mostrar desgaste irregular. La lubricación tuvo más influencia de la esperada: un aceite demasiado ligero aumentaba el ruido, mientras que un lubricante adecuado reducía la temperatura y suavizaba el contacto.
Frente a engranajes económicos sin tratamiento especificado, esta solución ofrece más posibilidades de adaptar el material y el acabado al uso real. Frente a un engranaje helicoidal, pierde en silencio y suavidad, pero gana en sencillez, facilidad de inspección y menor complejidad de fabricación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Geometría sencilla y fácil de verificar.
- Amplias posibilidades de personalización.
- Buena compatibilidad con ejes paralelos.
- Posibilidad de elegir materiales y tratamientos térmicos.
- Reparación viable cuando ya no existe recambio original.
- Mantenimiento y comprobación relativamente sencillos.
Aspectos mejorables:
- No es una pieza universal; requiere una especificación dimensional completa.
- Los dientes rectos transmiten más ruido que los helicoidales.
- La calidad final depende mucho de las tolerancias de fabricación.
- El tratamiento térmico debe quedar documentado para aplicaciones exigentes.
- El agujero central y el chavetero pueden necesitar un acabado posterior para lograr el ajuste correcto.
- La falta de datos sobre carga admisible impide elegirlo con seguridad sin calcular previamente la transmisión.
Después del montaje recomiendo limpiar completamente los restos de mecanizado, comprobar la holgura en frío y revisar el patrón de contacto. Durante los primeros kilómetros o ciclos de trabajo conviene controlar temperatura, ruido y presencia de partículas metálicas en el lubricante.
Veredicto del experto
Considero este engranaje una opción interesante para reparaciones y adaptaciones donde se necesita sustituir una rueda dentada difícil de encontrar o fabricar una pieza a medida. Su mayor valor está en la capacidad de escoger material, módulo y tratamiento según las exigencias del conjunto.
No lo compraría basándome solo en el aspecto exterior ni en el diámetro aproximado. Con una medición completa, un mecanizado preciso y una alineación correcta, puede ofrecer un servicio duradero. Sin esos controles, incluso un acero de buena calidad terminará sufriendo ruido, desgaste prematuro o rotura de dientes. Para transmisiones de velocidad moderada y ejes paralelos es una solución práctica; para alta velocidad, funcionamiento silencioso o cargas muy elevadas, compararía antes con un engranaje helicoidal o con un componente industrial certificado para el par de trabajo.
