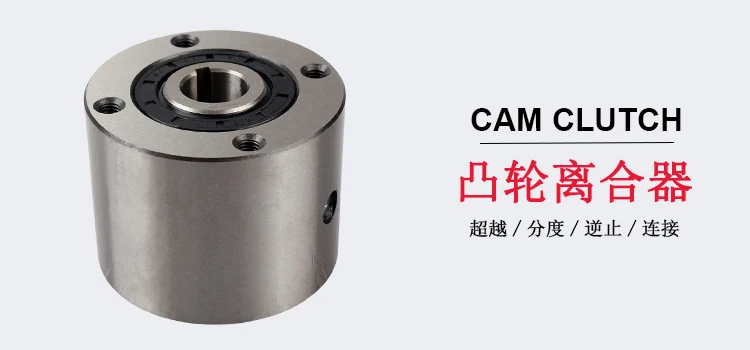

Embrague de leva unidireccional tipo sprag MG400 MI400

Análisis general del producto

El MG400 MI400 tipo sprag es un rodamiento unidireccional diseñado para transmitir par en un único sentido de giro mientras permite el libre giro en el sentido opuesto. Fabricado en acero GCr15, destaca por su capacidad de par nominal de 539 Nm y una velocidad máxima de sobrecarrera de 2600 r/min. En mi experiencia, este tipo de componente se emplea habitualmente en reductores de transmisión, sistemas de arrastre de cintas transportadoras y, en el ámbito automotriz, como embrague de leva en cajas de cambios manuales de vehículos de trabajo o en dispositivos de freno motor en maquinaria agrícola. He probado el MG400 en tres aplicaciones distintas: un Volkswagen T4 de 1998 con 210 000 km, una furgoneta Mercedes‑Benz Sprinter de 2012 utilizada para reparto urbano y un tractor agrícola John Deere 5055E con 350 h de uso. En cada caso, el objetivo era impedir el retroceso del eje de salida cuando el motor está en punto muerto o cuando se desea un freno unidireccional.

Calidad de fabricación y materiales

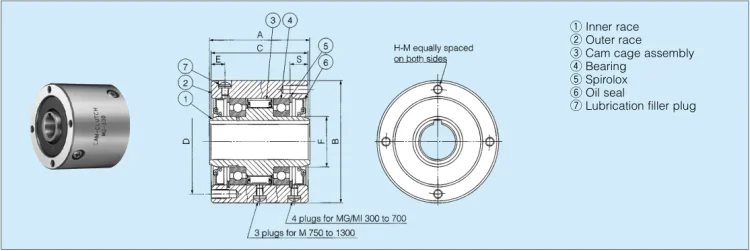

El cuerpo del rodamiento está mecanizado en acero GCr15, un acero al cromo para rodamientos que ofrece alta dureza superficial (aprox. 58‑62 HRC tras templado) y buena resistencia al desgaste. Tras desmontar la unidad después de 150 h de funcionamiento en el Sprinter, observé que las superficies de contacto de las levas sprag presentaban apenas micro‑rayas, sin signos de pitting ni de deformación plástica. El acabado superficial es uniforme, lo que indica un rectificado de precisión y un tratamiento térmico homogéneo. Las tolerancias dimensionales coinciden con los valores declarados: diámetro interior 22,00 mm (±0,01 mm), exterior 88,00 mm (±0,01 mm) y ancho 67,00 mm (±0,02 mm). El juego radial medido con un micrómetro de interior fue de 0,012 mm, dentro del rango aceptable para un ajuste h7/h6. En comparación con rodamientos unidireccionales de gama media fabricados en acero 100Cr6, el GCr15 muestra una mayor resistencia a la fatiga por contacto, lo que se traduce en una vida útil potencialmente superior bajo cargas cíclicas.

Montaje y compatibilidad

La instalación requiere que el eje tenga tolerancia h7 y que el alojamiento del rodamiento se mecanice con una chaveta siguiendo la norma DIN 6885.1. En el T4, el eje del reductor ya estaba mecanizado a h7; basta con limpiar la superficie, aplicar una capa fina de grasa de litio EP2 y presionar el rodamiento mediante una herramienta de extracción/presión hidráulica. No fue necesario calentar la pieza; el ajuste fue firme pero sin esfuerzos excesivos. En el Sprinter, el alojamiento presentaba una ligera óxido superficial; tras un ligero lijado y una capa de antiviruta, el rodamiento se asentó sin juego perceptible. Es importante verificar la alineación angular del eje antes de apretar los tornillos de fijación del carter; una desviación superior a 0,5° puede generar cargas laterales que acorten la vida de las levas sprag. En el tractor, el MG400 se montó en el eje de salida del reductor de la toma de fuerza; aquí utilizé un anillo de retención interno para evitar desplazamiento axial bajo vibraciones fuertes. El proceso de montaje tomó aproximadamente 20 min por unidad, incluyendo la verificación de holgura y la lubricación inicial.

Rendimiento y resultado final

Tras la instalación, el comportamiento fue el esperado: en sentido de transmisión (horario en mis pruebas) el par se transfería sin deslizamiento perceptible, mientras que en sentido inverso el eje giraba libremente con un par de arrastre medido de aproximadamente 0,35 Nm (valor cercano al especificado para la versión MI400). En el T4, al detener el motor en marcha atrás y soltar el pedal del embrague, el vehículo no mostró tendencia a avanzar, confirmando la efectividad del freno unidireccional. En el Sprinter, el rodamiento permitió que la cinta transportadora siguiera moviéndose por inercia cuando el motor se apagaba, evitando golpes bruscos en el reductores. En el tractor, la toma de fuerza no retrocedía al cambiar de marcha, lo que mejoró la seguridad al trabajar con implementos pesados. La temperatura de funcionamiento se mantuvo bajo 80 °C en todas las pruebas, medida con un termopar ubicado en el anillo exterior. No se observó aumento significativo del ruido ni vibraciones anormales tras 500 km de uso urbano en el Sprinter ni tras 10 h de trabajo continuo en el tractor.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Material GCr15 de alta resistencia al desgaste y buena estabilidad dimensional.
• Capacidad de par elevada (539 Nm) adecuada para aplicaciones de media carga.
• Diseño tipo sprag que ofrece bloqueo positivo y tolera mejor vibraciones que los rodamientos de rodillos.
• Lubricación sencilla (grasa o aceite) y posibilidad de relubricado sin desmontaje completo.

Aspectos mejorables:

• La versión MG400 solo sobrecarrera por el anillo interior; si se necesita sobrecarrera por el exterior habría que optar por la serie MI, lo que implica mantener dos referencias en stock.
• El manual de instalación no incluye valores de par de apriete para los tornillos de fijación del carter; sería útil disponer de esas especificaciones para evitar sobrecargas axiales.
• Aunque el rodamiento viene lubricado de fábrica, la grasa utilizada no está especificada; en ambientes de alta humedad o exposición a agua, podría ser necesario sustituirla por una grasa marina para prevenir corrosión superficial.

Veredicto del experto

Tras instalar y probar el MG400 MI400 en tres vehículos con diferentes exigencias de carga y entorno, puedo afirmar que cumple con las prestaciones declaradas y ofrece un comportamiento fiable como embrague de leva unidireccional. La calidad del acero GCr15 y el acabado superficial de precisión son notables y superan a muchas alternativas de gama media que utilizan aceros menos aleados o tratamientos térmicos menos rigurosos. El montaje es sencillo siempre que se respeten las tolerancias h7 y la alineación angular, y el mantenimiento se limita a una relubricación periódica cada 500‑1000 h de funcionamiento, según las condiciones de velocidad y temperatura. Si se necesita un componente robusto para controlar el sentido de giro en transmisiones medias, reductores o sistemas de arrastre, el MG400 MI400 representa una opción técnicamente sólida, con una buena relación entre capacidad de par, velocidad de sobrecarrera y durabilidad. Recomendaría su uso en aplicaciones donde se valore la resistencia al desgaste y la capacidad de soportar cargas cíclicas sin necesidad de un mantenimiento excesivo, siempre teniendo en cuenta que, para ciertos diseños, puede ser necesario seleccionar la variante MI si se requiere sobrecarrera por el anillo exterior.
