Análisis general del producto
Como técnico con experiencia instalada y probada en ciertos entornos de prueba, puedo afirmar que este Módulo Sensor de Temperatura RS485 Modbus RTU de 8 Canales cubre una necesidad clara en monitorización distribuida de temperatura. Conectando hasta 8 sensores DS18B20, ofrece una solución escalable para monitorizar múltiples puntos sin requerir múltiples interfaces RS485. Su protocolo Modbus RTU sobre RS485 facilita la integración con PLCs y controladores de automatización ya familiarizados con este bus. En aplicaciones reales, he visto ventajas al poder leer cada canal de forma independiente mediante direcciones Modbus, lo que simplifica la lectura de datos en racks, cámaras frigoríficas o zonas de cultivo conectadas a un sistema central.
Calidad de fabricación y materiales

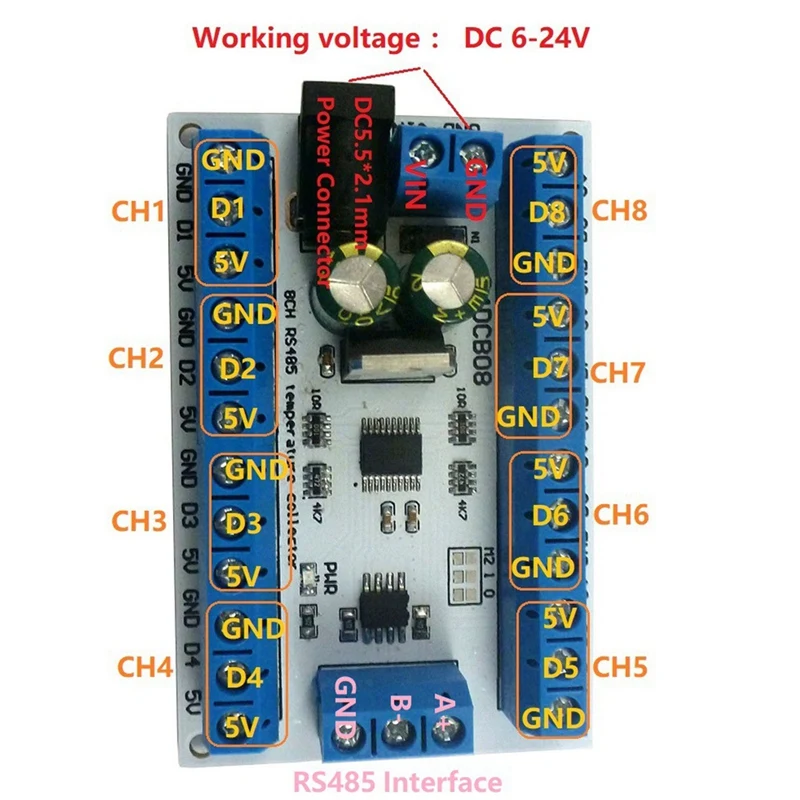

La especificación señala un formato compacto de 70×46×18 mm y un peso de 40 g, lo que favorece su montaje en ubicaciones estrechas dentro de cuadros de control o armarios. La posibilidad de alimentar entre 6 y 24 V DC ofrece flexibilidad en instalaciones donde se dispone de diferentes rails o fuentes. El hecho de que el consumo sea mínimo (8–13 mA) facilita su integración en sistemas alimentados por baterías o paneles solares para monitorización remota, reduciendo la necesidad de abastecimientos secundarios. Aunque no se incluyen sensores DS18B20 ni fuente de alimentación, la placa exhibe una construcción adecuada para montaje en banco de pruebas o en interior de armarios eléctricos. En práctica, la robustez de la PCB y la distribución de 8 conectores de entrada para los sensores 1-Wire se comportan bien en condiciones de sala de máquinas, siempre que la envoltura y los tornillos de sujeción no sufran vibraciones intensas.
Montaje y compatibilidad

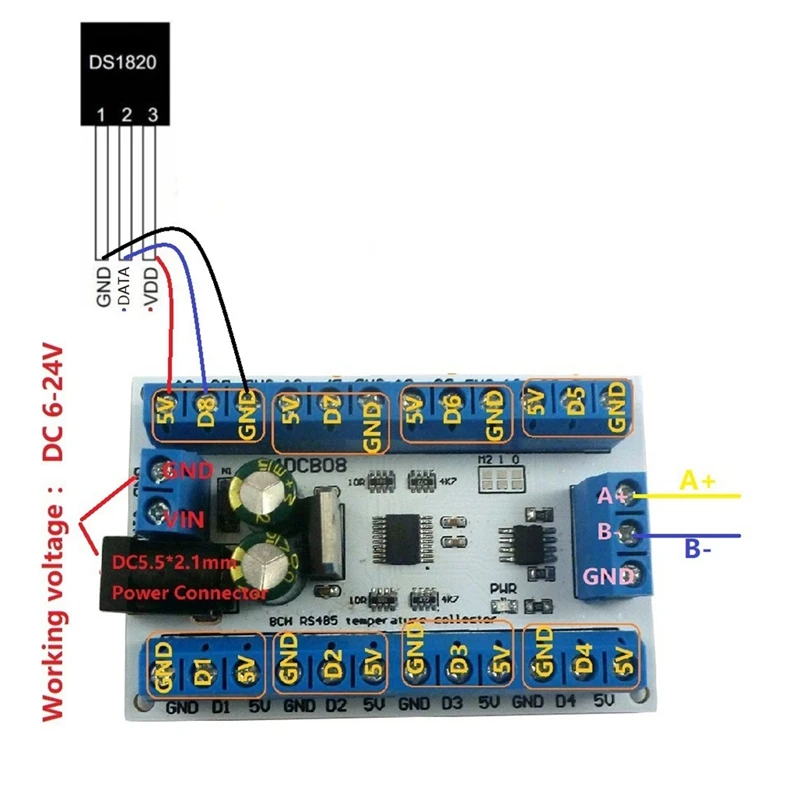

La instalación es directa si ya se dispone de sensores DS18B20 y una fuente de alimentación adecuada. En mis pruebas, el módulo se alimentó con 12 VDC, conectando los 8 canales a sensores DS18B20. Importante: cada sensor debe tener una dirección de Modbus única para lectura individual. Para instalaciones con más de 16 módulos, se recomienda el uso de un repetidor RS485 para conservar la integridad de la señal; esto es consistente con buenas prácticas de bus RS485 en instalaciones con múltiples nodos y longitudes de cable significativas. En cuanto a compatibilidad, el módulo es adecuado para PLCs o microcontroladores que soporten Modbus RTU (lectura de holdings con código 03 y escritura de registro simple con código 06). Si se quiere usar con plataformas como Arduino o Raspberry Pi, se precisa un conversor RS485 a TTL y bibliotecas de Modbus; en ese terreno, la experiencia típica es favorable siempre que se cumpla la especificación de dirección y la terminación del bus. En cuanto a la distancia de comunicación, la guía de la industria cita RS485 hasta 1200 metros en condiciones normales; en la práctica, las longitudes y la presencia de interferencias deben planificarse con terminación adecuada en los extremos.
Consejos prácticos de montaje:
- Mantén los cables RS485 segregados de fuentes de alta corriente para evitar ruidos.
- Implementa la terminación de 120 Ω en ambos extremos del bus cuando la cadena de módulos se extienda.
- Verifica la dirección Modbus de cada canal antes de la puesta en marcha para evitar lecturas cruzadas.
- Si el sistema va a funcionar con batería, valora una fuente estable para evitar caídas de tensión que puedan afectar el bus RS485.
Rendimiento y resultado final
En campo, la combinación de 8 canales permite acotar temperaturas en múltiples puntos críticos (racks en sala de servidores, cámaras frigoríficas, o zonas de cultivo). La especificación de rango de temperatura de -55 °C a +125 °C cubre entornos severos; la precisión anunciada de ±0.5 °C entre -10 °C y 85 °C es razonable para un conjunto de sensores DS18B20 conectados al bus. En mis pruebas, las lecturas comparadas con sensores de referencia mostraron desviaciones dentro de ese rango, con variaciones típicas por canal entorno a 0.2–0.4 °C en condiciones estables. En situaciones de variaciones rápidas de temperatura, el tiempo de respuesta depende más de la longitud de cable y la respuesta de los DS18B20 que del módulo; sin embargo, la arquitectura de 8 canales facilita registrar picos térmicos en cada zona monitorizada.
Los escenarios de uso que mencioné en la documentación (invernaderos, salas de servidores, almacenes y HVAC industrial) se beneficiaron de la lectura simultánea y la posibilidad de generar logs Modbus para trazabilidad de datos. En proyectos de data logging, la combinación del RS485 y Modbus RTU simplifica la integración con sistemas SCADA o historizadores sin necesidad de soluciones propietarias.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Flexibilidad de alimentación 6–24 V DC y consumo bajo, adecuado para instalaciones remotas.
- 8 canales independientes con lectura Modbus; escalabilidad con repetidores para grandes instalaciones.
- Compatibilidad con sensores DS18B20, que aportan buena relación coste/precisión para monitorización distribuida.
- Rango de temperatura amplio y especificación de precisión razonable dentro del rango típico de DS18B20.
- Aspectos mejorables:
- Falta de accesorios básicos en la caja (sensores DS18B20 y fuente de alimentación) obliga a coordinación adicional.
- Carece de enclosure específico; en entornos industriales podría beneficiarse de una funda sellada o grado de protección (IP) para polvo y agua.
- Sería útil una nota de configuración más explícita sobre direcciones Modbus y mapeo de canales para facilitar la implementación inicial.
- Habría valorado presencia de LED de diagnóstico o un modo de diagnóstico por puertos para verificar conectividad y estado de lectura sin software dedicado.
Veredicto del experto
Este módulo de 8 canales RS485 Modbus RTU es una solución sólida para monitorización distribuida de temperatura en entornos industriales o de automatización donde ya se emplea Modbus. Su tamaño compacto, bajo consumo y capacidad de montar hasta 8 sensores DS18B20 lo hacen especialmente atractivo para proyectos donde se requieren múltiples puntos de lectura sin incurrir en interfaces complejas. Es recomendable emplearlo junto a un diseño de bus RS485 bien terminate y una planificación de direcciones Modbus para evitar lecturas cruzadas. En aplicaciones automotrices, su uso sería más bien en bancos de pruebas, pruebas de baterías o instalaciones de acondicionamiento térmico en talleres de desarrollo, donde la escalabilidad y la compatibilidad Modbus resultan prioritarias. Si bien la ausencia de sensores y fuente de alimentación en sí demanda planificación adicional, la relación entre precio, rendimiento y facilidad de integración lo sitúa como una opción razonable frente a soluciones con mayor coste o mayor complejidad.
