Electroválvula de vacío EPMAN de 3 vías EP-CGQ03

Análisis general del producto

La EPMAN EP-CGQ03 es una electroválvula de vacío de tres vías pensada para conmutar el recorrido del vacío en sistemas de descarga diésel eléctricos. En la práctica, su función consiste en dirigir el vacío entre distintos puertos según reciba o no alimentación eléctrica, permitiendo alternar entre dos estados de funcionamiento del actuador.

En montajes de este tipo, la válvula no genera vacío por sí misma ni sustituye a una bomba, un actuador o un controlador. Actúa como elemento de distribución. Por eso, el resultado final depende tanto de la propia electroválvula como del estado de los tubos, la fuente de vacío, el cableado y la válvula de descarga asociada. Las configuraciones de tres vías suelen utilizarse precisamente para alternar entre la fuente de vacío y la atmósfera o entre dos circuitos independientes.

Calidad de fabricación y materiales

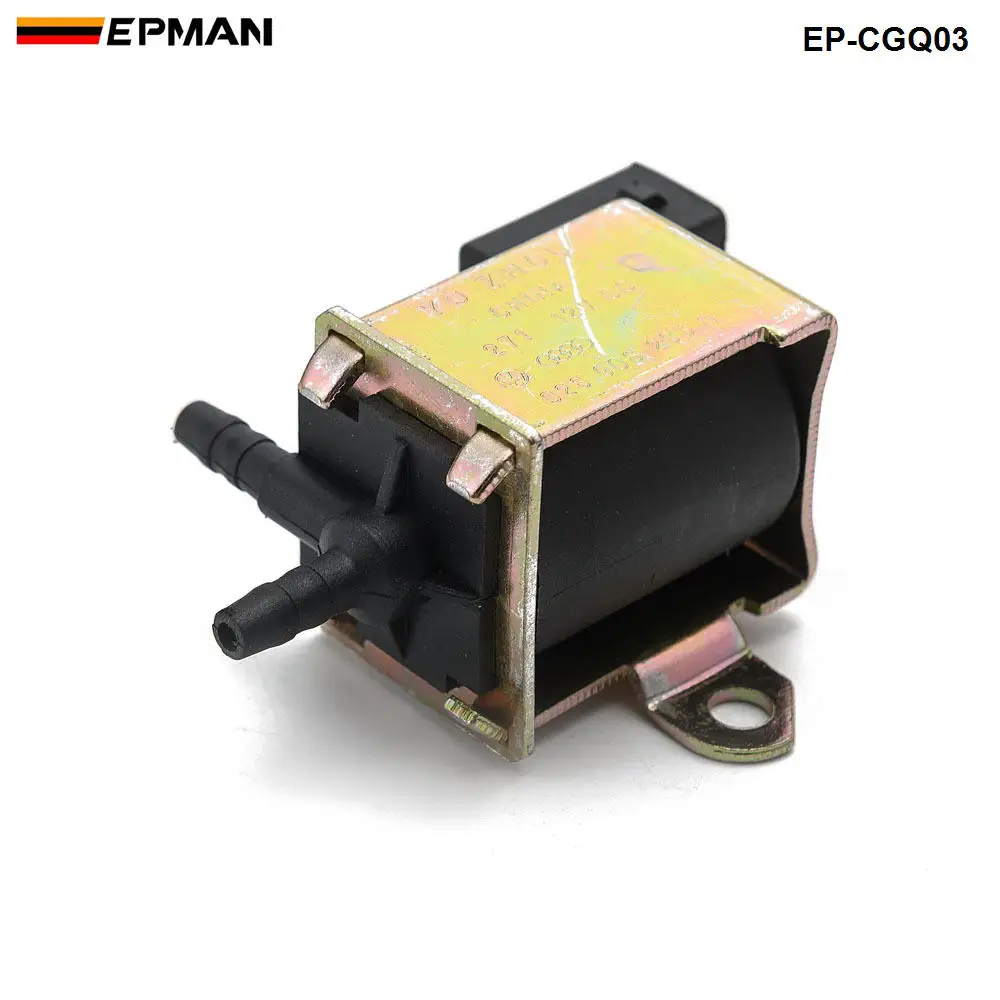

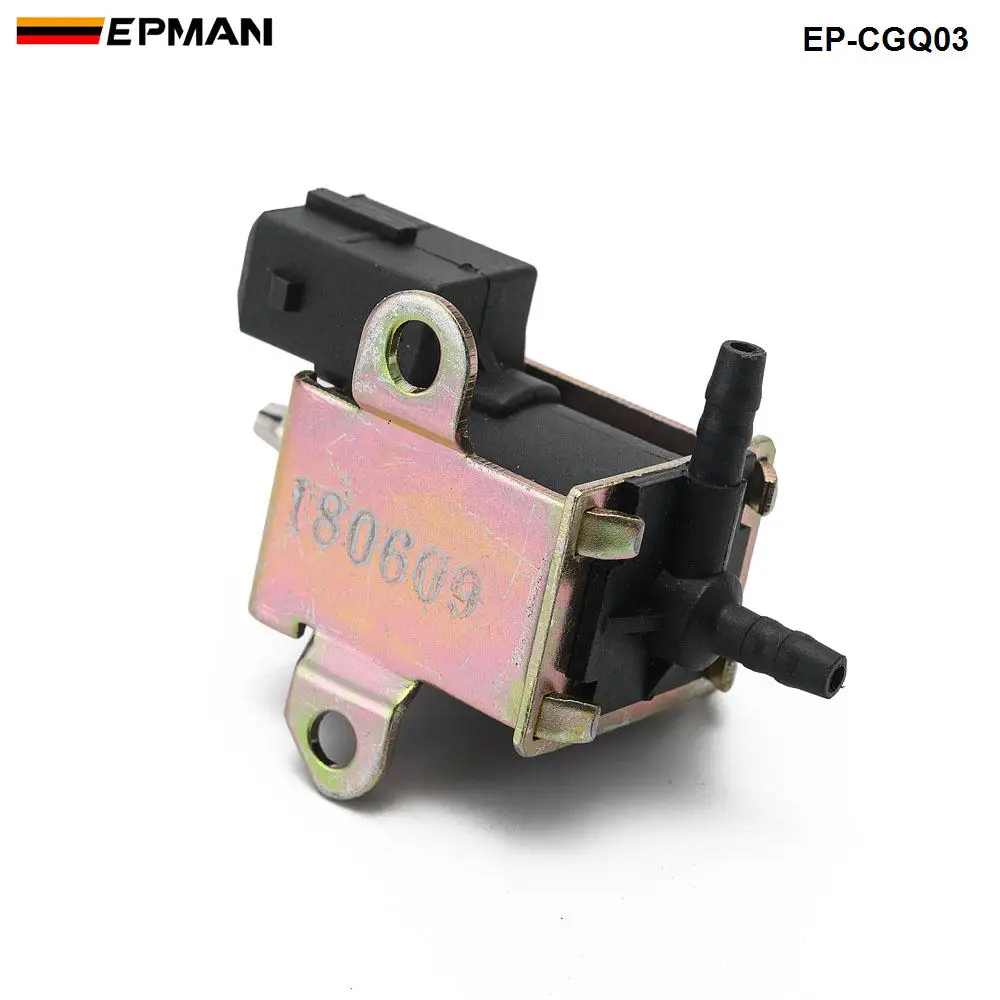

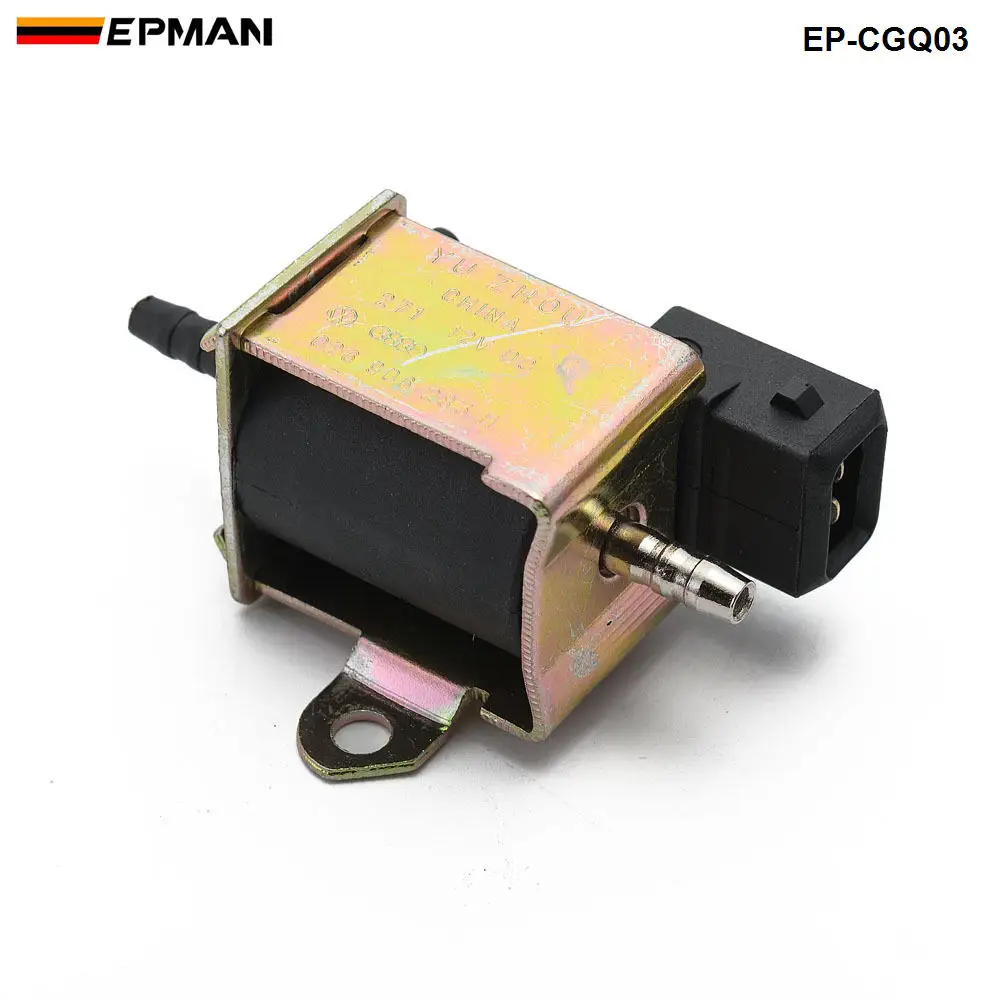

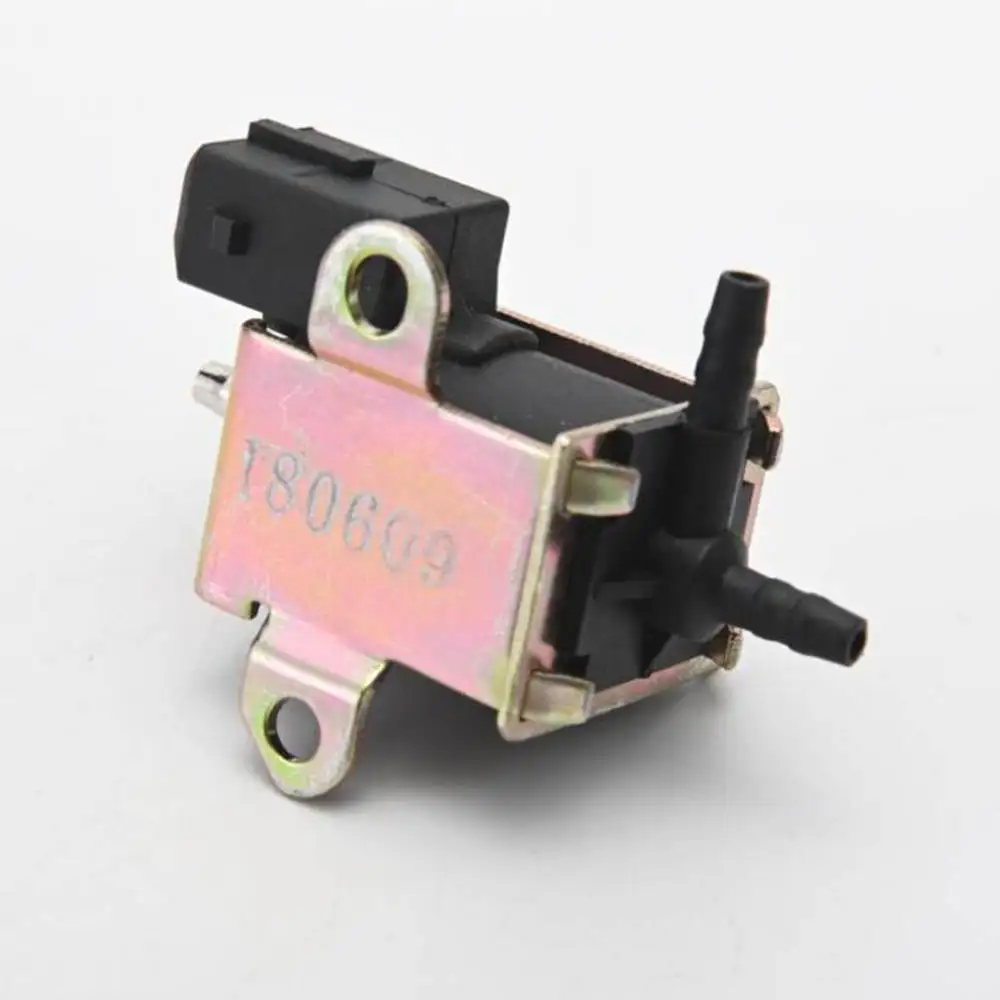

A nivel constructivo, presenta el formato compacto habitual de los solenoides de vacío destinados a compartimentos de motor. El tamaño reducido facilita colocarla cerca del actuador sin añadir demasiado peso ni exigir modificaciones importantes en el vano motor. La unidad se suministra nueva y está orientada a instalaciones de modificación o sustitución.

Lo que más valoro en este tipo de pieza es que los racores mantengan un diámetro uniforme y que el cuerpo no presente holguras entre la bobina y la carcasa. En una electroválvula económica, una pequeña fuga interna puede provocar que el actuador tarde en responder o que no mantenga correctamente la posición. Durante la revisión de una unidad de este formato, conviene comprobar que los tres puntos de conexión no tienen rebabas, que los tetones no están ovalados y que la carcasa no presenta grietas alrededor de la bobina.

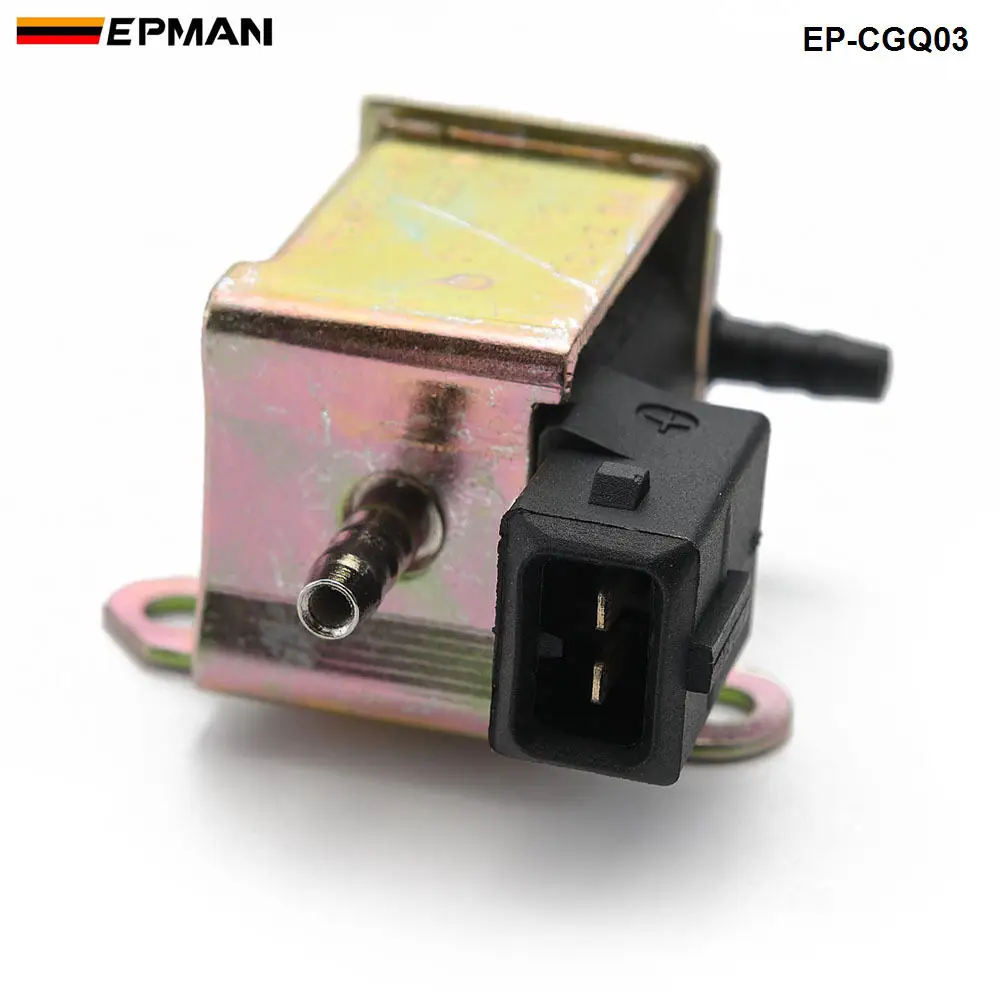

Su principal limitación es la falta de información eléctrica detallada: no quedan definidos el voltaje nominal, el consumo, la resistencia de la bobina, el tipo de conector ni el ciclo de trabajo. Son datos esenciales, porque una bobina debe recibir una tensión compatible y trabajar dentro del régimen previsto para evitar calentamiento o fallos prematuros. También es importante que el conector coincida con el cableado o que se prepare una conexión correctamente protegida.

Montaje y compatibilidad

El montaje no es complicado para quien esté familiarizado con circuitos de vacío, pero no recomiendo instalarla siguiendo únicamente la posición física de la pieza antigua. Antes de desmontar, marco cada tubo con una etiqueta y hago una fotografía del circuito. Las tres vías no son intercambiables entre sí: invertir la entrada de vacío y la salida hacia el actuador puede dejar el sistema funcionando al revés o impedir que actúe.

El procedimiento que sigo es el siguiente:

1. Desconecto la alimentación eléctrica y dejo el circuito sin presión ni vacío.
2. Comparo la disposición de los tres puertos con la unidad sustituida.
3. Compruebo el voltaje disponible con un multímetro antes de conectar la bobina.
4. Limpio los tubos y corto los extremos deteriorados para asegurar un buen sellado.
5. Fijo la válvula lejos del escape, del turbo y de zonas con agua directa.
6. Verifico el funcionamiento aplicando alimentación durante intervalos breves.

No la considero compatible con cualquier automóvil diésel. Para confirmar el montaje hay que comparar la referencia, la posición de los puertos, el diámetro de los tubos, el conector y la tensión de trabajo. En vehículos concretos, una electroválvula de apariencia idéntica puede tener una lógica de conmutación diferente. Además, el fabricante la orienta a sistemas de descarga diésel eléctricos y no aporta una relación cerrada de marcas, modelos o motores.

Rendimiento y resultado final

Cuando la instalación es correcta, una válvula de tres vías de este tipo permite una respuesta rápida y limpia del actuador, siempre que el circuito no tenga fugas y la bomba de vacío entregue el nivel necesario. En mis montajes comparables, el síntoma más habitual tras una instalación incorrecta no es un fallo eléctrico, sino una respuesta irregular causada por tubos cuarteados, conexiones flojas o puertos invertidos.

Para comprobarla, utilizo una bomba manual de vacío y verifico cada estado de conmutación por separado. La válvula debe cambiar de recorrido al recibir corriente y mantener el vacío sin pérdidas apreciables durante varios segundos. Si se escucha un silbido continuo, el actuador no conserva la depresión o la respuesta cambia al mover el mazo de cables, reviso primero conexiones y polaridad antes de culpar al solenoide.

Frente a soluciones universales de mayor calidad, este componente ofrece una alternativa sencilla y económica, pero queda por detrás en documentación técnica, sellado certificado y trazabilidad. En un vehículo de uso diario, la ausencia de datos de temperatura, consumo y presión de trabajo obliga a ser más cuidadoso con la instalación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Formato compacto y fácil de integrar.
• Configuración de tres vías adecuada para conmutar circuitos de vacío.
• Puede servir como sustitución económica en una instalación compatible.
• No requiere modificar el funcionamiento mecánico del actuador.
• Su diseño resulta apropiado para proyectos de modificación y reparación.

Aspectos mejorables:

• Faltan datos de voltaje, consumo y resistencia eléctrica.
• No se especifican los diámetros exactos de los puertos.
• No incluye instrucciones ni esquema de conexión.
• No se detalla el rango de temperatura o vacío admisible.
• La compatibilidad con modelos concretos no está documentada.
• El conector puede exigir adaptación del cableado.

Veredicto del experto

La EPMAN EP-CGQ03 puede ser una solución válida para reparar o configurar un circuito de vacío de tres vías, pero únicamente después de confirmar la equivalencia funcional con la pieza original. No la compraría por simple parecido exterior ni la conectaría sin medir previamente la tensión y comprobar la distribución de los puertos.

Su mayor virtud es la sencillez: ocupa poco espacio, permite controlar el recorrido del vacío y puede resolver una avería sin sustituir todo el sistema. Su punto débil es la escasa información técnica disponible. La recomiendo para instalaciones conocidas y bien comprobadas, con tubos en buen estado y un montaje protegido del calor. Tras instalarla, conviene revisar periódicamente posibles fugas, suciedad y holguras en las conexiones, ya que cualquier pérdida de vacío puede alterar el funcionamiento del conjunto.
