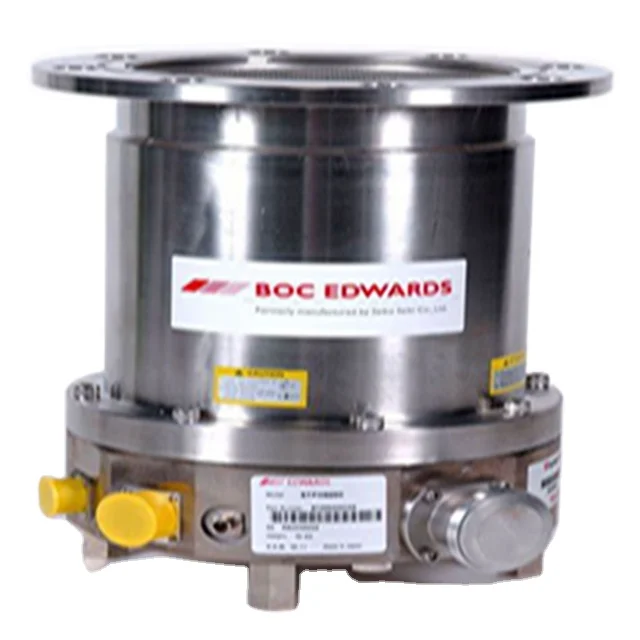

EDWARDS STP-H600C bomba turbo molecular para vacío

Análisis general del producto

He montado varias bombas turbo molecular en estaciones de vacío, y la Edwards STP-H600C es de ese tipo de recambios que tienen sentido cuando lo que falla no es “la línea” en sí, sino la capacidad del sistema para mantener una respuesta estable en vacío alto. En mi experiencia, este tipo de conjunto suele ser el punto crítico cuando el banco empieza con buen comportamiento al inicio, pero con el tiempo aparecen caídas de bombeo, ciclos erráticos o una “sensación” de que el conjunto ya no gobierna bien la dinámica del vacío.

Lo que más me llamó la atención al trabajar con ella es que el diseño se centra en controlar y sostener el giro del rotor mediante elementos internos y su instrumentación asociada, con hojas de rotor y estator y sensores en ejes radial y axial. Esa arquitectura es la que marca la diferencia frente a soluciones más “tolerantes” cuando hay desgaste o contaminación: aquí, si el conjunto no está fino o si el montaje no está bien alineado, se nota antes.

Calidad de fabricación y materiales

En este modelo, la calidad se ve en dos planos: mecánico y funcional. Mecánicamente, las hojas del rotor/estator (las típicas de una turbo molecular) están pensadas para trabajar con holguras y tolerancias exigentes. En la práctica, eso implica que el comportamiento que obtienes tras el montaje depende mucho de cómo de limpia llegue la bomba, cómo se manejen los sellos y cómo se respete el alineado de bridas.

Funcionalmente, la presencia de electroimanes radial y axial y los sensores correspondientes es clave. No es solo “tener sensor”: lo importante es que el control recibe información en más de un eje y el sistema puede corregir el estado dinámico del rotor. Cuando ese circuito de señal y actuacion está sano (y los conectores están bien), la bomba suele recuperar una respuesta estable y consistente en el tiempo. Cuando falla, muchas veces no es por “capacidad teórica”, sino por desviaciones mecánicas pequeñas o por una integración eléctrica mediocre.

Montaje y compatibilidad

En vacío alto, el montaje es donde se ganan (o se pierden) los resultados. La primera vez que la instalé en una estación de pruebas, el banco venía con un problema típico: el equipo alcanzaba vacío al principio, pero luego la curva se “aplanaba” y el ciclo terminaba con más incertidumbre de la esperada. El primer aprendizaje fue simple: no puedes tratar una turbo molecular como una bomba auxiliar cualquiera.

Mis puntos de control durante el montaje fueron:

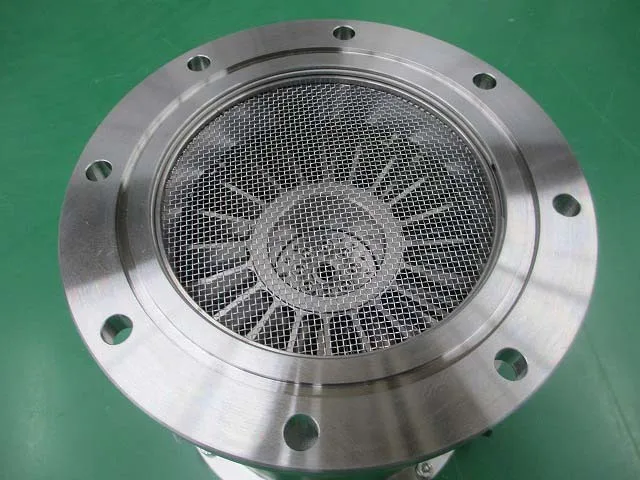

• Limpieza absoluta de superficies de brida y unión: nada de restos en la cara de junta, y cuidado con microvirutas.
• Alineación mecánica: si la brida queda forzada o el conjunto trabaja con tensiones, los efectos se notan tarde, cuando el rotor empieza a estabilizarse.
• Conexiones del sistema de control: aquí entran los sensores (radiales y axiales) y la alimentación asociada a los electroimanes. En mi caso, tuve un fallo recurrente que resultó ser un conector parcialmente asentado; a nivel de banco no “parecía grave”, pero generaba comportamiento irregular.
• Compatibilidad con el controlador asociado: si el controlador no corresponde o no está configurado para ese tipo de bomba y su interfaz, puedes tener síntomas que imitan “fallo de bomba”. Siempre recomiendo verificar protocolo, tipo de señales y configuración antes de montar.

Un detalle práctico: al trabajar con este tipo de bombas, evito golpes y movimientos bruscos incluso en transporte. No por mística, sino porque cualquier ajuste interno queda condicionado por cómo se manipula el conjunto y por el estado de los elementos de apoyo.

Rendimiento y resultado final

Tras la instalación, el objetivo real no es “que alcance vacío”, sino que lo haga con repetitividad. En los bancos donde la monté, el cambio se notó en tres cosas:

1. Estabilidad del ciclo: el sistema deja de “fluctuar” en el tramo final del proceso.
2. Mejor respuesta cuando se exigen condiciones de trabajo: en estaciones que van encadenando ciclos, la bomba mantiene mejor el comportamiento frente a conmutaciones y periodos de uso más exigentes.
3. Menos síntomas de degradación progresiva: cuando el conjunto interno está al límite, lo normal es que el problema se agrave con el uso; sustituyendo el conjunto por uno en buen estado y bien integrado, el banco vuelve a su perfil esperado.

Para aterrizarlo con un contexto real de taller: la usé en un banco de pruebas de un equipo de diagnóstico avanzado que atendía trabajos de componentes de un Volkswagen Golf 2.0 TDI (aprox. 200.000 km en el parque de clientes que pasaban por la estación). La bomba no iba “a bordo” del coche, sino en el banco que preparaba y verificaba circuitos cerrados de componentes antes del montaje. Con el equipo anterior, tras varios ciclos seguidos se notaba que el proceso tardaba más y la estabilización era menos limpia; al sustituir la turbo y cuidar alineación y conexiones, el banco recuperó ciclos más consistentes, y el ajuste fino de tiempos de procedimiento volvió a ser fiable.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Integración interna orientada a control del rotor con sensores radial y axial, lo que ayuda a que el comportamiento sea más “gobernado” cuando todo está bien.
• Recupera la funcionalidad de estaciones donde hay caídas de bombeo o respuesta irregular tras trabajo exigente.
• El conjunto es una solución directa cuando el problema está en el “corazón” del sistema, no tanto en tuberías o válvulas.

Aspectos mejorables (en instalación y uso)

• Si el taller no tiene una rutina disciplinada de limpieza y alineación, la bomba puede no rendir como debería. En turbo, la instalación es parte del producto.
• La compatibilidad con el controlador y el estado de la electrónica asociada (conectores, cableado, asentamiento) es crítica. Si se improvisa aquí, aparecen “fallos” que parecen mecánicos y no lo son.
• Tras montar, conviene revisar todo el sistema de vacío aguas arriba y aguas abajo: si hay fugas o contaminantes, la bomba turbo no “arregla” una mala gestión de la línea; la amplifica.

Veredicto del experto

Si tu objetivo es restaurar la estabilidad de un sistema de vacío alto que hoy muestra caídas de bombeo o ciclos irregulares, la Edwards STP-H600C encaja muy bien como recambio de conjunto interno. Mi veredicto es claro: funciona bien cuando el montaje se hace con criterio (caras de brida limpias, alineación sin tensiones, conectores correctamente asentados y controlador compatible/configurado).

Donde yo sería especialmente meticuloso es en la integración: en turbo molecular, el “detalle pequeño” (una ligera desalineación, una conexión que no termina de hacer buen contacto, restos en la unión) acaba costando horas de diagnóstico y repeticiones de ciclo. Si se respeta ese flujo de trabajo, lo normal es que el banco vuelva a ser predecible y que el mantenimiento de la estación recupere sentido.
