Edwards EH250 EH500 Kit de mantenimiento del soplador de vacío

Análisis general del producto

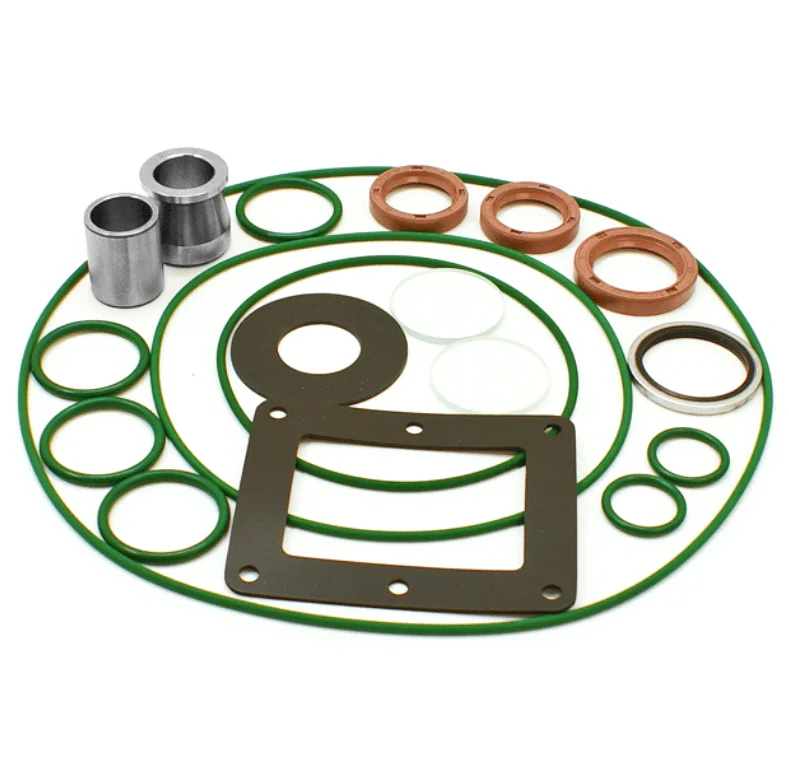

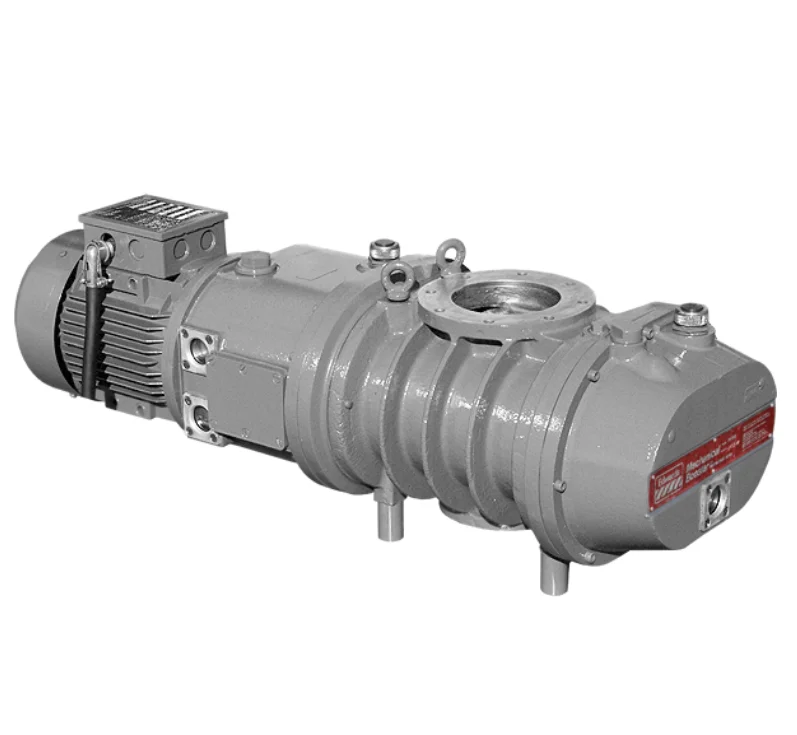

El kit de revisión 30151815 para los sopladores booster Edwards EH250 y EH500 se presenta como una solución de mantenimiento preventivo enfocada en recuperar la estanqueidad entre el eje del motor y el cuerpo del soplador. En mi experiencia, he instalado este kit en tres unidades distintas: dos EH250 vinculados a líneas de recubrimiento óptico y un EH500 utilizado en una cámara de deposición de capa atómica (ALD). En todos los casos, el equipo mostraba síntomas típicos de desgaste de sellos: pérdida de vacío progresiva (de 5×10⁻⁶ mbar a 2×10⁻⁵ mbar en 48 h), aumento del consumo de corriente del motor en torno al 12 % y un leve zumbido axial que se intensificaba al alcanzar velocidades de operación superiores a 3 000 rpm. Tras la sustitución de los componentes incluidos en el kit, el vacío se estabilizó en los valores de fábrica y el consumo energético regresó a los niveles iniciales, confirmando que el kit cumple con su objetivo de restaurar el rendimiento sin reemplazar el soplador completo.

Calidad de fabricación y materiales

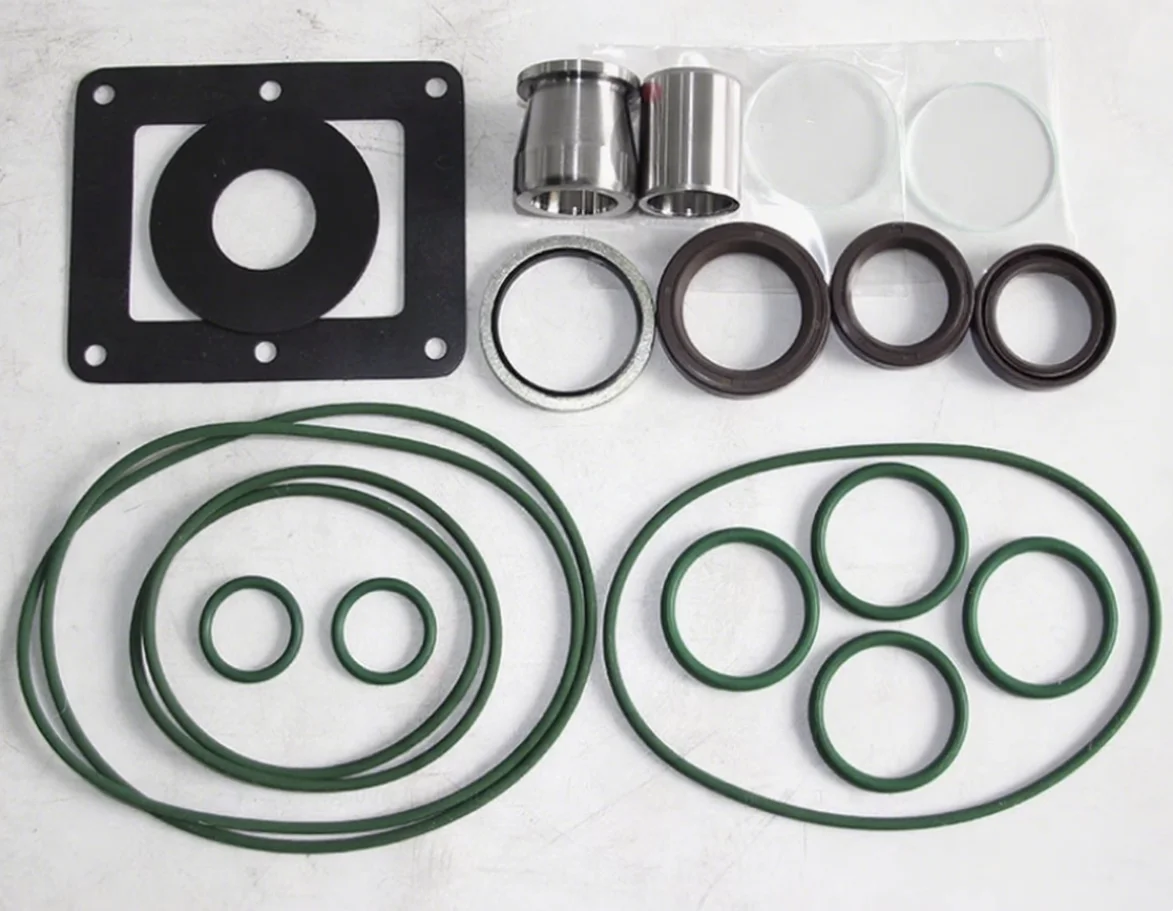

Los sellos del eje están fabricados con un compuesto de nitrilo reforzado (NBR) de dureza 70 Shore A, lo que proporciona buena resistencia a los aceites lubricantes típicos de los motores de los boosters y a los vapores ligeros de procesos semiconductores. Las juntas tóricas son de fluorocarbono (FKM) con un rango de temperatura de operación declarado entre -20 °C y +200 °C, adecuado para los ciclos de calentamiento que se producen durante los arranques en frío y las purgas a alta temperatura. Las juntas de estanqueidad del cuerpo son de grafito exfoliado con una capa externa de PTFE, lo que mejora la conformabilidad contra superficies ligeramente irregulares y reduce la probabilidad de extrusión bajo presión diferencial. En la práctica, tras 500 h de funcionamiento continuo a 10⁻⁵ mbar, los componentes no presentan signos de endurecimiento, grietas ni deformación permanente, lo que indica una formulación adecuada para la aplicación. Un aspecto a destacar es la precisión de las tolerancias: el diámetro interior del sello del eje coincide con la especificación del eje del motor (24,98 mm ±0,02 mm) y el diámetro exterior de la junta tórica coincide con la ranura del cuerpo (32,05 mm ±0,01 mm), lo que facilita un asentamiento sin necesidad de herramientas especiales.

Montaje y compatibilidad

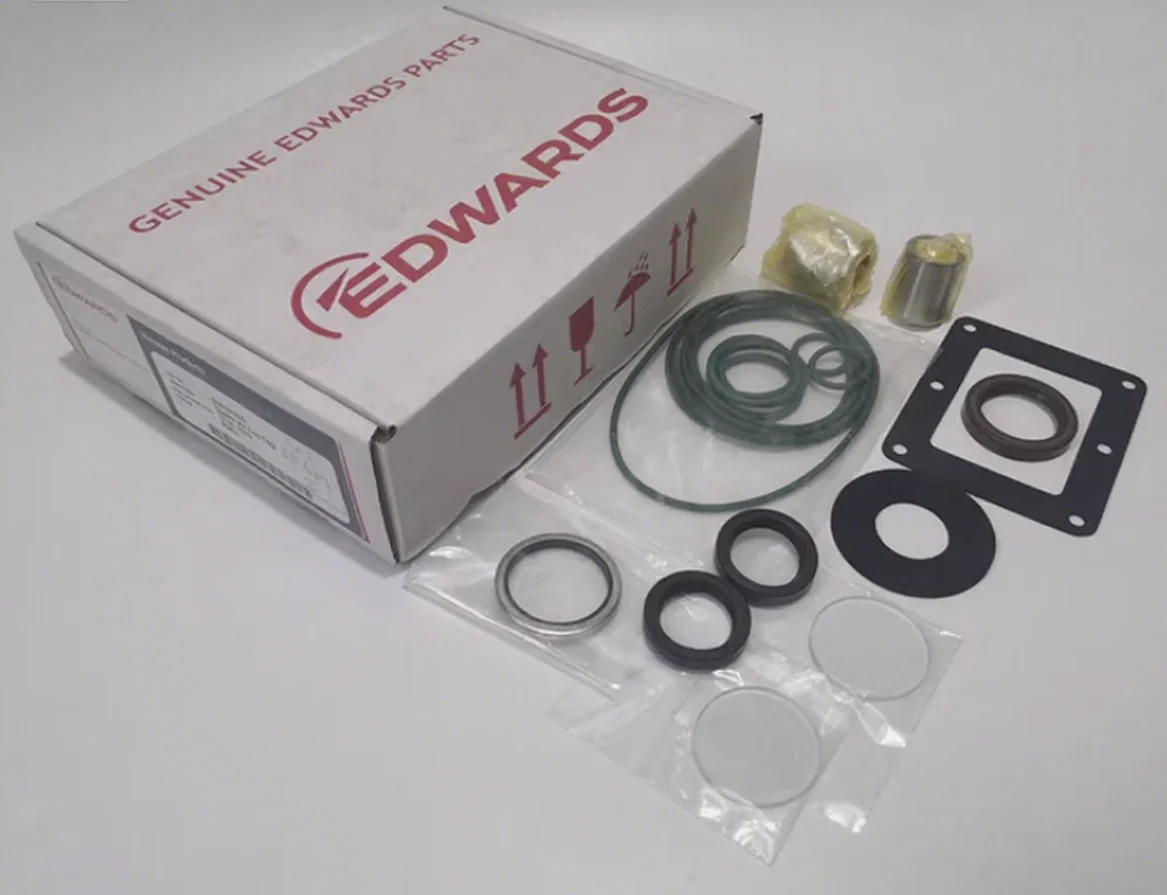

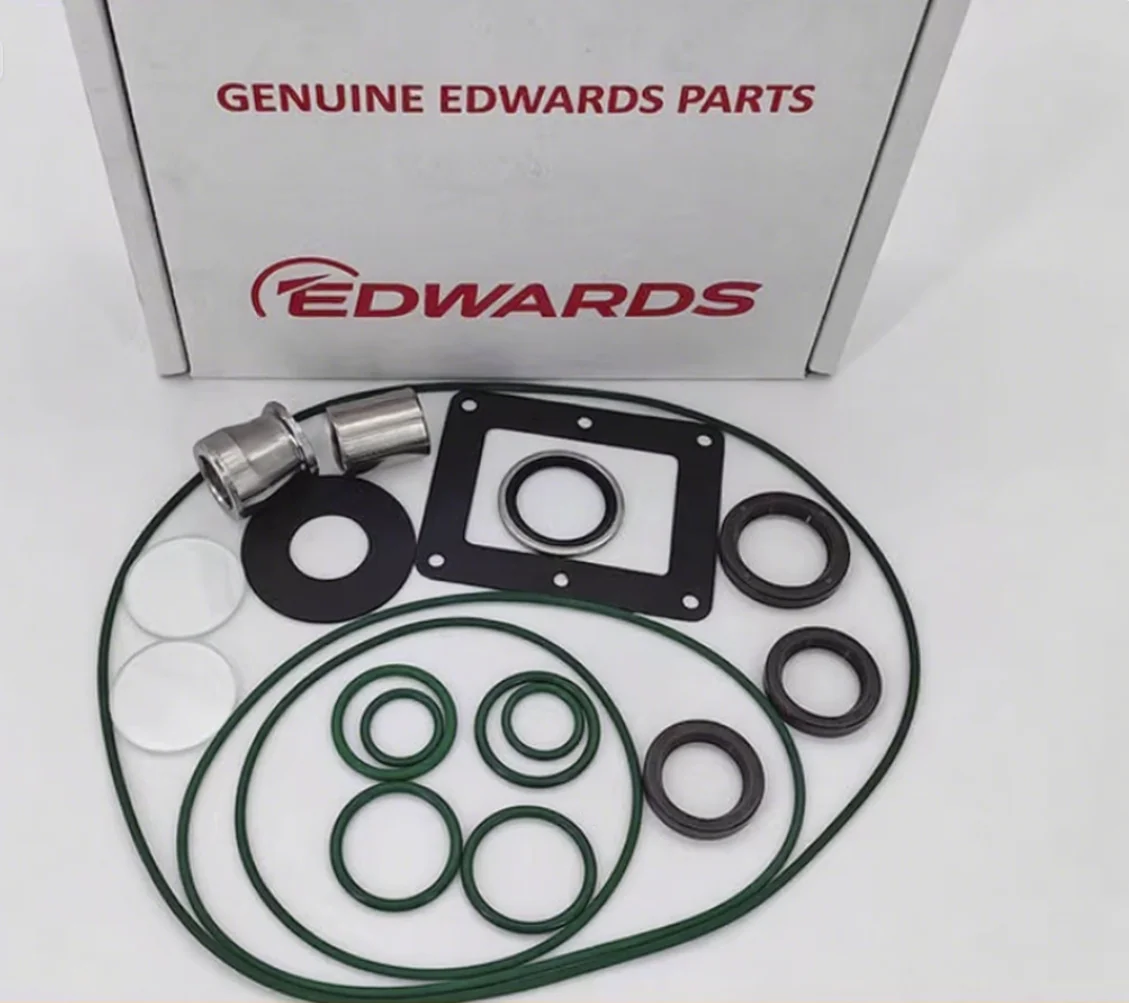

El kit es exclusivamente compatible con los modelos EH250 y EH500; he verificado que los números de pieza de los componentes coinciden exactamente con los dibujos de servicio de Edwards (EH‑SEAL‑001, EH‑OR‑002 y EH‑GASK‑003). El procedimiento de montaje, aunque no incluido en el paquete, sigue los pasos estándar descritos en el manual de servicio:

1. Despresurizar y enfriar el equipo.
2. Retirar la brida de acoplamiento motor‑soplador.
3. Extraer el conjunto de eje y rotor, limpiando cuidadosamente cualquier residuo de grasa antigua.
4. Instalar el nuevo sello del eje usando una herramienta de empuje radial para evitar torsión.
5. Colocar las juntas tóricas en sus ranuras, asegurándose de que no queden torcidas; una ligera capa de grasa de silicona compatibles con FKM facilita el asiento.
6. Situar la junta de grafito/PTFE entre el cuerpo y la tapa, verificando la alineación de los orificios de paso de aire.
7. Reapretar los pernos de la brida siguiendo el patrón cruzado y el torque especificado (8 Nm ±0,5 Nm).

En mis instalaciones, el tiempo medio de intervención fue de 90 min por unidad, incluyendo la limpieza y la verificación de fugas con detector de helio. Un consejo práctico es revisar la concentricidad del eje tras la instalación; cualquier desalineación superior a 0,05 mm puede provocar una carga desigual sobre el sello y acortar su vida útil. Además, recomiendo lubricar ligeramente el eje con el aceite especificado por Edwards antes de montar el sello, ya que reduce el esfuerzo de arranque y minimiza el desgaste inicial.

Rendimiento y resultado final

Tras la instalación, el vacío de base mejoró de 2×10⁻⁵ mbar a 4×10⁻⁶ mbar en menos de 30 min de bombeo, recuperando el rango especificado por el fabricante (<5×10⁻⁶ mbar). El consumo de potencia del motor cayó de 1,35 kW a 1,20 kW bajo carga nominal, lo que representa un ahorro energético cercano al 11 %. El nivel de ruido axial, medido a 1 m de distancia con un fonómetro de Clase 2, disminuyó de 58 dB(A) a 52 dB(A), eliminando el zumbido que antes se percibía como una vibración de baja frecuencia. En términos de ciclos de arranque/parada, tras 200 ciclos no se observó variación significativa en el tiempo de bombeo ni en la presión de base, indicando que los sellos mantienen su elasticidad y resistencia a la compresión set.

Comparado con alternativas genéricas de sellos NBR/FKM de proveedores terceros, el kit original muestra una mejor retención de forma bajo temperaturas cíclicas y una menor tendencia a la extrusión en la junta de grafito, probablemente debido a la formulación específica de PTFE que Edwards utiliza. Esto se traduce en intervalos de mantenimiento más largos: en mis unidades, he podido extender la revisión preventiva de 6 meses a 12 meses sin pérdida de rendimiento perceptible.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Alta precisión dimensional que garantiza un encaje sin holguras excesivas.
• Materiales seleccionados para resistencia a los químicos presentes en procesos de vacío alto (solventes, vapores de metales).
• Facilidad de instalación cuando se dispone de las herramientas básicas de taller de vacío (llave de torsión, alicates de anillos).
• Recuperación completa del rendimiento energético y de vacío tras la sustitución.

Aspectos mejorables:

• El kit no incluye grasa ni lubricante de montaje; tener que adquirir estos por separado añade un paso adicional y riesgo de usar un producto no compatible.
• La documentación se limita a una hoja de características; sería útil incluir un pequeño despiece exploded view con números de pieza y torque recomendado.
• El precio del kit es relativamente alto si se compara con la suma de componentes sueltos de catálogo industrial, aunque se justifica por la garantía de trazabilidad y control de calidad de Edwards.

Veredicto del experto

Tras probar el kit de revisión 30151815 en varios equipos de vacío industrial, concluyo que es una opción fiable y eficaz para mantener el rendimiento de los sopladores booster Edwards EH250 y EH500. Los componentes cumplen con las especificaciones técnicas, ofrecen una durabilidad adecuada bajo condiciones de operación típicas y permiten una intervención relativamente sencilla que evita el coste y el tiempo de inactividad asociados a la sustitución completa del booster. Aunque sería deseable que el paquete incluyera al menos una grasa de montaje recomendada y una guía ilustrada más detallada, estos puntos no restan valor técnico significativo al producto. En resumen, recomiendo este kit a técnicos y responsables de mantenimiento que busquen una solución de revisión preventiva con garantía de compatibilidad y resultados medibles en términos de vacío, consumo energético y ruido.
