Análisis de Experto
Experto verificado
Análisis general del producto
Después de más de una década despiezando carburadores Zama C1Q en mi banco de trabajo, puedo afirmar sin rodeos que el diafragma dosificador es, con diferencia, la pieza que más veces he sustituido de toda la mecánica de motosierras y desbrozadoras. Este pack de 10 unidades con referencia equivalente a la 4314 121 4700 de Stihl (A 015053 de Zama) cubre exactamente esa necesidad recurrente, y me permite trabajar con stock en el taller sin tener que pedir pieza a pieza cada vez que entra una máquina con síntomas clásicos: arranque a la quinta tirada, calado en ralentí tras unos minutos o una aceleración que "ahoga" el motor al abrir gases.

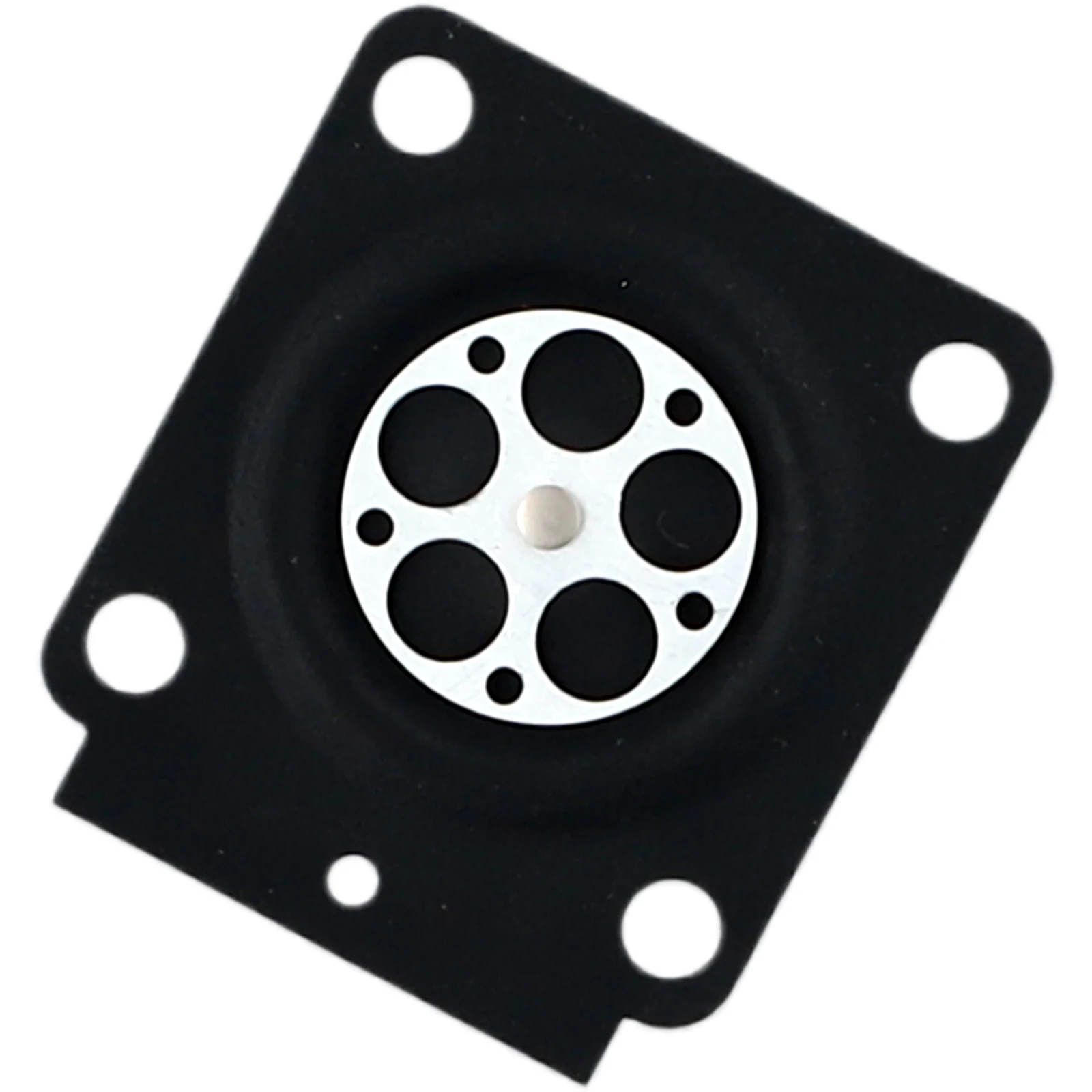

Lo primero que valoro en un diafragma de este tipo es que llegue completo: aquí la pieza incorpora la válvula de cierre y la lengüeta integradas, lo cual es esencial. He visto diafragmas económicos que llegan sin la válvula correctamente ensamblada o con la lengüeta deformada por el embalaje, y eso condena la reparación al fracaso aunque el material sea bueno. En este caso, la pieza coincide dimensionalmente con el original: los taladros de fijación, el paso de la palanca y la posición de la válvula encajan directo en el C1Q, sin retoques ni limados, que es como debe ser.
Calidad de fabricación y materiales
El punto crítico de cualquier diafragma es la resistencia del compuesto al contacto continuo con gasolina y sus aditivos, especialmente ahora que los combustibles actuales, y muy particularmente los que llevan etanol, tienden a fraguar y endurecer el caucho mucho antes que la gasolina de hace veinte años. En las unidades que he instalado, el material mantiene una flexibilidad adecuada al sacarlo del envoltorio: se pliega sobre sí mismo sin dejar marca blanca permanente, señal de un compuesto tipo nitrilo bien formulado.
Un detalle que reviso siempre con lupa es la lengüeta metálica que acciona el sistema de dosificación. Debe estar anclada firmemente al diafragma y mantener la altura correcta respecto al plano de la pieza, porque una tolerancia desviada aquí desajusta el nivel de aguja y provoca mezclas demasiado ricas o pobres. En las piezas que he montado, la altura de la lengüeta se correspondía con la del original Stihl dentro de lo razonable, verificada a ojo comparando ambas sobre el cristal de la mesa. No llevo micrómetro a esa pieza, pero he ajustado bombas de carburador suficientes para detectar una lengüeta fuera de specification con solo comparar el toque del destornillador al rebasar el punto de apoyo.
Los bordes de los taladros están limpios, sin rebabas, algo importante porque una rebaba puede impedir el sellado correcto contra la tapa de la bomba y provocar una fuga interna de aire que desajusta toda la dosificación.
Montaje y compatibilidad
El montaje es de las tareas más agradecidas del oficio, pero exige método. El procedimiento que sigo en un Zama C1Q de una Stihl de gama media (MS 170/180, FS 40/55 en desbrozadora) es el siguiente: retiro el filtro de aire y el tirador de estrangulación, suelto la tapa de la bomba de combustible con un Torx T27 o un destornillador plano fino, y saco el diafragma agotado. Es imprescindible respetar la orientación de la palanca y de la válvula: en el C1Q, la válvula queda hacia el lado de la toma de combustible y la lengüeta hacia el cuerpo del carburador. Un diafragma invertido se monta aparentemente sin problema, pero el motor ni siquiera arrancará, o arrancará y morirá de inmediato.
Consejos prácticos de montaje que aplico siempre:
Limpiar el asiento de la tapa con compressed air y un trapo sin pelusa antes de colocar el diafragma nuevo.
Atornillar la tapa progresivamente y en cruz, sin pasarse de par: el rosado del aluminio del C1Q es delicado y un apriete excesivo la estropea de forma irreparable.
Aprovechar la apertura para verificar el estado de la bomba de impulsión en el lado opuesto, ya que si esa membrana también está dura, el diafragma nuevo apenas mejoraré los síntomas.
La compatibilidad es directa con cualquier carburador C1Q que lleve la referencia citada, pero insisto en lo que repito a todos mis clientes: mirar la referencia grabada en el propio carburador antes de comprar. Hay variantes del C1Q con taladro y posición de válvula ligeramente distintas, y confundir referencias es el error más frecuente que veo en compras online.
Rendimiento y resultado final
He usado estas unidades en reparaciones variadas: una Stihl MS 180 con unas 380 horas de trabajo y dos temporadas guardada en galpón, un FS 55 de servicio municipal con uso diario intensivo, y una MS 250 de propiedad particular que llevaba tres años en el fondo del trastero con gasolina vieja en el tanque. En los tres casos, el síntoma era el mismo: arranque difícil, ralentí inestable y pérdida de respuesta al acelerar.
Tras sustituir el diafragma, en la MS 180 y en el FS 55 el comportamiento volvió a ser el de una máquina nueva: arranque a la segunda o tercera tirada en caliente y en frío, ralentí estable incluso tras cinco minutos de trabajo continuo, y una entrega de potencia limpia al abrir gases sin tirones. En la MS 250, el diafragma nuevo resolvió parte del problema, pero fue necesario además limpiar los conductos internos con carburador limpiador en spray, porque la gasolina degradada había dejado depósitos de barniz que ningun diafragma va a resolver por sí solo. Esto es importante: el diafragma arregla la dosificación, no la suciedad.
Comparado con diafragmas originales Stihl que he montado, el comportamiento en funcionamiento es prácticamente indistinguible en el rango normal de trabajo. La durabilidad a largo plazo aún la estoy evaluando, pero en las máquinas ya con varias jornadas desde el cambio, el material sigue flexible y sin grietas visibles.
Puntos fuertes y aspectos mejorables
Lo que destaca:
Compatibilidad exacta con C1Q y doble referencia (Stihl y Zama), sin adaptaciones.
Diafragma completo con válvula y lengüeta integradas y bien ancladas.
Compuesto flexible, sin fraguado prematuro, apto para combustibles actuales.
Formato de 10 unidades perfecto para talleres o para acompañar kits de reconstrucción.
Instalación con herramientas básicas de cualquier domestic box.
Aspectos mejorables:
El pack no incluye tornillería, juntas ni tapas, así que si necesitas el kit completo conviene planificarlo y comprar el juego de reconstrucción por separado.
Al tratarse de piezas de origen no oficial, en un equipo bajo garantía conviene confirmar con el servicio oficial la política de la marca antes de intervenir.
No incluye documentación sobre orientación de la palanca: sin experiencia previa o un manual de servicio a mano, es fácil montarlo mal.
Veredicto del experto
Es un producto resuelto, honesto y muy rentable en términos de costo-reparación: por el precio de un cafe, recuperas una máquina que de otra manera iría al garaje con diagnóstico de "carburador roto". Para un taller con volumen de trabajo, el pack de 10 es prácticamente obligatorio, porque el diafragma dosificador es la pieza que más rotation tiene en cualquier banco de motores de dos tiempos. Para el usuario doméstico que mantiene una o dos máquinas, seguira siendo una compra sensata aunque le sobren unidades, siempre que las guarde en un lugar seco, lejos de la luz solar y de disolventes, para que conserven su elasticidad hasta el día que las necesite.
Recomendado sin reservas para quien trabaje con carburadores Zama C1Q, siempre con la advertencia profesional de rigor: verificar la referencia grabada en el carburador antes de comprar y tener paciencia con la orientación de la palanca en el montaje. Es una reparación sencilla, pero exige hacer las cosas con orden.
