CX Contactor CC para carretilla elevadora eléctrica SW180B

Análisis general del producto

Este tipo de conjunto lo encaro como un “punto de decisión” del circuito de la bomba de aceite en una carretilla eléctrica: cuando el mando lo solicita, el contactor CC deja pasar la alimentación al sistema y, en paralelo, el interruptor de accionamiento asociado (el famoso punto táctil) es el que da la orden para que el circuito cierre.

En taller, lo más habitual es encontrarse con síntomas muy concretos: la bomba tarda en arrancar, lo hace a “ratitos”, a veces no responde cuando se repite la maniobra (y el operario insiste), o aparece un chisporroteo/ruido eléctrico por contactos fatigados. Cuando ese comportamiento viene de la parte de mando/corte, sustituir el contactor CC y el interruptor de señal suele devolver una respuesta más “limpia” y predecible del accionamiento.

Yo he trabajado este esquema en carretillas eléctricas de almacén (empresas de preparación de pedidos, con ciclos de elevación y bajada continuos) donde el conjunto de bomba trabaja con demanda repetitiva en turnos largos. La clave no es solo “cambiar por cambiar”, sino montar el componente correcto para ese circuito y verificar el estado del cableado, porque si hay caída de tensión o un conector flojo, el contactor sufre aunque sea nuevo.

Calidad de fabricación y materiales

Lo que me da más confianza en esta gama de contactores CC tipo SW180 es la concepción para cargas en corriente continua (motores y cargas inductivas propias de accionamientos industriales). En este estilo de contactor se emplean contactos principales con aleación de plata en puntas de contacto, y se describen como resistentes a soldadura y con buena conductividad, algo crítico cuando el circuito conmutan corriente de forma repetida (sin arco “bonito”, con arco real de trabajo). Además, se trabaja con configuración de doble ruptura en los contactos principales, pensada para gestionar el corte con más margen.

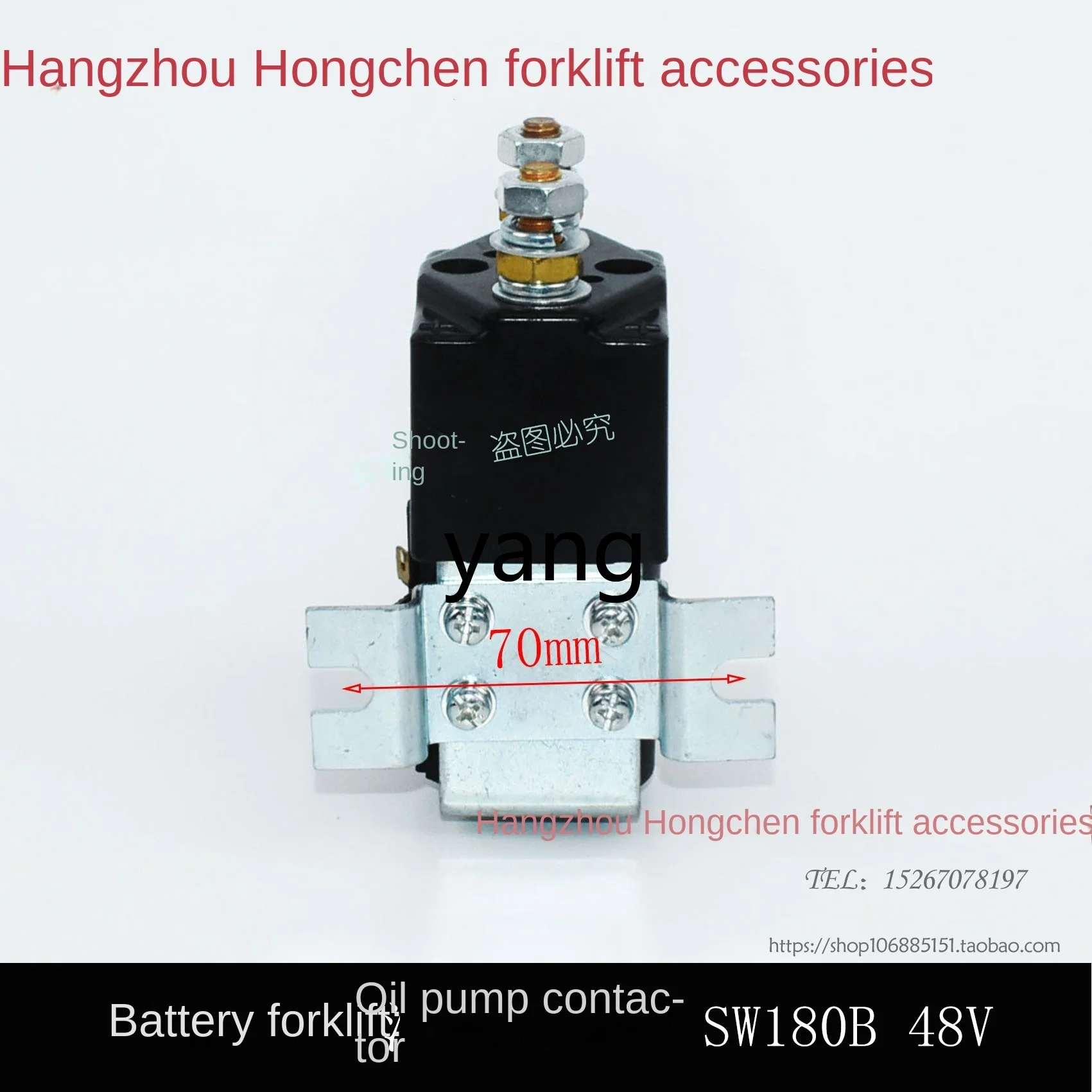

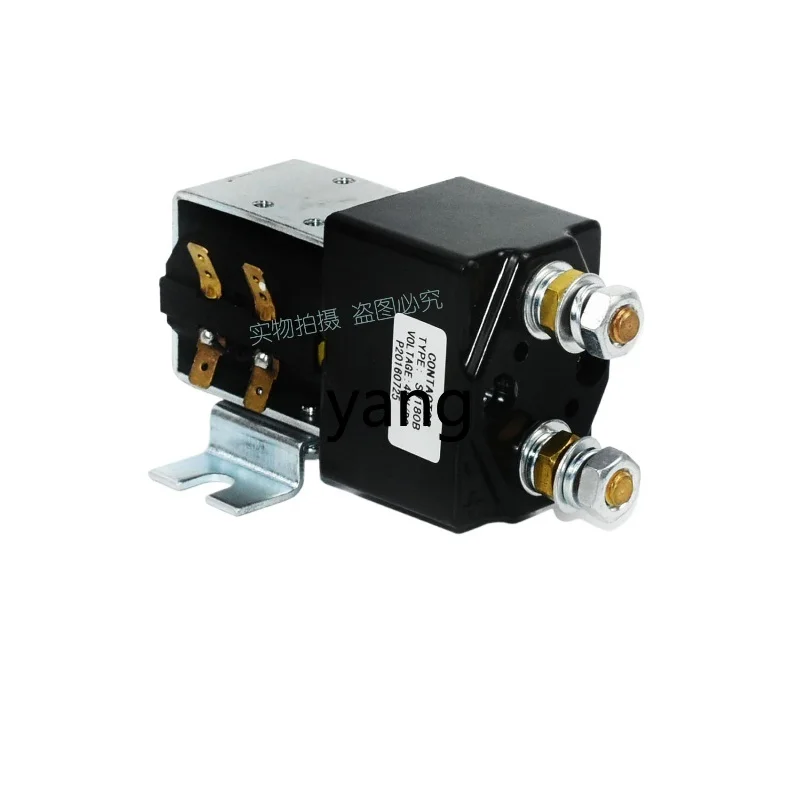

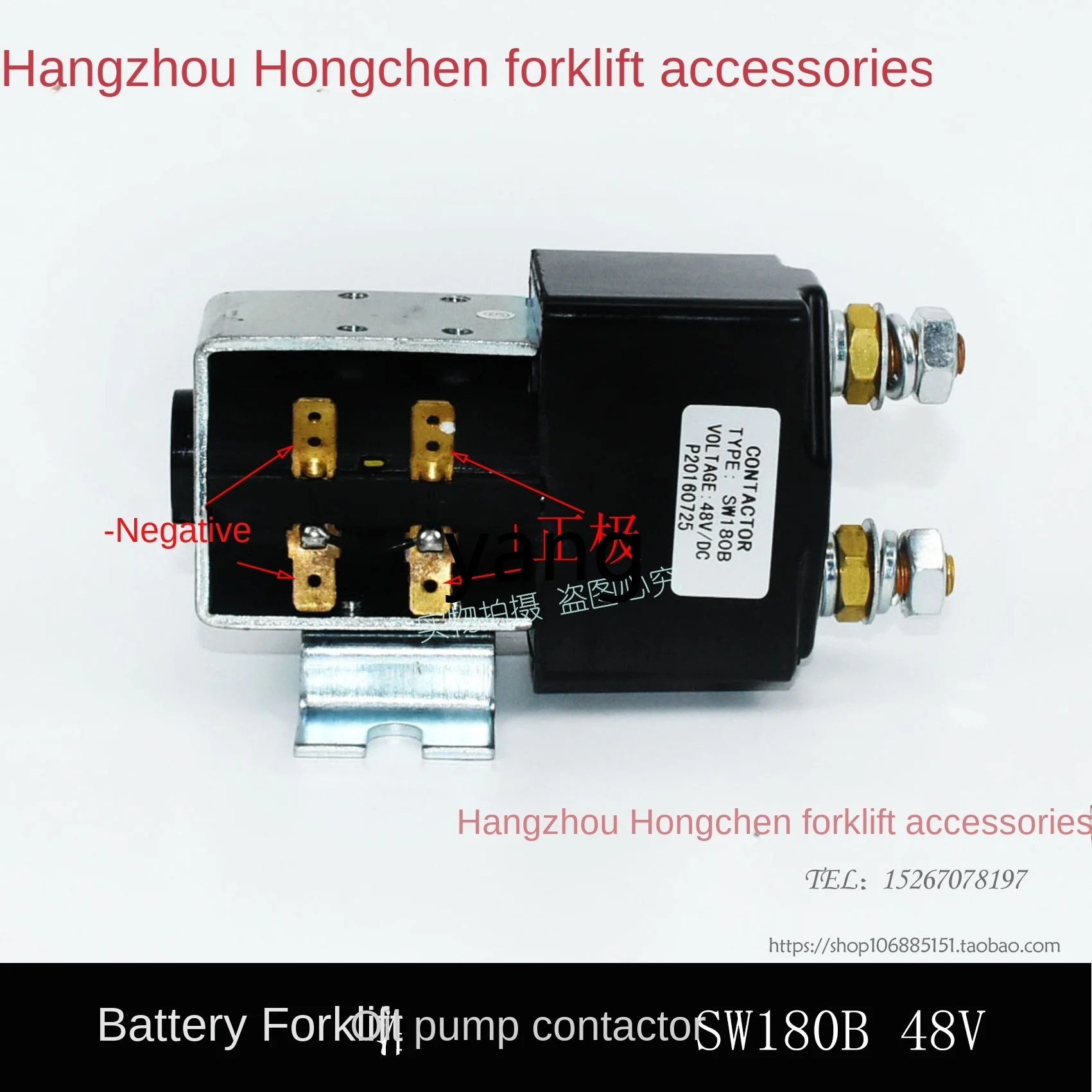

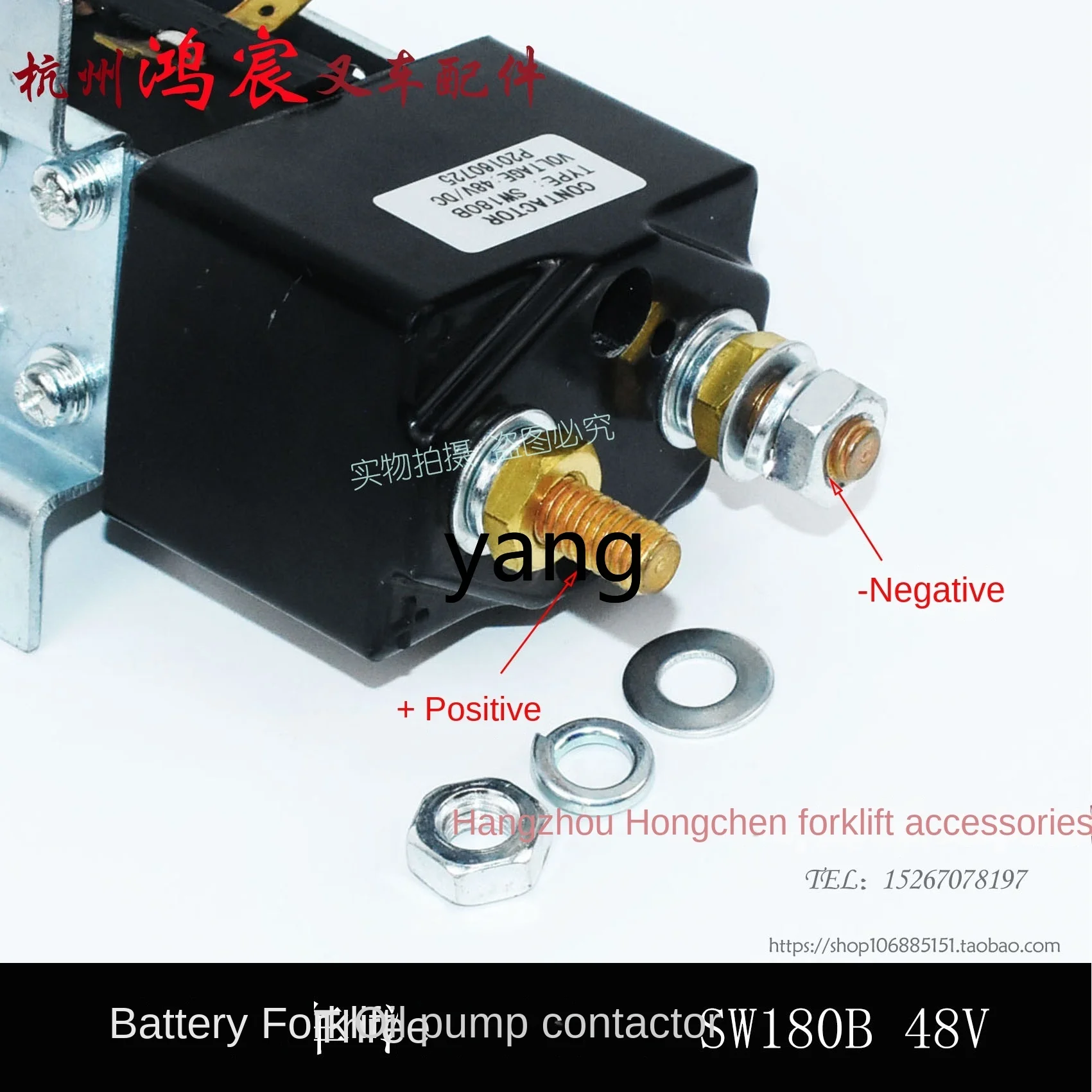

También es importante la parte mecánica: en el producto de referencia de la serie SW180 se habla de vida mecánica superior a 5.000.000 de ciclos, lo cual encaja con el tipo de servicio de carretillas (miles de maniobras acumuladas). A nivel constructivo, suele montar con terminales tipo pletina/estudillo M8 para la potencia y conexiones de bobina con bornas tipo pala (en el caso de la serie SW180, se citan 6,3 mm), además de opciones de supresión de bobina (diodo o diodo con resistor según variante). Todo esto, cuando está bien emparejado, ayuda a que el cierre/apertura sea estable y que la electrónica de mando no “vea” picos innecesarios.

Donde he visto que marca diferencia con alternativas más “genéricas” es en el acabado de los alojamientos y en cómo asienta la tornillería: en un contactor de calidad, el montaje queda firme, sin juego y con buena superficie de contacto en los terminales. Si el conjunto queda con holgura, el problema se te regresa en forma de recalentamientos locales, pérdida de respuesta y contactos que vuelven a degradarse antes de tiempo.

Montaje y compatibilidad

Aquí no me juego con improvisaciones: el montaje tiene que partir de compatibilidad funcional, no solo “que encaje físicamente”. En concreto, si se trata del circuito de bomba de aceite con mando por punto táctil, compro una coincidencia de tres cosas: referencia, función dentro del circuito y configuración eléctrica (CC y bobina del circuito de mando).

En el banco y en la máquina, mi rutina es:

1. Desconectar la alimentación (y asegurar que no queda tensión residual en el circuito de potencia).
2. Identificar el punto de conexión del contactor de forma inequívoca antes de soltar nada (fotos, etiquetas y orden de desmontaje).
3. Inspeccionar conectores y terminales: si hay verdín, carbonilla o mordida por mal contacto, hay que limpiar y/o sustituir parte del conector (no me limito a “apretar más”).
4. Comprobar orientación y fijación: en la serie SW180 se contemplan opciones de montaje horizontal/vertical. Yo suelo replicar la orientación original, especialmente cuando el fabricante indica que la orientación afecta al apuntamiento de los terminales principales.
5. Apretar con firmeza real: sin pasarse, pero evitando tornillería “a medio asiento”. El contacto de potencia es exigente.
6. Revisar crimpado/continuidad del circuito del mando y del punto táctil: hago comprobación de continuidad y, si hay oscilaciones o falsos, antes de cerrar vuelvo sobre el cableado y el conector que esté dando el fallo.
7. Prueba funcional final: acciono el circuito de bomba repetidas veces y observo el comportamiento (tiempo de respuesta, que no “titilee” el contactor, y que la bomba arranque de manera consistente).

Un consejo práctico que ahorro muchísimas horas: si al montaje nuevo el fallo “vuelve” inmediatamente, casi nunca es culpa del contactor; suele ser un cable dañado, una masa deficiente, o un mando (punto táctil) con holguras que ya venía tocado. Ahí conviene medir tensión bajo carga o, como mínimo, caída de tensión entre alimentación y entrada del contactor durante el accionamiento.

Rendimiento y resultado final

Cuando el montaje es correcto, el resultado se nota sobre todo en dos puntos: consistencia y señales eléctricas. En carretillas que antes tenían arranques intermitentes, tras cambiar contactor e interruptor de mando, lo normal es que:

• la bomba responda al primer intento o con un retardo estable (sin “dudas”),
• desaparezcan los microcortes por mal contacto,
• el contactor deje de “trabajar” con apertura/cierre errático que genera calor.

Yo he visto también que mejora la gestión del operario: al eliminar fallos intermitentes, se reduce el tiempo perdido por maniobras repetidas, y eso al final se traduce en menos golpes de carga y menos tiempo parado. En términos de comportamiento, lo que busco es un accionamiento que no se sienta “elástico”.

Ahora bien, el rendimiento real depende del circuito completo. Si el problema original venía de la bomba (motor, obstrucción, fuga hidráulica) y no del corte/mando, el contactor puede quedar sano pero la bomba seguir sin rendir como corresponde. Por eso, tras instalar, siempre hago una verificación de que la bomba realmente trabaja (caudal/presión en servicio, o al menos respuesta hidráulica) y no solo “se energiza”.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Construcción orientada a conmutación en CC y cargas exigentes propias de industrial (diseño de contactos y gestión de corte).
• Buena base para un mando estable gracias a la integración típica de supresión de bobina y a un comportamiento mecánico pensado para ciclos altos.
• Montaje con terminales robustos (estudillos y conexiones de bobina) que, bien apretados y sin holguras, mejoran la durabilidad en uso real.

Aspectos mejorables

• La compatibilidad práctica exige verificar referencia y configuración: si la bobina o el circuito de mando no coincide, el “encaje” no garantiza funcionamiento.
• Si el cableado o conectores están castigados, el nuevo contactor no puede compensar un problema de caída de tensión o falsos contactos: toca diagnosticar y dejar todo “limpio” eléctricamente.

Veredicto del experto

Lo recomendaría con una condición clara: solo tiene sentido cuando el fallo está en el circuito de mando/corte y la referencia del contactor CC y el punto táctil son los correctos para esa carretilla y ese esquema de bomba de aceite. En ese escenario, el conjunto aporta fiabilidad y una respuesta más estable, especialmente en entornos de trabajo intensivo donde los contactos sufren por conmutación repetida.

Si al instalar no desaparece el síntoma, mi siguiente paso sería revisar cableado, masas, conectores y el propio funcionamiento hidráulico/eléctrico de la bomba. Ahí es donde muchas reparaciones se alargan: no por falta de repuesto, sino por no atacar la causa raíz completa del circuito.
