Análisis general del producto
Después de más de quince años curvando tubos para jaulas antivuelco, barras de protección y subframes de competición, he aprendido que el troquel es el corazón de cualquier dobladora. La máquina puede tener la mecánica más robusta del mundo, pero si el juego de bloque y matriz no está bien mecanizado, el resultado será un tubo ovillado, con pliegues en la cara interior de la curva y una sección ovalada que resta resistencia estructural de forma considerable.

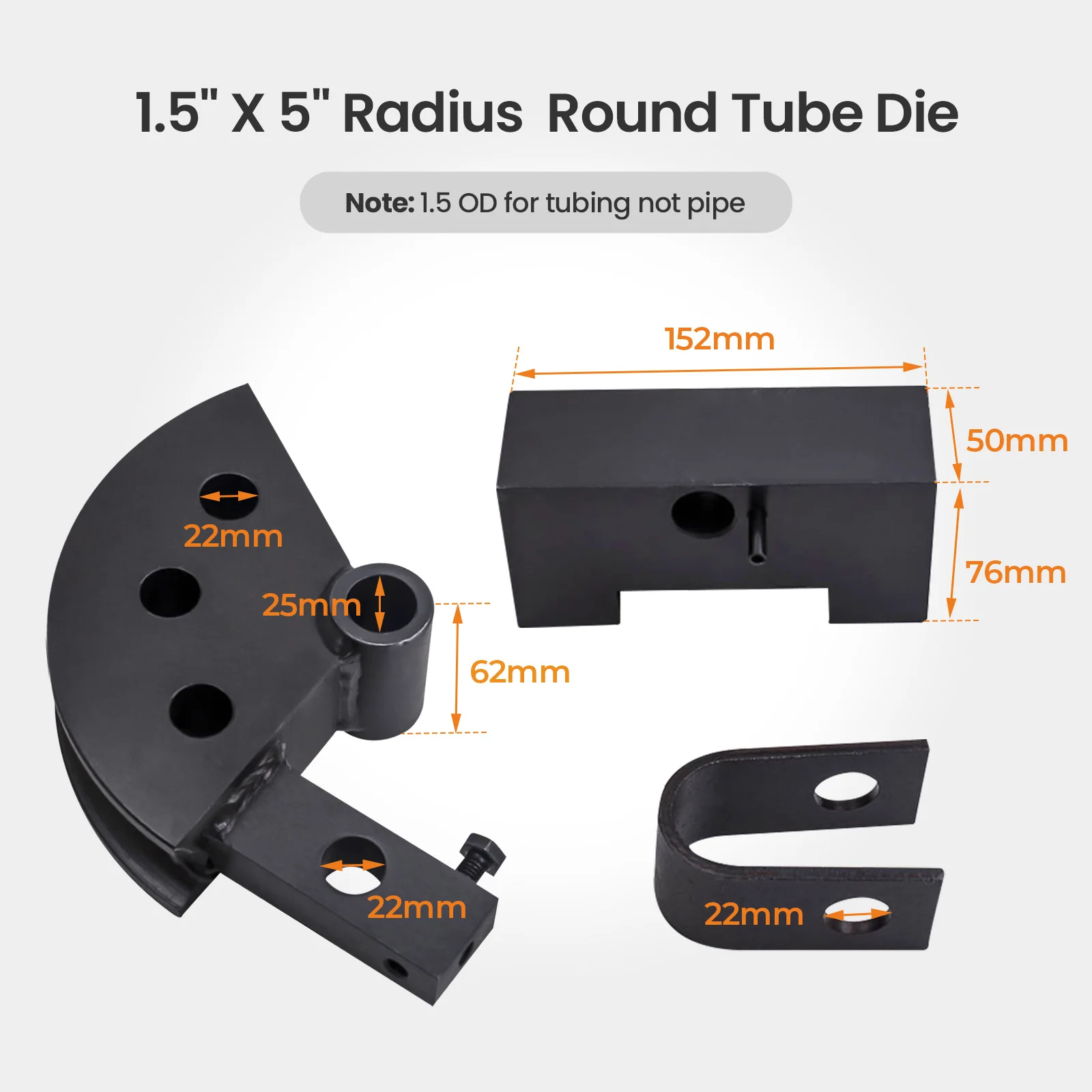

Este troquel de 1,5 pulgadas para tubo redondo me ha dado un rendimiento muy satisfactorio en trabajos donde la repetibilidad es imprescindible. El bloque en abanico de 5 pulgadas, con arco de trabajo de 120 grados, acompaña al tubo durante toda la curva manteniendo el apoyo distribuido, que es precisamente lo que evita los aplastamientos en la zona extruida de la curvatura. En mis pruebas sucesivas he comprobado que la vigésima pieza doblada sale prácticamente idéntica a la primera, algo que aprecio especialmente cuando fabrico travesaños simétricos o arcos de jaula que deben espejarse entre el lado derecho e izquierdo del vehículo.
Calidad de fabricación y materiales

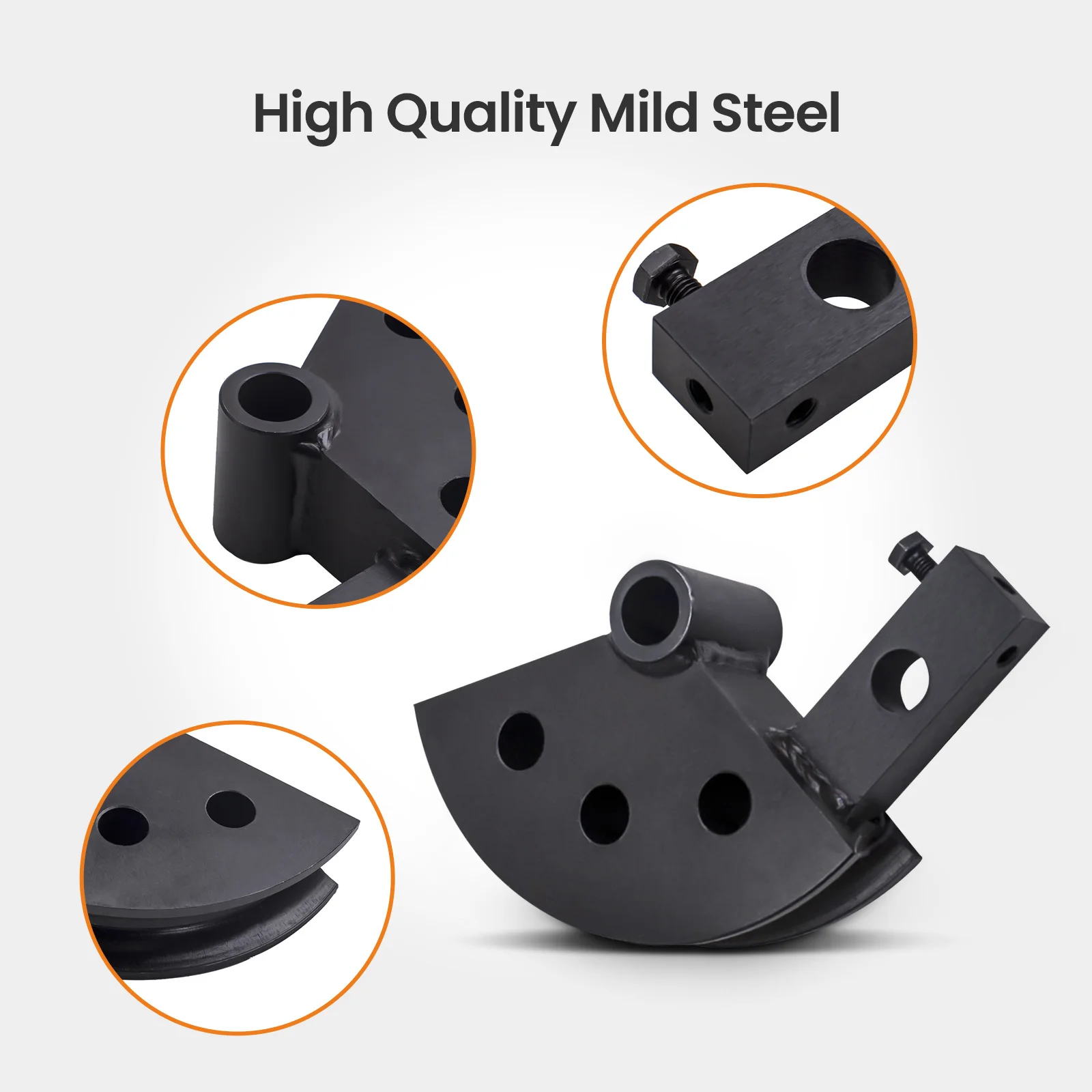

El acero sule de grado industrial empleado en la construcción aguanta bien el ritmo de un taller con carga de trabajo continua. Tras varias semanas de uso intensivo, el radio del bloque no presenta señales de picadura, desgaste en flancos ni pérdida de definición en el canal de guiado, que son los tres síntomas típicos de un troquel de baja calidad que empieza a "comerse" el tubo.
Un detalle que valoro mucho es el acabado del surco del abanico: las paredes están rectificadas con una rugosidad suficientemente baja para no marcar el tubo, incluso trabajando con acero cromoly sin pintar en piezas que después irán a galvanizado o pintura en polvo, donde cualquier marca profunda se nota. La soldadura que une el bloque en abanico a su estructura también merece mención: cordoncillo continuo, sin porosidades visibles, y sin rebabas que interfieran en el asiento sobre la máquina.
El bloque en U que hace de contrapeso del tubo durante el doblado muestra una dureza adecuada. He trabajado con él en tubo de acero de pared gruesa (alrededor de 3 mm) y no he observado deformación plástica en la zona de contacto, que es donde los troqueles económicos suelen rendirse primero.
Montaje y compatibilidad

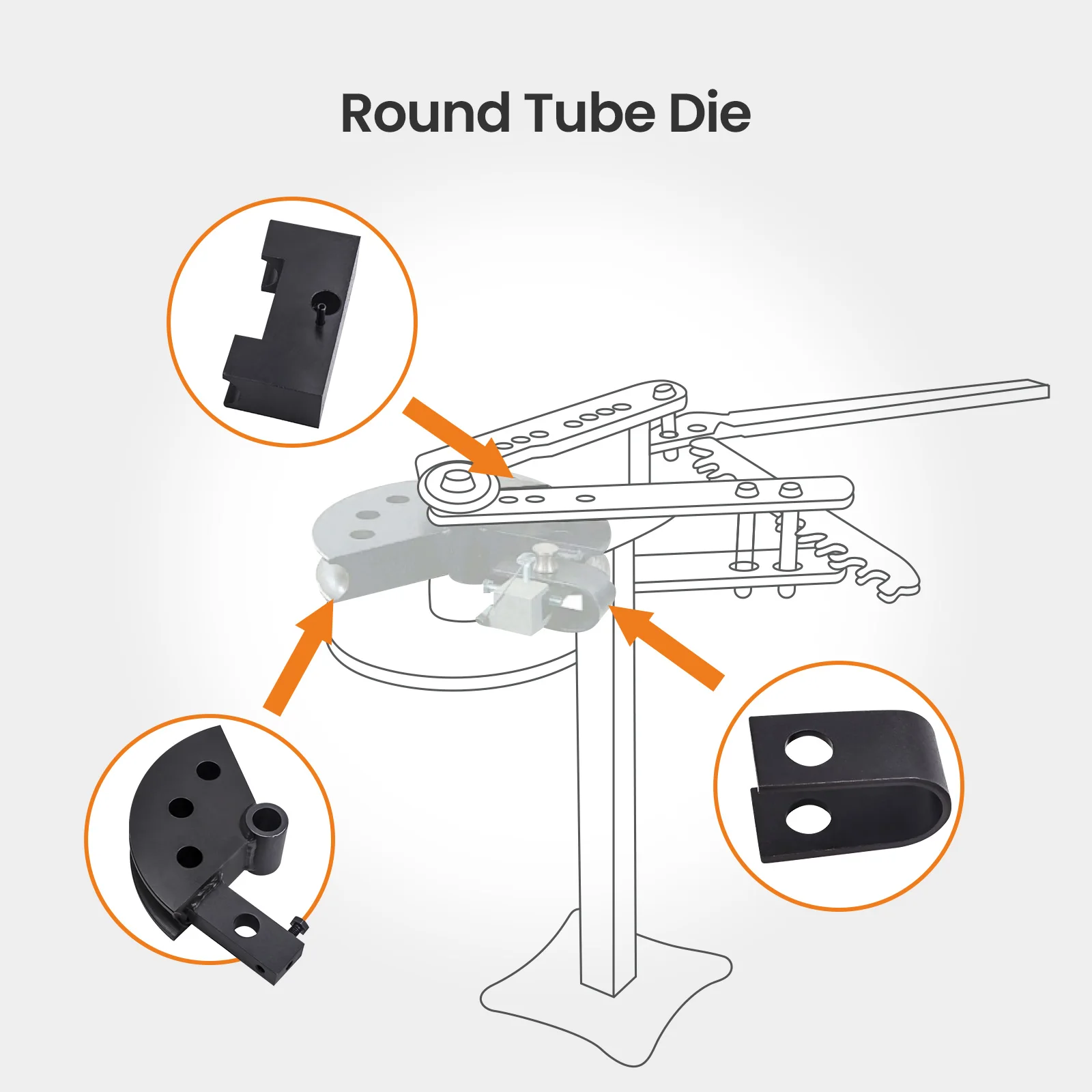

Aquí toca ser claro, porque es el punto crítico de compra: este troquel solo encaja en las dobladoras WFB2 y WFPB1000. Antes de nada, comprueba el modelo de tu máquina, porque aunque la fijación parezca similar a otros equipos del mercado, las distancias entre centros y el sistema de anclaje de la base no son intercambiables.

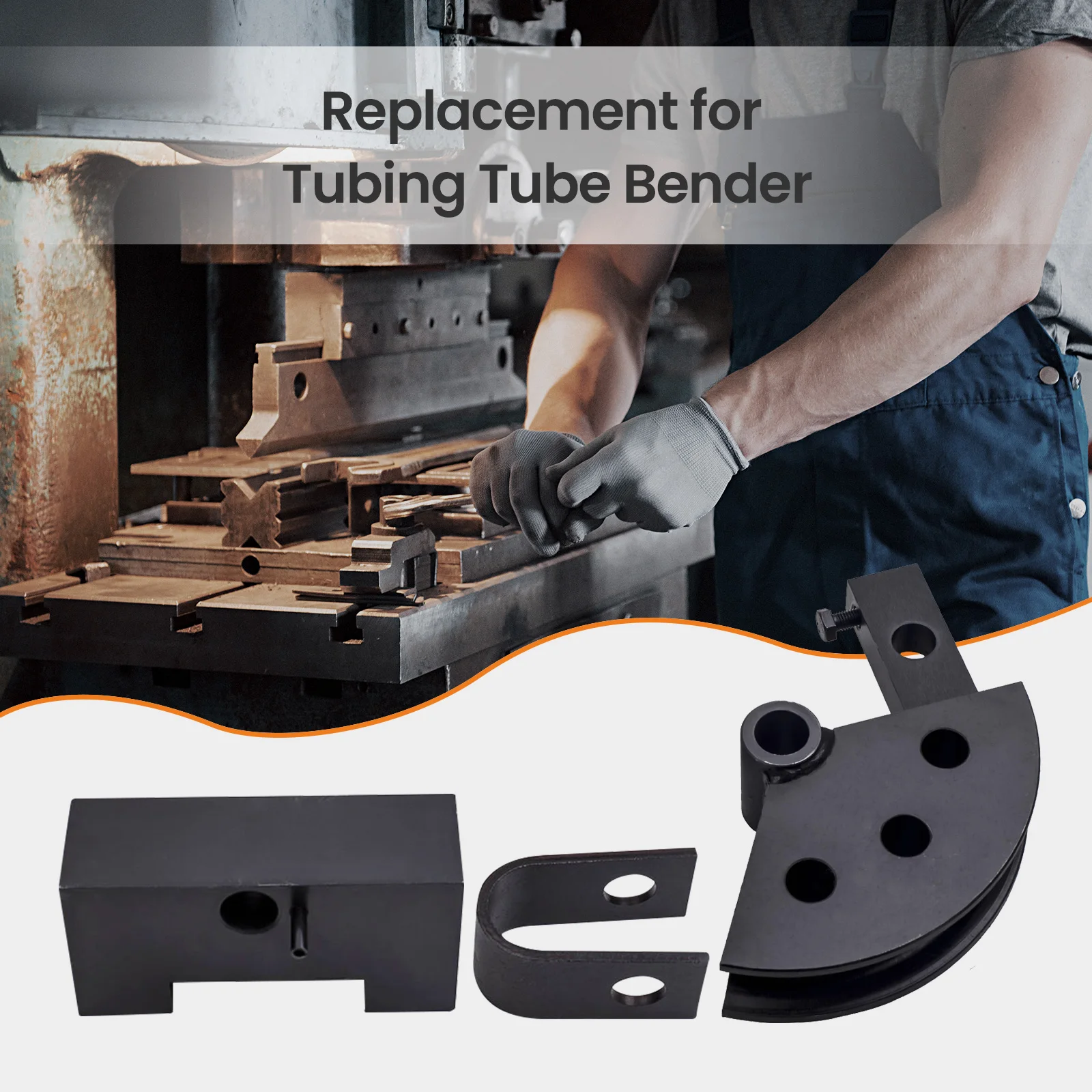

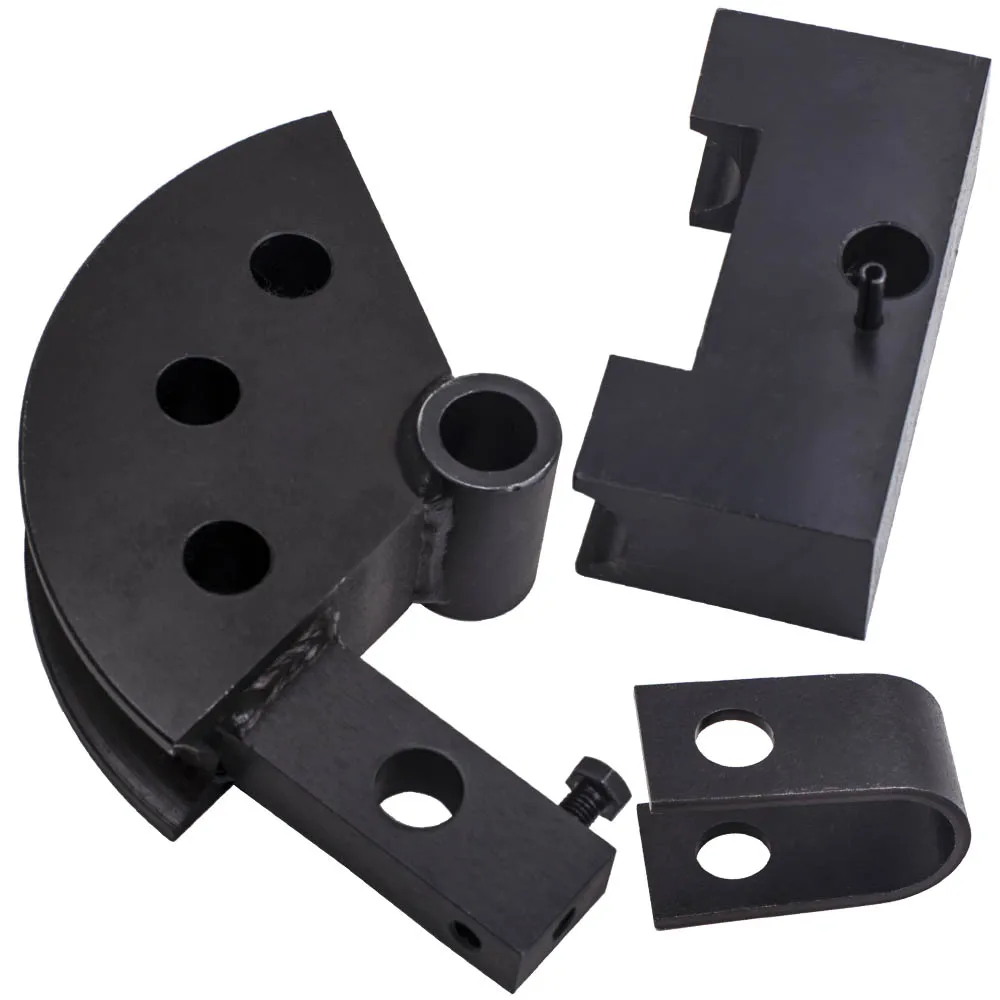

En mi caso, el montaje sobre la WFB2 fue directo. La base de montaje incluida en el kit se acopla correctamente y todo lo necesario viene dentro del paquete: bloque en abanico, bloque en U y base completa. No necesité fabricar espaciadores ni improvisar adaptaciones, algo que agradezco después de haber visto muchos kits genéricos que requieren "ingeniería creativa" para funcionar.
Consejos prácticos de montaje:
Limpia bien la superficie de asiento de la dobladora antes de fijar la base; cualquier viruta o restilla acumulada introduce holguras que se traducen en curvas desviadas.
Aprieta de forma progresiva y cruzada los tornillos de la base para garantizar un apoyo plano y evitar tensiones residuales.
Verifica la alineación del bloque en U respecto al eje del abanico antes del primer doblado; dos minutos de comprobación te ahorran metros de tubo desperdiciado.
Y una advertencia importante por honestidad técnica: este troquel está pensado exclusivamente para tubo redondo de 1,5 pulgadas de diámetro exterior. Si habitualmente trabajas con tubo cuadrado o con otros diámetros, necesitarás accesorios específicos adicionales; intentar forzar un perfil distinto arruinaría tanto el troquel como la pieza.
Rendimiento y resultado final
He puesto este juego a prueba en tres proyectos concretos. El primero, unos arcos de jaula interior para un Suzuki Samurai de competición de trial, con tubo redondo de 1,5" y pared de 2 mm: curvas de arco completo en una sola pasada, sin ovalización apreciable a ojo ni con calibre. El segundo, una barra frontal de protección para un Nissan Navara de flota de trabajos forestales, donde la repetibilidad permitió fabricar los dos brazos laterales con simetría prácticamente perfecta. El tercero, varios soportes personalizados para un chasis ligeramente modificado, con curvas intermedias de unos 60 grados realizadas sin problema dentro del rango de 120 grados del abanico.
Comparado de forma genérica con otros troqueles del mismo segmento, el resultado está en la franja alta: la superficie del tubo tras la curva queda limpia, sin marcas de huella del rodillo ni ripple en la cara interior. Curvas de 90 grados en tubo de pared fina mantienen la sección prácticamente circular, lo cual es relevante cuando la pieza forma parte de una estructura certificable de seguridad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Repetibilidad excelente: pieza tras pieza con el mismo ángulo y sin desviaciones acumulativas.
Acabado del canal del abanico que respeta la superficie del tubo.
Kit completo: no hay que comprar piezas adicionales para ponerlo a trabajar.
Construcción en acero sule industrial que aguanta uso continuado sin perder precisión.
Aspectos mejorables:
Compatibilidad restringida a dos modelos de máquina; ampliarla a otras dobladoras de gama similar ampliaría su público.
Al estar limitado a un solo diámetro de tubo, un taller variado necesita acumular varios juegos, lo que encarece la inversión total.
Un radio fijo de 120 grados exige planificar bien las curvas compuestas si necesitas ángulos superiores en un mismo tubo.
Veredicto del experto
Si tu dobladora es una WFB2 o WFPB1000 y trabajas habitualmente con tubo redondo de 1,5 pulgadas en preparación, jaulas, barras o estructuras metálicas, este troquel cumple con solvencia la función para la que está pensado: curvas limpias, repetibles y sin deformaciones. Es una herramienta de profesional, sin florituras ni pretensiones, y precisamente esa honestidad funcional es lo que uno espera de un accesorio de trabajo diario. Mi valoración tras varios proyectos reales es claramente positiva, siempre que confirmes antes el modelo de tu máquina y tengas presente que trabaja con un único tipo de tubo.
