Cuerpo de válvulas para transmisión automática Toyota U140 U240 U241

Análisis general del producto

He trabajado con este tipo de cuerpo de válvulas en reparaciones de transmisiones Toyota U140, U240 y U241, y mi valoración es clara: es una pieza destinada a reconstrucciones, no un recambio de sustitución directa para cualquier usuario. Al suministrarse sin válvulas, solenoides, muelles ni elementos internos, su utilidad depende de poder trasladar correctamente los componentes del cuerpo original y de que estos se encuentren dentro de tolerancia.

En estas transmisiones, el cuerpo de válvulas controla la distribución de la presión hidráulica hacia los embragues, frenos y circuitos de cambio. Una pequeña fuga interna, una válvula que se agarrota o un alojamiento desgastado puede provocar cambios largos, golpes, deslizamientos o incluso la pérdida momentánea de una relación. Por eso, cambiar únicamente la carcasa no soluciona necesariamente el problema si el desgaste está en los alojamientos o en las propias válvulas.

Calidad de fabricación y materiales

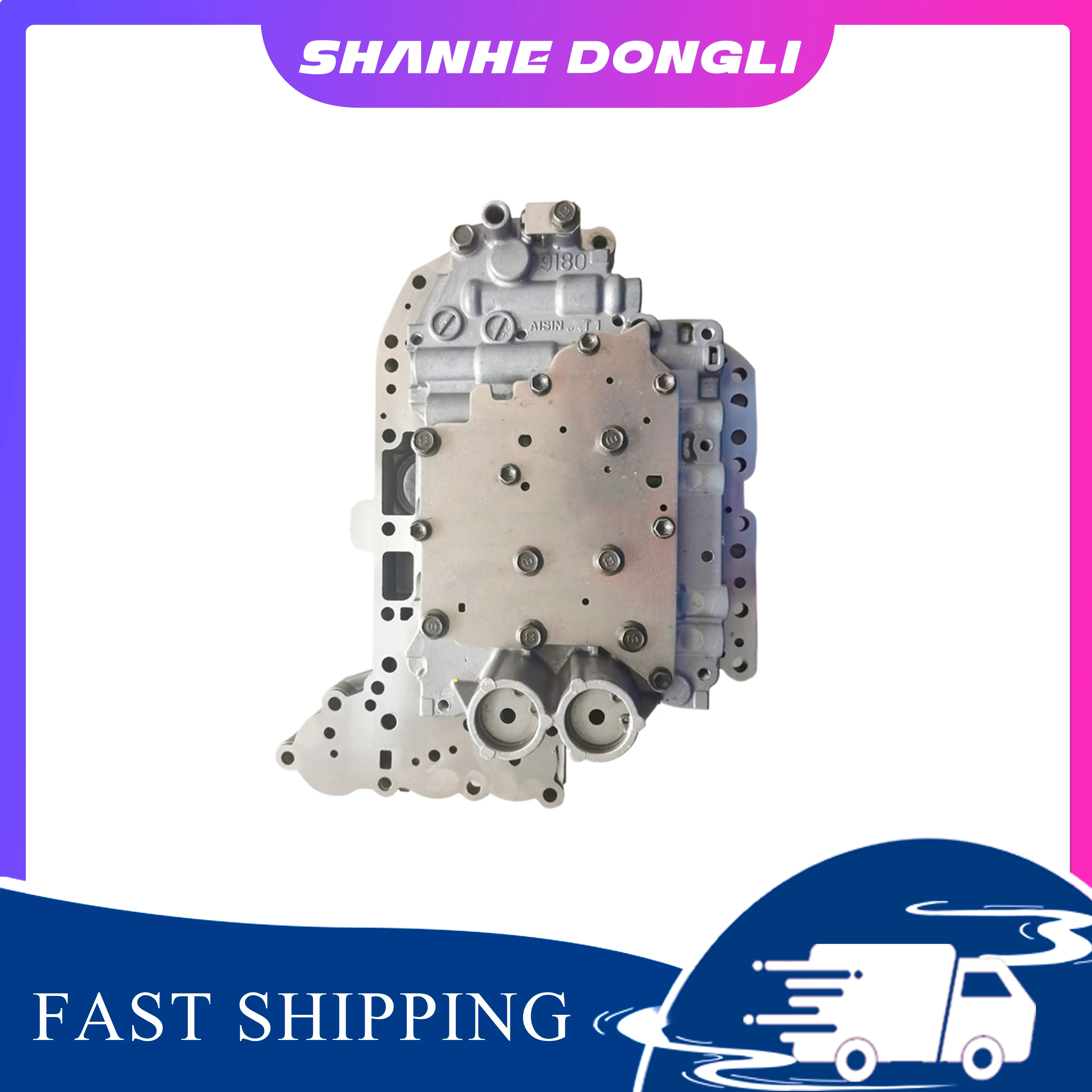

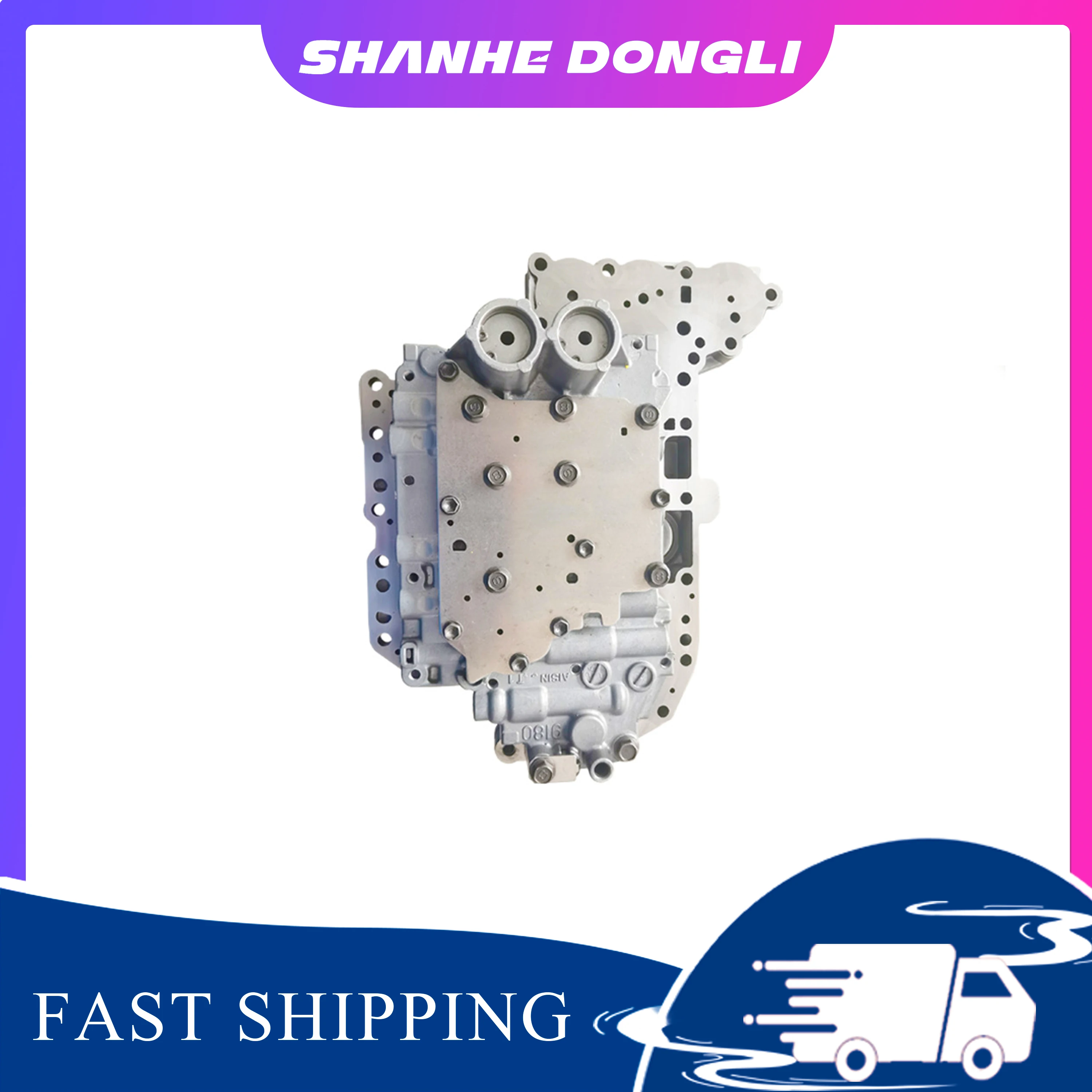

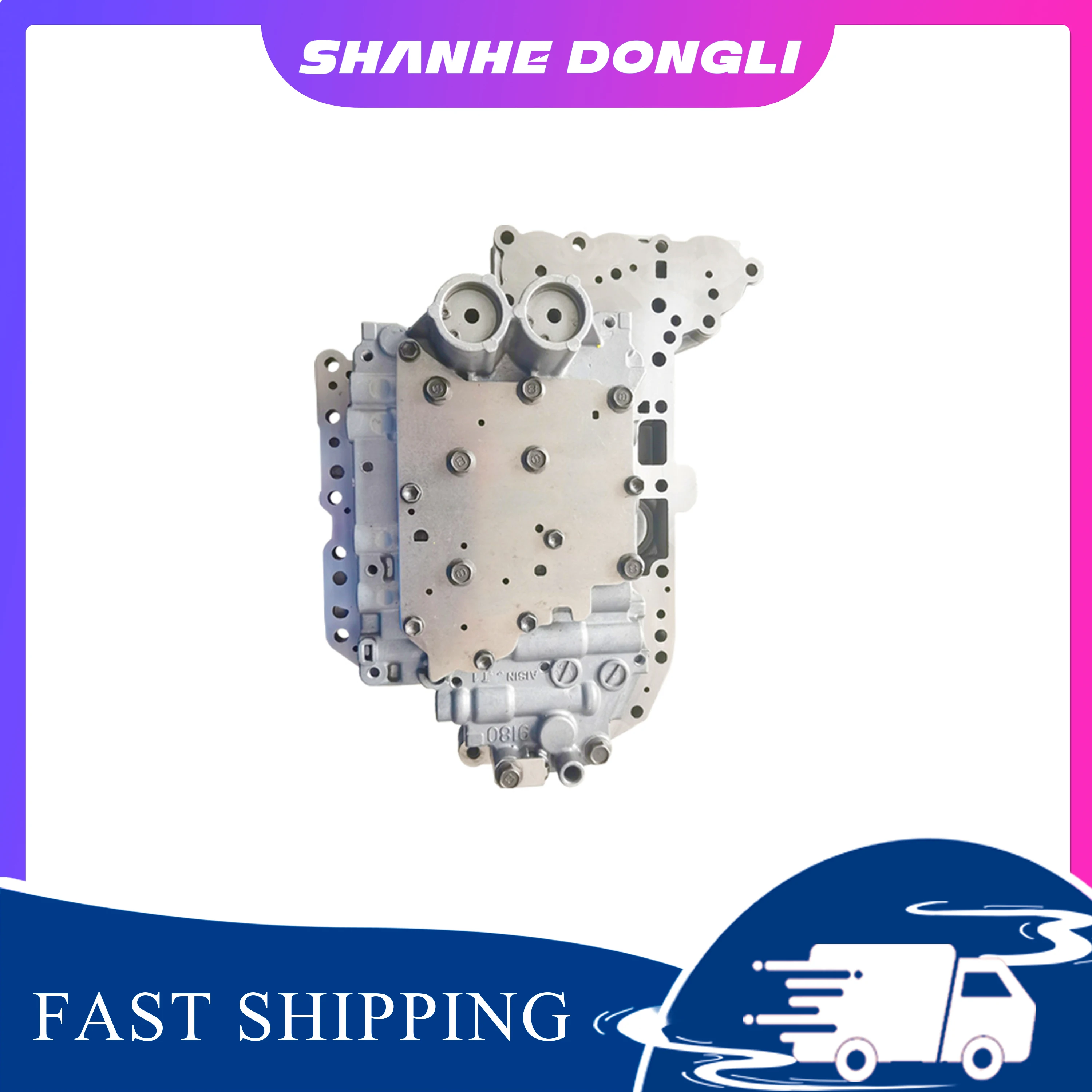

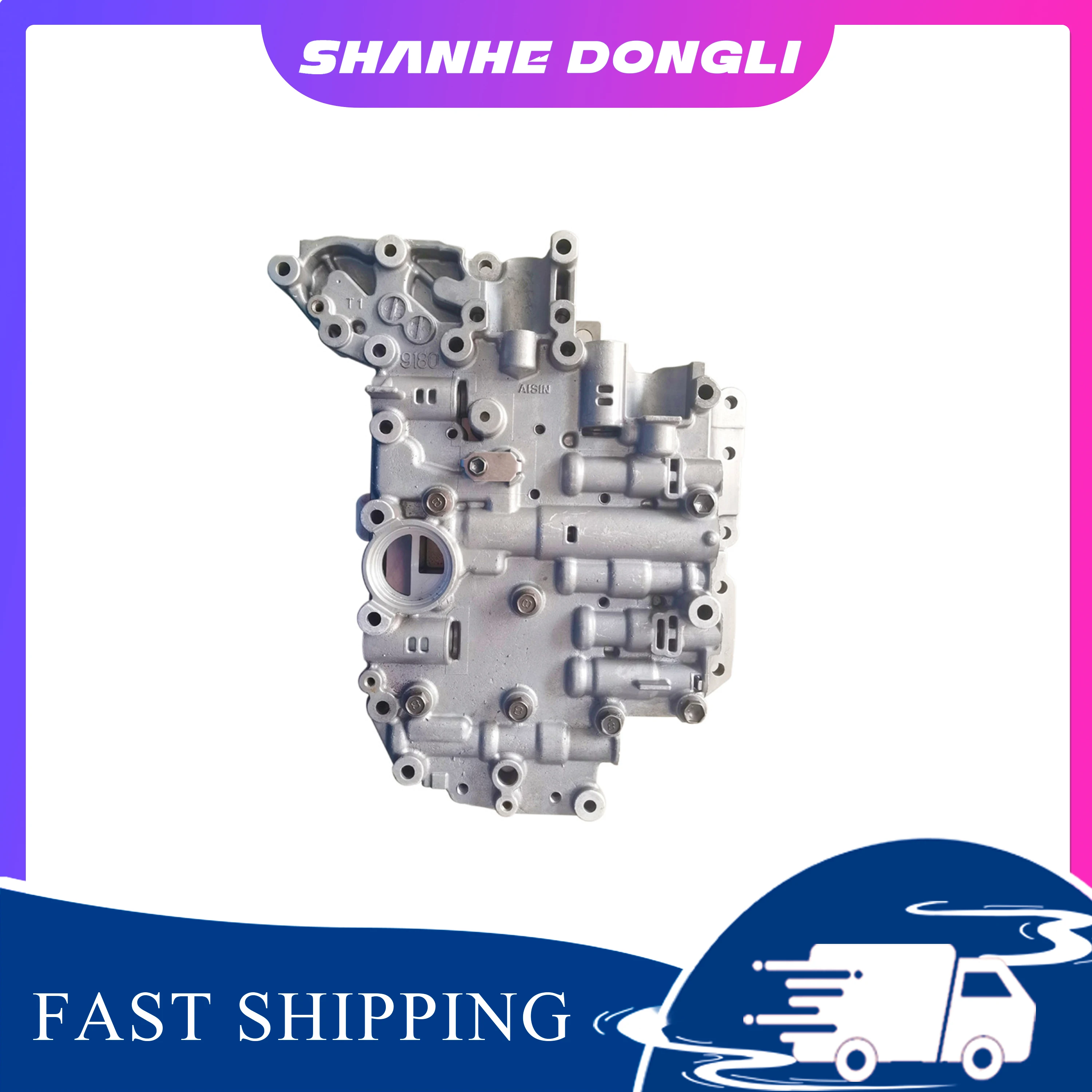

A nivel exterior, la pieza presenta el diseño general esperado en un cuerpo de válvulas de aluminio para estas familias de transmisión: conductos hidráulicos mecanizados, superficies planas de unión y taladros de fijación que deben mantener una posición exacta. En este componente, más importante que el acabado visual es la precisión de los canales y de los alojamientos internos.

Durante una revisión, compruebo siempre que no existan rebabas, restos de mecanizado, golpes en las superficies de contacto ni suciedad atrapada en los conductos. También verifico la planitud con una regla de precisión y galgas, porque una deformación mínima puede generar pérdidas de presión entre placas. No se facilitan datos verificables sobre la aleación, el tratamiento superficial o las tolerancias de fabricación, así que no conviene equipararlo automáticamente con un cuerpo original o con uno remanufacturado sometido a control metrológico.

La ventaja frente a reparar un cuerpo muy dañado es disponer de una base nueva sobre la que montar válvulas aprovechables. La desventaja es que la calidad final del conjunto dependerá tanto de esta carcasa como del estado de cada válvula, muelle, tapón, placa separadora y solenoide reutilizado.

Montaje y compatibilidad

El montaje exige desmontar el cuerpo original en una mesa perfectamente limpia y documentar la posición de cada componente. Yo marco las placas, fotografío cada fase y separo los muelles en bandejas individuales, porque intercambiar la posición o la longitud de un muelle puede alterar la presión y la respuesta del cambio.

No basta con que el cuerpo tenga una forma exterior parecida. He encontrado diferencias entre configuraciones de tracción delantera y total, así como variaciones relacionadas con el circuito de lubricación central. En aplicaciones U140, existen configuraciones distintas según el sistema de alimentación de lubricante, por lo que hay que comparar los canales, los taladros y la referencia exacta antes de transferir piezas internas.

En un Toyota RAV4 de principios de los años 2000 con síntomas de cambio brusco entre primera y segunda, comparé el cuerpo retirado con el recambio antes de iniciar el traspaso. La coincidencia de los tornillos no fue suficiente: revisé también los pasos hidráulicos, la ubicación de los acumuladores y la disposición de los solenoides. En otro trabajo con una transmisión que superaba los 200.000 kilómetros, las válvulas originales presentaban marcas de desgaste en los alojamientos; en ese caso, utilizar una carcasa nueva sin reparar o sustituir dichas válvulas habría dejado el problema prácticamente intacto.

Es imprescindible utilizar juntas nuevas, respetar el orden de apriete y aplicar el par especificado para la transmisión concreta. Un apriete excesivo puede deformar las placas; uno insuficiente puede producir fugas internas. No recomendaría montar el conjunto sin comprobar antes la continuidad eléctrica y el funcionamiento de los solenoides.

Rendimiento y resultado final

Cuando la carcasa original está rayada, deformada o contaminada por un fallo interno, este recambio puede ser una buena base para reconstruir el circuito hidráulico. En una prueba posterior a una reconstrucción correctamente ejecutada, el cambio entre segunda y tercera resultó más progresivo y desapareció el retraso de engrane que existía antes. Sin embargo, ese resultado no procede únicamente de sustituir la carcasa: también influyen la limpieza, el estado de las válvulas, la presión de línea, el nivel de fluido y la adaptación electrónica.

Después de sustituir o reconstruir el cuerpo de válvulas, conviene borrar los valores adaptativos de la transmisión y realizar un ciclo de aprendizaje con el fluido a temperatura de servicio. Estas cajas ajustan electrónicamente la presión y los tiempos de cambio, por lo que conservar adaptaciones antiguas puede provocar un funcionamiento brusco o irregular tras la reparación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Permite reconstruir el cuerpo de válvulas aprovechando componentes internos en buen estado.
• Puede ser una alternativa económica frente a un conjunto completo remanufacturado.
• Resulta útil cuando la carcasa original tiene daños mecánicos o deformaciones.
• Es compatible con una familia concreta de transmisiones U140, U240 y U241, siempre que coincida la configuración.

Aspectos mejorables:

• Se entrega sin válvulas ni solenoides, por lo que requiere trabajo adicional y conocimientos especializados.
• No se indican medidas, tolerancias, material ni controles de calidad.
• La compatibilidad no puede confirmarse únicamente por el modelo del vehículo.
• No incluye necesariamente juntas, placas separadoras, muelles o tornillería.
• El resultado depende mucho del estado de los componentes reutilizados.

Frente a un cuerpo remanufacturado completo, esta opción ofrece más libertad para seleccionar las válvulas y los solenoides, pero también exige más horas de trabajo y controles. Para un taller con herramientas de medición y experiencia en hidráulica, es una base razonable; para una reparación improvisada, el riesgo de repetir la avería es elevado.

Veredicto del experto

Lo considero un recambio especializado y útil para reconstrucciones bien planificadas, pero no una solución sencilla de montar. Su compra solo tiene sentido después de identificar con precisión la transmisión, comparar el cuerpo retirado y evaluar el desgaste de todas las piezas internas.

Mi recomendación es utilizarlo únicamente con limpieza quirúrgica, medición de alojamientos, juntas nuevas, comprobación de solenoides y posterior reinicio de adaptaciones. Si se busca rapidez o no se dispone de útiles para comprobar holguras y presión hidráulica, un conjunto completo remanufacturado puede resultar una alternativa más segura. Si el taller domina estas transmisiones y la carcasa original está dañada, este cuerpo puede servir como una buena plataforma para una reparación técnicamente correcta.
