Cuerpo de mariposa universal alto caudal para tuning

Análisis general del producto

He montado cuerpos de mariposa “4 barril” en preparaciones donde el coche empieza a acusar aceleraciones poco finas: tirones puntuales al abrir gas, respuesta que parece quedarse un pelín corta y, a veces, un ralentí que deja de estar tan estable como antes. Este tipo de cuerpo de mariposa encaja sobre todo cuando el motor mantiene inyección multipuerto pero la demanda de aire ya no va tan libre como debería, y se busca mejorar el flujo y la progresividad del acelerador.

En mi experiencia, la clave no es tanto el “4 barril” como la coherencia entre el caudal que necesitas y la gestión electrónica. Si el motor está bien de cilindrada, distribución y bancadas, pero la mariposa original se queda pequeña o trabaja fuera de su zona ideal, un cuerpo de este estilo puede devolver linealidad. Si, en cambio, el motor está muy de serie y la limitación real está en otro lado (colectores, filtro, escape o mapas), el cambio puede sentirse “raro” o incluso empeorar la dosificación si no se recalibra.

Calidad de fabricación y materiales

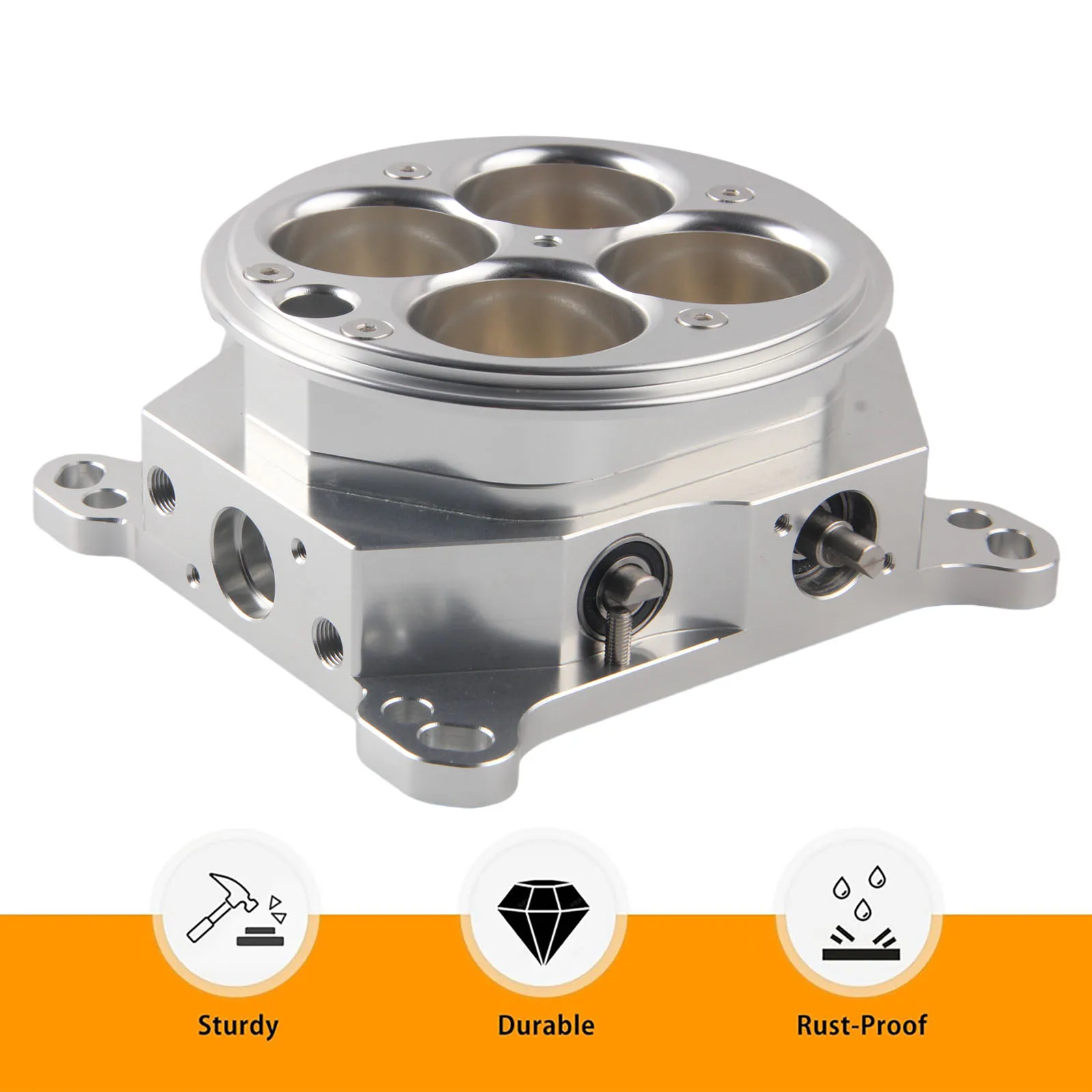

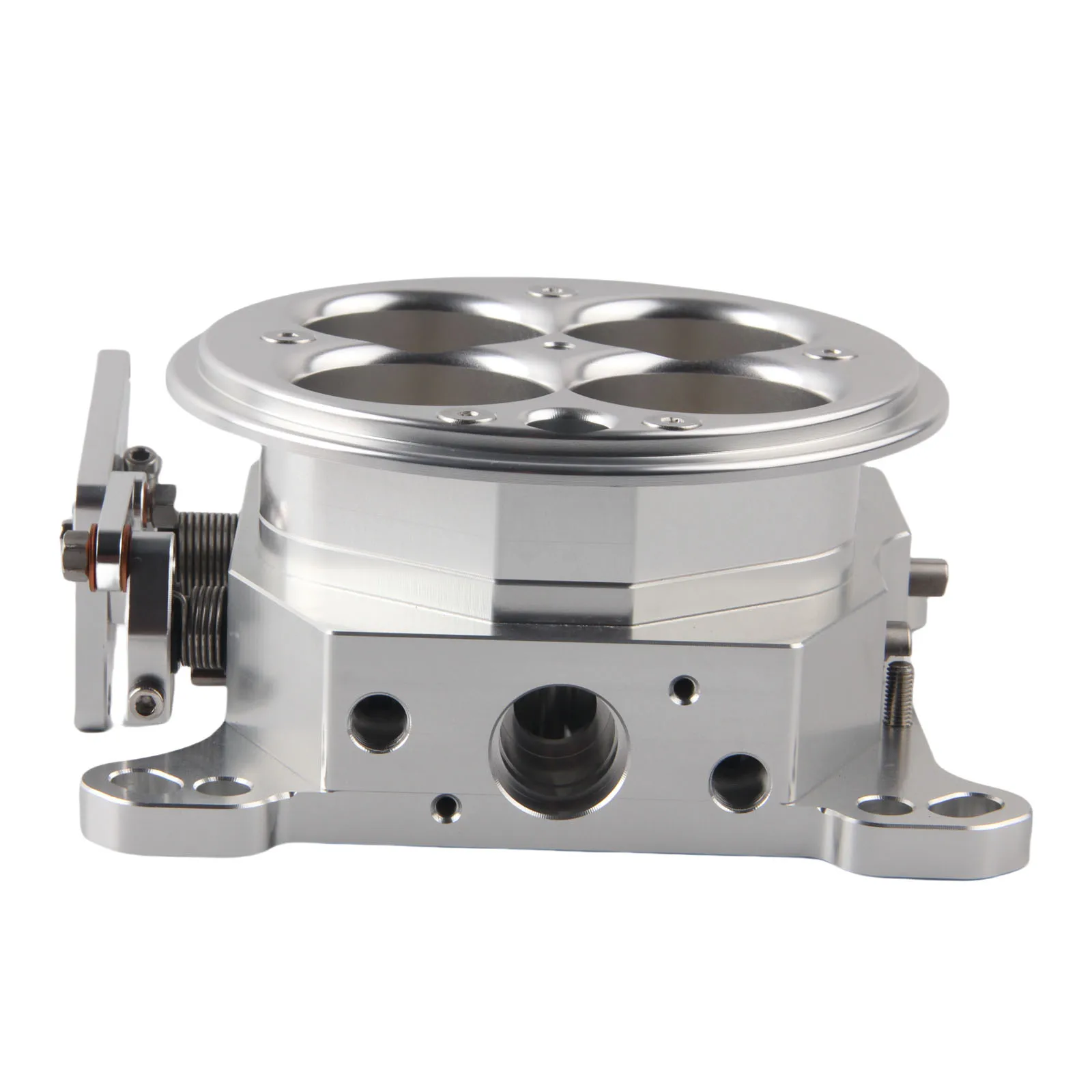

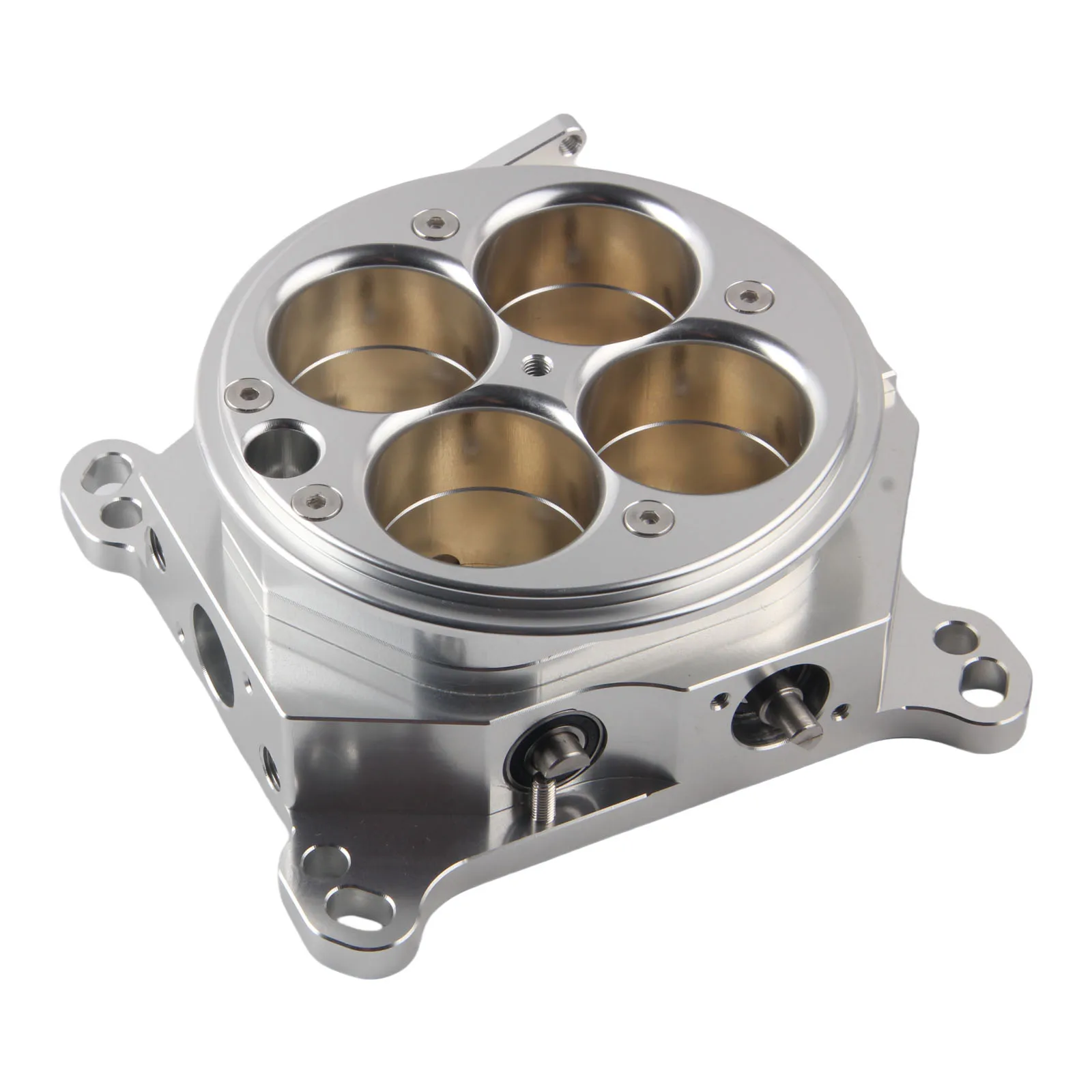

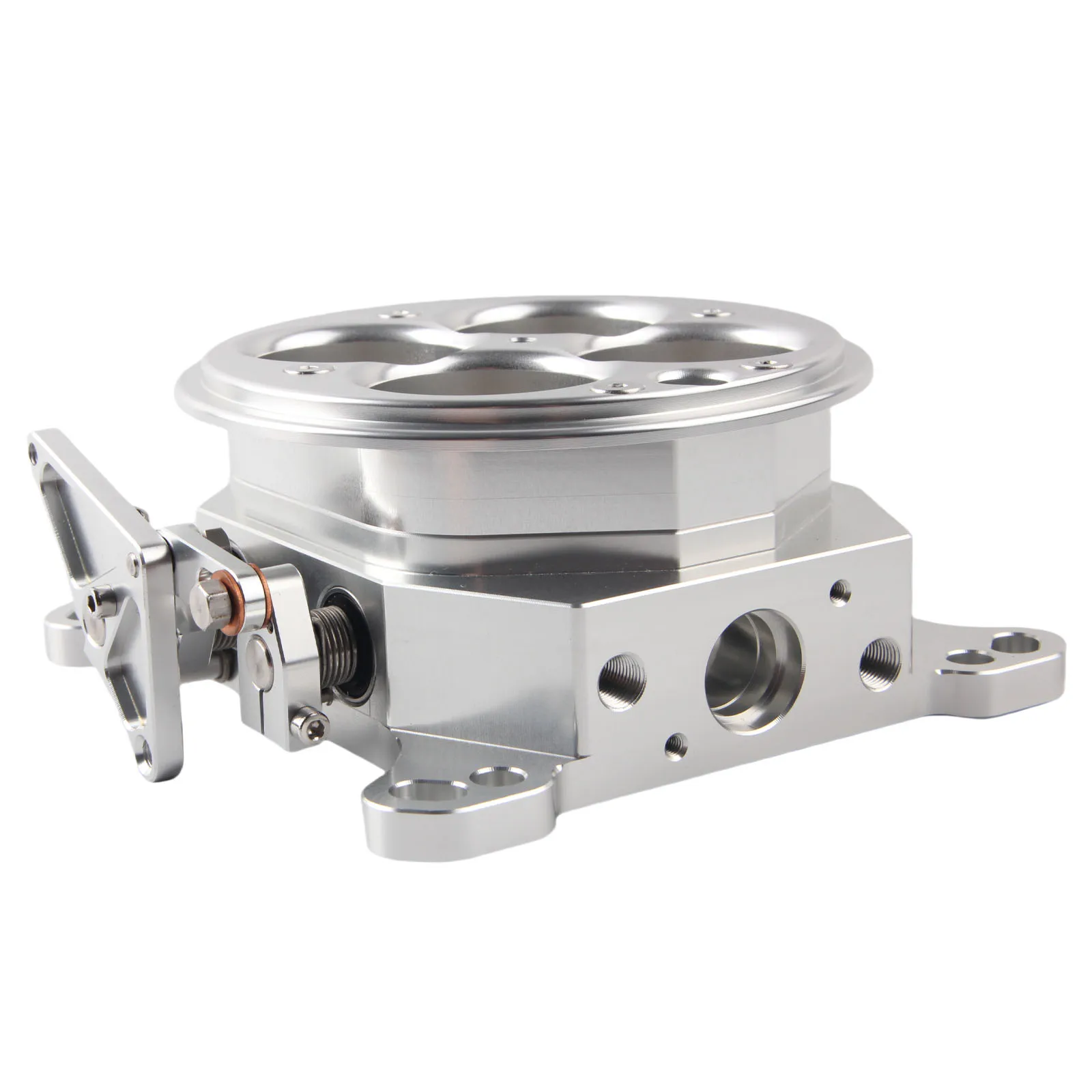

Lo que más me transmite de este cuerpo es el enfoque mecánico: aluminio 6061 T6 mecanizado en CNC y mariposa con aspas de latón. En un taller se nota porque, al manipularlo, el conjunto suele tener buen acabado superficial en los conductos y, sobre todo, ausencia de rebabas que luego generan turbulencias o se acaban depositando con el uso. El 6061 T6, bien mecanizado, aguanta razonablemente bien temperatura y dilatación; no es un material “milagroso”, pero para mariposas que van a trabajar cerca de zonas calientes es una apuesta sensata.

También valoro el detalle de las tolerancias: en este tipo de montaje, la diferencia entre una mariposa que “asienta” limpio y una que tiene juego se nota en:

• Control de cierre/apertura (la respuesta al primer toque de pedal),
• Estabilidad térmica (menos cambios de calibración por dilatación),
• Repetibilidad tras ciclos de calor.

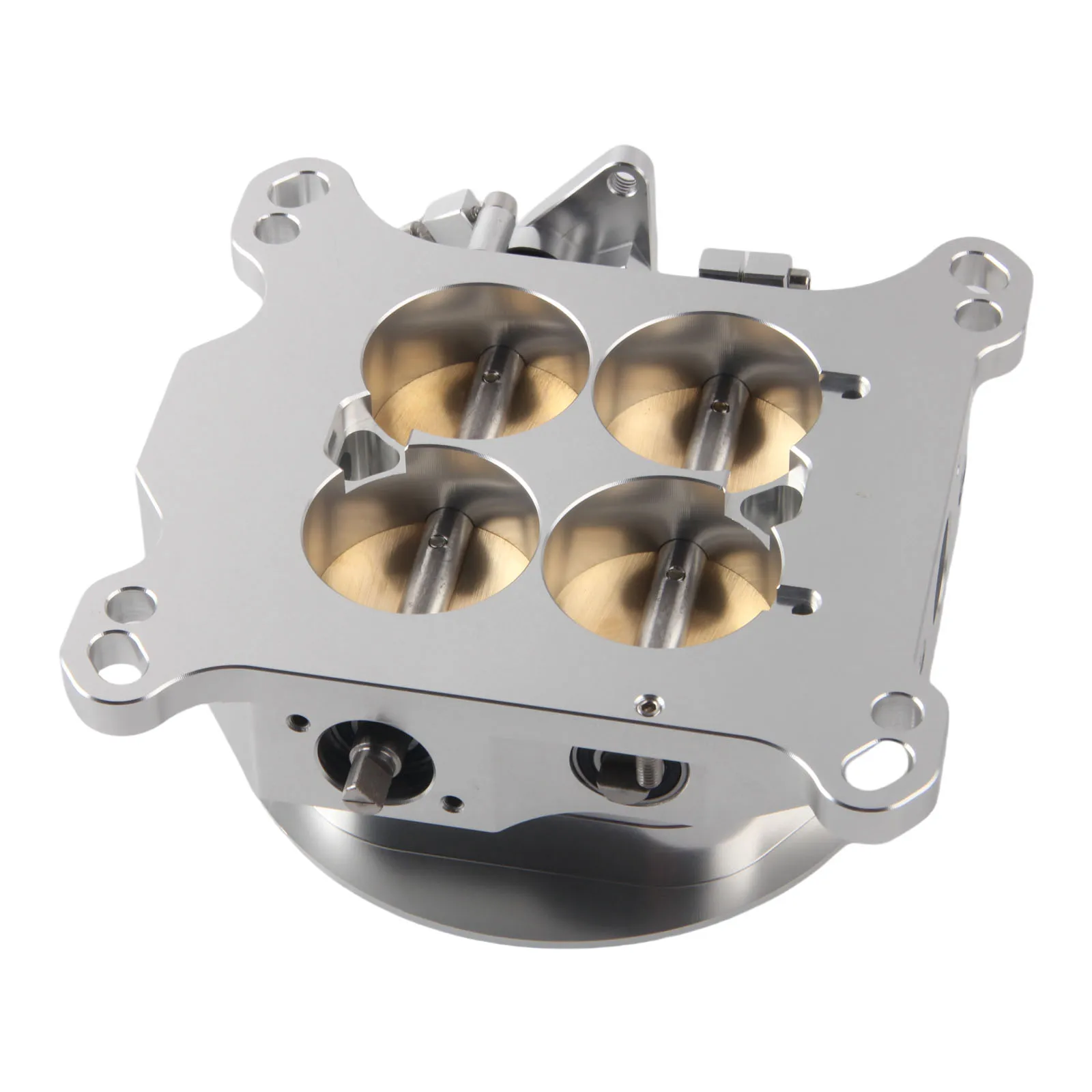

Respecto al latón en las aspas, me suele gustar por dos motivos prácticos: tiende a comportarse bien frente a micro-desajustes y, con el uso, suele mantener mejor el aspecto del borde de contacto. Eso sí, el conjunto hay que montarlo alineado; si la mariposa queda forzada por el colector o por una junta mal colocada, cualquier material sufre, sea latón o aluminio.

Montaje y compatibilidad

Aquí es donde yo pondría el foco para no llevarnos sorpresas. Este cuerpo se vende sin sensor TPS, sin motor IAC, sin juntas ni inyectores, así que tu compatibilidad depende de tu configuración real y de cómo esté montada la gestión del aire.

En instalaciones reales, me he encontrado tres escenarios típicos:

1. Gestión original mantenida (ECU de serie con adaptación): en este caso necesitas reutilizar o montar un TPS compatible con la electrónica que llevas. Si el TPS no es el correcto (curva, rango, impedancias), te cambia la lectura de apertura y la ECU empieza a “interpretar” mal el pedal. Resultado habitual: respuesta irregular o cortes en transición.

2. Gestión aftermarket (ECU programable / standalone): normalmente se monta el conjunto de control (TPS y control de ralentí) acorde al sistema. Aquí el montaje mecánico debe quedar perfecto porque luego la calibración se hace en mapas, pero si hay fugas de vacío o el cierre no es estanco, el ajuste te sale “a trompicones”.

3. Cambio sin tocar control de ralentí: si no incorporas bien el IAC (o equivalente), el ralentí se vuelve caprichoso al apagar/encender caliente, y el coche parece que “busca” régimen.

Además de sensores, la parte de juntas y el alineado es crítica. En mi banco de trabajo, cuando veo una instalación con fugas en el colector o con una junta que no asienta plano, el síntoma es muy típico: la mariposa responde, pero el motor no termina de coger el aire de forma estable en baja carga. Mi consejo práctico:

• Monta con juntas nuevas y del espesor recomendado por el sistema (no reutilices si han sufrido calor).
• Presenta el cuerpo sin apretar, verifica que apoya uniformemente y que las tornillerías no lo fuerzan.
• Revisa el circuito de admisión por fugas de vacío tras el primer arranque: a veces una ligera toma de aire no se nota en estático pero sí en transición.

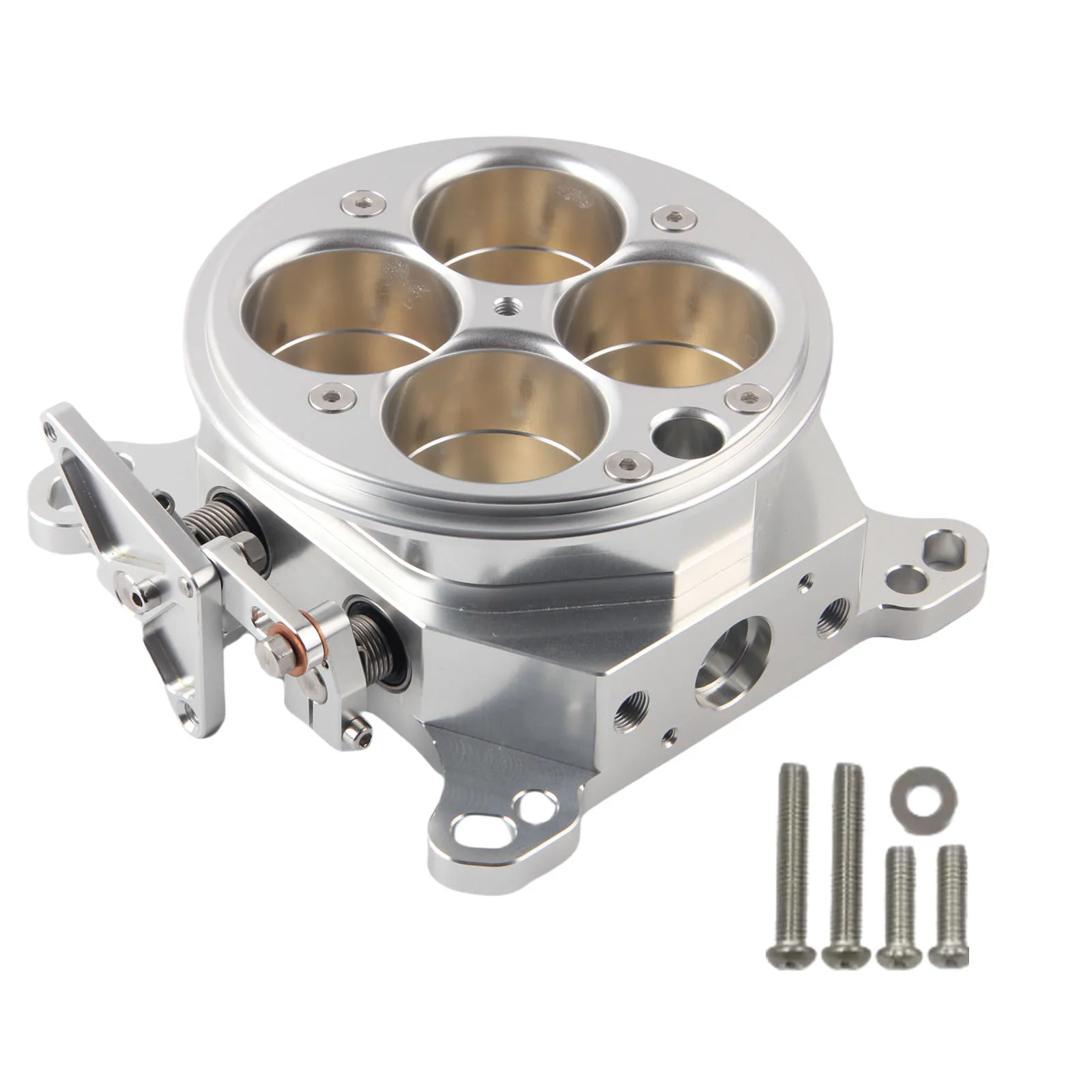

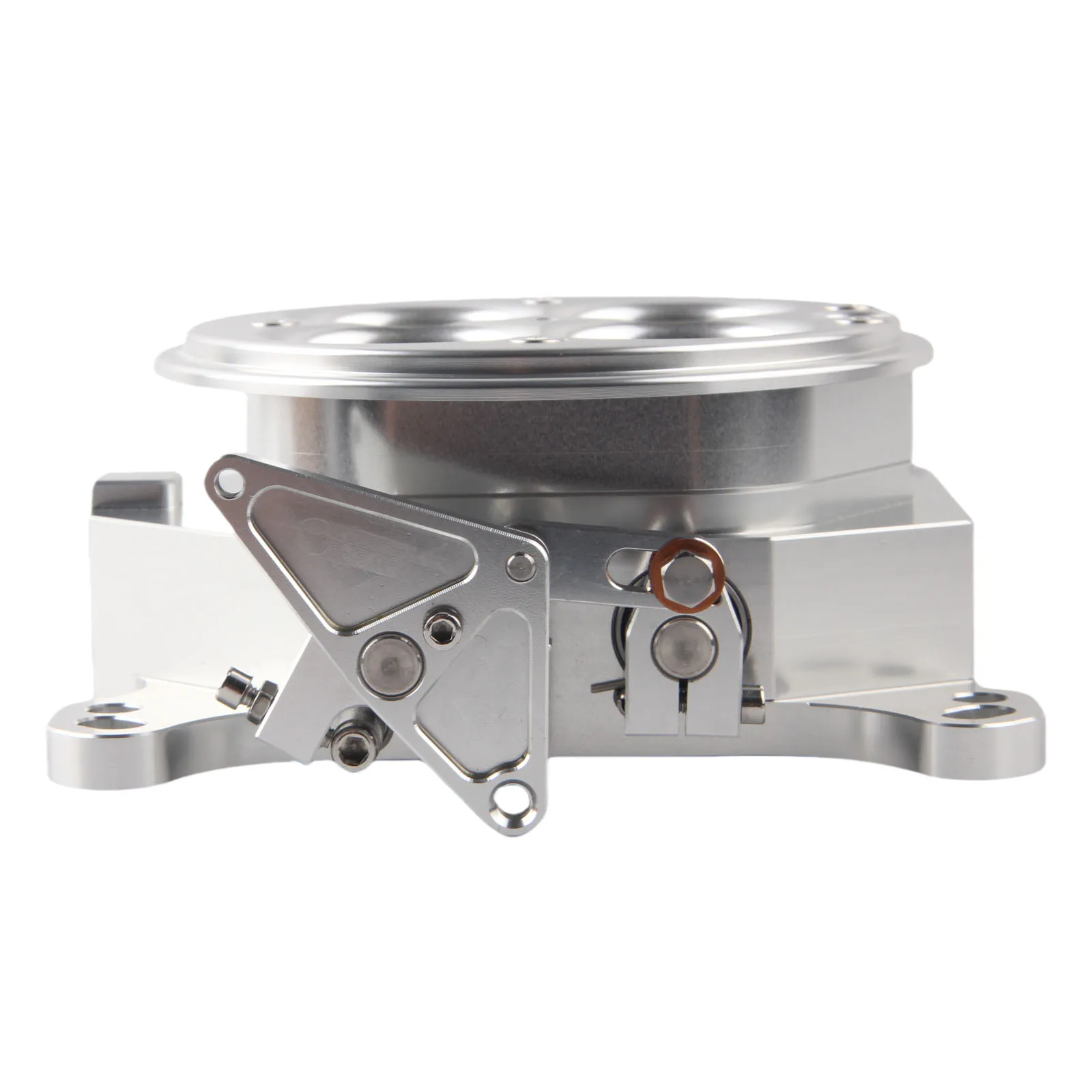

Por último, las “partes incluidas” (brazos y topes de palanquilla) te ayudan, pero el ajuste del varillaje debe hacerse con criterio: juego cero donde debe haber cero, y una apertura completa real, sin que el retorno quede tenso. Si el cierre tiene rozamiento, vas a notar histéresis al soltar gas.

Rendimiento y resultado final

Probé este estilo de mariposa en coches con preparación media donde el objetivo era mejorar respuesta y transición. Lo que noté suele ser una mejora en:

• Aceleraciones más lineales desde apertura parcial (menos “vacío” de aire),
• Recuperaciones donde antes el motor tardaba en responder al primer toque de pedal,
• Sensación general de “más aire disponible” cuando pisas.

El matiz importante es que esa mejora solo aparece bien si hay recalibración. Cuando montas un cuerpo con otro comportamiento de flujo, la ECU necesita ajustar relación aire-combustible y, dependiendo del sistema, la estrategia de ralentí y el enriquecimiento en aceleración. Sin ajuste, no esperes milagros: puede quedarse pobre en ciertas zonas, o al revés, enriquecer donde antes no tocaba.

En términos de estabilidad térmica, con uso real (arranques en frío, trayectos con carga y paradas), el conjunto aguanta razonablemente bien si el montaje no está forzado y las juntas están sanas. Cuando algo falla aquí, casi siempre es por tolerancias “de obra”: junta deformada, tornillos con apriete irregular o un varillaje que no retorna al mismo punto cada vez.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Mecanizado CNC en aluminio 6061 T6: buen aspecto del interior y rigidez suficiente para preparaciones.
• Aspas de latón: suele contribuir a estabilidad y durabilidad del movimiento.
• Enfoque de flujo para preparaciones: ayuda cuando la mariposa original limita la demanda de aire.
• Pensado para control por gestión: permite montar TPS/IAC acorde a tu ECU y configuración.

Aspectos mejorables

• Al venderse sin sensores y sin juntas, el coste real se dispara si partes de cero o si necesitas adaptadores/compatibilidad.
• En la práctica, “universal” implica que hay que hacerlo encajar: sin un TPS correcto y sin un control de ralentí bien montado, la calidad de conducción cae.
• La calibración es obligatoria: si lo montas y te quedas con los mapas originales, es fácil que aparezcan tirones o ralentí inestable.

Como mantenimiento, yo haría un plan sencillo: revisar cada cierto tiempo la carbonilla en la mariposa con producto específico para cuerpos de acelerador y no abusar de limpiezas agresivas que puedan alterar superficies. También revisaría el estado de juntas en cada intervención importante.

Veredicto del experto

Para motores con inyección multipuerto donde se busca una respuesta más fina y el flujo empieza a limitar, es una opción mecánicamente coherente: aluminio 6061 T6 mecanizado y mariposa con aspas de latón suelen dar buena base para calibrar. El “pero” real está en la instalación: si no incorporas TPS e IAC compatibles, no usas juntas correctas y no haces reprogramación, el resultado puede ser inconsistente aunque el cuerpo esté bien hecho. Bien montado y bien ajustado, este tipo de mariposa marca diferencia en la transición de carga y en la sensación general de aceleración.
