Convertidor señal nivel combustible para aforador de depósito

Análisis general del producto

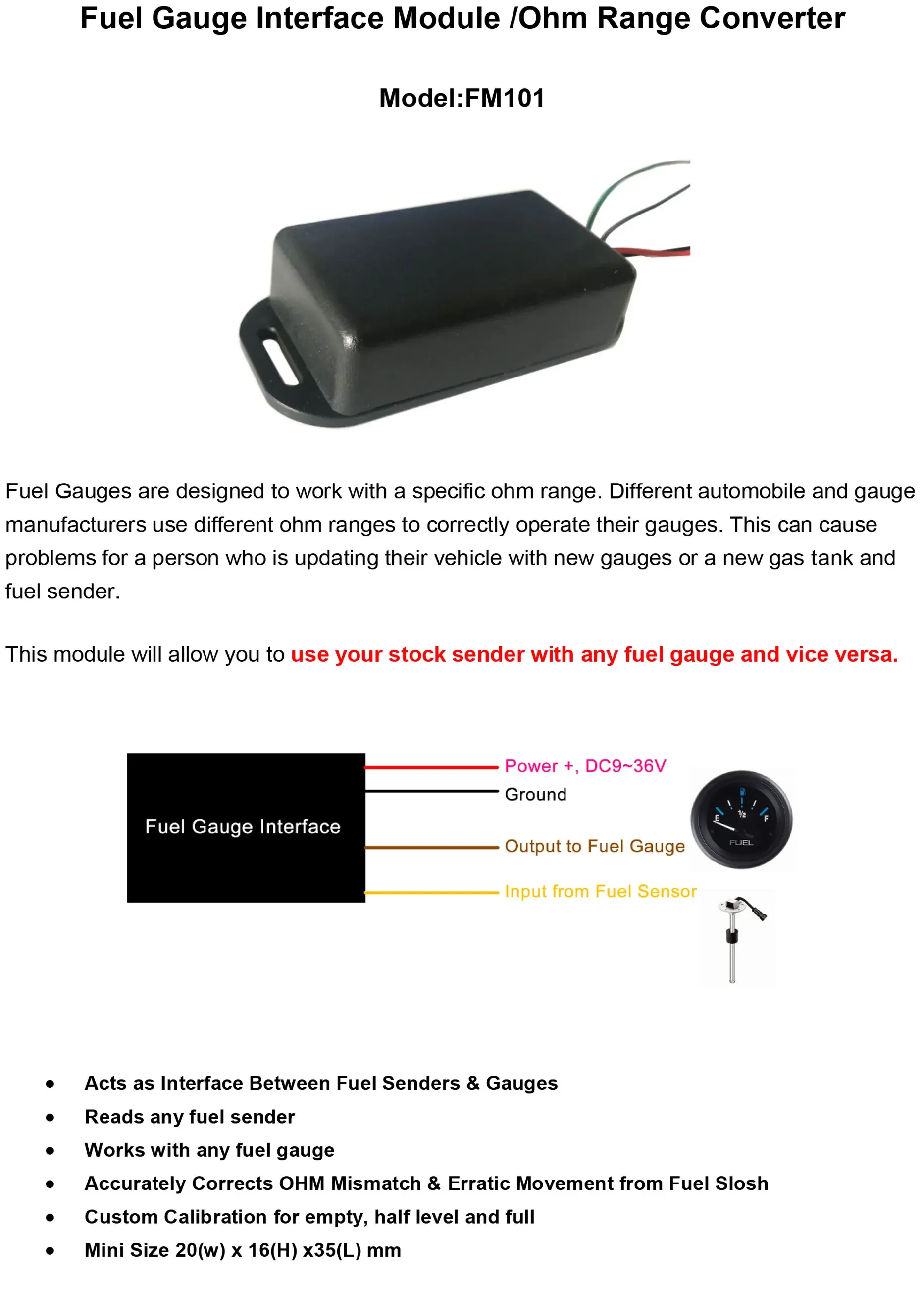

En el taller, cuando un cliente trae un coche con lectura de combustible errática (aguja que se queda fija, “bamboleo” al acelerar, saltos entre cuartos de deposito, o directamente lecturas fuera de rango tras cambiar el conjunto bomba-remitente), casi siempre el problema no es el medidor en si: es la compatibilidad entre el remitente del deposito y la entrada de la instrumentacion. Este tipo de convertidor resistivo (de 190 a 240 ohmios de rango) lo que hace es “poner puente” entre ambos mundos para que el medidor reciba una señal de comportamiento coherente aunque el remitente original y el instalado no sean de la misma marca o especificacion.

Yo lo he usado en varios casos de mantenimiento y restauracion: desde sustituciones puntuales del deposito/bomba por repuesto equivalente hasta proyectos donde se ha reutilizado el cuadro de instrumentos mientras se cambiaba el deposito por otro de diferente fabricante. En todos esos escenarios, la clave ha sido que la instrumentacion analógica o digital trabaje con una entrada resistiva dentro de ese rango, evitando que la aguja se vaya a posiciones “raras” o que el indicador digital muestre porcentajes poco realistas.

Calidad de fabricación y materiales

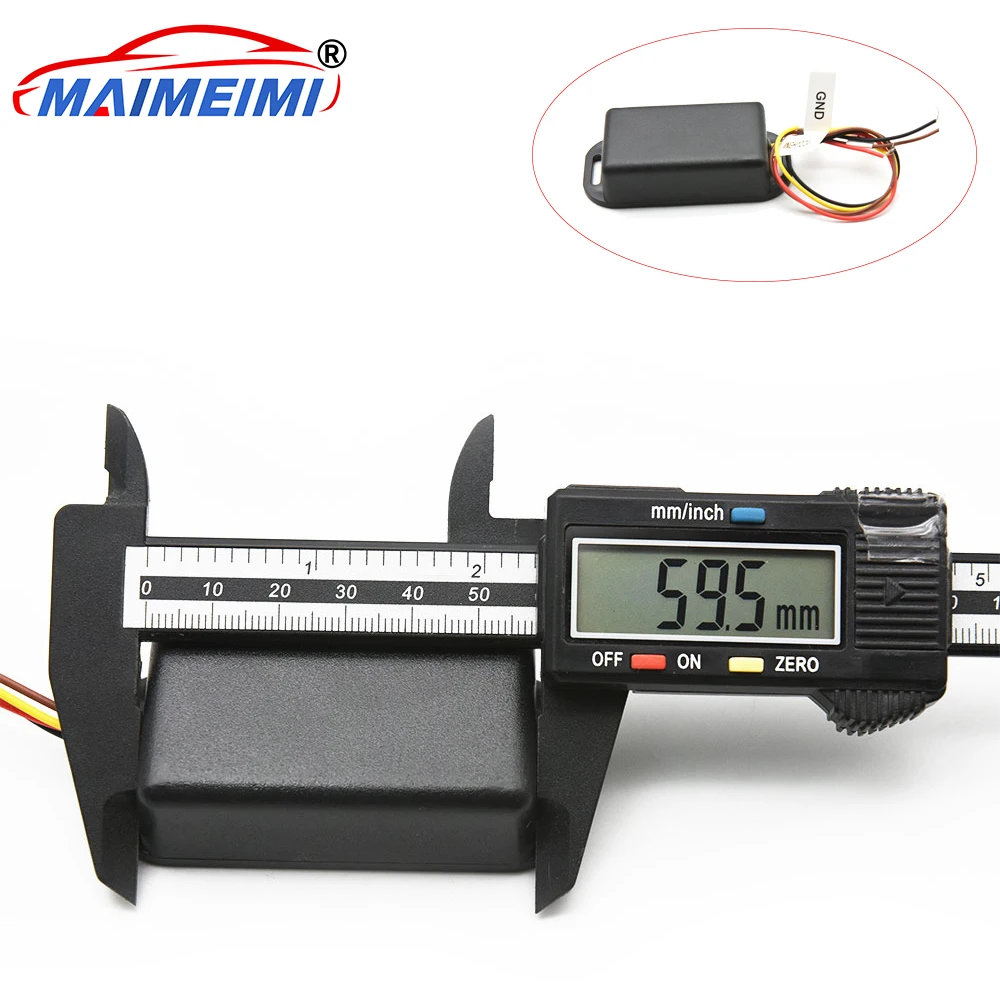

Por la forma de construirse, es un modulo pensado para cableado e integracion discreta: se nota como un “cajetin” compacto de 20 x 16 x 35 mm, con carcasa y encapsulado orientados a soportar la vibracion del vano motor y el trabajo cerca del arnes de la zona del deposito (tanto si lo montas cerca del propio conjunto como si lo escondes en el habitaculo/umbrales usando canalizaciones existentes).

En cuanto a la calidad que busco al instalar este estilo de interface, me fijo en tres cosas:

• Rigidez del conexionado interno: que las soldaduras no queden sometidas a tension y que las patillas/terminales no tengan holgura.
• Resistencia a vibracion: si el modulo va sujeto con bridas o tornillos a un soporte, debe aguantar sin hacer microfalsos contactos.
• Gestión de masas y referencia: al tratarse de una señal resistiva, la estabilidad depende mucho de que el punto de referencia (masa/retorno) sea consistente.

En el uso practico, este tipo de convertidor responde bien siempre que el montaje se haga con cableado limpio (sin empalmes “a pelo”), usando funda termorretráctil y fijando el arnes para que no quede colgando. En uno de mis montajes, el primer ajuste salio bien, pero a las pocas semanas el cliente notaba “temblores” al salir de rotondas: el origen fue un cable con falso contacto por fatiga cerca de una guia; al sanear el empalme y protegerlo, la lectura volvió a ser estable.

Montaje y compatibilidad

El montaje, en general, no es complicado, pero exige rigor porque estas interfaces trabajan con una señal resistiva y cualquier error de referencia o mala conexión te cambia la calibracion.

Pasos que sigo en el taller:

1. Diagnostico previo con multimetro: antes de instalar, compruebo el comportamiento del remitente (ohmios en vacio y aproximaciones) y verifico que el medidor realmente acepta entrada resistiva del rango previsto (190–240 Ω). Si el sistema del coche utiliza otro tipo de entrada (por ejemplo, una estrategia totalmente distinta o un sensor no resistivo), este modulo no te va a “arreglar” la compatibilidad.

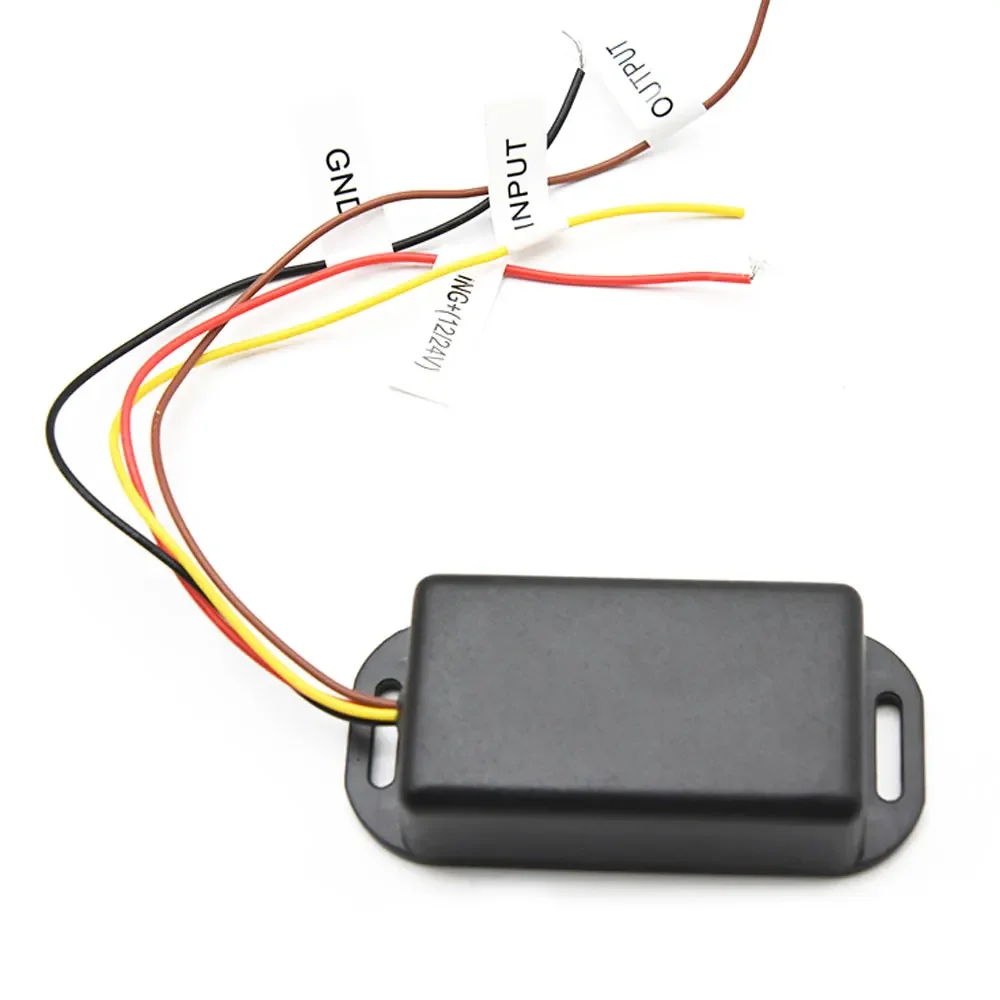

2. Intercalar el convertidor en la ruta correcta: el modulo debe quedar entre el remitente y el medidor, no mezclado en otro punto del circuito. Si inviertes señales, la lectura puede quedar completamente “al revés” o con extremos fuera de rango.
3. Masa fiable: el retorno debe ir a un punto de masa sólido. Yo evito masas compartidas “a la buena” y, cuando hay dudas, verifico continuidad y caida de tension bajo carga (sobre todo si el coche tiene muchos empalmes o se ha restaurado).

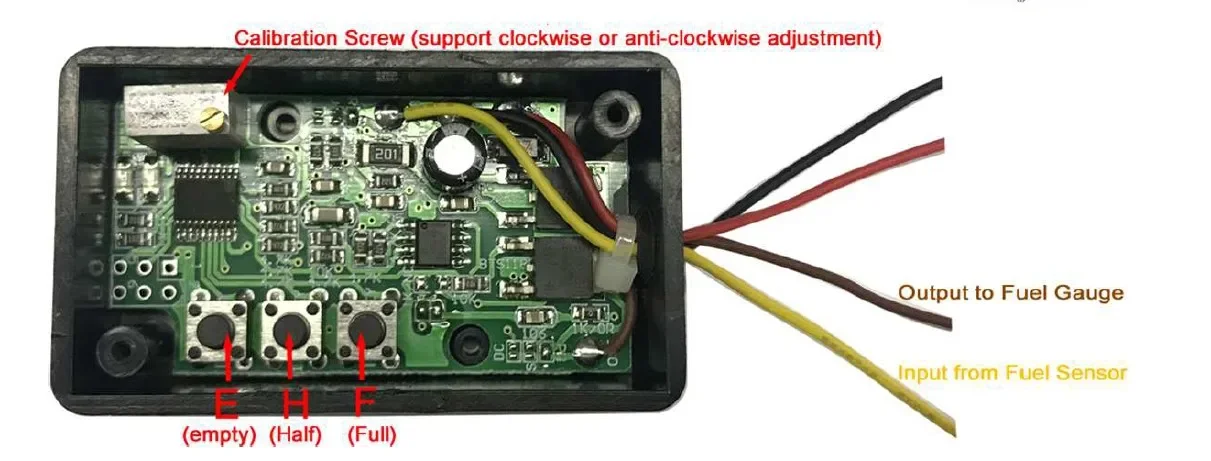

4. Calibracion por puntos: el sistema permite definir comportamiento en vacío, medio y lleno. En la practica, no basta con “tocar” la configuracion; hay que hacerla con el deposito en condiciones lo mas repetibles posible. El medio debe estimarse bien o, si el deposito no permite medir con exactitud, al menos usar una referencia consistente (por ejemplo, tras un llenado y un repostaje controlado).

Compatibilidad real (lo que he visto):

• En coches con cuadro analógico funciona bien siempre que el medidor sea de entrada resistiva y el remitente esté dentro del rango 190–240 Ω.
• En cuadros digitales con entrada estándar de resistencia, la coherencia de la lectura suele mejorar mucho; lo importante es que el porcentaje o aguja dependan de la señal resistiva y no de una funcion digital interna con otra logica.

Donde suele aparecer el problema es cuando el remitente instalado, aun “equivalente”, no está dentro de ese rango o su curva no coincide con la esperada. Aqui es donde el modulo ayuda, pero no milagrea: si el sensor real esta fuera de 190–240 Ω, la calibracion ya no puede construir una lectura correcta.

Rendimiento y resultado final

El rendimiento que busco en este tipo de instalacion no es “mas potencia” ni nada similar; es estabilidad y linealidad percibida.

En mi experiencia, tras calibrar:

• La aguja deja de quedarse clavada en ciertos rangos.
• El indicador responde con mas continuidad cuando el deposito cambia de nivel (por ejemplo, al aparcar en pendiente o al salir a autopista con cambios de carga).
• Los saltos bruscos suelen desaparecer si el cableado y la masa estan bien resueltos.

En un caso concreto, un vehiculo urbano con cuadro analógico y el deposito sustituido por otro compatible de proveedor alternativo mostró lecturas desacompasadas. Tras la instalacion y calibracion de extremos (vacío y lleno) y el punto medio, la aguja se comportó de forma razonable: ya no se “desplazaba” en el ultimo cuarto como pasaba antes. Aun asi, note un pequeño desfase en la zona media cuando el cliente hacia la calibracion con el deposito “a ojo”; al rehacerla con un repostaje mas controlado, se corrigio.

El modulo, al ser resistivo y discreto, no introduce retardos grandes por si mismo. Si notas lentitud, casi siempre es cableado, amortiguacion del sistema del coche o la propia respuesta del remitente.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Resuelve incompatibilidades entre remitente y medidor cuando ambos trabajan con señal resistiva y el remitente esta dentro de 190–240 Ω.
• Calibracion configurable en vacío, medio y lleno, lo que te permite ajustar el comportamiento a la curva real del conjunto instalado.
• Tamaño compacto (20 x 16 x 35 mm), facilitando integracion discreta y reduciendo interferencias por cableado largo.
• Buena utilidad en restauraciones y coches modificados donde se conserva cuadro original y se cambia deposito/bomba.

Aspectos mejorables (desde el punto de vista de instalador):

• La experiencia mejora mucho si el manual trae referencias visuales claras para identificar la conexion correcta (entrada/salida hacia remitente/medidor). Si no, te obliga a apoyarte mas en mediciones.
• En coches con arnes viejo, el convertidor por si solo no evita problemas: si hay oxidacion o empalmes deficientes, la lectura seguirá “temblando” aunque el modulo sea correcto.
• La calibracion exige paciencia y condiciones repetibles del deposito; si el operario quiere hacerlo “rápido”, el resultado final no sera todo lo fino que podria.

Veredicto del experto

Si trabajas con coches donde se han cruzado cuadros y depositos de diferentes fabricantes, este convertidor resistivo de 190–240 Ω es una solucion práctica y bastante directa. Yo lo consideraria una buena opcion cuando:

• el sistema acepta entrada resistiva,
• el remitente nuevo cae dentro del rango,
• y el montaje se hace con masa fiable y cableado bien terminado,
• y te tomas en serio la calibracion de vacío, medio y lleno con referencias realistas.

No lo veo como un producto “para improvisar”: la compatibilidad depende del rango de ohmios y la calidad del cableado. Pero cuando todo encaja, el resultado final suele ser una lectura mucho mas coherente, con menos desconcierto para el conductor y con un funcionamiento estable en el dia a dia.
