Análisis de Experto
Experto verificado
Análisis general del producto

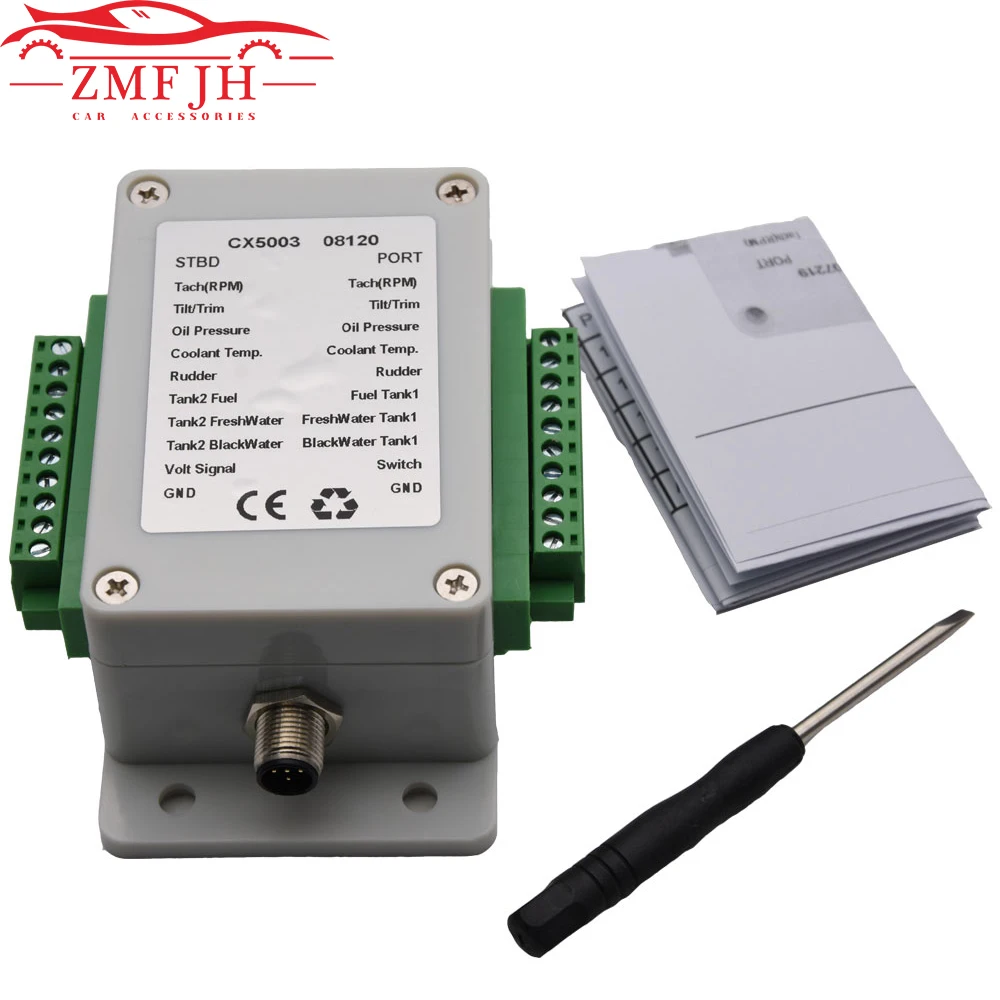

El CX5003 es un convertidor orientado a instalaciones marinas con red NMEA2000 en las que todavía se quieren conservar sensores resistivos convencionales. Su función resulta especialmente interesante cuando los aforadores, sensores de temperatura o transmisores de presión funcionan correctamente, pero los instrumentos originales se han sustituido por pantallas multifunción compatibles con NMEA2000.
En mis montajes, este tipo de solución evita cambiar sensores que ya están correctamente instalados en depósitos o motores. El convertidor recibe la variación de resistencia y la publica en la red digital para que puedan visualizarla los instrumentos compatibles. No es un dispositivo pensado para convertir cualquier señal analógica, sino para trabajar con sensores resistivos dentro de unos rangos concretos.
El hecho de disponer de doble canal permite plantear instalaciones con más de una línea de medición sin recurrir inmediatamente a varios módulos independientes. La capacidad de gestionar hasta 18 parámetros ofrece margen para instalaciones con varios depósitos y diferentes variables de motor, aunque la configuración debe hacerse con criterio para evitar asignaciones erróneas.
Calidad de fabricación y materiales
La alimentación de 9 a 32 V CC cubre prácticamente las redes eléctricas habituales de embarcaciones de recreo, tanto de 12 como de 24 voltios. El consumo aproximado de 120 mA no supone una carga relevante para una instalación bien dimensionada, aunque conviene incluir la protección correspondiente en el circuito de alimentación.
La protección IP67 es un punto favorable para colocarlo en zonas técnicas, cofres de motor o compartimentos próximos a depósitos. Aun así, no interpretaría ese grado de protección como una autorización para dejarlo expuesto permanentemente al agua salada. En una instalación marina, la corrosión suele aparecer antes en los terminales y empalmes que en la electrónica. Por eso utilizo conectores adecuados, funda termorretráctil adhesiva y puntos de cableado situados por encima de posibles acumulaciones de agua.
El rango de funcionamiento entre -30 y 75 °C resulta suficiente para la mayoría de compartimentos protegidos. En zonas muy cercanas a un motor, recomiendo comprobar la temperatura real y evitar que el módulo quede pegado a colectores, turbos o conductos de escape.
Montaje y compatibilidad

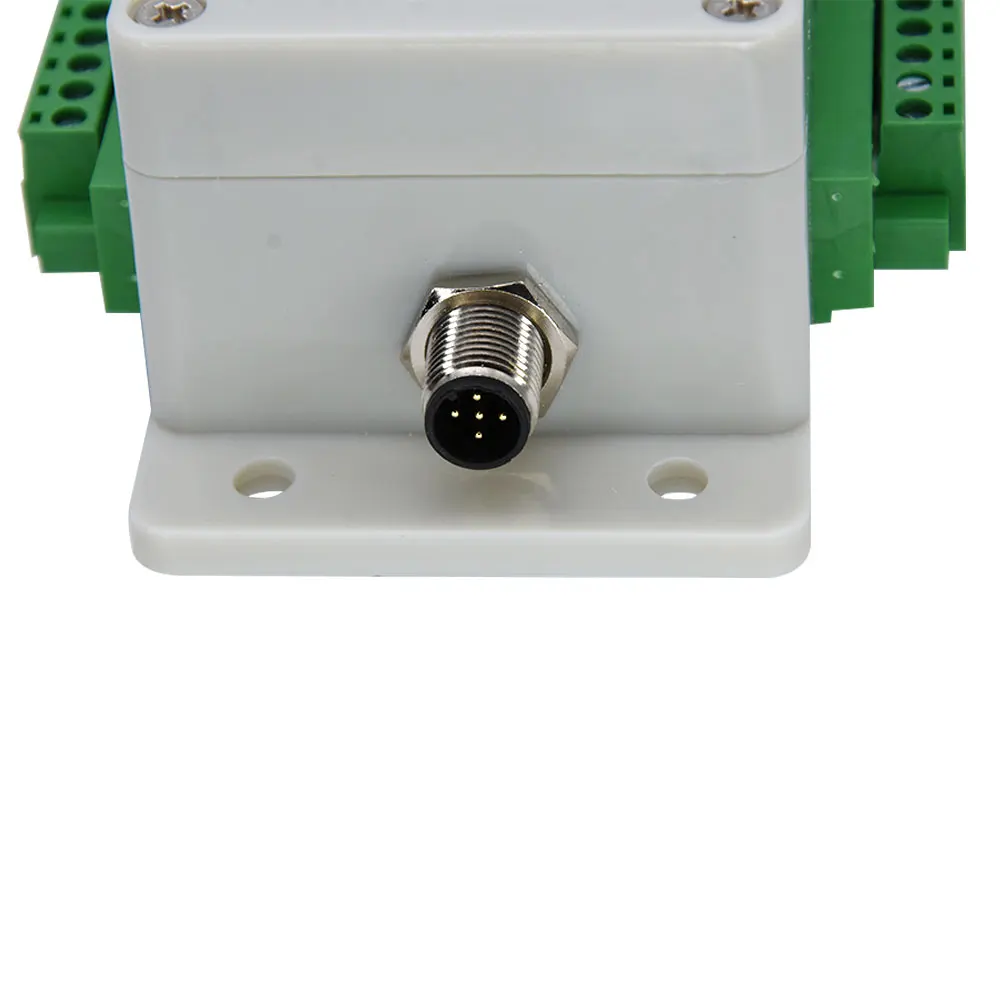

El montaje no es especialmente complicado, pero exige identificar correctamente cada sensor antes de conectar los cables. La interfaz Micro-C NMEA2000 facilita la integración en una red ya instalada, siempre que esta disponga de alimentación, terminadores y una topología correcta. El convertidor no corrige una red mal terminada ni compensa una caída de tensión excesiva.

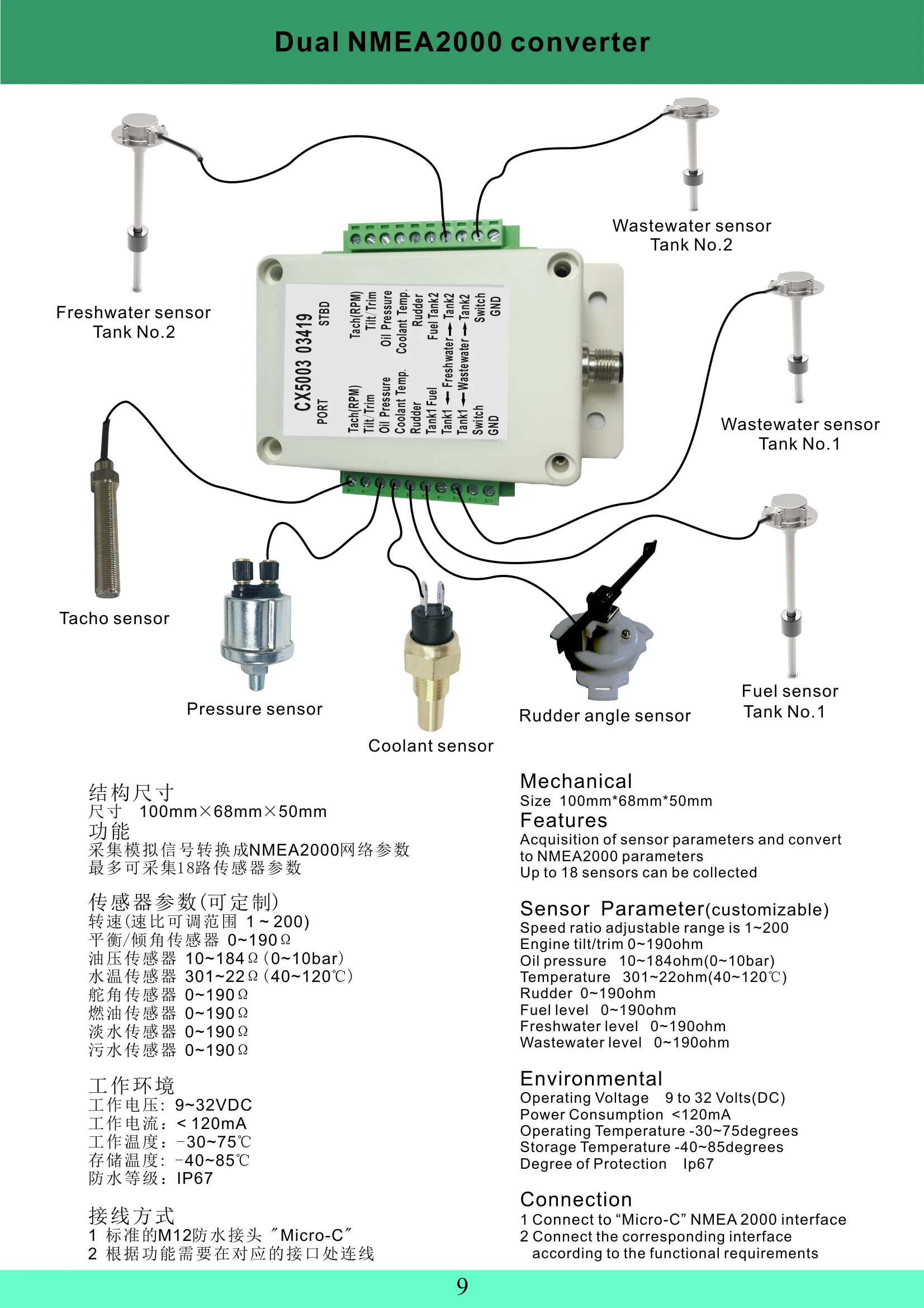

El punto más importante es la curva resistiva. Para niveles de combustible, agua dulce y aguas residuales se contemplan sensores de 0 a 190 ohmios. En presión de aceite, el rango indicado es de 10 a 184 ohmios, mientras que la temperatura trabaja con una relación de 301 a 22 ohmios entre 40 y 120 °C. Estos valores no deben confundirse con la simple resistencia medida en vacío: hay que conocer cómo varía el sensor a lo largo de su recorrido o temperatura.
Antes de cerrar la instalación, compruebo la resistencia con un multímetro en varios puntos y comparo las lecturas con la configuración seleccionada. También separo los cables de los sensores de los conductores de potencia del motor y del alternador para reducir la posibilidad de lecturas inestables.
No lo considero un accesorio adecuado para un turismo convencional. NMEA2000 es un estándar propio del entorno náutico y no equivale directamente a una red CAN de automoción, aunque ambos sistemas utilicen comunicación digital sobre bus.
Rendimiento y resultado final
En una instalación con varios niveles de depósito, la principal ventaja es poder conservar los aforadores existentes y mostrar sus valores en una pantalla central. El resultado depende más de la calidad y del estado del sensor original que del propio convertidor. Un aforador con pista desgastada seguirá produciendo saltos aunque el módulo esté correctamente configurado.
La relación de velocidad ajustable de 1 a 200 permite adaptar la lectura a distintas aplicaciones, pero no sustituye una calibración mecánica correcta. En depósitos de geometría irregular, recomiendo realizar una calibración por puntos y no conformarse con una escala lineal, ya que la mitad física del depósito no siempre corresponde a la mitad de su volumen útil.
Tras la puesta en servicio, conviene comparar durante varias horas las lecturas digitales con los instrumentos originales. Si aparece una diferencia constante, normalmente se debe a la escala o al tipo de sensor seleccionado. Si la lectura oscila, revisaría primero la masa, los empalmes y el propio aforador.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integra sensores resistivos tradicionales en una red NMEA2000.
- Admite alimentación de 9 a 32 V CC.
- Permite centralizar numerosos parámetros.
- La conexión Micro-C simplifica su incorporación a una red existente.
- La protección IP67 facilita su instalación en compartimentos técnicos.
- Evita sustituir sensores que todavía funcionan correctamente.
Aspectos mejorables:
- La compatibilidad depende estrictamente de la curva resistiva del sensor.
- No sirve para cualquier sensor analógico ni para señales de tensión sin adaptación adicional.
- La configuración puede requerir tiempo cuando hay muchos parámetros.
- La protección IP67 no elimina la necesidad de sellar correctamente los empalmes.
- Sería conveniente disponer de instrucciones de calibración especialmente detalladas para depósitos no lineales.
Frente a un sistema basado en sensores NMEA2000 nativos, la ventaja principal está en el coste y en la reutilización de componentes. A cambio, se pierde parte de la sencillez de una instalación completamente digital desde el sensor hasta la pantalla.
Veredicto del experto
Considero el CX5003 una solución práctica para modernizar una instalación marina sin desmontar todos los sensores existentes. Su rendimiento puede ser estable y preciso cuando se respetan los rangos resistivos, se configura correctamente cada entrada y se instala con un cableado limpio.
Lo recomendaría especialmente en embarcaciones con instrumentos antiguos, varios depósitos y una red NMEA2000 ya operativa. No lo compraría sin comprobar antes la curva exacta de los sensores instalados. Esa verificación es la diferencia entre una integración fiable y una pantalla que muestra valores aparentemente correctos, pero poco útiles en navegación.
