Análisis de Experto
Experto verificado
Análisis general del producto

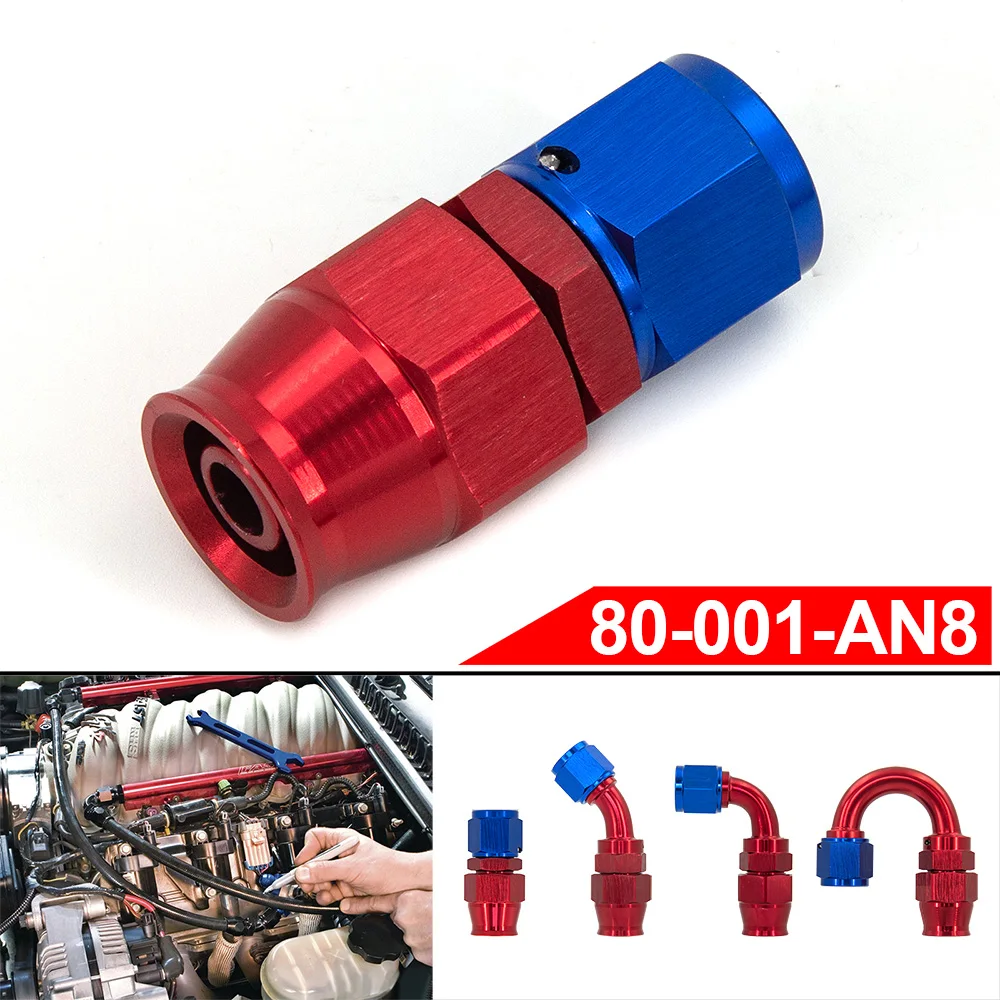

He utilizado este tipo de racor giratorio en instalaciones de combustible, aceite y vacío donde una manguera de PTFE necesita cambiar de dirección sin quedar forzada. La principal ventaja de este modelo es que permite escoger entre varias orientaciones: recta, 45, 90 o 180 grados. Esa posibilidad simplifica bastante el diseño de la línea, especialmente en compartimentos de motor con poco espacio alrededor del colector de admisión, la rampa de combustible o el filtro.
La construcción corresponde a un racor reutilizable para manguera de PTFE con trenzado exterior de acero inoxidable o nailon. No lo consideraría un accesorio universal para cualquier tubo: la compatibilidad depende tanto del diámetro AN elegido como del sistema de montaje específico de la manguera. En este caso, las medidas disponibles son AN6 y AN8, por lo que conviene comprobar cuidadosamente ambas partes antes de realizar el pedido.
Calidad de fabricación y materiales
El cuerpo está fabricado en aleación de aluminio y presenta un acabado gris anodizado. Este material permite mantener un peso reducido, algo apreciable cuando se montan varias líneas en un vano motor, aunque exige evitar golpes y mordazas agresivas durante el montaje. El acabado exterior también ayuda a proteger la superficie frente a la oxidación ambiental, pero no sustituye una correcta protección cuando el racor queda expuesto a sal, humedad o productos químicos.
En las unidades que he manejado, el aspecto más importante no es solo la apariencia exterior, sino la calidad de las roscas y la precisión de la zona de sujeción. La rosca debe entrar a mano varias vueltas, sin cruzarse ni presentar puntos duros. También reviso siempre que el interior no tenga rebabas de mecanizado, porque cualquier arista puede dañar el tubo de PTFE o dificultar el paso del fluido.
El diseño de una sola pieza resulta interesante frente a soluciones compuestas por varios adaptadores. Al reducir el número de uniones, también disminuyen los posibles puntos de fuga y se consigue un recorrido interior más limpio. Como referencia de este tipo de producto, los racores equivalentes del mercado suelen emplear aluminio y ofrecer configuraciones rectas y anguladas para líneas de combustible o aceite.
Montaje y compatibilidad
El montaje requiere trabajar con precisión. Primero corto la manguera de PTFE con una herramienta adecuada, procurando que el extremo quede perfectamente perpendicular. En las mangueras trenzadas de acero inoxidable suelo envolver la zona de corte con cinta para evitar que los filamentos se abran, y después limpio cuidadosamente cualquier resto metálico o de PTFE.
Antes de apretar, presento el racor en la posición definitiva y compruebo que la manguera no queda retorcida. En una instalación realizada sobre un BMW E36 325i preparado para tandas, con aproximadamente 210.000 kilómetros, la versión de 90 grados permitió separar la línea de combustible del colector de admisión y evitar un radio de curvatura demasiado cerrado. La diferencia frente a un racor recto fue clara: la manguera quedó sin tensión y fue más sencillo sujetarla con abrazaderas al chasis.
En un Volkswagen Golf GTI Mk5 con unos 175.000 kilómetros, utilicé una orientación de 45 grados para una línea situada junto a la caja del filtro de aire. El montaje resultó limpio, aunque fue necesario presentar primero todo el recorrido antes de fijar el extremo. Cambiar la orientación después de apretar puede retorcer la manguera o transmitir esfuerzos al racor.
Es fundamental no confundir AN6 con AN8. Aunque visualmente son similares, no son intercambiables. Tampoco utilizaría este accesorio con mangueras de goma convencionales, silicona o tubos que no estén diseñados para recibir un racor de PTFE. Si la instalación trabaja con combustible, aceite o etanol, deben verificarse también la compatibilidad química y las especificaciones de presión y temperatura de la propia manguera, que no quedan determinadas únicamente por el racor.
Rendimiento y resultado final
Una vez correctamente instalado, el racor cumple bien su función principal: orientar la línea y mantener un recorrido ordenado. En una instalación de aceite sobre un Subaru Impreza WRX con cerca de 160.000 kilómetros, la elección de un ángulo de 180 grados ayudó a invertir la dirección de salida sin añadir otro adaptador. Tras varios ciclos de calentamiento y enfriamiento, no observé movimientos anómalos ni pérdidas en la unión.
El resultado depende mucho más de la preparación del extremo y del apriete correcto que de la fuerza aplicada. Apretar en exceso puede deformar el conjunto o dañar la rosca, mientras que un apriete insuficiente puede provocar una pequeña fuga que solo aparece cuando el circuito alcanza temperatura. Después del primer arranque, reviso siempre la unión en frío y de nuevo tras un recorrido corto, con el motor apagado y la zona limpia para detectar cualquier rastro.
Frente a adaptadores económicos de varias piezas, este racor permite una instalación más compacta y con menos uniones. Frente a racores de fabricantes especializados, la principal diferencia suele estar en la documentación disponible, la uniformidad de las tolerancias y la existencia de valores de apriete claramente definidos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Varias orientaciones disponibles para resolver recorridos complicados.
- Peso reducido gracias al cuerpo de aluminio.
- Diseño compacto con menos uniones intermedias.
- Compatible con mangueras de PTFE trenzadas de acero inoxidable o nailon.
- Acabado gris discreto y apropiado para instalaciones de motor.
Aspectos mejorables:
- No se aportan valores concretos de presión, temperatura ni par de apriete.
- La ausencia de instrucciones obliga a tener experiencia con racores de PTFE.
- Es necesario confirmar con precisión la medida AN y el tipo exacto de manguera.
- El acabado de aluminio puede marcarse si se utilizan herramientas inadecuadas.
- No incluye la manguera ni accesorios adicionales de instalación.
Veredicto del experto
Me parece una solución práctica para proyectos de modificación, sustitución de líneas y restauraciones en las que el espacio obliga a controlar muy bien la orientación de la manguera. Su mayor valor está en poder elegir entre varios ángulos y mantener una instalación compacta sin recurrir a una cadena de adaptadores.
Lo recomendaría para quien ya conozca el montaje de mangueras de PTFE y pueda verificar la medida AN, el recorrido y las exigencias del circuito. No lo instalaría de forma improvisada en una línea de combustible presurizada sin comprobar previamente la compatibilidad de todos los componentes. Con un corte limpio, una preparación correcta y revisiones periódicas frente a vibraciones y fugas, puede ofrecer un resultado ordenado y fiable dentro de las limitaciones propias de un racor de aluminio de este tipo.
