Análisis general del producto
Este conector en T de tres vías es una pieza básica para ampliar una red NMEA 2000 sin rehacer todo el cableado. Su función es sencilla, pero eléctricamente importante: mantiene la continuidad del backbone y proporciona una derivación para conectar un instrumento, un sensor, una pantalla multifunción o un cable de alimentación.
En una instalación bien planteada, los dos puertos laterales forman parte del backbone y el puerto perpendicular se utiliza para el cable Drop hacia el equipo. No conviene emplearlo para encadenar dispositivos entre sí, ya que cada elemento debe disponer de su propia derivación. La red NMEA 2000 utiliza una topología lineal y necesita un terminador de 120 ohmios en cada extremo físico del backbone para conservar la integridad de la señal.
Lo considero especialmente útil en ampliaciones puntuales: añadir un transductor de viento en una embarcación de crucero, integrar una pantalla adicional en el puesto de gobierno o incorporar un gateway de motor sin desmontar la red existente.
Calidad de fabricación y materiales

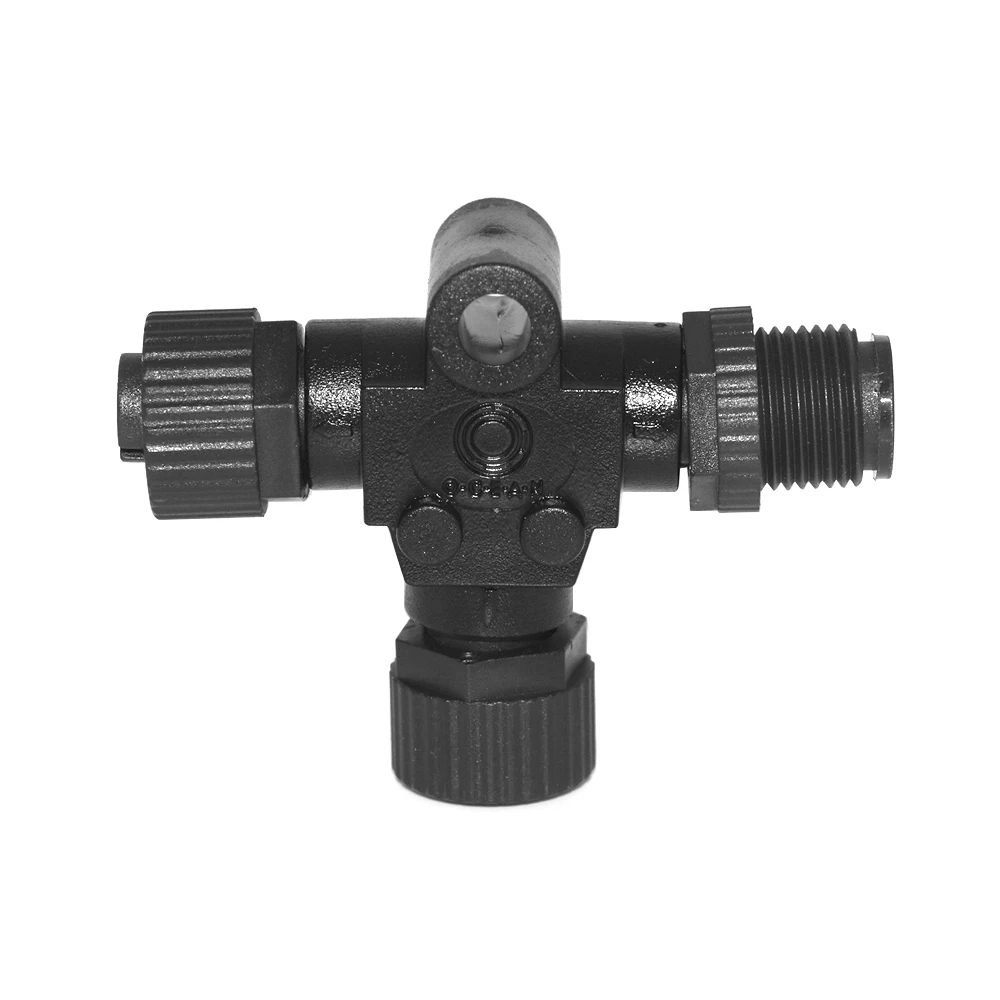

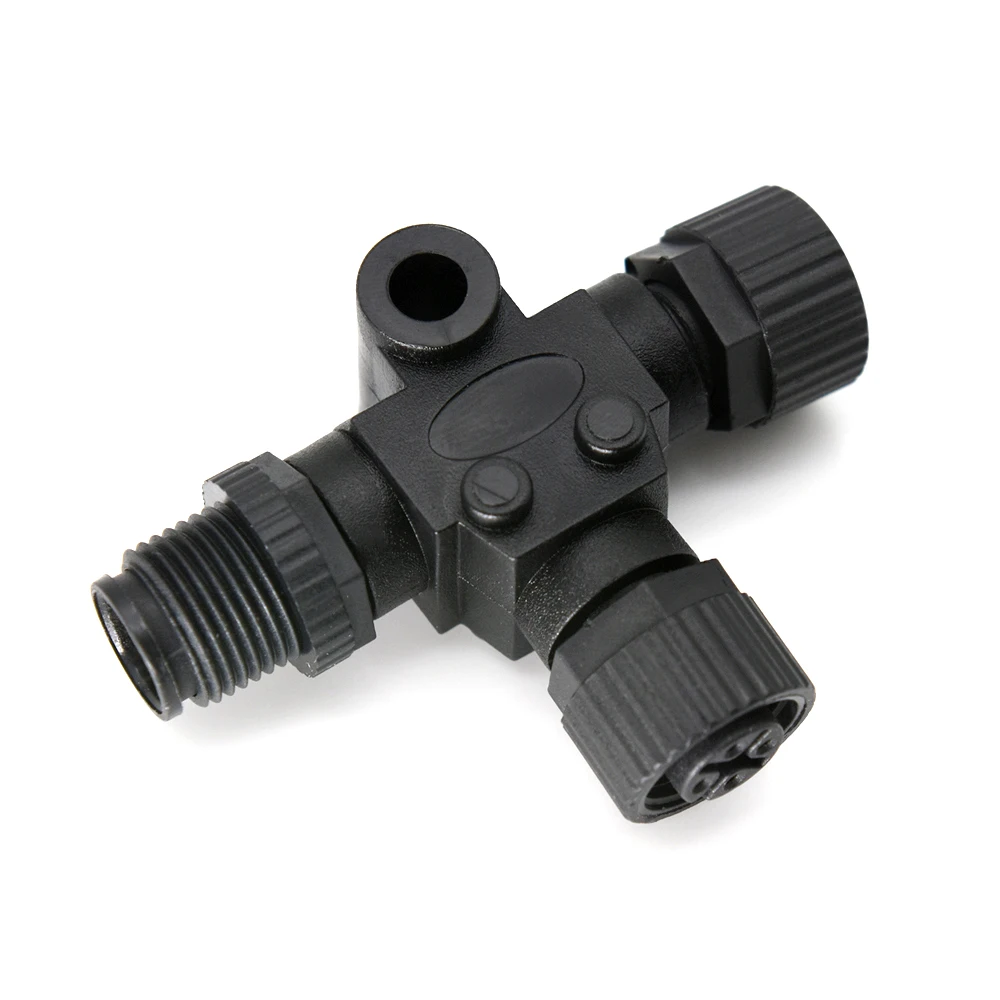

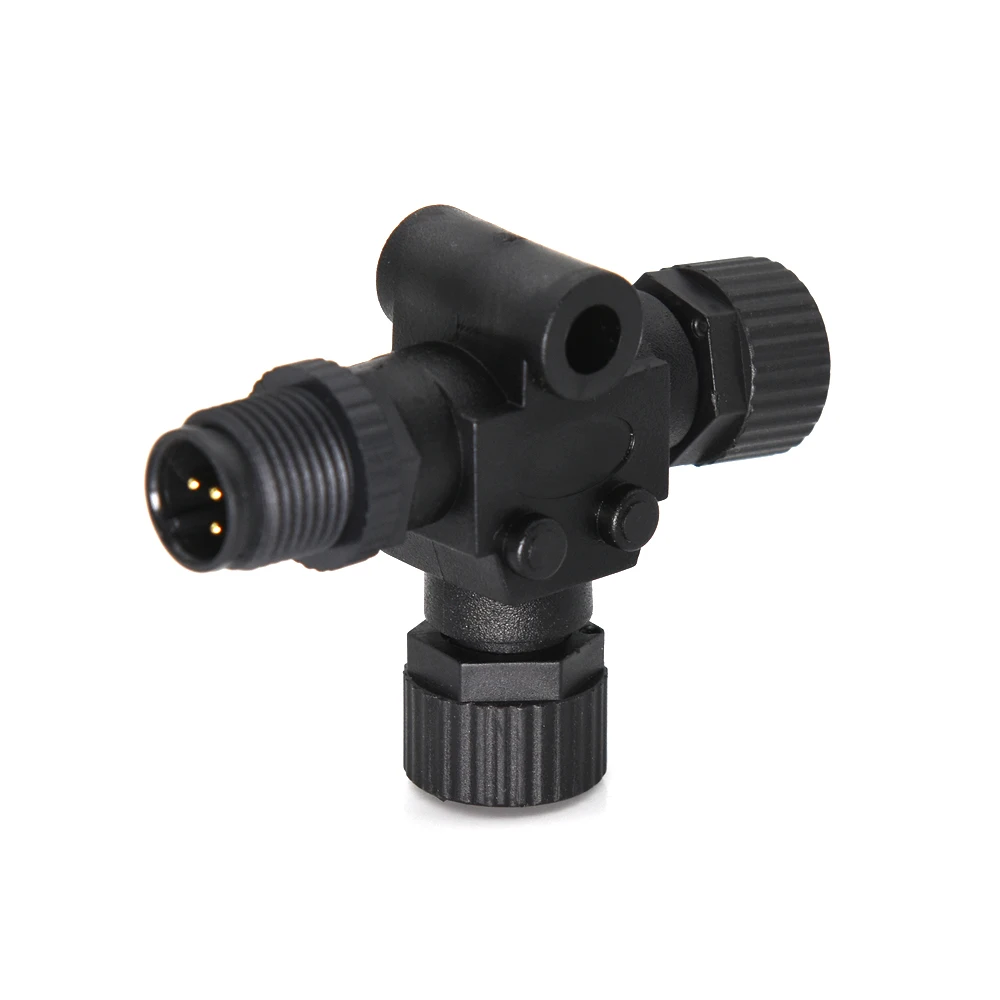

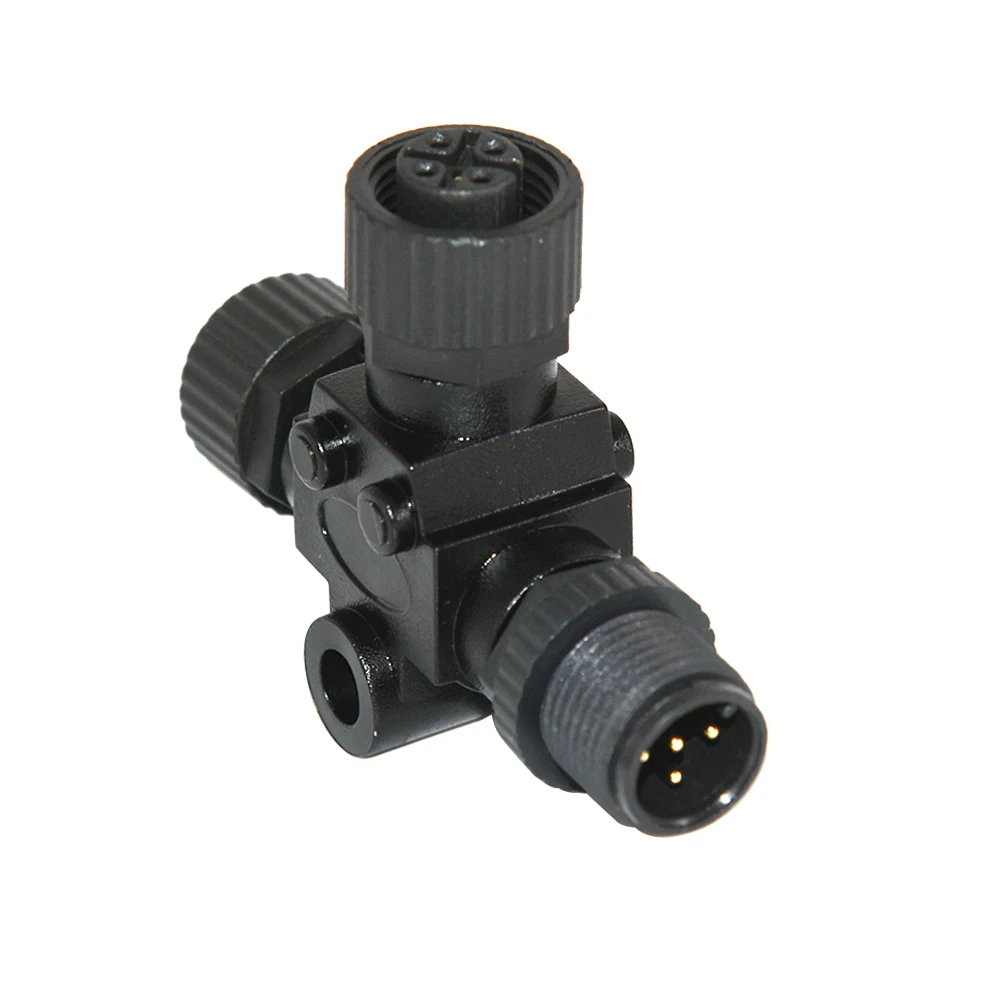

La construcción se basa en un cuerpo plástico con tuercas de unión, una solución habitual en conectores NMEA 2000 de formato compacto. El plástico reduce el peso y evita problemas de corrosión galvánica, algo positivo en zonas próximas a sentinas, cofres de electrónica o consolas expuestas a humedad salina.
La protección frente al agua dependerá tanto de las juntas internas como de la calidad de los conectores que se instalen en ambos extremos. No basta con que el cuerpo sea impermeable: una junta pellizcada, una tuerca mal asentada o un terminal contaminado por sal pueden provocar pérdidas intermitentes de comunicación. En este tipo de red, un fallo de contacto no siempre se manifiesta como una avería completa; puede aparecer como una sonda que desaparece de la pantalla, datos de motor que se actualizan con retraso o una alarma de dispositivo no detectado.
La principal limitación es que no se especifican dimensiones detalladas, calibre interno, grado de protección IP ni certificación NMEA 2000. Por ese motivo, antes de mezclarlo con una instalación de una marca concreta comprobaría el tipo exacto de conector, la orientación de los contactos y la compatibilidad mecánica. El estándar habitual emplea conectores Micro-C, pero no todos los sistemas propietarios son directamente intercambiables.
Montaje y compatibilidad
El montaje es directo siempre que la red ya esté correctamente diseñada. Primero desconectaría la alimentación del sistema y localizaría el tramo de backbone donde debe insertarse el conector. Después conectaría los dos cables principales a los puertos laterales y el cable Drop al puerto de derivación, respetando siempre el sentido físico de la instalación.
No forzaría nunca las roscas. La tuerca debe entrar a mano y apretarse hasta que la junta quede comprimida, sin utilizar alicates ni herramientas que puedan deformar el plástico. También dejaría un pequeño bucle de goteo en los cables para evitar que el agua siga el cable hasta el conector.
El límite indicado de 20 pies, aproximadamente 6 metros, para el cable Drop es coherente con las recomendaciones habituales de NMEA 2000. Superarlo puede aumentar la caída de tensión y empeorar la comunicación, especialmente cuando el dispositivo consume bastante o la red está próxima a sus límites. La red completa debe conservar un backbone lineal, con terminadores en ambos extremos y una única entrada de alimentación correctamente protegida.
No lo instalaría en una red de automoción convencional, en un vehículo terrestre o en una instalación Ethernet. Aunque NMEA 2000 se basa en tecnología CAN, sus conectores, alimentación, terminación y protocolo no son equivalentes a los de una red CAN de automóvil.
Rendimiento y resultado final
En una instalación marina de tamaño pequeño o medio, un conector de este tipo debería permitir que los equipos compartan información de posición, profundidad, rumbo, viento o datos de motor sin necesidad de cableado independiente entre cada dispositivo. La autoconfiguración de NMEA 2000 facilita que una pantalla reconozca nuevos equipos, pero el conector no corrige una red mal terminada ni una alimentación insuficiente.
En una embarcación de unos 8 metros con plotter, sonda, receptor GPS y piloto automático, colocaría el conector en una zona seca y accesible, detrás del panel de navegación. En una segunda aplicación, como la incorporación de un monitor de motor tras varias temporadas de uso, revisaría primero la tensión de alimentación, el estado de los terminadores y la presencia de corrosión antes de culpar al conector.
Frente a conectores de fabricantes reconocidos, este formato puede resultar más económico y suficiente para una ampliación sencilla. Las alternativas de gama superior suelen ofrecer mejor control dimensional, juntas más consistentes, identificación clara de puertos y documentación más completa. Esa diferencia se aprecia sobre todo en redes sometidas a vibraciones, desmontajes frecuentes o exposición continua a agua salada.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto y fácil de integrar en un backbone existente.
- Tres conexiones para añadir un dispositivo sin reorganizar toda la red.
- Cuerpo plástico ligero y adecuado para entornos marinos.

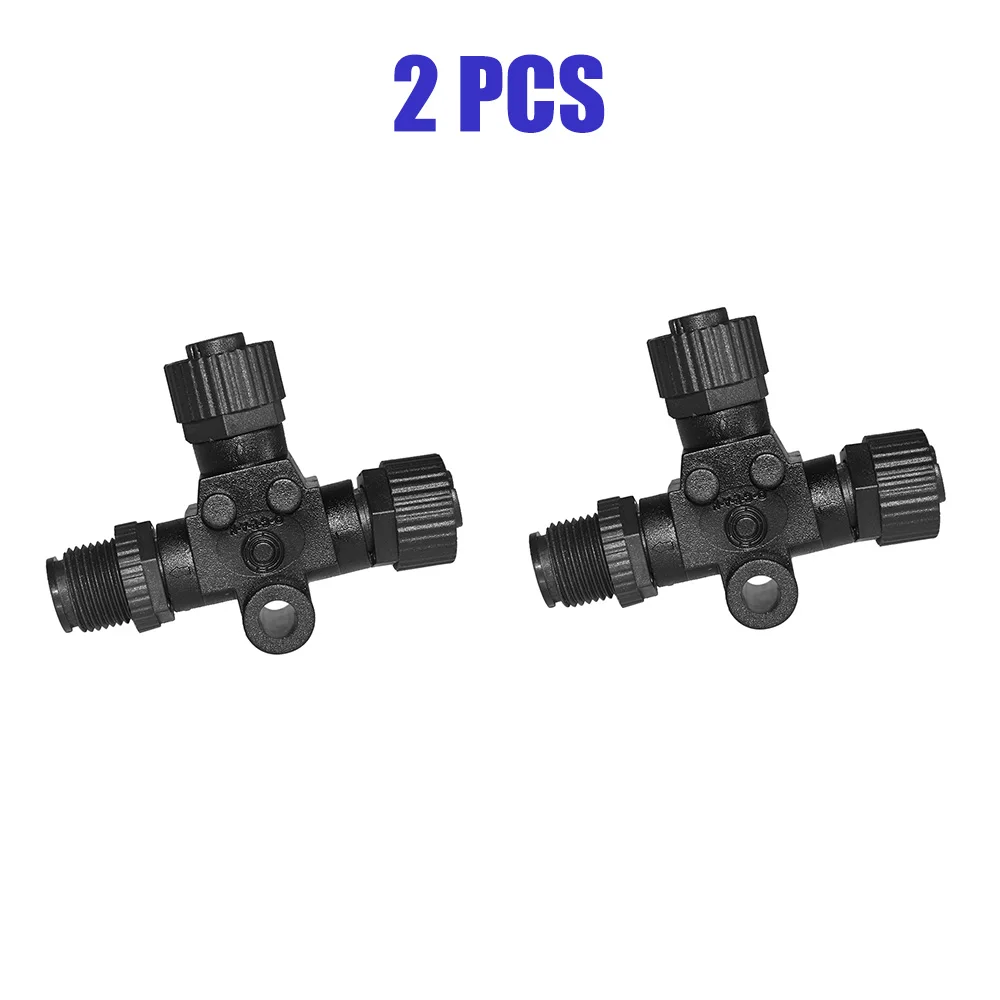

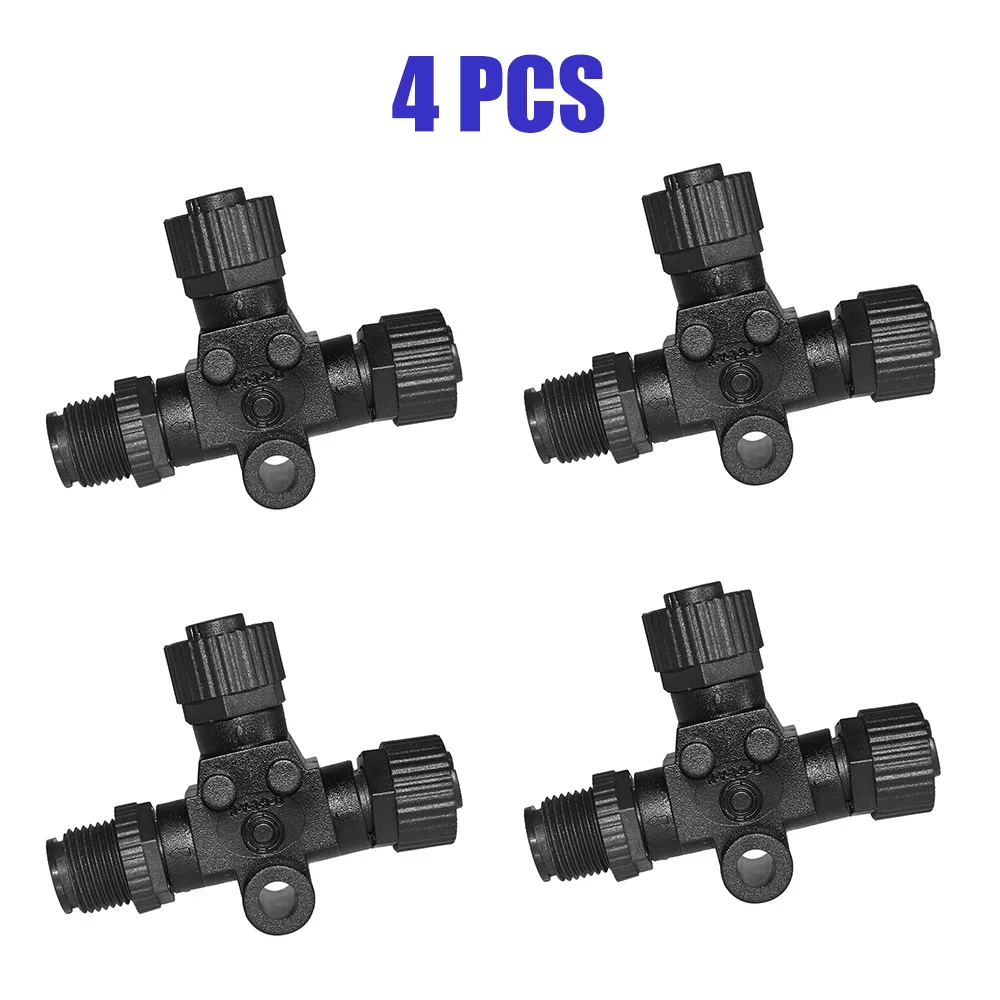

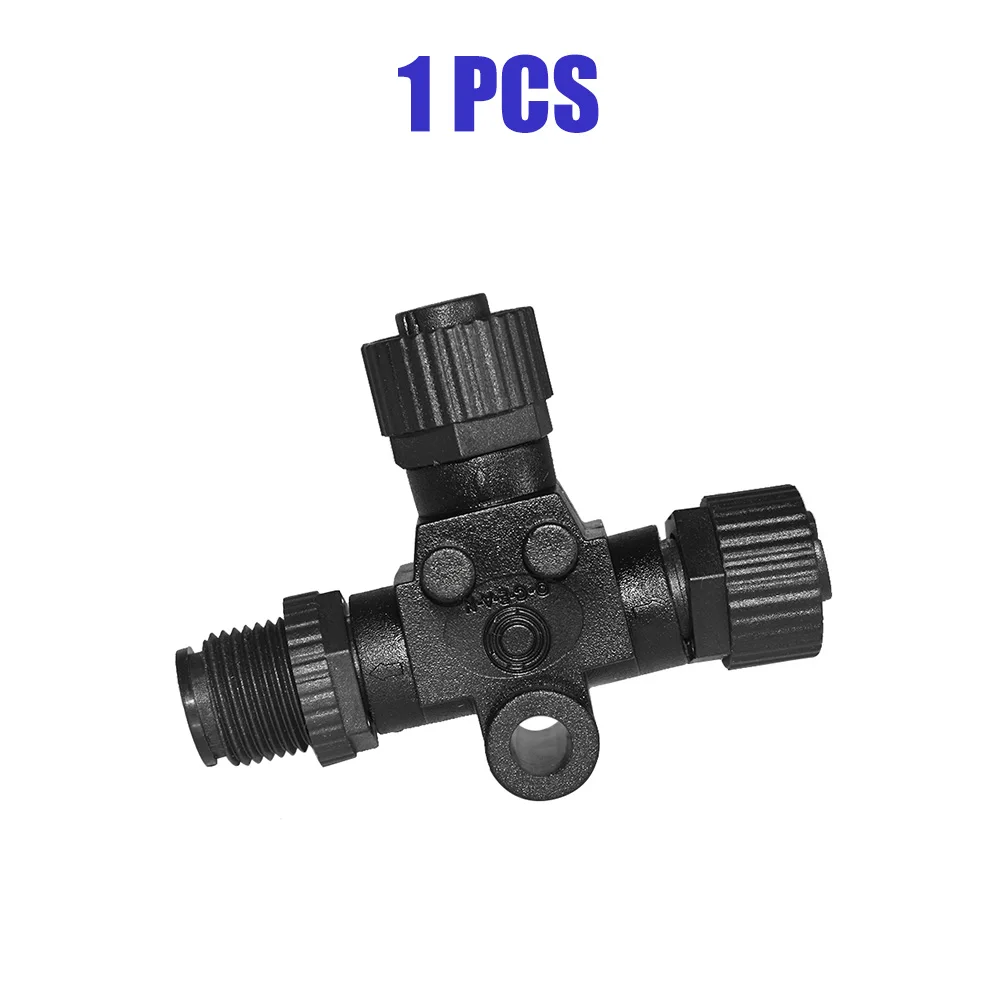

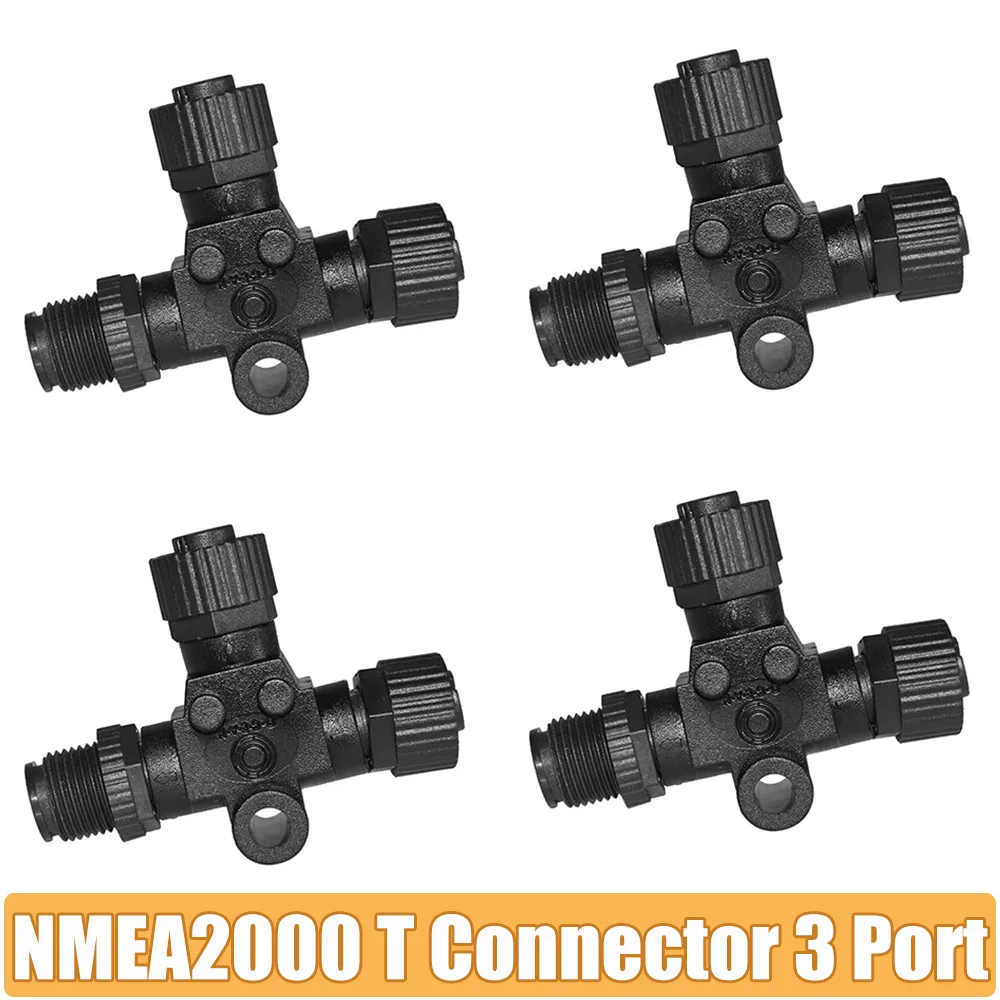

- Disponible en lotes de una, dos o cuatro unidades.
- Instalación sencilla cuando se utilizan cables compatibles.
Aspectos mejorables:
- No se detallan el grado IP, las dimensiones ni la certificación del producto.
- La compatibilidad real debe comprobarse antes de mezclarlo con conectores propietarios.
- No incluye terminadores, cables Drop, backbone ni protección eléctrica.
- La estanqueidad depende mucho del estado y del montaje de las juntas.
- La indicación de “kit de inicio” puede inducir a pensar que incorpora más componentes de los que realmente incluye.
Antes de cerrar la instalación limpiaría los contactos con un producto específico para conexiones eléctricas, comprobaría la continuidad del backbone y verificaría que solo existen dos terminadores. Una inspección anual de las juntas y de las tuercas evita muchos fallos difíciles de localizar.
Veredicto del experto
Es una solución práctica para ampliar una red NMEA 2000 compatible cuando se necesita un punto de derivación adicional y ya se dispone del resto de componentes. Su valor está en la sencillez, no en ofrecer funciones electrónicas propias: no amplifica la señal, no sustituye a un terminador y no resuelve errores de alimentación o de arquitectura.
Lo recomendaría para instalaciones sencillas, protegidas y correctamente planificadas. Para una embarcación sometida a uso profesional, vibraciones constantes o exposición severa, preferiría un conector con certificación claramente documentada y especificaciones completas. La elección de una o varias unidades dependerá del número de dispositivos previstos, pero en todos los casos la fiabilidad final dependerá más de la topología, la alimentación y la estanqueidad del conjunto que de la pieza aislada.
