Análisis general del producto

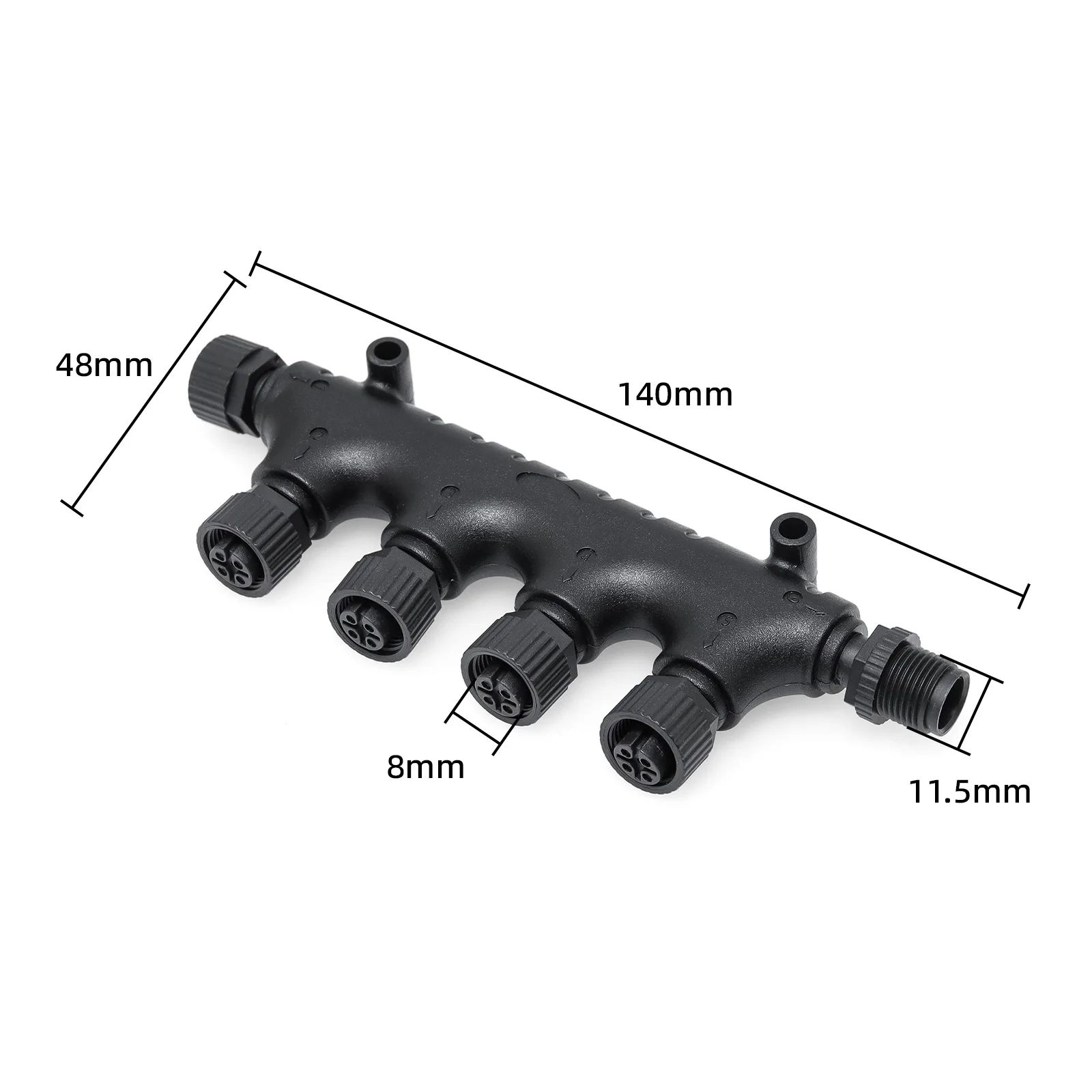

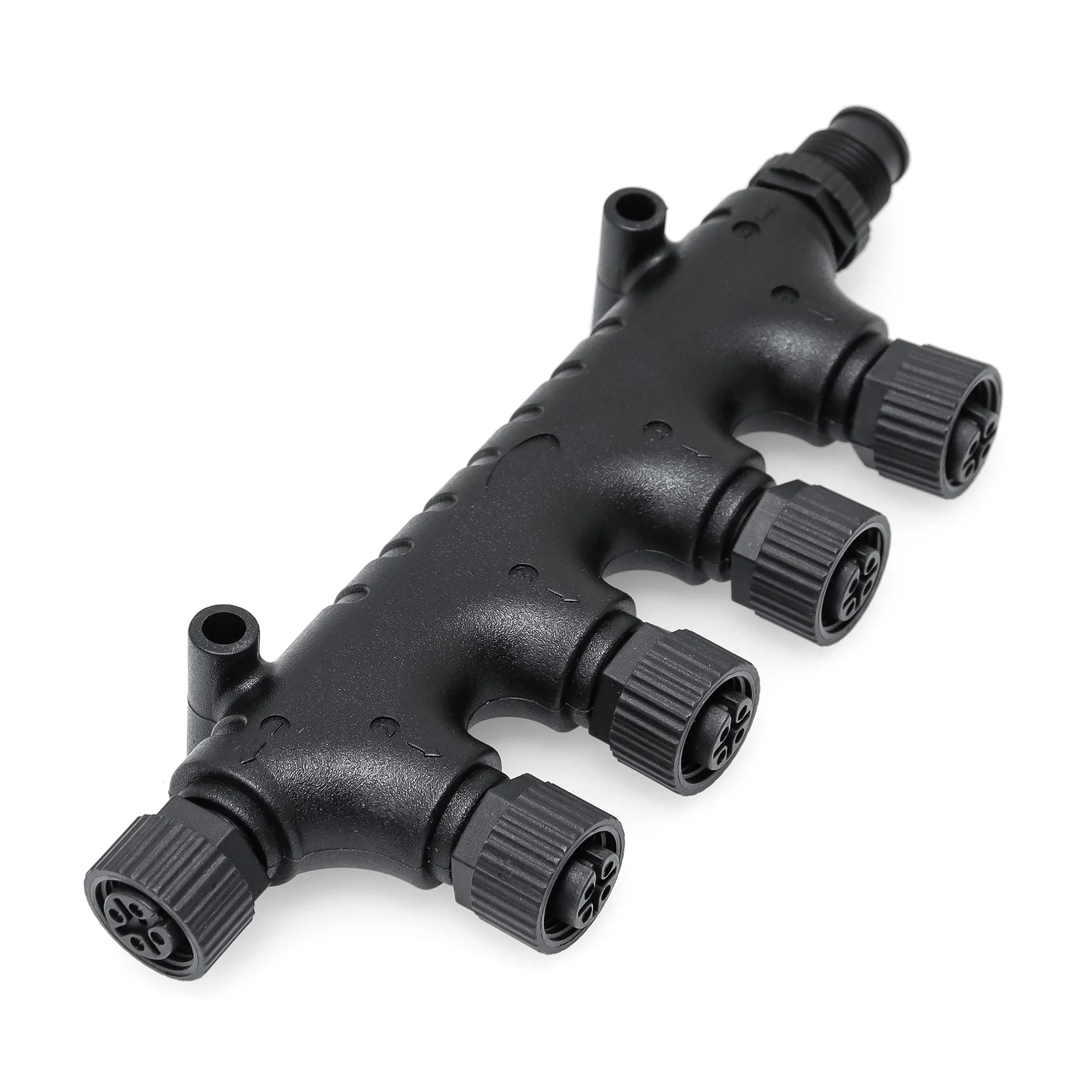

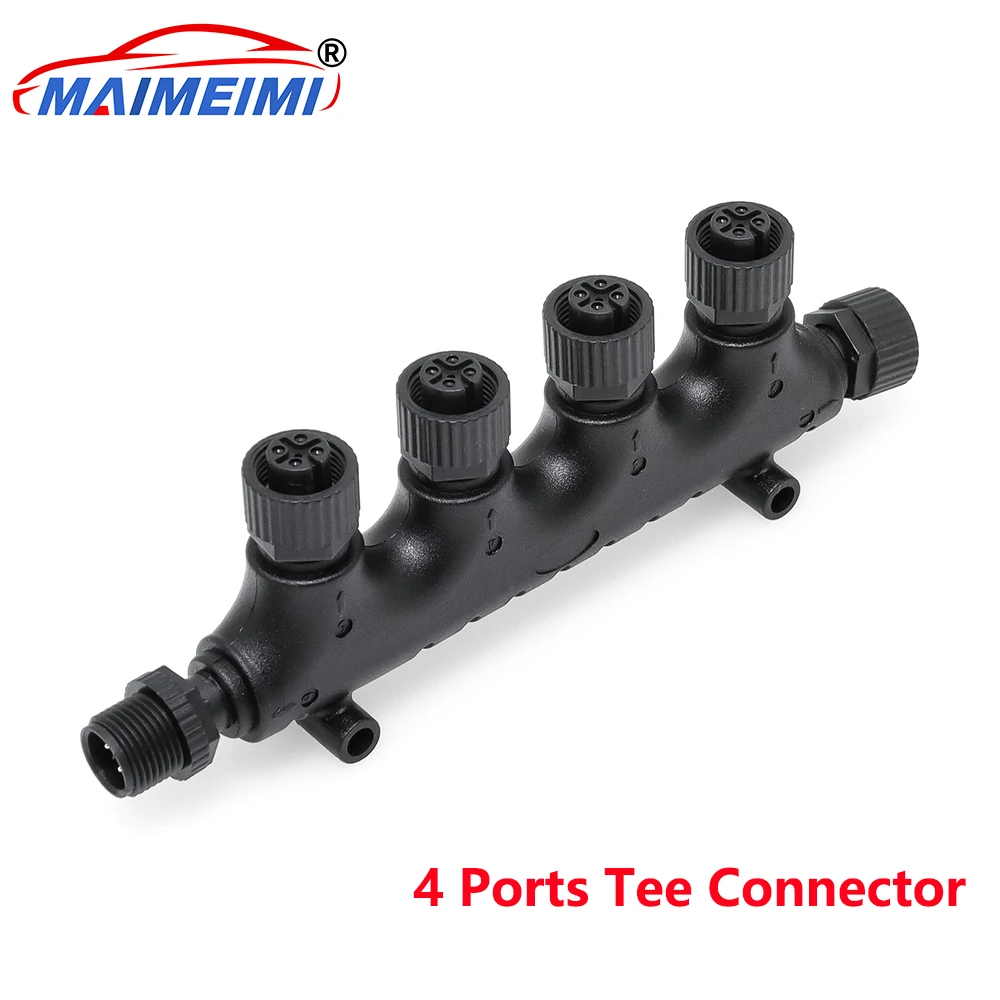

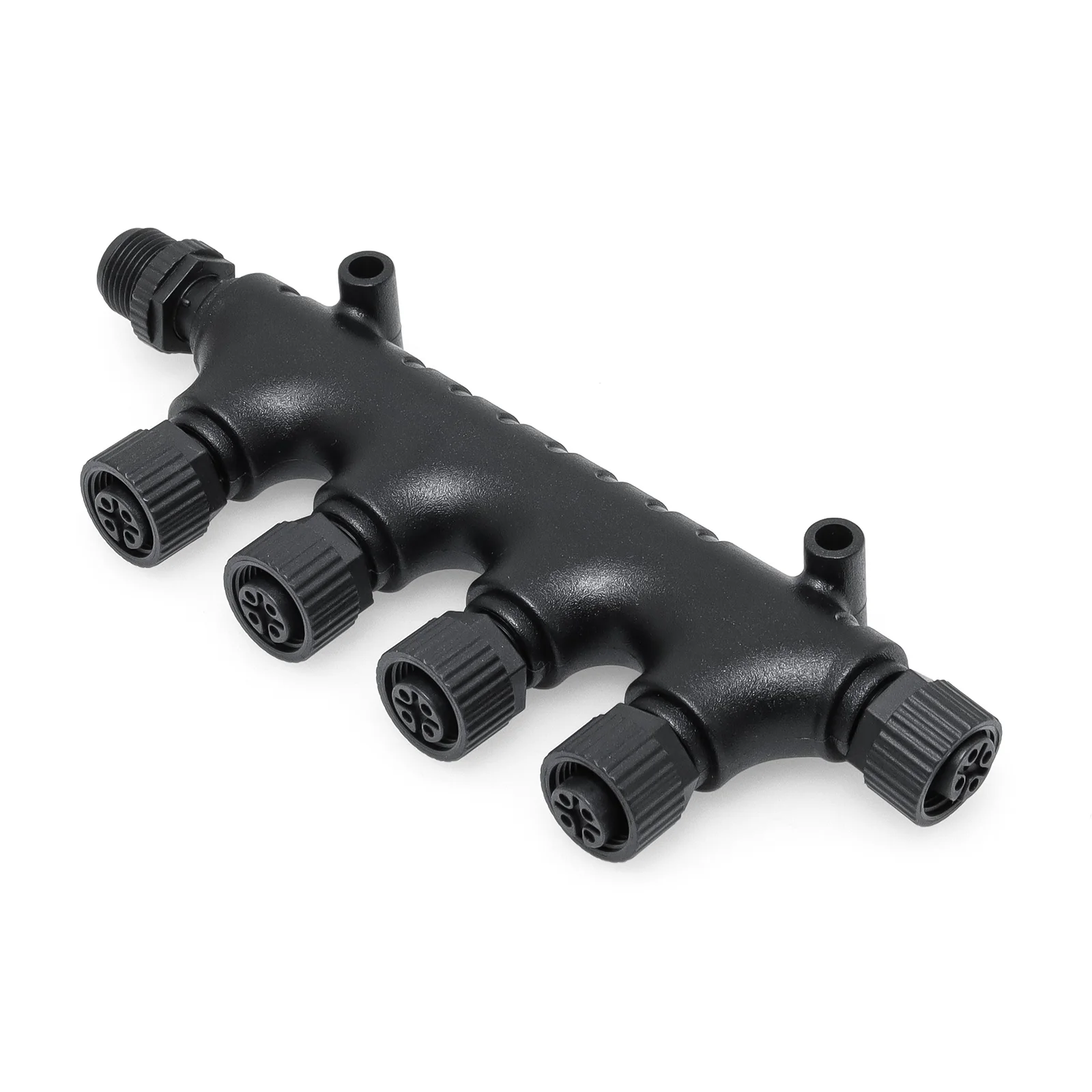

Este conector en T de cuatro puertos resulta práctico para ampliar una red NMEA 2000 cuando se necesita conectar varios equipos en un espacio reducido. Su función no es sustituir la línea principal ni actuar como terminador, sino servir como punto de unión entre el backbone y varias derivaciones hacia pantallas, sondas, sensores o módulos de control.
En las instalaciones que he realizado en embarcaciones con electrónica Lowrance, Simrad y Garmin, este tipo de distribución permite reducir el número de uniones independientes y mantener el cableado más ordenado. La ventaja se aprecia especialmente detrás de una consola con poco espacio, donde encadenar varios conectores individuales puede generar tensión sobre los cables y dificultar las operaciones de mantenimiento.
Conviene entender bien la topología NMEA 2000: la red debe conservar una estructura lineal, con dos terminadores de 120 ohmios situados en los extremos físicos del backbone. Las derivaciones de los dispositivos deben salir desde los puertos destinados a ellas, y no se debe utilizar este bloque como solución para improvisar una red en estrella.
Calidad de fabricación y materiales
La carcasa de ABS ofrece un equilibrio razonable entre peso, resistencia mecánica y coste. En un entorno náutico, donde hay vibraciones, salpicaduras, cambios de temperatura y exposición ocasional a aceite o suciedad, este material resulta adecuado siempre que no quede sometido a golpes directos o a una tensión permanente provocada por cables mal sujetos.
La rosca M12 y la configuración de cinco pines corresponden al formato Micro-C habitual en muchas redes NMEA 2000. Antes de mezclar componentes de distintos fabricantes, compruebo siempre el diámetro, el paso de rosca, la orientación de los contactos y el tipo de conector macho o hembra. Los formatos Micro-C y Mini-C no son intercambiables sin el adaptador apropiado, aunque ambos se utilicen en redes NMEA 2000.
La protección IP67 es suficiente para instalaciones protegidas frente a inmersión directa, pero no debe interpretarse como permiso para dejar el conector permanentemente bajo el agua. El grado de estanqueidad depende también del acoplamiento correcto, de las juntas y de que no haya suciedad, cortes o deformaciones en las zonas de cierre.
Montaje y compatibilidad
El montaje es sencillo: se conectan los tramos del backbone a los puertos correspondientes y se utilizan los restantes para los cables de caída hacia los equipos. No hace falta aplicar una fuerza excesiva; la rosca debe entrar recta y apretarse a mano hasta que la unión quede firme. Forzarla con alicates puede dañar tanto la rosca como la junta de estanqueidad.
En una instalación realizada en una embarcación de pesca costera con una pantalla multifunción, un transductor y un sensor de motor, el bloque permitió agrupar las derivaciones detrás del puesto de gobierno y dejar una reserva de espacio para futuras ampliaciones. Tras varios meses de uso con vibraciones y humedad ambiental, la conexión se mantuvo estable porque los cables estaban fijados independientemente y no colgaban del propio conector.
Es compatible con equipos Lowrance, Simrad, B&G, Navico y Garmin siempre que estos empleen conexiones NMEA 2000 de cinco pines y rosca M12 compatibles. La marca del equipo no es suficiente para confirmar la compatibilidad física. También hay que comprobar si el dispositivo necesita un cable de caída específico y si la instalación respeta las longitudes admisibles: como referencia habitual, una derivación no debería superar los 6 metros.
Rendimiento y resultado final
En una red correctamente alimentada y terminada, el conector no introduce una diferencia apreciable en la comunicación de datos. La transferencia depende mucho más de la calidad del cableado, la alimentación, la correcta distribución de cargas y la presencia de los dos terminadores que del hecho de utilizar un bloque de cuatro vías.
Lo probé en una instalación de recreo con el barco amarrado y posteriormente en navegación, sometida a vibraciones y movimientos constantes. El resultado fue satisfactorio: la pantalla detectaba los dispositivos con normalidad y no aparecieron pérdidas intermitentes atribuibles al bloque. En otro montaje, una falsa avería de comunicación se debía en realidad a un conector parcialmente roscado y a un terminador ausente, algo que demuestra la importancia de revisar toda la red antes de culpar a este componente.
El formato compacto facilita una instalación más limpia que varios conectores en cadena. Como contrapartida, concentra más conexiones en un único punto, por lo que conviene fijarlo a una superficie o soporte y evitar que el peso de los cables recaiga sobre la carcasa.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cuatro puertos en una sola pieza, útiles para instalaciones con varios dispositivos.
- Formato M12 de cinco pines habitual en redes NMEA 2000 Micro-C.
- Carcasa ligera de ABS y protección IP67.
- Montaje rápido sin herramientas especiales.
- Permite ahorrar espacio frente a una sucesión de conectores individuales.
Aspectos mejorables:
- No incluye cables, terminadores, alimentación ni tapas para los puertos libres.
- La protección IP67 exige un cierre correcto y un mantenimiento periódico.
- No sirve para cualquier red marina con conectores parecidos, ni para sustituir un adaptador Micro-C a Mini-C.
- La ausencia de marcado detallado puede obligar a revisar cuidadosamente el sentido de cada conexión durante el montaje.
- En embarcaciones expuestas a agua salada, agradecería una junta de repuesto o tapas protectoras incluidas.
Para mantenerlo en buen estado, reviso una vez por temporada la estanqueidad, limpio los contactos con producto específico para conexiones eléctricas y compruebo que no haya holguras ni corrosión. Nunca aplico grasa o lubricante sin confirmar que sea compatible con las juntas y los contactos.
Veredicto del experto
Es una solución funcional para ampliar una red NMEA 2000 con varios equipos, especialmente cuando el espacio disponible es limitado y se busca un cableado ordenado. Su rendimiento será correcto siempre que se respete la topología lineal, se utilicen cables compatibles, se instale la alimentación de forma adecuada y se mantengan los dos terminadores de la red.
Frente a soluciones de fabricante de precio más elevado, ofrece una distribución similar y una instalación sencilla, aunque puede quedar por debajo de ellas en documentación, control de tolerancias o disponibilidad de accesorios. Lo considero recomendable como componente de sustitución o para una ampliación doméstica o profesional, pero comprobaría antes la compatibilidad exacta de cada puerto y protegería especialmente las conexiones que queden expuestas a pulverización de agua.
