Análisis general del producto
He trabajado con este tipo de conector en reparaciones de cableado de sensores, especialmente en vehículos compactos del grupo VAG de principios de los años 2000. El Shhworldsea de cuatro vías está planteado como una sustitución directa de una carcasa deteriorada, rota o con problemas de retención, siempre que coincidan la geometría y la distribución de los terminales.
Su principal ventaja es que permite conservar el mazo original sin recurrir a empalmes improvisados. En una reparación eléctrica de calidad, mantener la longitud de los cables y la posición original de cada terminal es importante para evitar falsos contactos, inversiones de polaridad o tensiones mecánicas sobre el sensor. La configuración de cuatro pines y la serie de 1,5 mm lo orientan a aplicaciones de sensores y pequeños actuadores, no a circuitos de alta potencia.

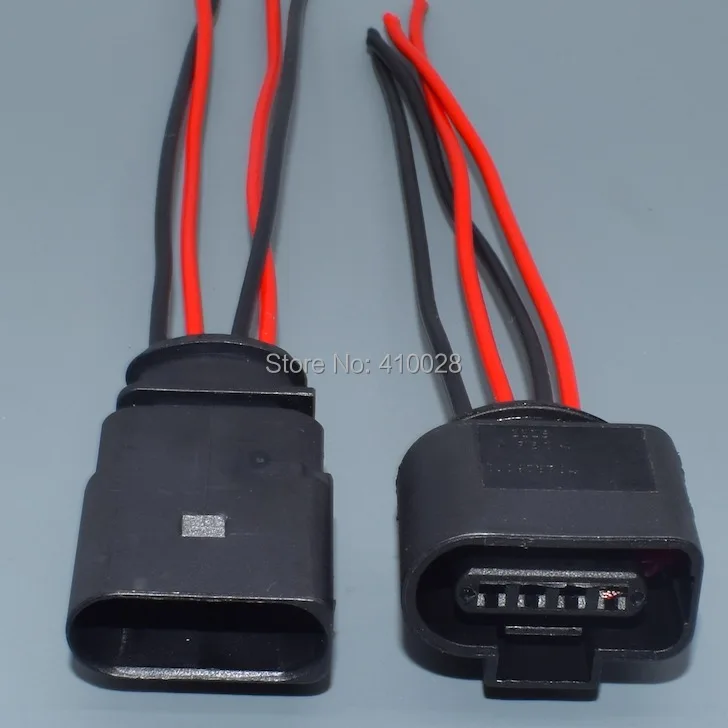

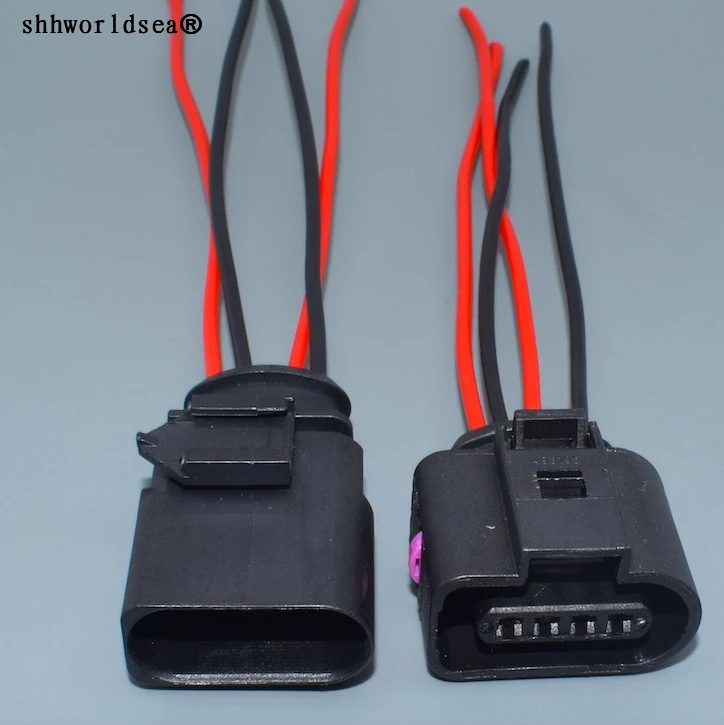

No lo consideraría un conector universal. Las referencias 1J 0973704 y 1J 0973804 ayudan a localizar la pieza, pero no sustituyen la comprobación física del conector original. En automoción existen carcasas visualmente muy parecidas que cambian la posición de las guías, el cierre secundario o la orientación de los terminales.
Calidad de fabricación y materiales
La carcasa presenta el formato habitual de los conectores automotrices compactos: plástico técnico rígido, guías de polarización y un sistema de enclavamiento destinado a impedir que el enchufe se libere con las vibraciones. En las unidades que he manipulado, lo más importante no ha sido tanto el aspecto exterior como la precisión de las guías interiores y la firmeza del cierre.
El paso de 1,5 mm ofrece un equilibrio razonable entre tamaño reducido y resistencia mecánica para cableados de sensores. Aun así, conviene no confundir la medida de la serie con la capacidad eléctrica total del conjunto. La intensidad admisible depende del terminal utilizado, de la sección del cable, de la calidad del crimpado y de la temperatura en el vano motor.

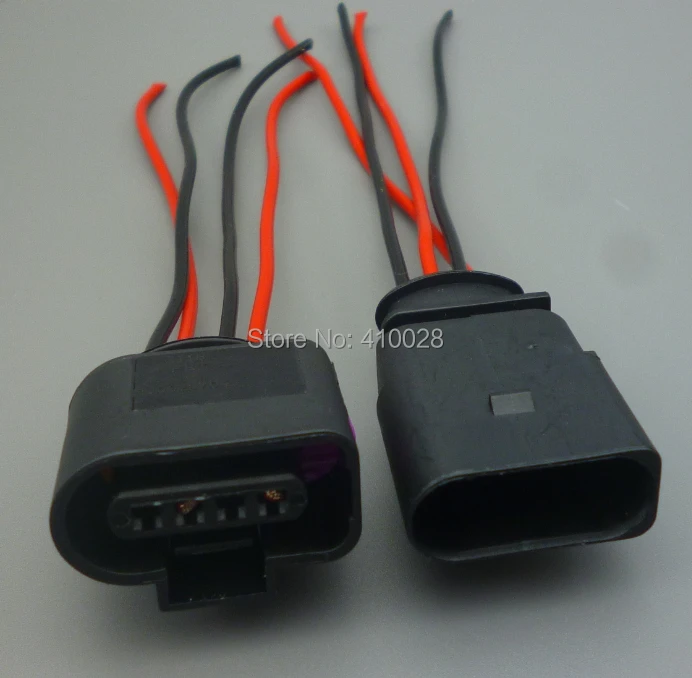

El diseño está pensado para trabajar en un entorno con humedad, polvo y cambios térmicos. Sin embargo, la protección frente al agua no depende únicamente de la carcasa: también intervienen las juntas individuales, el tapón trasero, la correcta inserción de los terminales y el buen estado del conector macho. Si falta una junta o queda un terminal mal asentado, la estanqueidad se pierde aunque la carcasa encaje perfectamente.
Montaje y compatibilidad

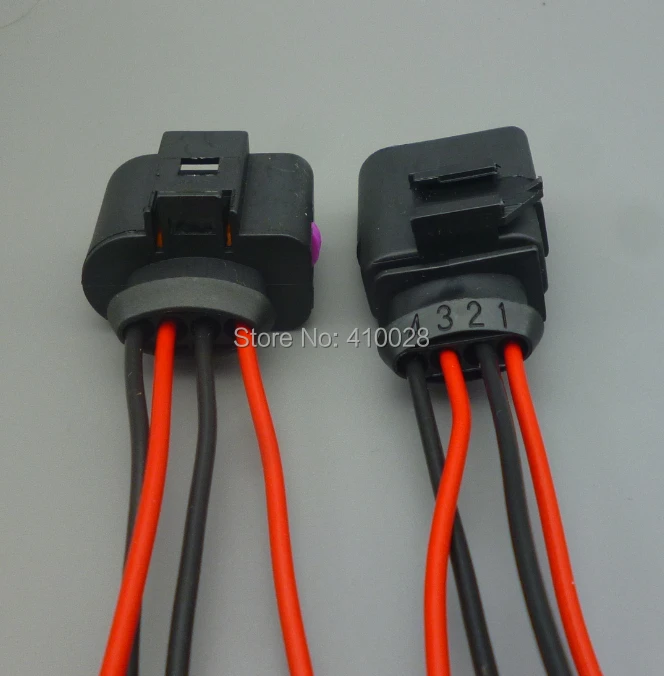

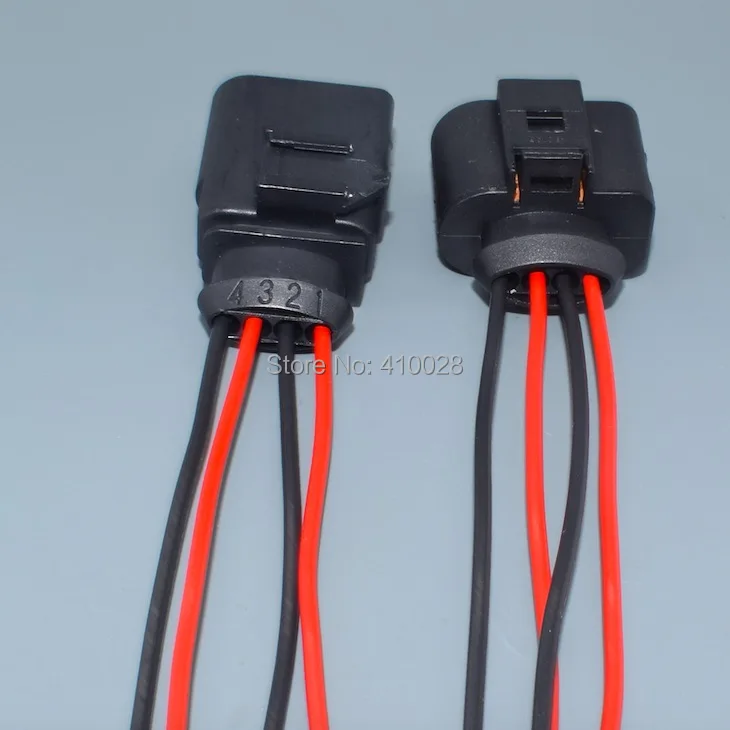

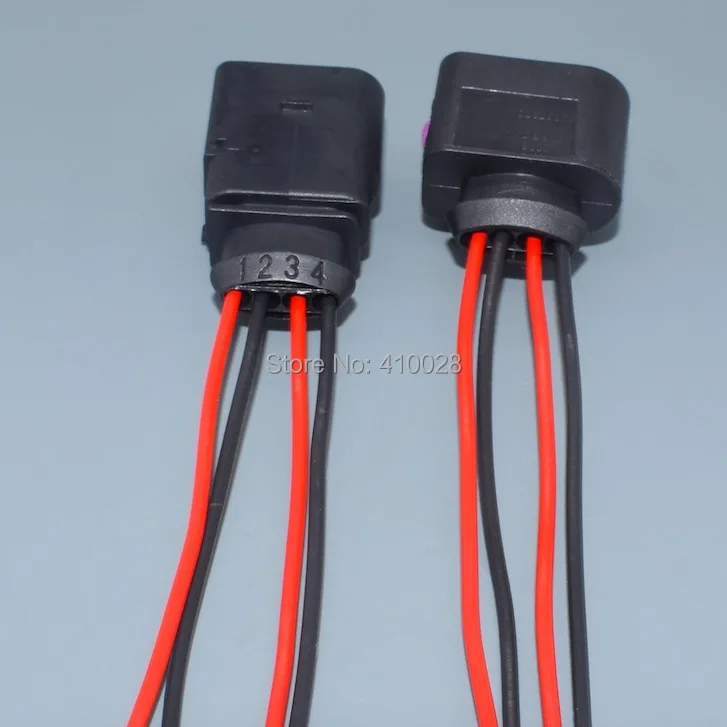

El montaje es sencillo para quien disponga de una herramienta de crimpar terminales automotrices, pero no recomiendo cortar y unir los cables sin identificar antes cada posición. Antes de desmontar el conector antiguo, fotografío el orden de los conductores y marco el cableado. También compruebo la numeración grabada en la carcasa, ya que el orden de los pines puede cambiar según se observe desde el lado de los cables o desde el lado de conexión.
Para una reparación limpia, seguiría este procedimiento:
- Desconectar la batería si el circuito está relacionado con la unidad de control o existe riesgo de cortocircuito.
- Comparar la forma exterior, las guías, el cierre y la posición de los cuatro alojamientos.
- Extraer los terminales con una herramienta adecuada, sin forzar las pestañas de retención.
- Revisar que el cobre no esté oxidado y que las juntas de los cables no presenten cortes.
- Crimpar terminales compatibles con cableado de automoción, evitando aplastarlos con unos alicates convencionales.
- Tirar suavemente de cada cable para confirmar que ha quedado bloqueado.
- Aplicar una pequeña cantidad de grasa específica para conectores, únicamente si es compatible con las juntas y sin obstruir el contacto metálico.
En un compacto VAG con el conector original endurecido por los años, la sustitución resulta bastante más fiable que reparar la carcasa con adhesivo. La compatibilidad, no obstante, debe verificarse por referencia y disposición de pines; que el enchufe entre físicamente no significa que el circuito sea correcto.
Rendimiento y resultado final
Una vez instalado correctamente, el comportamiento eléctrico debe ser el mismo que con el conector original: lectura estable del sensor, ausencia de interrupciones y una unión que no se suelte con las vibraciones. En este tipo de reparación, el conector no mejora por sí mismo la señal ni el rendimiento del motor; su función es recuperar la continuidad y la protección del circuito.
En vehículos con kilometraje elevado, donde el cableado ha sufrido calor, aceite y vibraciones durante años, el resultado depende mucho del estado de los conductores próximos al conector. Si el cobre está quebradizo o la funda aparece rígida, cambiar solo la carcasa puede ser insuficiente. En esos casos conviene rehacer unos centímetros del ramal con cable automotriz y proteger la reparación con tubo termorretráctil adecuado.
Frente a un conector universal sin guías específicas, este formato ofrece mejor retención y menor riesgo de invertir la conexión. Frente a una pieza original del fabricante del vehículo, la diferencia suele estar en el ajuste, la calidad de los terminales y la disponibilidad de documentación sobre materiales y sellado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cuatro vías en formato compacto.
- Serie de 1,5 mm adecuada para numerosos circuitos de sensores.
- Posibilidad de reparar el mazo original sin sustituir todo el cableado.
- Cierre y guiado más seguros que los de un conector universal.
- Aplicable a reparaciones en zonas expuestas a humedad si se montan correctamente las juntas.
Aspectos mejorables:
- No se debe dar por garantizada la compatibilidad únicamente por el número de pines.
- No se especifican datos eléctricos como intensidad máxima, temperatura de trabajo o material exacto de los terminales.
- La estanqueidad real depende de que el kit incluya todas las juntas y del correcto montaje.
- Puede requerir comprar por separado terminales, sellos o herramienta de extracción.
- Sin un esquema de pinout, la identificación del cableado queda bajo responsabilidad del instalador.
Veredicto del experto
Me parece una solución práctica para reparar un conector de cuatro vías deteriorado, especialmente en cableados de sensores donde interesa mantener el diseño original y evitar empalmes voluminosos. Su compra tiene sentido cuando la carcasa, las guías y las referencias coinciden exactamente con la pieza desmontada.
Lo recomendaría para una reparación eléctrica doméstica o de taller siempre que se disponga de terminales adecuados y se compruebe cada circuito antes de conectar la batería. No lo instalaría a ciegas en una aplicación crítica ni asumiría que todas las piezas con referencia similar son intercambiables. El resultado final dependerá más de la identificación del pinout y de la calidad del crimpado que de la propia carcasa.
