Análisis general del producto

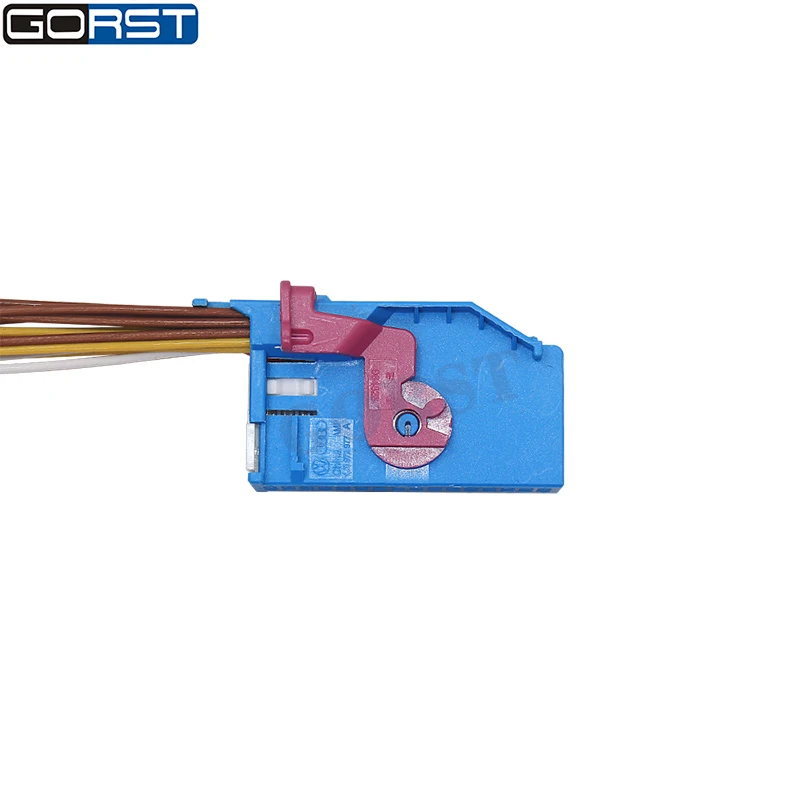

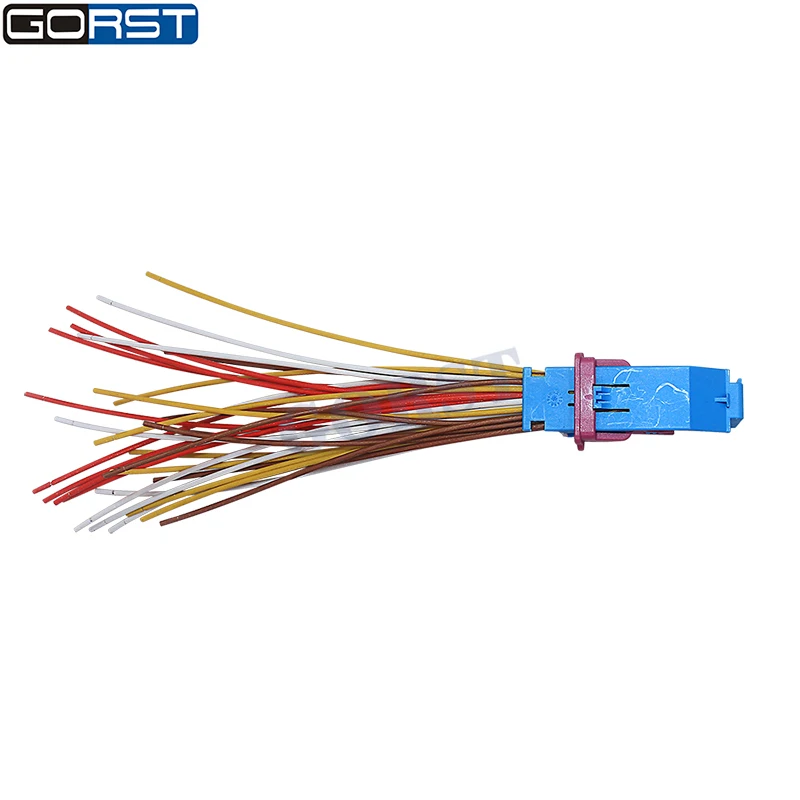

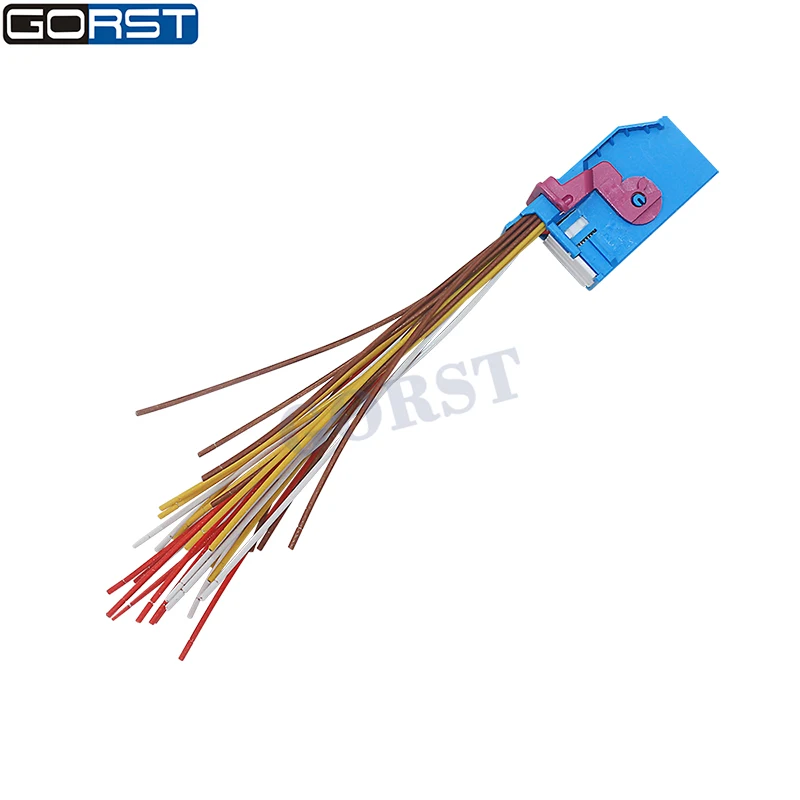

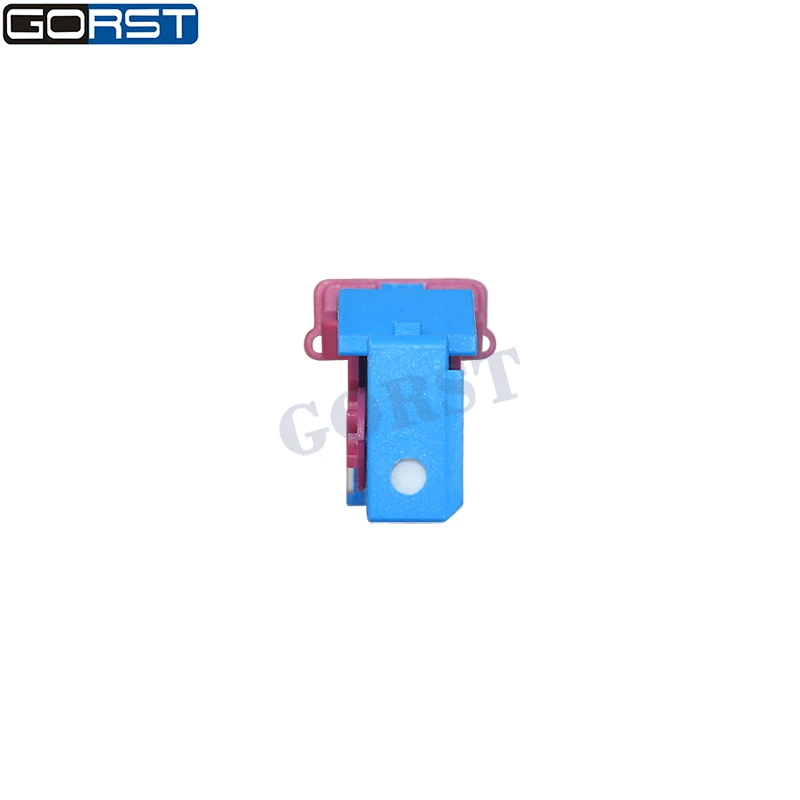

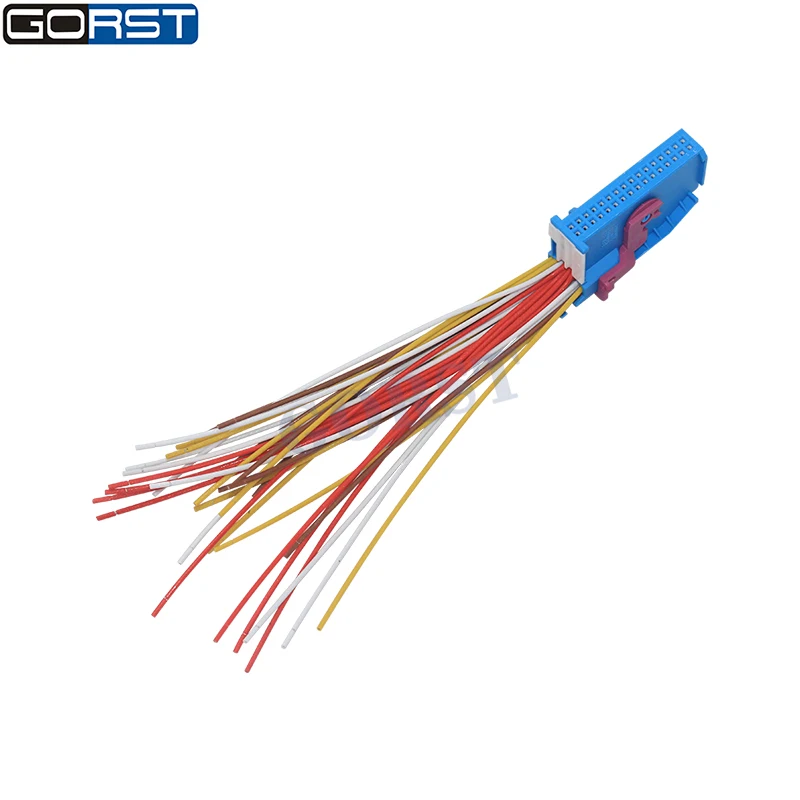

El enchufe de grupo de instrumentos de 32 pines con mazo pigtail es uno de esos recambios que no aparecen en catálogos destacados pero que resuelven averías muy habituales en talleres: cuadros de instrumentos con lecturas intermitentes, testigos que parpadean al girar el volante o velocímetro que se apaga por completo. Llevo años recurriendo a esta solución en el taller para vehículos del grupo Volkswagen que llegan con el enchufe original fundido o con los terminales flojos, y puedo decir que es una pieza de reparación bien planteada: no es solo el conector, sino un pigtail con unos centímetros de cable que permite empalmar sobre el cableado original sin tener que despinar terminal a terminal en un espacio reducidísimo detrás del volante.
La configuración de 32 pines es clave aquí, porque el mismo cuadro puede ir montado con conectores de distintas densidades según el año y el equipamiento. Antes de pedir este repuesto, mi rutina es siempre la misma: desmontar el cuadro, girar el enchufe original y localizar la referencia grabada en la carcasa. Si coincide con la 1J0972977D (o con la anterior 1J0972977), la sustitución es directa. Si el número difiere, aunque el conector parezca idéntico a simple vista, no hay que arriesgarse: un conector equivocado con pines desplazados medio paso puede provocar cortocircuitos entre líneas del bus CAN.
Calidad de fabricación y materiales
Lo primero que reviso en este tipo de piezas es el moldeado del plástico. El cuerpo de este enchufe está bien inyectado, con los rieles laterales limpios y sin rebabas, algo importante porque si el seguro lateral no hace clic con firmeza, la vibración acaba aflojando el acople con el paso del tiempo. Las cavidades de los terminales van numeradas y están ligeramente estampadas, lo que ayuda muchísimo a identificar cada posición con la linterna a mano alzada debajo del salpicadero.
El cable prensado viene con terminales tipo engaste a doble escala. En mis montajes he comprobado que el engaste resiste tiradas suaves sin ceder, aunque recomiendo siempre reforzar con funda termorretráctil doble pared tras el empalme. Los terminales tienen un buen recubrimiento, con sensación de estañado correcto, sin esa pátina mate que delata chapa barata en repuestos de origen asiático. Como punto mejorable, el cable incluido es un calibre algo fino para circuitos como masa común o alimentación permanente, así que en esas dos vías suelo sustituir el tramo original por sección de 0,75 mm² para mayor seguridad térmica.
Un detalle a vigilar: el burlete posterior no siempre queda tan estanco como el original, así que en pasajeros que den a la puerta conviene sellar con un poco de silicona neutra alrededor del cableado una vez empalmado.
Montaje y compatibilidad
He montado este conector en un VW Passat B6 con 187.000 km cuyo velocímetro y tacómetro se apagaban intermitentemente, en un Audi A4 B7 con fallos intermitentes de luces de freno que terminaron siendo pines con patina verde, y en un VW Bora de 2003 cuyo enchufe llevaba cables remachados por el cliente con suciedad acumulada dentro del conector.
Antes de nada, batería desconectada y retirada la llave del coche: mover el conector con corriente puede despertar errores en la unidad de control. El procedimiento que aplico:
Desconexión de batería y espera de unos minutos.
Extracción del enchufe original y verificación de la referencia grabada.
Descalzado de terminales del conector nuevo si el orden no coincide, usando espiche de desbloqueo fino.
Empalme Soldadura + termorretráctil, nunca cinta aislante sola.
Arranque y comprobación completa de cuadro: velocímetro, tacómetro, testigos, temperatura y marcha atrás.
En todos los casos la montura resultó ajustada, con la holgura adecuada respecto al carril del salpicadero. Es trabajo delicado, con espacio mínimo y manos incómodas; contar con el conector ya cableado ahorra fácilmente media hora frente a repinar uno universal. Eso sí, quien no tenga soltura con soldadura, mejor que encargue la parte de empalme a un profesional.
Rendimiento y resultado final
Una vez instalado, la mejora se nota a los diez minutos de rodaje. En el Passat desaparecieron los cortes de la aguja del velocímetro, que hasta entonces fallaba sobre todo con pavimento irregular. En el A4 se eliminó el parpadeo de testigos de precarga del glp que tanto despistaba al dueño. A día de hoy, el primer montaje lleva más de un año funcionando sin sintomatología, incluso a pleno sol de verano con la guantera caldeada, que es donde los conectores de baja calidad empiezan a fallar.
Importante entender el alcance de la pieza: restablece la conexión, pero no arregla averías del propio cuadro ni de la electrónica de a bordo. Si el cuadro sigue fallando tras cambiar el enchufe, la reparación va por otro camino.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Referencia original correcta, lo que evita sorpresas de compatibilidad.
Conexión eléctrica estable a largo plazo, sin microcortes.
Longitud de pigtail suficiente para trabajar fuera del hueco del volante.
Precio muy inferior al del grupo completo o a ir al concesionario.
Aspectos mejorables:
Cableado de sección justa en algunos terminales.
Inclusión de esquema de colores o guía de empalme reduciría dudas a particulares.
El seguro posterior podría ser más robusto ante vibraciones prolongadas.
Veredicto del experto
Es el tipo de recambio que mantiene la promesa de lo que promete: restablecer la conexión del cuadro de instrumentos sin dramas y sin ingenierías raras. Lo uso con confianza en reparaciones de cableado en Audi y Volkswagen compatibles, siempre después de verificar la referencia grabada. Si tienes nociones básicas de electricidad de automoción y paciencia, el cambio es perfectamente asumible en casa. Recomendado para reparación de cableado deteriorado, no para parchear averías de otra naturaleza.
