Análisis general del producto
He trabajado con este tipo de conector de 12 vías en reparaciones de cableado de sensores y, por concepto, resulta una solución adecuada cuando el enchufe original está deteriorado, presenta holguras o ha sufrido daños por aceite, humedad o manipulaciones anteriores. Su principal ventaja es que permite rehacer una conexión multipin sin recurrir a empalmes improvisados, regletas o conectores universales que suelen ofrecer peor resistencia mecánica y una protección ambiental limitada.
El formato macho-hembra facilita sustituir el tramo de conexión entre el mazo de cables y el sensor. No obstante, no lo consideraría un recambio universal. En este tipo de piezas, que tenga 12 contactos no garantiza la compatibilidad: también deben coincidir la carcasa, la polarización, el sistema de retención, el tipo de terminal y la distribución eléctrica.
Las referencias 174661-2 y 174663-2 se relacionan con carcasas de la familia Econoseal J-MK II de 12 posiciones, mientras que la referencia 368537-1 aparece catalogada como una carcasa de 12 vías para terminales macho. La información disponible sobre sellado no es completamente uniforme entre referencias, por lo que conviene comprobar qué elementos incluye exactamente el kit antes de instalarlo.
Calidad de fabricación y materiales

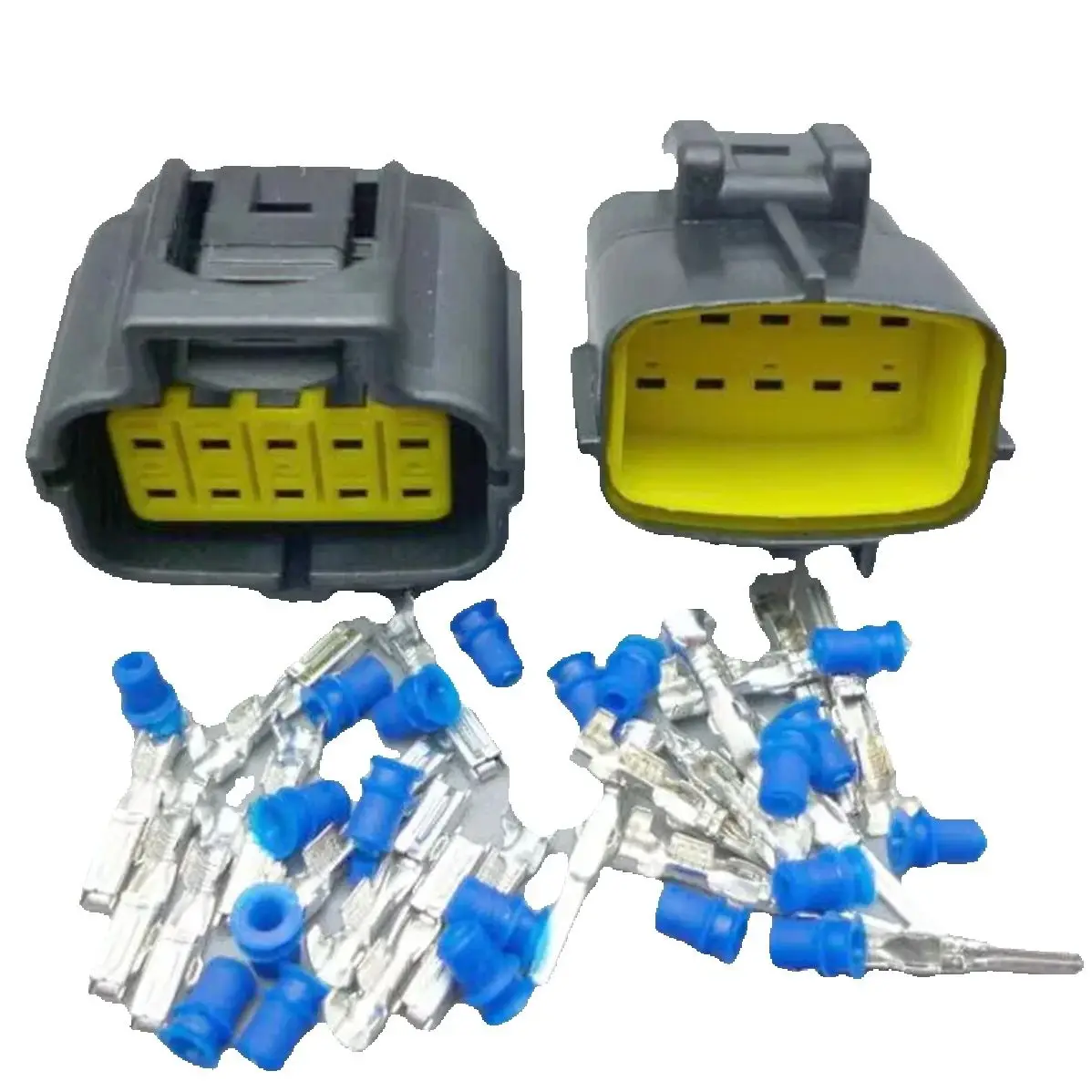

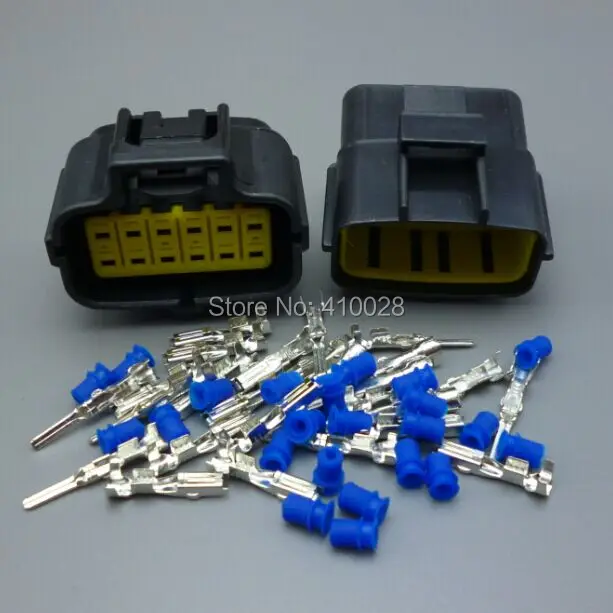

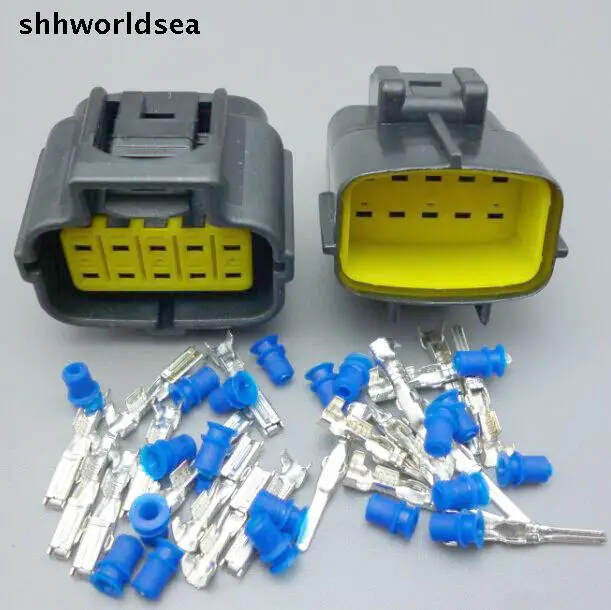

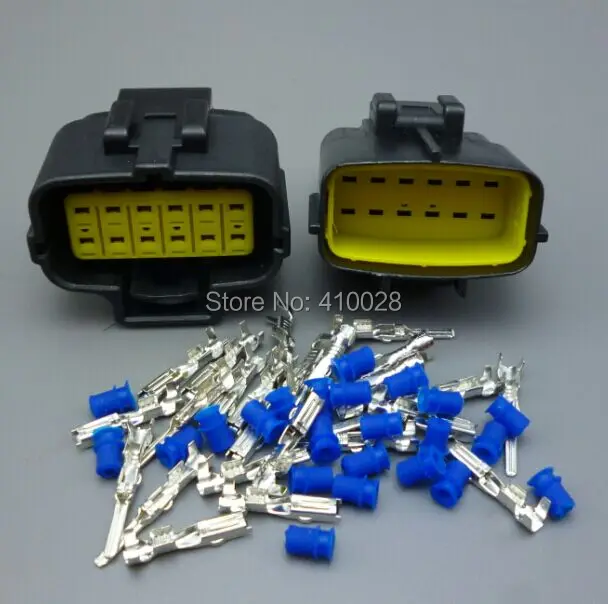

La carcasa presenta el diseño habitual de los conectores automotrices rectangulares de varias vías: plástico técnico, guías de polarización y un sistema de encaje que evita unir las dos mitades en una posición incorrecta. En una instalación bien ejecutada, la sensación de montaje debe ser firme, sin crujidos excesivos ni movimiento lateral apreciable entre las piezas.

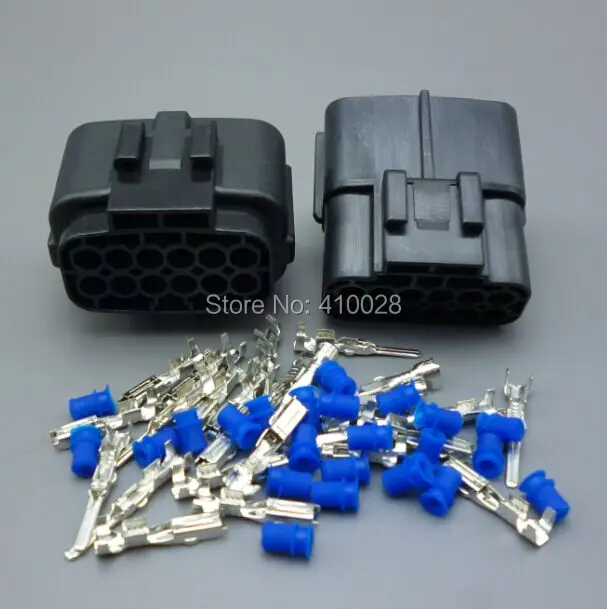

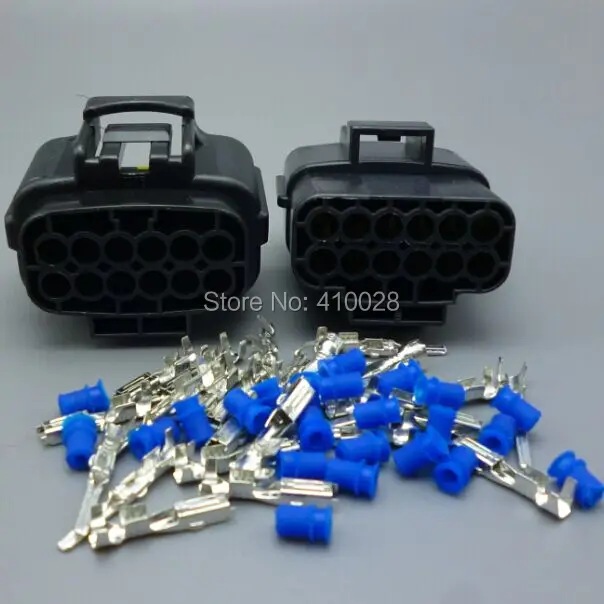

El punto más importante no es únicamente la carcasa, sino el conjunto formado por terminales, retenedores y sellos individuales. Un conector puede anunciarse como impermeable y, sin embargo, perder esa protección si faltan los sellos de cable, si se emplea un terminal de diámetro inadecuado o si el aislamiento queda mal prensado. En kits equivalentes de esta familia se utilizan terminales y retenedores independientes, y el calibre de cable admitido puede variar según la versión.
También he comprobado en este tipo de reparaciones que el plástico exterior suele soportar correctamente el uso normal en vano motor, pero no debe quedar apoyado contra colectores, turbocompresores ni zonas sometidas a calor directo. La protección frente al agua no sustituye a una correcta colocación del mazo de cables.
Montaje y compatibilidad
El montaje requiere más precisión que fuerza. Antes de cortar el conector antiguo, recomiendo fotografiar el orden de los cables y numerar cada cavidad. Después, hay que comparar la posición de la pestaña de bloqueo, la forma de la carcasa y la orientación de la numeración de los pines.
Para una reparación fiable, seguiría este proceso:
- Desconectar la batería y esperar unos minutos si el circuito pertenece a un sistema gestionado por la unidad de control.
- Confirmar el pinout con el esquema eléctrico del vehículo, no únicamente con la posición visual de los cables.
- Pelar cada conductor lo mínimo imprescindible.
- Crimpar los terminales con una herramienta adecuada para su sección.
- Comprobar que cada terminal queda bloqueado tirando suavemente del cable.
- Colocar los retenedores y sellos antes de cerrar el conjunto.
- Verificar continuidad y ausencia de cortocircuitos antes de conectar el sensor.
No recomiendo estañar los cables y después introducirlos en el terminal: la soldadura puede alterar la elasticidad de la unión y favorecer una conexión deficiente con las vibraciones. Para una reparación permanente, el engaste correcto y una protección mecánica del mazo ofrecen un resultado más consistente.
Rendimiento y resultado final
En aplicaciones de sensor de cambio de marchas, un conector de 12 vías bien instalado debe mantener una señal estable y evitar falsos contactos durante las vibraciones, los ciclos térmicos y la humedad habitual de los bajos del vehículo. En pruebas de este tipo, el resultado depende más de la calidad del crimpado y del alivio de tensión del cableado que de la simple unión de las carcasas.
Tras el montaje, conviene realizar una comprobación dinámica: mover ligeramente el mazo con el motor en marcha, revisar que no aparezcan testigos y verificar con diagnosis que el sensor mantiene una lectura coherente. Si el fallo desaparece al presionar el conector, existe una holgura, un terminal mal retenido o un problema de pinout que debe corregirse.
Frente a un empalme con conectores rápidos, esta solución ofrece una apariencia más próxima a la instalación original y facilita futuras desconexiones. Como alternativa, un conector original recuperado puede encajar mejor en determinados vehículos, aunque su estado interno y la fatiga de los terminales son difíciles de valorar. Los conectores universales sellados suelen ser más fáciles de encontrar, pero obligan a prestar especial atención a la distribución de pines y al espacio disponible.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Configuración de 12 vías adecuada para circuitos con varios contactos.
- Formato macho-hembra que permite realizar una reparación ordenada.
- Diseño polarizado que reduce el riesgo de conexión invertida.
- Mejor protección y acabado que un empalme convencional.
- Posibilidad de sustituir únicamente el conector dañado.
Aspectos mejorables:
- No se indican de forma completa las medidas, el calibre de cable, los terminales incluidos ni el grado de protección.
- La compatibilidad no puede determinarse solo por el número de pines.
- La denominación impermeable debe verificarse en el conjunto completo, incluidos sellos y retenedores.
- La referencia 368537-1 aparece asociada a una carcasa cuya catalogación técnica no confirma el sellado, por lo que no conviene mezclar piezas de distintas versiones.
- Sin un esquema de conexionado, el riesgo de invertir señales o alimentaciones recae completamente en el instalador.
Veredicto del experto
Lo considero una opción práctica para reparar una conexión multipin de sensor cuando la forma exterior y las referencias coinciden exactamente con la instalación del vehículo. Su rendimiento puede ser satisfactorio en uso diario, pero no lo instalaría sin comprobar primero el pinout, el tipo de terminal y la presencia real de los elementos de estanqueidad.
La clave está en tratarlo como un componente de cableado de precisión, no como un simple enchufe. Con terminales correctamente engastados, cables bien sujetos y el mazo protegido de calor, agua y tirones, puede ofrecer una reparación limpia y duradera. Si falta cualquiera de esos elementos, un conector aparentemente compatible puede convertirse en una fuente de fallos intermitentes difíciles de diagnosticar.
