Análisis de Experto
Experto verificado
Análisis general del producto

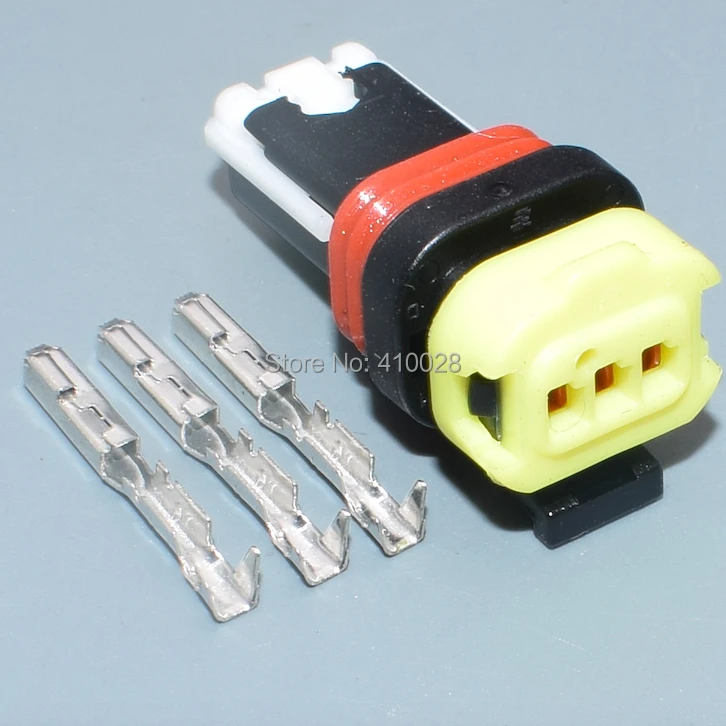

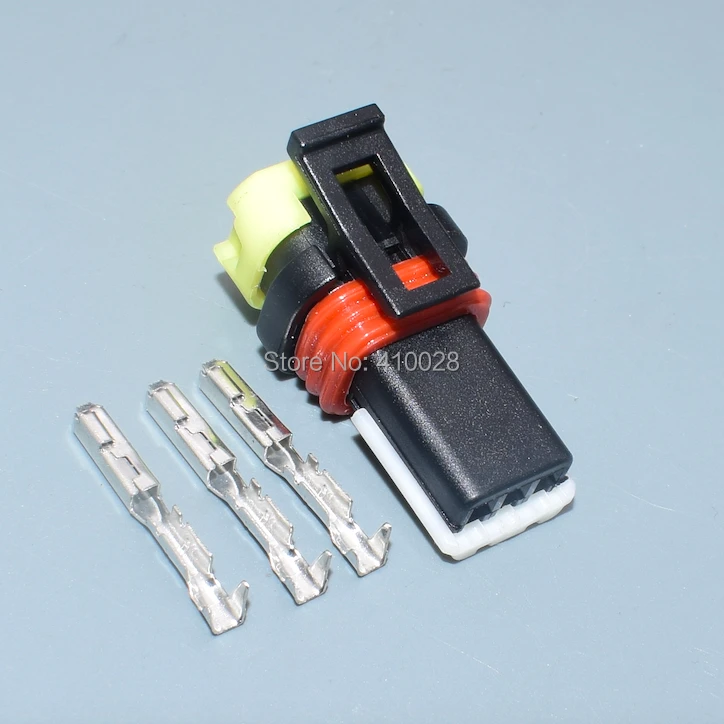

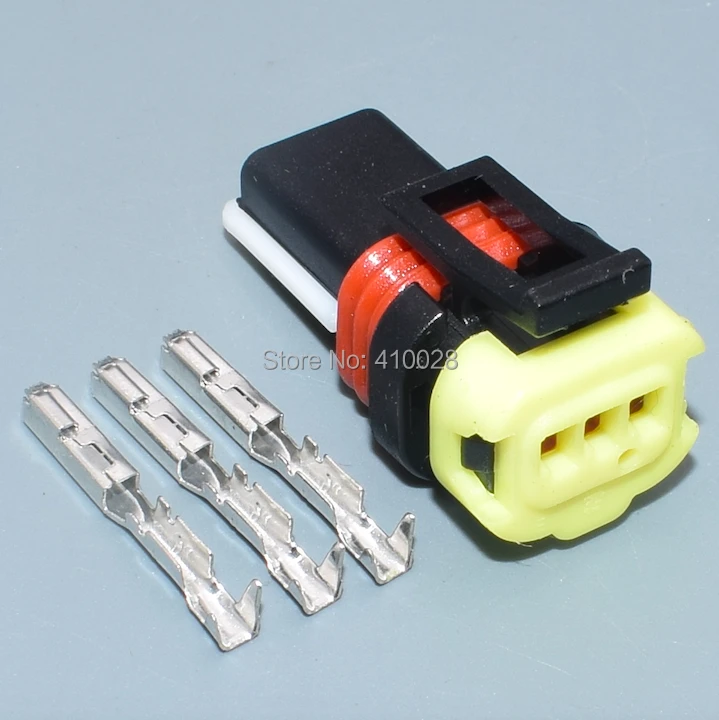

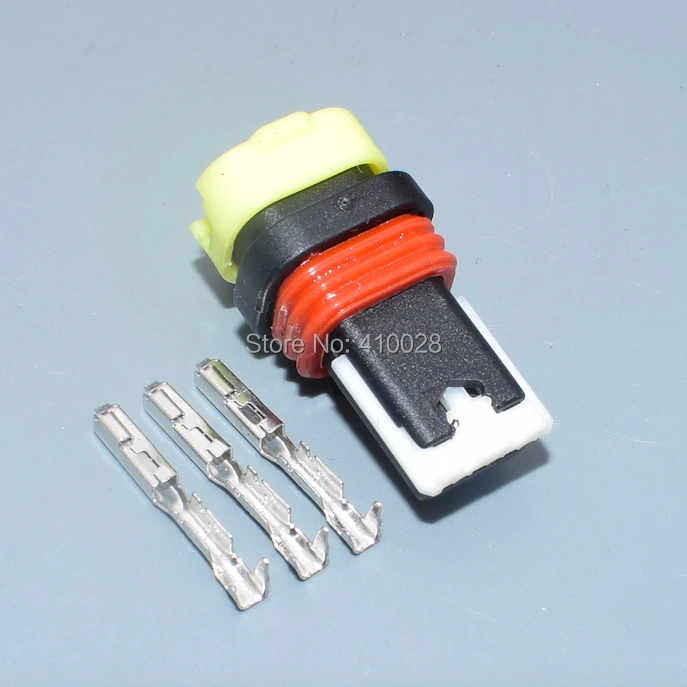

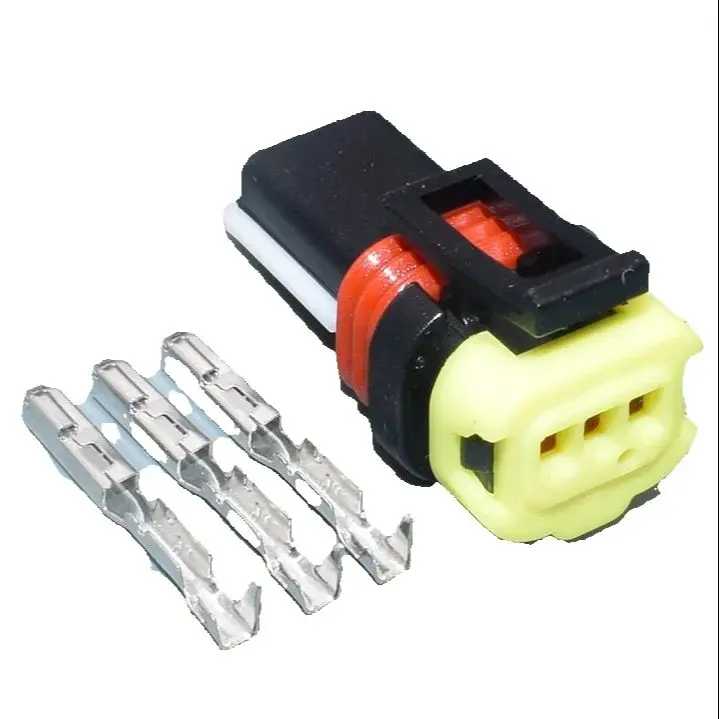

Este conector hembra de tres pines está orientado a reparaciones de cableado en instrumentos eléctricos de automoción, especialmente cuando la clavija original está rota, presenta holguras o ha sufrido daños por calor, humedad o una manipulación anterior. Su principal ventaja es permitir rehacer una conexión sin tener que sustituir todo el tramo del mazo de cables.
En este tipo de reparación, que tenga tres vías no es suficiente para confirmar la compatibilidad. La geometría de la carcasa, la posición de la pestaña de retención, la orientación de los terminales y la referencia 1-936527-2 son los aspectos que realmente determinan si encajará en el vehículo. He comprobado en más de una ocasión que dos conectores con el mismo número de pines pueden ser completamente incompatibles entre sí.
Su planteamiento es sencillo y práctico: una carcasa hembra para alojar tres terminales individuales, adecuada para cableados de cuadros de instrumentos, sensores, relojes, indicadores u otros elementos eléctricos de baja potencia. No lo consideraría un conector universal, sino una pieza de sustitución para aplicaciones concretas.
Calidad de fabricación y materiales
A simple vista, la carcasa presenta un moldeado compacto, con las guías de los terminales claramente definidas y una pestaña destinada a bloquear la unión con su conector macho. En una reparación eléctrica, esta retención mecánica es tan importante como la conductividad, ya que evita que la vibración del vehículo termine aflojando la conexión.
La referencia de los terminales, 1-936527-2, resulta especialmente útil para localizar el contacto adecuado y evitar mezclar piezas de medidas parecidas. Antes de crimpar, conviene verificar que el terminal entra en su alojamiento con la orientación correcta y que la lengueta de retención queda enfrentada al punto de bloqueo de la carcasa.
No se especifican el material exacto del plástico, el acabado superficial de los terminales, el rango de sección de cable admitido ni el grado de protección frente al agua. Por ese motivo, no lo instalaría en una zona expuesta directamente a salpicaduras sin añadir una protección adecuada. Para el interior del habitáculo o detrás de un cuadro de instrumentos, el planteamiento resulta más razonable.
Montaje y compatibilidad
El montaje requiere cierta precisión, aunque no es complicado para quien tenga experiencia utilizando una crimpadora de terminales. Primero desconecto la batería, identifico cada cable y fotografío la conexión original. Después corto únicamente el tramo deteriorado, retiro el aislamiento sin dañar los filamentos y crimpo cada terminal respetando la posición del cableado.
No recomiendo insertar los terminales a presión sin comprobar antes el sentido de montaje. Si alguno entra con demasiada resistencia, normalmente está invertido, deformado o no corresponde a la cavidad. Una vez introducido, debe quedar retenido y no salir al tirar suavemente del cable.
La compatibilidad debe comprobarse mediante cuatro puntos:
- Número de vías: tres.
- Tipo de carcasa: configuración hembra y forma exterior coincidente.
- Disposición y numeración de los pines.
- Terminal compatible con la referencia 1-936527-2 y con la sección del cable utilizado.
En una reparación de un mazo situado detrás de un cuadro de instrumentos, la pieza puede resolver el problema siempre que se mantenga exactamente el orden original de los conductores. Cambiar dos cables de posición puede provocar lecturas incorrectas, fallos de comunicación o incluso un cortocircuito. Por ello, compruebo cada continuidad con un multímetro antes de conectar la batería.
Rendimiento y resultado final
El resultado depende más de la calidad del crimpado y de la preparación del cable que de la propia carcasa. Cuando el terminal queda bien sujeto, la unión es limpia, desmontable y mucho más profesional que una reparación basada únicamente en retorcer cables y cubrirlos con cinta aislante.
En vehículos con muchos años de uso, este tipo de conector resulta útil para recuperar conexiones de instrumentos que fallan al pasar por badenes o al mover el mazo. La sustitución elimina holguras y evita falsos contactos, siempre que el problema estuviera realmente en la clavija y no en el propio instrumento, en la masa o en el cableado aguas arriba.
Frente a una reparación universal con conectores rápidos, ofrece una integración más próxima a la original. Como contrapartida, exige identificar correctamente la referencia y disponer de terminales, herramienta de crimpado y, en ocasiones, juntas o tapones de sellado adicionales. Para una reparación puntual, un kit universal puede ser más rápido; para conservar el aspecto y la lógica del mazo de fábrica, este formato es más adecuado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Configuración de tres pines apropiada para diversas conexiones de instrumentación.
- Carcasa compacta y sencilla de integrar en un mazo existente.
- Referencia de terminal claramente identificada.
- Permite sustituir una clavija dañada sin cambiar todo el cableado.
- Reparación más ordenada y mantenible que un empalme improvisado.
Aspectos mejorables:
- No se indican dimensiones completas ni tolerancias de la carcasa.
- Falta información sobre el material plástico y la resistencia térmica.
- No se confirma el rango de sección de cable compatible.
- No se especifica protección contra humedad o vibraciones.
- La compatibilidad no puede determinarse solamente por el número de vías.
Durante el montaje aconsejo proteger el conjunto con cinta de tela específica para mazos o funda corrugada, evitando que el cable quede tirante. También conviene dejar una pequeña holgura para absorber vibraciones y revisar, después de unos días de uso, que no existan señales de calentamiento, humedad o desplazamiento de los terminales.
Veredicto del experto
Es una solución funcional para reparar o reconstruir conexiones de tres vías en cableados de instrumentos eléctricos, siempre que la carcasa y los terminales coincidan exactamente con la instalación original. No es una pieza para comprar a ciegas por el simple hecho de tener tres pines, pero sí puede resolver una avería de forma limpia cuando la referencia 1-936527-2 es la adecuada.
Lo recomendaría para reparaciones interiores y trabajos de restauración de mazos en los que se valore mantener una conexión desmontable y ordenada. Antes de instalarlo, comprobaría la pieza original, mediría la continuidad de cada circuito y confirmaría el encaje mecánico sin forzar. Con esas precauciones, ofrece una alternativa razonable frente a los empalmes universales y a la sustitución completa del mazo.
