Análisis general del producto
Mi valoración es que este racor banjo AN3 de EPMAN está pensado para resolver una conexión compacta entre un latiguillo de PTFE y un punto de anclaje con tornillo banjo. Su utilidad depende menos de la marca del coche que de acertar con la medida de la rosca, el paso, el diámetro del ojo y el recorrido del latiguillo. Por eso no lo consideraría una pieza de compatibilidad universal, aunque se anuncien varias variantes de rosca y ángulo.
El extremo AN3 está destinado a latiguillos de PTFE con unas dimensiones indicadas de 7,5 mm de diámetro exterior y 3,2 mm de interior. El ojo banjo de 10 mm tampoco determina por sí solo que sirva en cualquier pinza o cilindro: hay que comprobar el tornillo, la longitud disponible, la posición de los orificios de paso y el tipo de asiento. Productos de esta familia se comercializan para conexiones de freno y otros circuitos, pero que un racor pueda utilizarse con distintos fluidos no demuestra por sí mismo que el conjunto completo sea adecuado para cada aplicación.
Calidad de fabricación y materiales
El acero inoxidable 304 y el acabado cepillado son elecciones razonables para una pieza expuesta a humedad y suciedad. El acabado evita el aspecto brillante de algunas alternativas, aunque no permite deducir por sí solo la precisión del mecanizado ni la calidad del sellado. En una conexión hidráulica, esos aspectos importan más que la apariencia: conviene revisar que las roscas estén limpias, que no haya rebabas en los conductos y que las superficies de apoyo no presenten golpes o marcas.
La ficha no concreta tolerancias, presión máxima de trabajo, tratamiento de las superficies de sellado ni par de apriete. No daría por hecho que el racor cumple cualquier requisito de competición o de uso en carretera solo por ser de acero inoxidable. Para un circuito de frenos, verificaría la especificación del latiguillo, el tipo de terminal y la compatibilidad del conjunto completo antes de instalarlo.
Montaje y compatibilidad

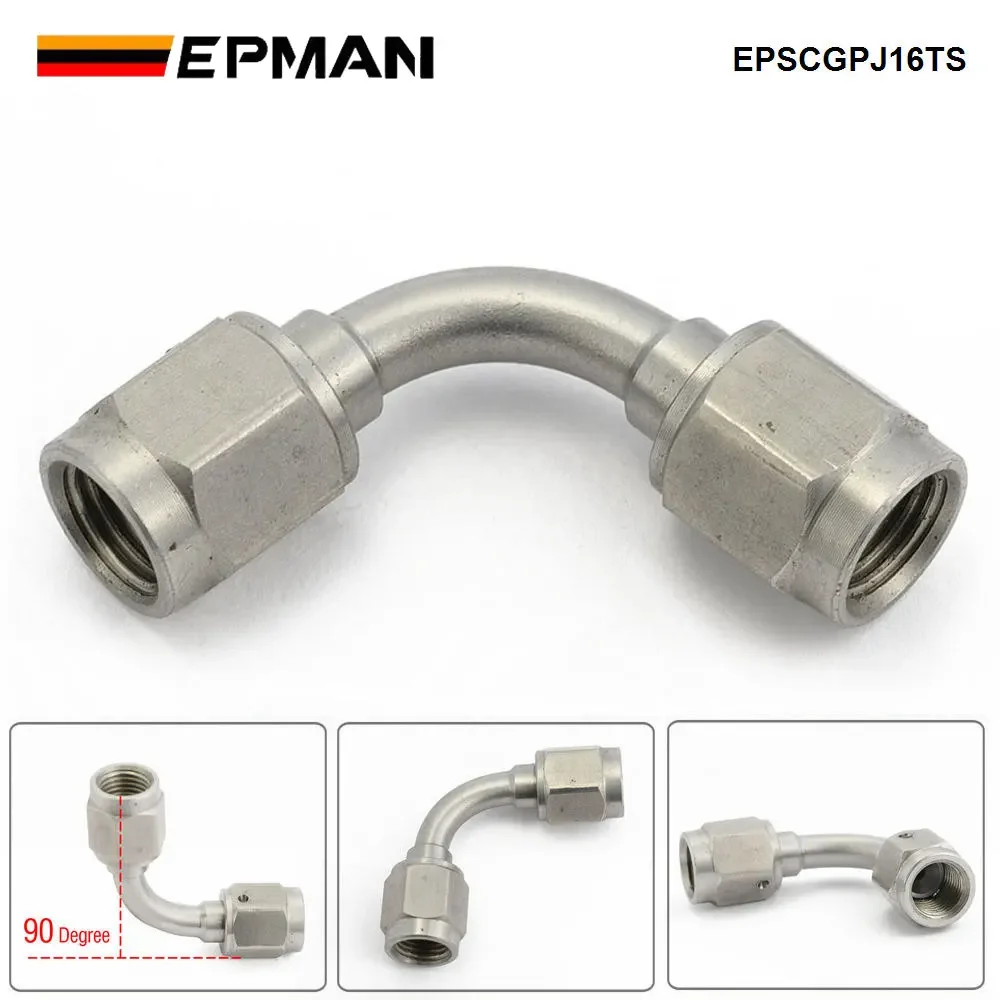

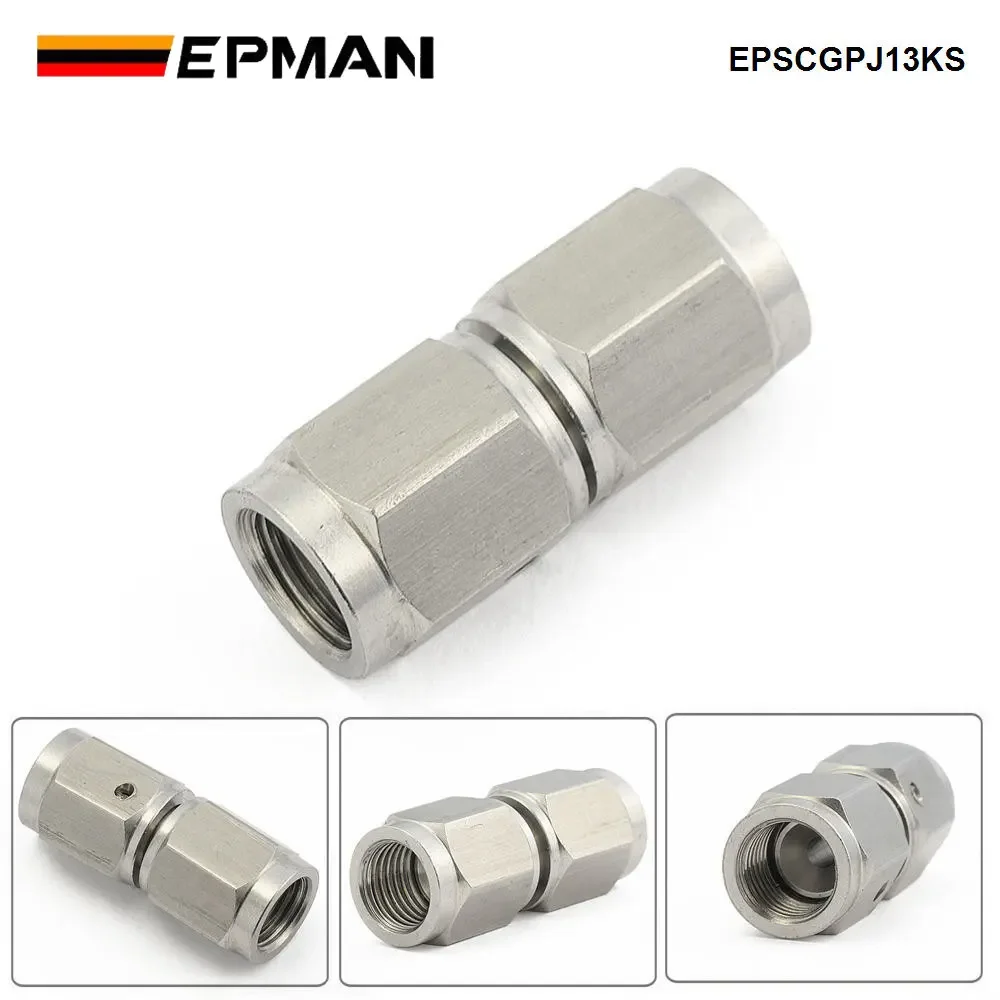

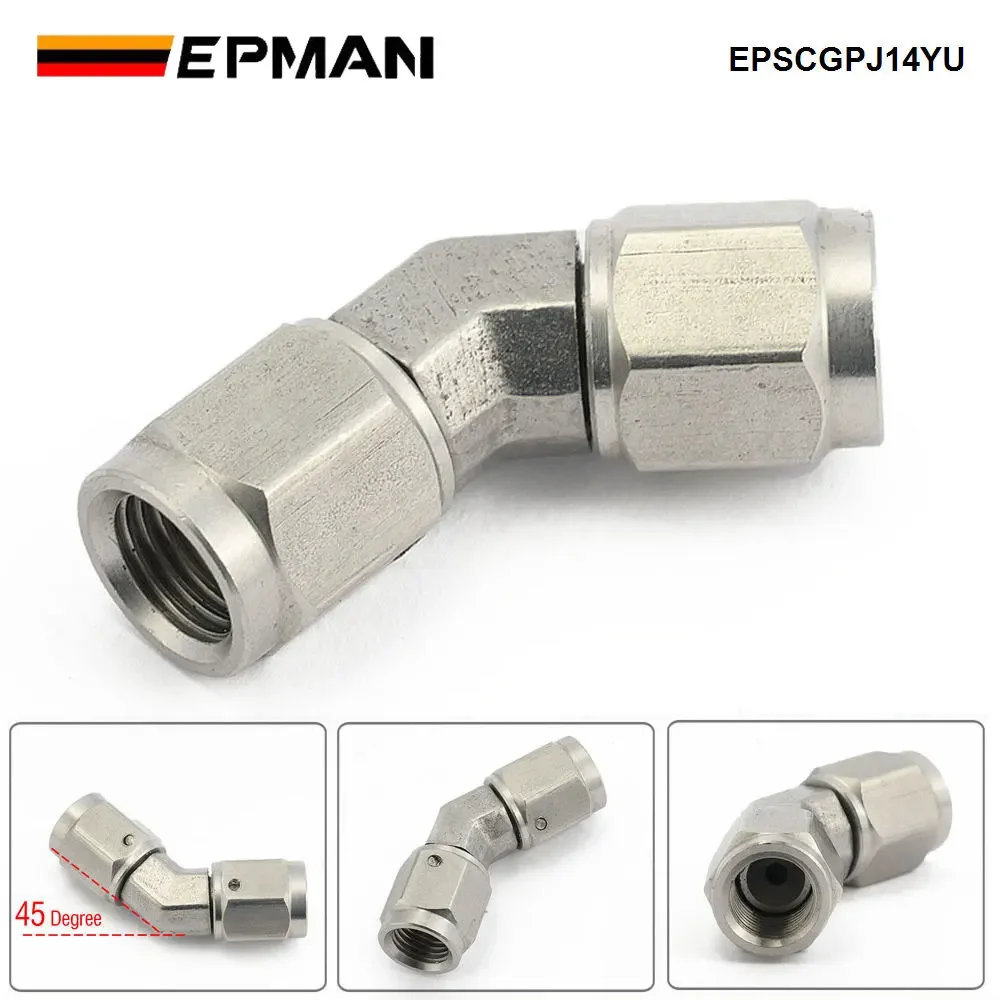

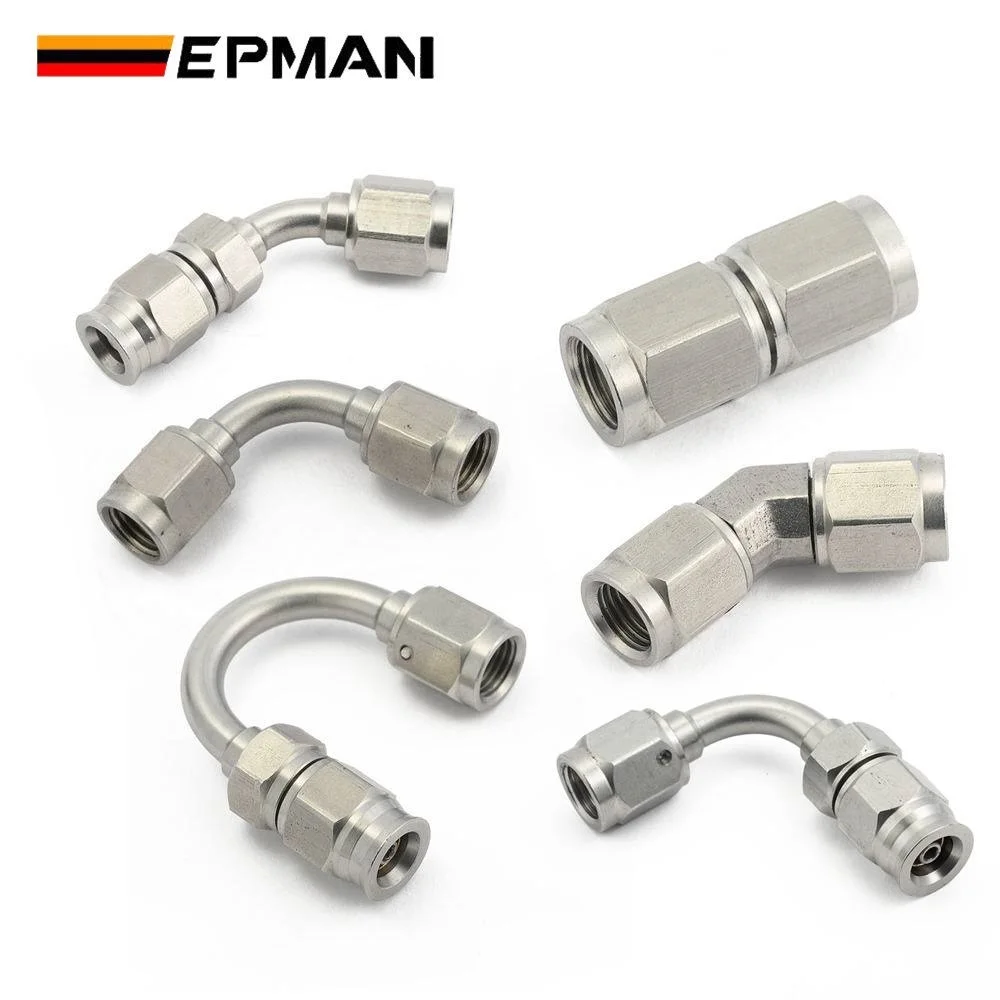

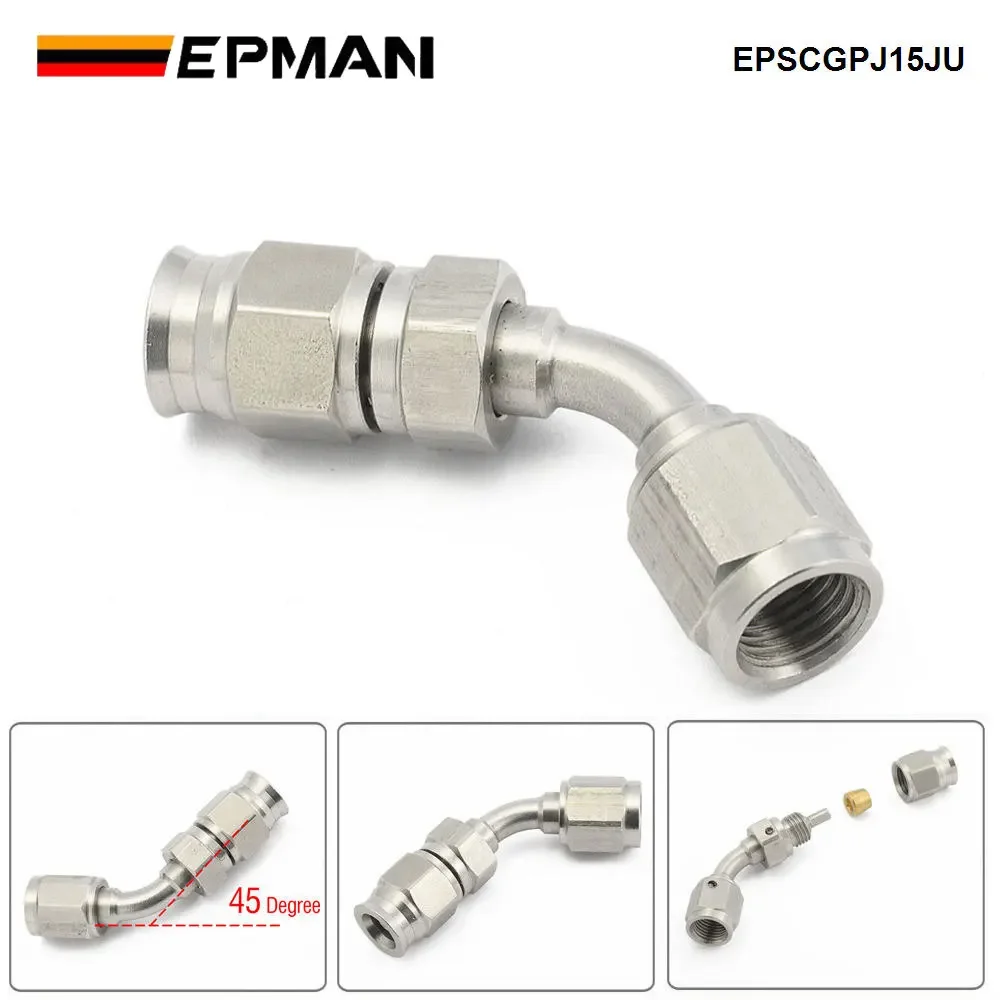

El principal punto crítico es la elección de la rosca: se ofrecen variantes AN3, 3/8-24 UNF o M10x1,0. No son medidas intercambiables. Una rosca que parezca entrar puede dañar el alojamiento si el diámetro o el paso no coinciden; hay que identificar la rosca original con precisión y no forzarla. Además, el ángulo —0°, 28°, 45°, 90° o 180°— debe elegirse después de presentar el latiguillo en su posición real, comprobando que no quede torsionado ni roce con rueda, suspensión, escape o carrocería.
En el montaje del terminal sobre PTFE, seguiría el procedimiento indicado por el fabricante del latiguillo y usaría las herramientas adecuadas para ese sistema. No improvisaría el montaje con mordazas que puedan deformar el cuerpo o marcar las zonas de sellado. En un banjo de freno, las arandelas de estanqueidad deben ser del tipo y medida correctos; no reutilizaría arandelas aplastables usadas. El tornillo se aprieta al par especificado por el fabricante del componente receptor, no a ojo ni aplicando un valor genérico.
Rendimiento y resultado final
El diseño angular permite orientar la salida del latiguillo y puede ayudar a ordenar el tendido en espacios reducidos. Eso mejora la instalación únicamente si el ángulo seleccionado evita tensiones y mantiene el latiguillo lejos de piezas móviles o calientes. El diámetro interior de 3,2 mm corresponde a una sección pequeña, habitual en conexiones AN3, pero no basta para determinar el rendimiento hidráulico: también influyen la longitud, el diseño del latiguillo, los pasos internos y el resto de componentes.
No asociaría este racor a un modelo concreto de coche ni afirmaría resultados tras un kilometraje determinado sin haber verificado una instalación real en ese vehículo. La compatibilidad debe comprobarse pieza a pieza; las medidas anunciadas no sustituyen una referencia de aplicación específica.
Puntos fuertes y aspectos mejorables
- A favor: varias opciones de ángulo, construcción en acero inoxidable 304 y posibilidad de conexión con latiguillo PTFE de las dimensiones indicadas.
- A revisar: faltan datos de tolerancias, presión de trabajo y pares de apriete; la variedad de roscas exige confirmar exactamente la variante recibida.
- Consejo práctico: antes de cerrar el circuito, presenta el conjunto sin apretarlo, comprueba el recorrido con la dirección y la suspensión en sus posiciones extremas y verifica que no haya torsión. Tras el montaje de un circuito de frenos, purga según el procedimiento del vehículo y comprueba cuidadosamente cualquier fuga antes de circular.
Veredicto del experto
Lo considero una opción funcional para una instalación personalizada si las medidas coinciden y el racor se combina con un latiguillo y unos elementos de sellado adecuados. No lo compraría basándome solo en que el ojo sea de 10 mm o en que aparezca la palabra AN3: confirmaría rosca, paso, orientación y aplicación antes de pedirlo. Para frenos, priorizaría la documentación técnica y la correcta ejecución del montaje frente al acabado o al precio.
