Análisis general del producto

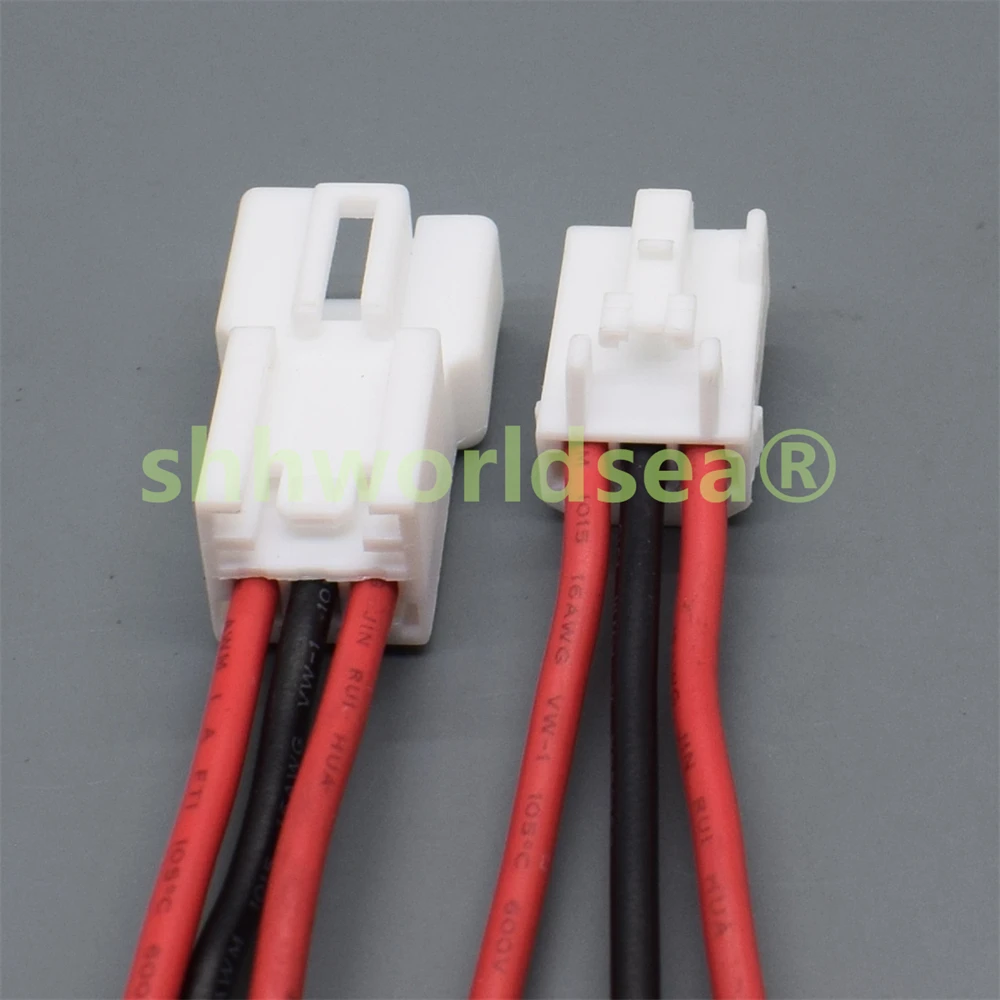

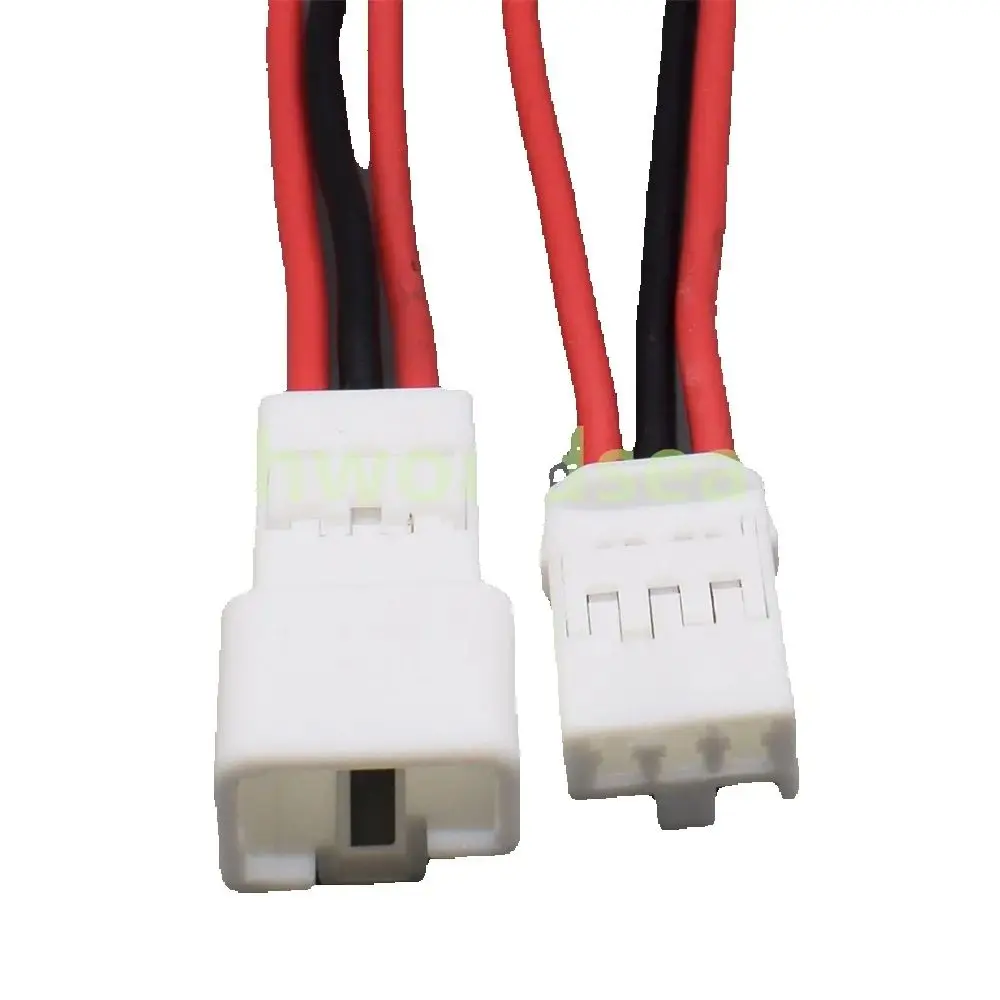

El Shhworldsea 7282-1030 / 6520-0577 es un conector automotriz de tres vías orientado a reparaciones de cableado en sistemas de iluminación y sensores. No es un accesorio universal: su utilidad depende de que coincidan la carcasa, la orientación, el sistema de retención y la posición exacta de cada terminal.
La referencia 7282-1030 corresponde a una carcasa Yazaki de la familia 2.3II, con tres polos, terminales de 2,30 mm y configuración macho sin sellado. La ficha técnica de esa familia indica una corriente de referencia de 10 A, aunque no conviene aplicar ese valor automáticamente al recambio comercial si no se confirma que incorpora los mismos terminales y materiales que la pieza original.

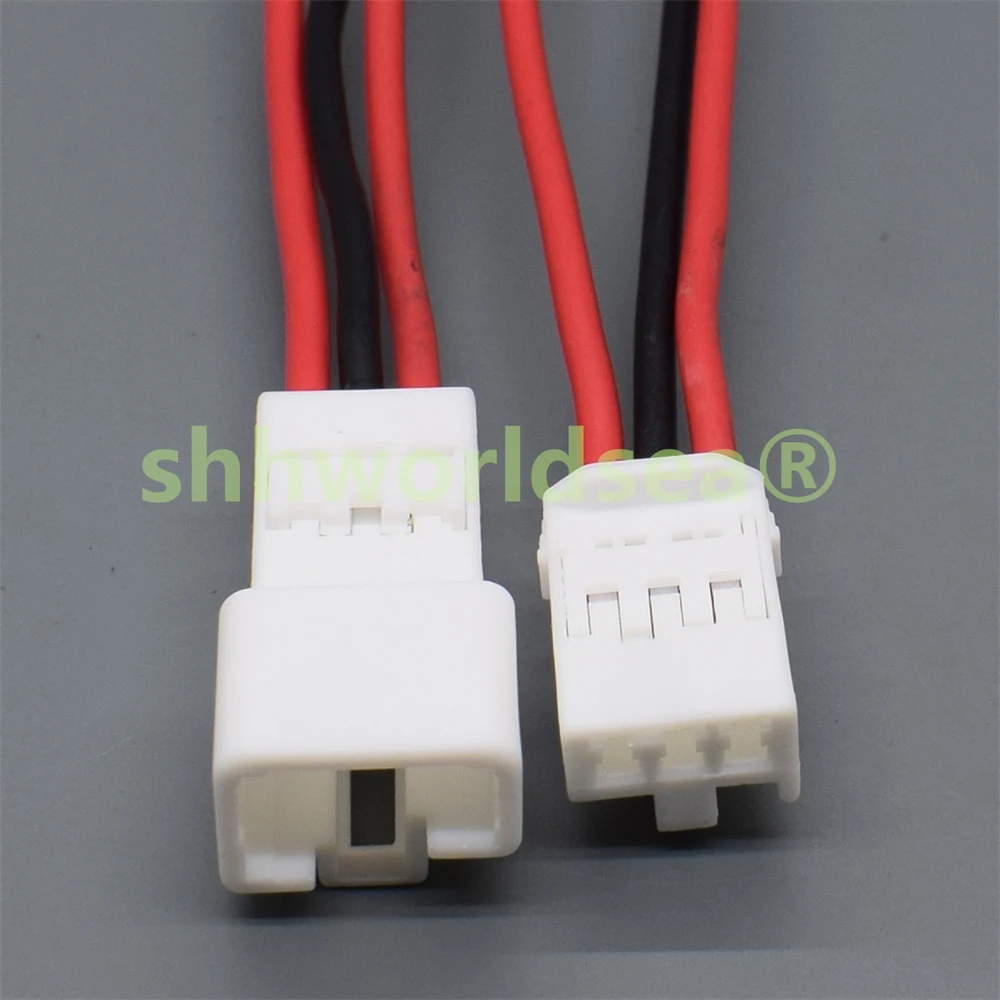

En la práctica, lo considero una solución adecuada para rehacer una conexión dañada sin sustituir todo el tramo del mazo. Puede tener sentido en una lámpara de lectura, un faro, una luz antiniebla o un sensor de iluminación, siempre que la instalación original utilice exactamente esta geometría.
Calidad de fabricación y materiales

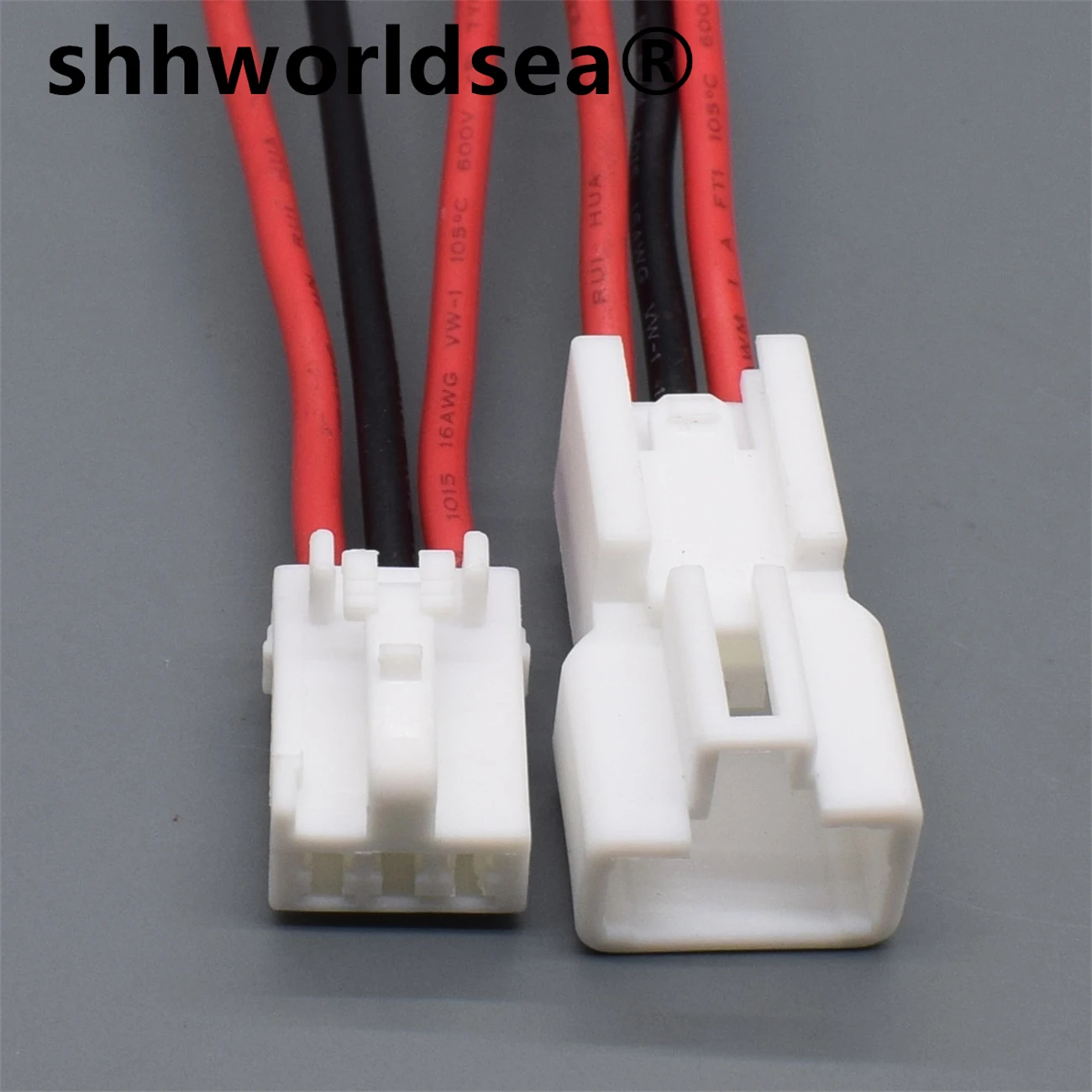

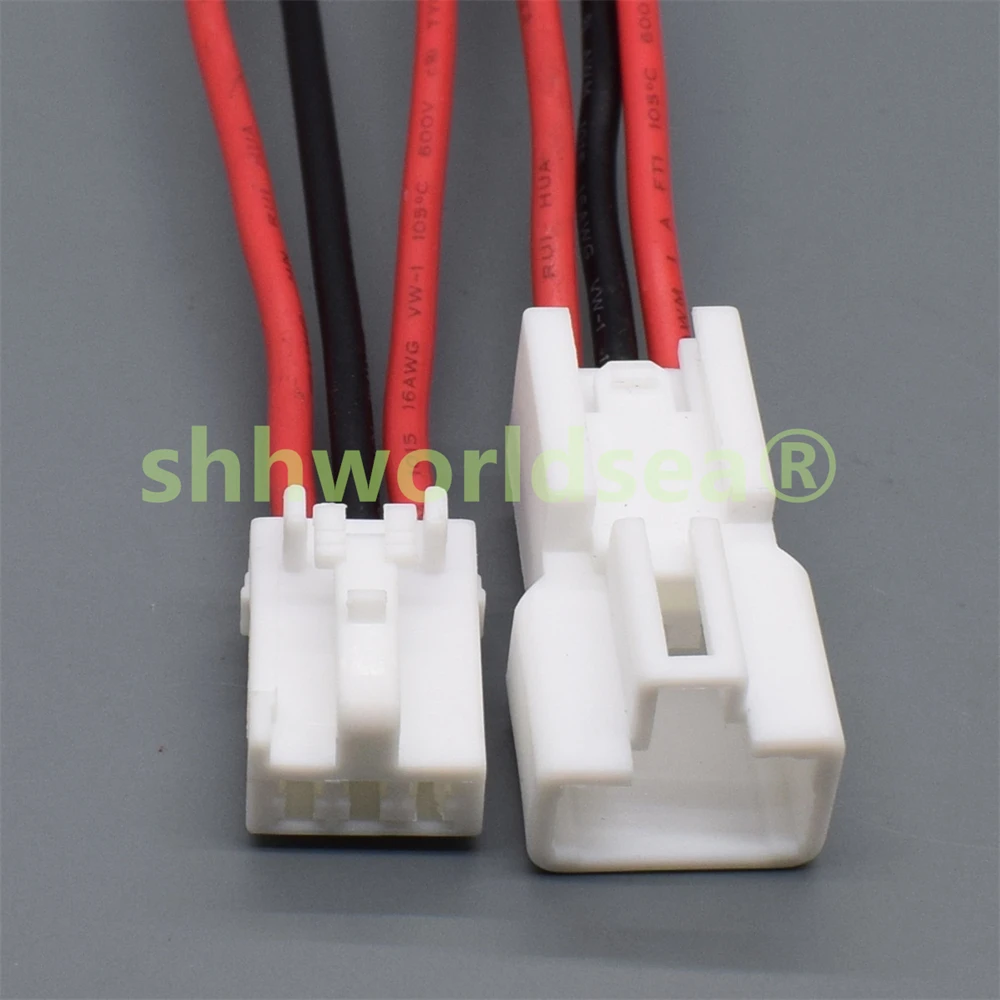

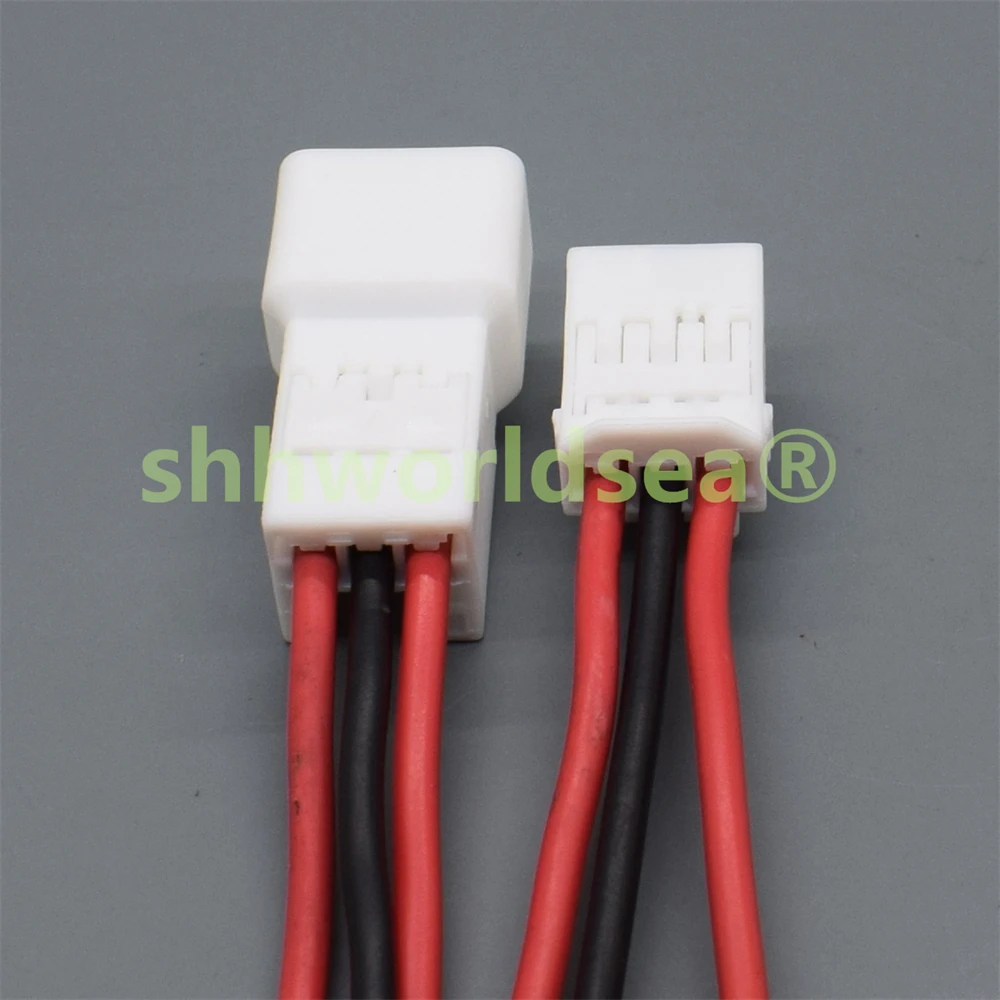

La carcasa tiene el formato compacto habitual de los conectores de automoción y cuenta con guías que evitan, en condiciones normales, una inserción invertida. La referencia equivalente de Yazaki especifica poliamida de alta resistencia, unas dimensiones aproximadas de 37,50 x 17,70 x 15,10 mm y una construcción sin estanqueidad integrada.
Este último punto es importante. No lo trataría como un conector impermeable ni lo instalaría expuesto directamente a agua, salpicaduras o barro sin añadir una protección adecuada. Para el interior del habitáculo puede ser suficiente, pero en la zona del paragolpes o detrás de un faro habría que comprobar si el conjunto original incorpora juntas individuales, tapa posterior o algún sistema de aislamiento adicional.
La calidad real de la reparación dependerá tanto de la carcasa como de los terminales y del crimpado. Una carcasa bien fabricada no compensa un terminal mal prensado, un cable parcialmente cortado o una sección inadecuada. Antes de cerrar el conector, revisaría que cada terminal quede retenido mecánicamente y que no retroceda al insertar la pareja.
Montaje y compatibilidad
El montaje no es complicado, pero exige trabajar con precisión. Desconectaría el borne negativo de la batería cuando exista riesgo de cortocircuito y documentaría el orden de los cables antes de desmontar el conector antiguo. Nunca me fiaría únicamente del color del cable: en reparaciones anteriores he encontrado mazos modificados, empalmes de accesorios y cables reparados con colores distintos a los originales.
Mi procedimiento sería el siguiente:
- Comparar la forma exterior y la posición de las guías con el conector retirado.
- Confirmar el número de vías y la orientación de la pestaña de bloqueo.
- Marcar cada cable antes de extraer los terminales.
- Cortar únicamente la zona deteriorada, conservando la mayor longitud posible del mazo original.
- Crimpar los terminales con una herramienta apropiada, sin aplastarlos con unos alicates convencionales.
- Comprobar la continuidad eléctrica y la ausencia de cortocircuitos.
- Tirar suavemente de cada cable para verificar que el terminal ha quedado bloqueado.
- Aplicar protección contra humedad si la ubicación está cerca del exterior.
La referencia por sí sola no garantiza la compatibilidad. En conectores de tres pines puede variar el macho o la hembra, el paso entre terminales, la polarización y el orden interno de las señales. También comprobaría si el recambio se entrega con terminales y sellos o únicamente con la carcasa, porque esa diferencia cambia bastante la dificultad de la instalación.
Rendimiento y resultado final
En una conexión de iluminación correctamente dimensionada, el conector debería ofrecer una unión estable y una resistencia eléctrica baja. La especificación de la familia original indica una resistencia inicial máxima de 3 miliohmios y una resistencia de aislamiento mínima de 100 megaohmios a 500 V en corriente continua, valores propios de una carcasa técnica correctamente montada.
En un uso real, prestaría especial atención a los síntomas posteriores: parpadeos, fallos intermitentes al pasar por badenes, calentamiento de la carcasa o avisos de lámpara fundida. Si aparece cualquiera de ellos, revisaría primero el crimpado y la tensión del terminal antes de culpar al conector.
Para un sensor o una señal de baja intensidad, una mala conexión puede producir lecturas erráticas aunque la continuidad parezca correcta con el multímetro. En esos casos conviene comprobar también la caída de tensión bajo carga y mover ligeramente el mazo mientras se observa la señal.
Frente a un empalme directo con soldadura y cinta aislante, este conector ofrece una reparación más limpia y desmontable. Como alternativa, los sistemas sellados de tipo Weather Pack o Superseal son preferibles cuando la ubicación está sometida a humedad, pero ocupan más espacio y requieren terminales y útiles específicos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite reparar un tramo del cableado sin sustituir el mazo completo.
- Formato compacto de tres vías, apropiado para iluminación y sensores.
- Referencia identificable para comparar con la pieza original.
- Montaje reversible y más profesional que un empalme improvisado.
- Posible compatibilidad con terminales de la familia 2.3II si coinciden las dimensiones.
Aspectos mejorables:
- No debe considerarse universal por tener tres pines.
- La ausencia de sellado limita su uso en zonas expuestas.
- No asumiría la capacidad de 10 A sin verificar terminales, sección del cable y calidad del conjunto.
- La compatibilidad con un modelo concreto debe confirmarse físicamente.
- Si no incluye terminales, hacen falta herramienta de crimpado y material adicional.
Veredicto del experto
Mi valoración es positiva como recambio específico para una reparación de cableado, pero no como conector genérico para cualquier coche. Lo compraría únicamente después de comparar la pieza original, el número de referencia, la distribución de terminales y el sistema de bloqueo.
Para una lámpara interior o una conexión protegida puede ser una solución práctica y económica. Para faros o antinieblas instalados en zonas húmedas, elegiría esta pieza solo si el conector original también carece de sellado y se puede proteger correctamente. La clave no está en que tenga tres pines, sino en que la geometría, el pinout, los terminales y el entorno de trabajo sean exactamente los adecuados.
