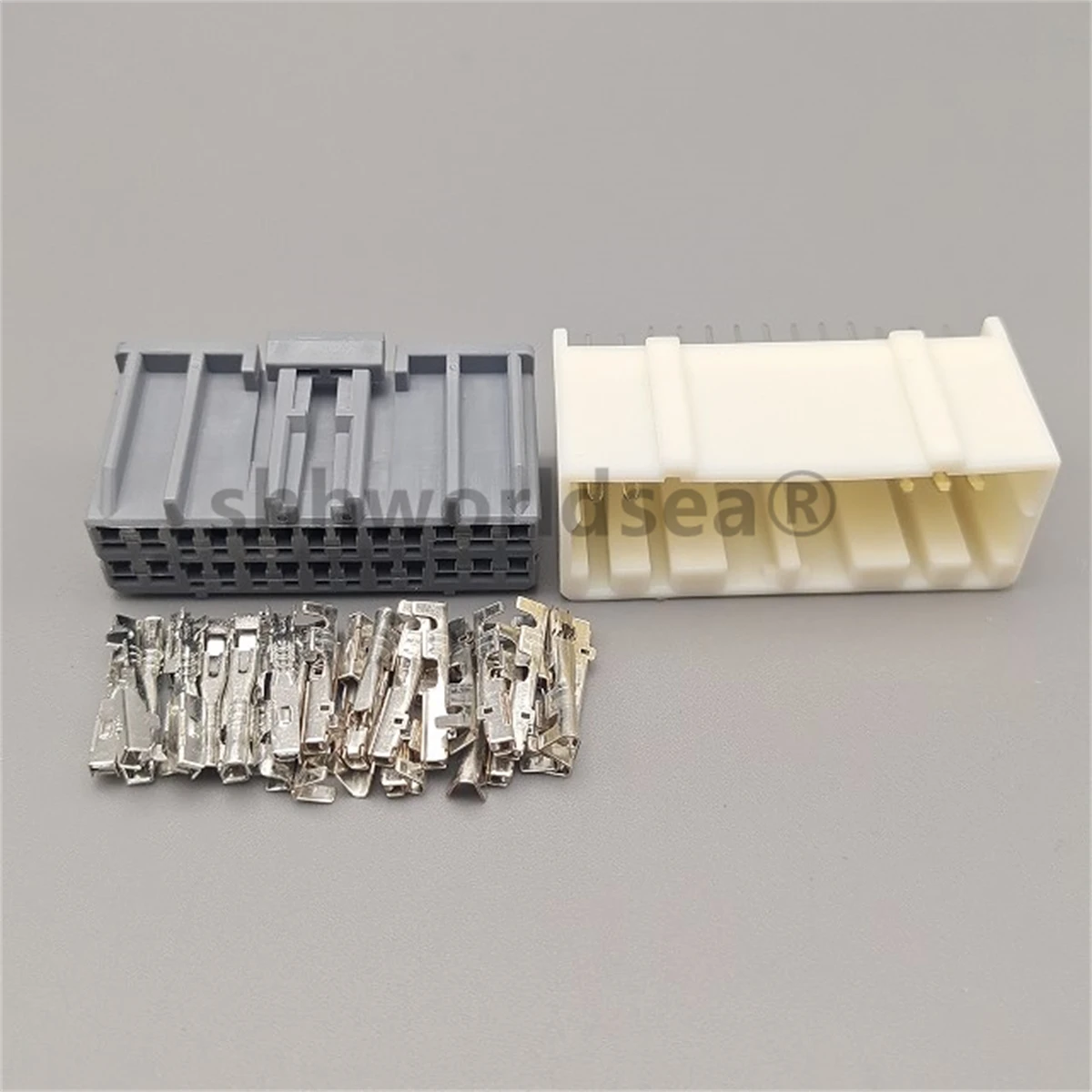

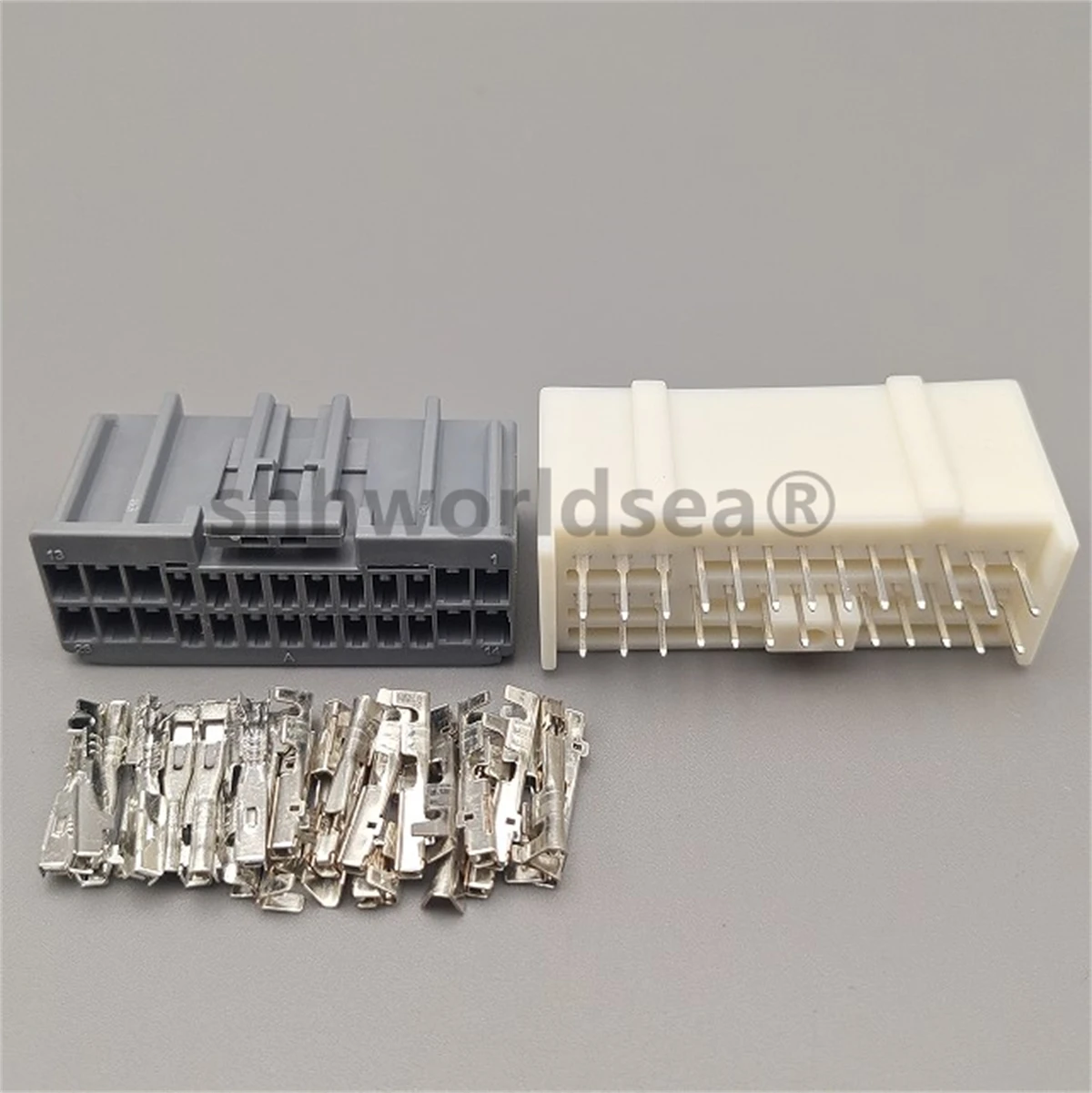

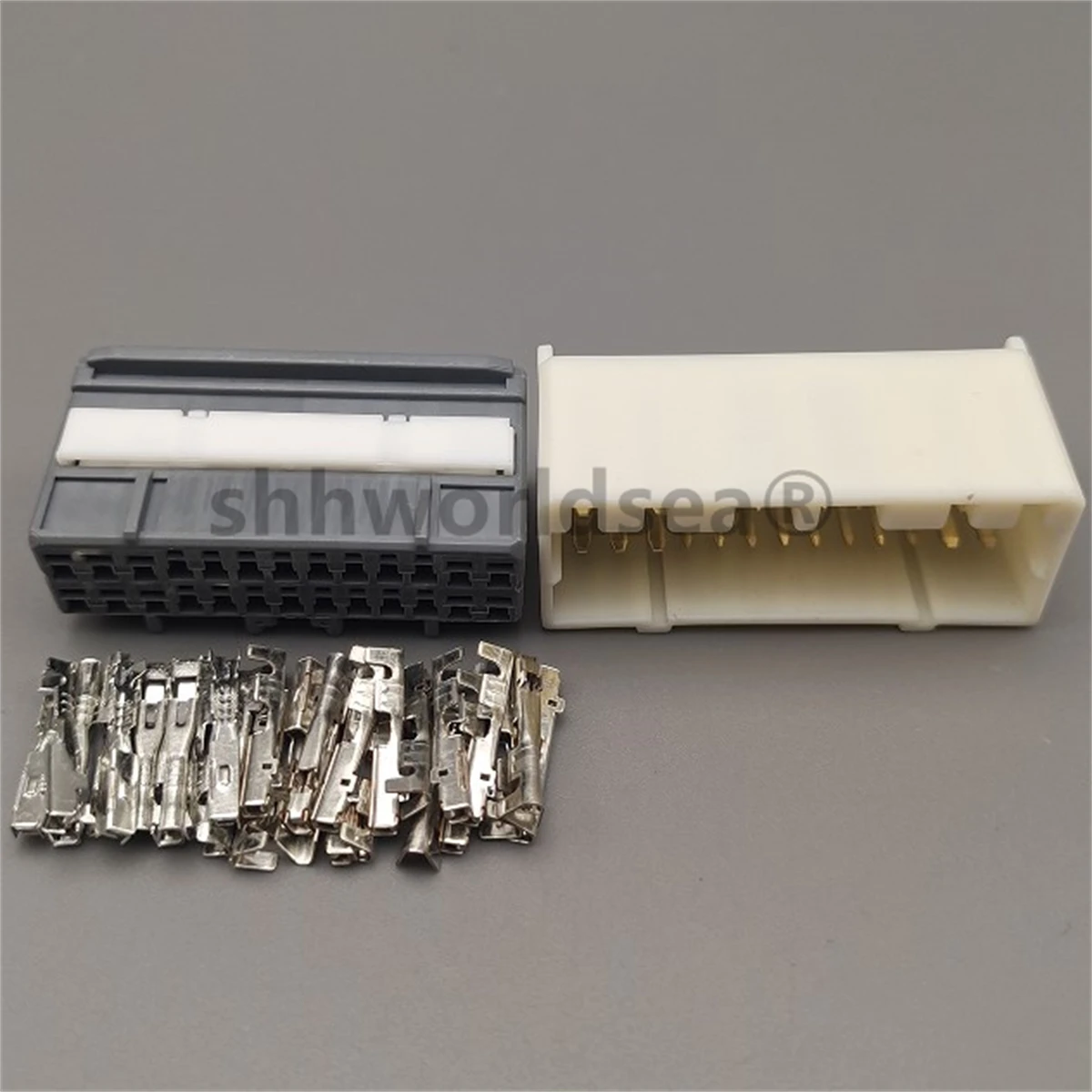

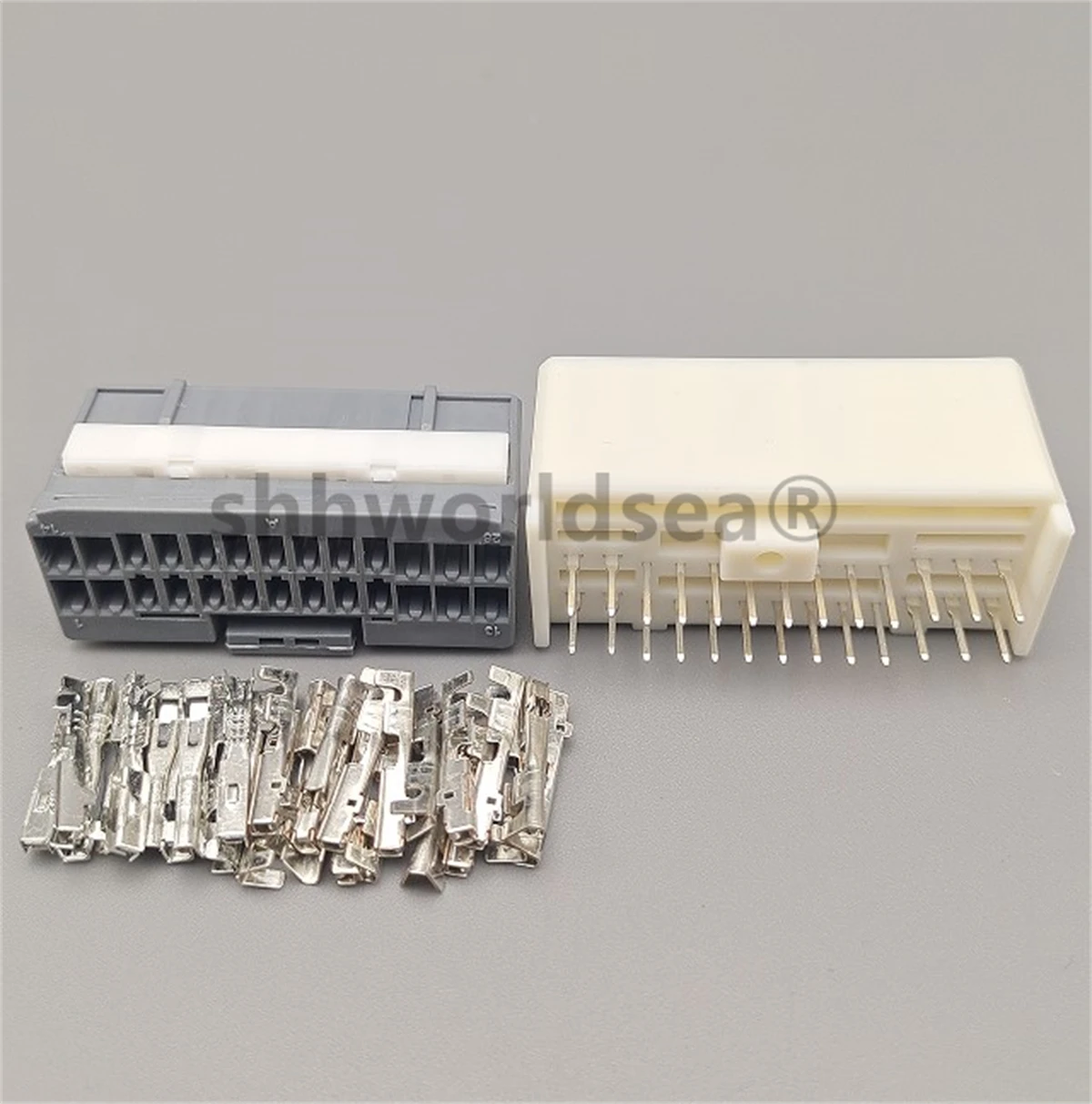

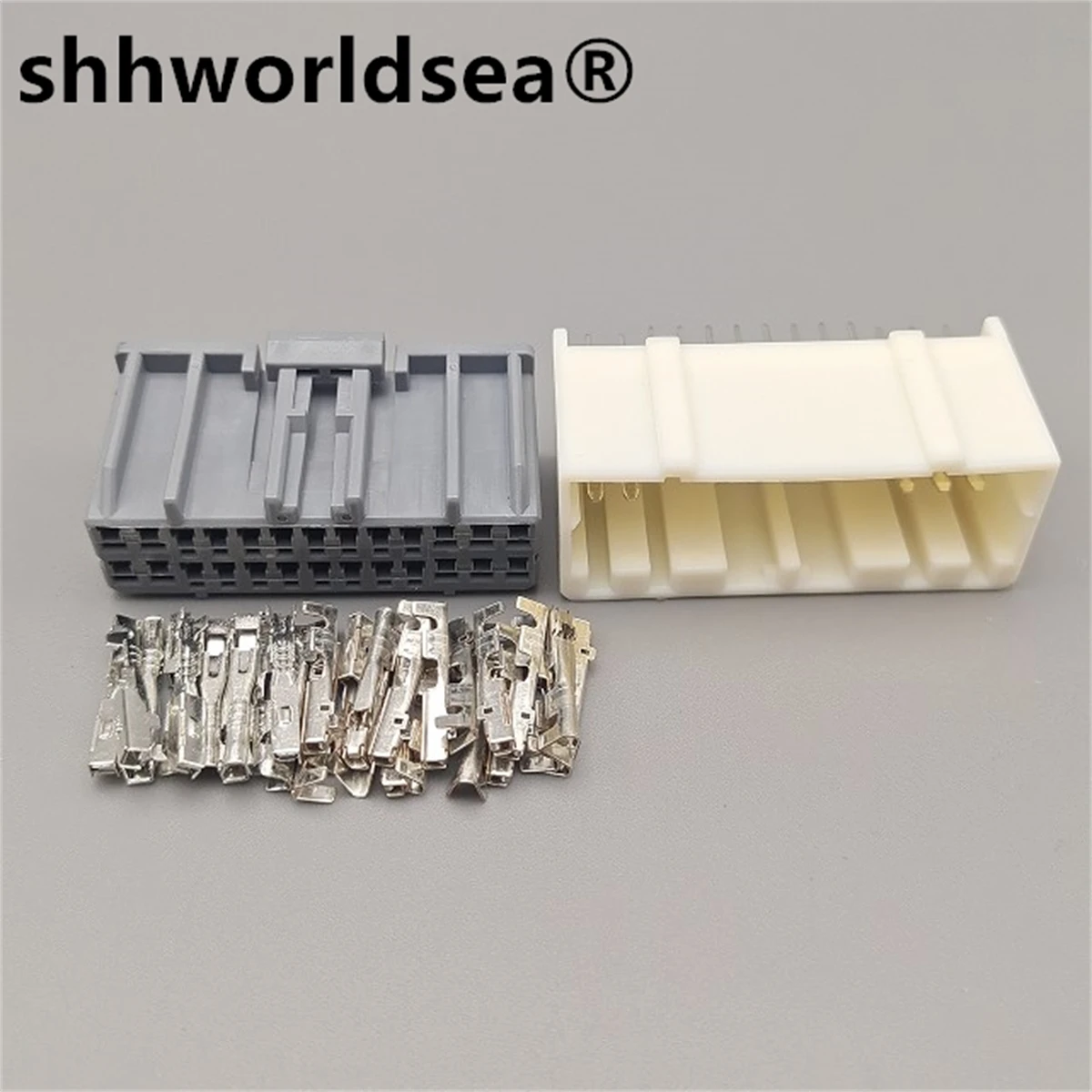

Conector eléctrico Shhworldsea de 26 vías para Honda, sin sellar

Análisis general del producto

Llevo más de quince años peleándome con arneses y, dentro de ese mundo, los conectores multipolares de 26 vías son de esas piezas que parecen triviales hasta que te dejan tirado con un fallo intermitente en el cuadro o en el cierre centralizado. Este conector entra en esa categoría: una carcasa de 26 contactos pensada para instalaciones Honda, con sistema de retención primario por lengüeta elástica y bloqueo secundario mediante peine o retenedor, y sin ningún tipo de sellado (ni juntas toroidales, ni grommets, ni tapones ciegos). Es, por tanto, una pieza de interior o de zonas protegidas, no una solución para vano motor expuesto.

Lo he montado en tres escenarios distintos: la unión del arnés de salpicadero de un Civic VIII 1.8 i-VTEC de 2008 con algo más de 215.000 km que arrastraba falsos contactos en el circuito de instrumentación; un Accord VII 2.0 de 2004 con 270.000 km en el que había que reconstruir parte del ramal hacia la caja de fusibles interior; y una reparación puntual en un Jazz de segunda generación. En los tres casos el objetivo era el mismo: sustituir una carcasa fatigada, con lengüetas rotas o contactos con sobrecalentamiento, sin cambiar el ramal completo.

Calidad de fabricación y materiales

El cuerpo es de termoplástico rígido, del tipo que se emplea habitualmente en estas carcasas, con un acabado de molde correcto pero no impecable. Las tolerancias de encaje son razonables: en el Civic el conector entró en su alojamiento con un juego lateral mínimo y la lengüeta cerró con un clic claro y audible. En el Accord, en cambio, tuve que repasar ligeramente una rebaba en el borde inferior con una lima fina para que asentara a ras; nada grave, pero es el tipo de detalle que aparece en piezas de producción masiva y bajo coste.

Los contactos que acompañan a este tipo de conectores suelen ser de latón estañado, con muelle de retención troquelado. La fuerza de inserción es firme y el contacto queda bien sujeto, aunque el espesor del recubrimiento no invita a confiar en él durante décadas en ambientes agresivos. Un punto mejorable: el marcado de la numeración de las filas es tenue y en luz de taller cuesta leerlo, así que conviene tener el pinout dibujado en papel antes de empezar. También noté que el peine de bloqueo secundario encaja con algo menos de precisión que en una carcasa original, y hay que asegurarse de que baja hasta el fondo.

Montaje y compatibilidad

Aquí está la clave de todo. Que sea de 26 pines y esté asociado a Honda no significa que sirva para cualquier Honda ni para cualquier sistema. He visto compañeros comprar una carcasa idéntica en número de vías y descubrir que la disposición interna de las cavidades, la orientación de la pestaña o el paso entre filas no coincidían. Mi protocolo es siempre el mismo:

Desconectar la batería y esperar el tiempo de descarga antes de tocar arneses con airbag o pretensores.

Fotografiar el conector original por las cuatro caras y etiquetar cada cable con cinta y rotulador antes de extraer nada.

Sacar primero el retenedor secundario; sin él fuera, la lengüeta no libera del todo.

Usar un extractor específico para terminales de lengüeta plana. Con un destornillador fino se acaba deformando el muelle y el contacto no vuelve a retener.

Crimpar con matriz del diámetro correcto. Estos conectores montan terminales de sección pequeña, y una crimpadora mal ajustada deja el conductor flojo dentro del barril: se nota al tirar suavemente del cable.

Tras insertar cada terminal, hacer una prueba de tracción ligera y comprobar continuidad con polímetro antes de cerrar el peine.

En cuanto a compatibilidad, mi experiencia es desigual: en el Civic VIII y en el Jazz encajó sin adaptaciones; en el CR-V de un cliente, con el mismo número de pines, el alojamiento era distinto y no servía. Toca comparar la pieza vieja con la nueva, cavidad por cavidad.

Consejos prácticos de montaje y mantenimiento

Como no es una pieza sellada, el entorno lo es todo. En zonas con condensación, como el interior de un panel de puerta en clima húmedo, recomiendo aplicar una capa fina de grasa dieléctrica en cada contacto y proteger el conjunto con funda termorretráctil con adhesivo interno o una funda de goma. Evita tirar de los cables al desconectar: sujeta siempre por el cuerpo. Y si tienes que dejarlo en un punto expuesto del vano motor, replantea la ubicación o pasa a una carcasa sellada, porque ahí no durará.

Rendimiento y resultado final

Una vez bien crimpado y con el peine cerrado, el comportamiento es el esperado: sin fallos intermitentes, sin códigos nuevos en el cuadro y con lecturas estables en los circuitos de señal. En el Civic, el problema de instrumentación desapareció por completo y seguía sin incidencias dos años después, con el coche durmiendo en la calle. En el Accord, la caída de tensión medida en la línea de alimentación quedó por debajo de una décima de voltio, valor correcto para una unión de este tipo.

El único aviso serio llegó en un uso costero: en un conector situado en una zona con condensación constante, aparecieron principios de oxidación en los terminales tras un invierno. Con grasa dieléctrica desde el principio, ese mismo montaje se ha mantenido limpio.

Puntos fuertes y aspectos mejorables

A favor:

Relación precio-prestaciones muy alta frente a la carcasa original de concesionario.

Encaje y retención correctos cuando la referencia y la disposición coinciden.

Permite reparar sin sustituir el ramal completo, algo que en un Honda mayorcito es oro puro.

Disponibilidad de terminales de repuesto para completar el trabajo.

A mejorar:

No va sellado: cero protección real frente a humedad, polvo o lavados a presión.

Marcado de numeración poco legible y ausencia de documentación de pinout.

Control de calidad irregular en rebabas y ajuste del retenedor secundario.

El número de pines no garantiza compatibilidad; hay que verificar físicamente.

Comparado con alternativas genéricas del mercado, está en la misma liga que otras carcasas de reposición económicas: cumple si el trabajo se hace con herramienta adecuada, pero no compite con una pieza original en acabado ni con una serie sellada en protección ambiental.

Veredicto del experto

Es una pieza útil y honesta para quien sabe lo que hace. Si necesitas reconstruir una unión de 26 vías en el interior de un Honda, verificas la disposición de cavidades y dispones de extractor y crimpadora decentes, te resolverá el problema por muy poco dinero. Si el conector vive en una zona húmeda o expuesta, o si el coche es reciente y no quieres volver a abrirlo, paga la pieza original o busca una versión sellada. Mi recomendación práctica: compra dos unidades, guarda una de reserva y dedica diez minutos a dibujar el pinout antes de tocar el arnés. Ese tiempo es lo que separa una reparación definitiva de un dolor de cabeza recurrente.
