Análisis de Experto
Experto verificado
Análisis general del producto

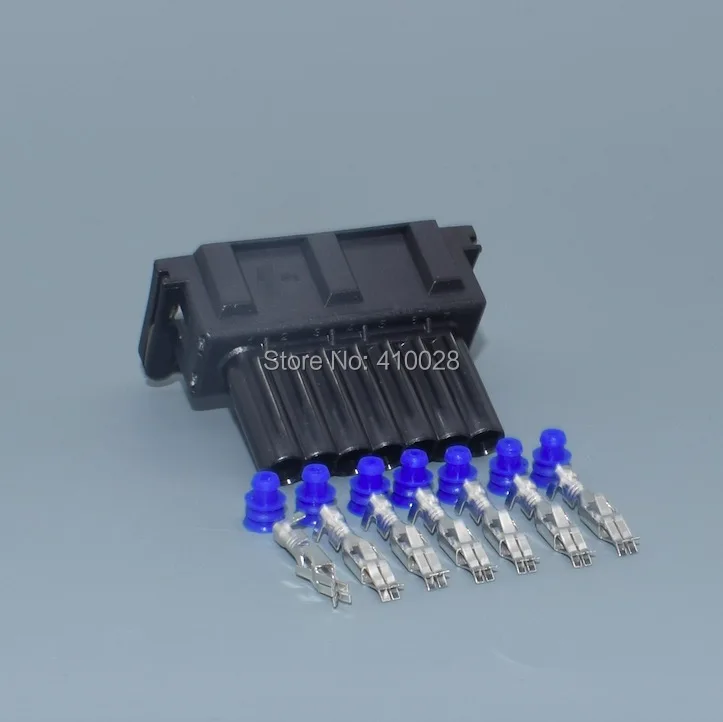

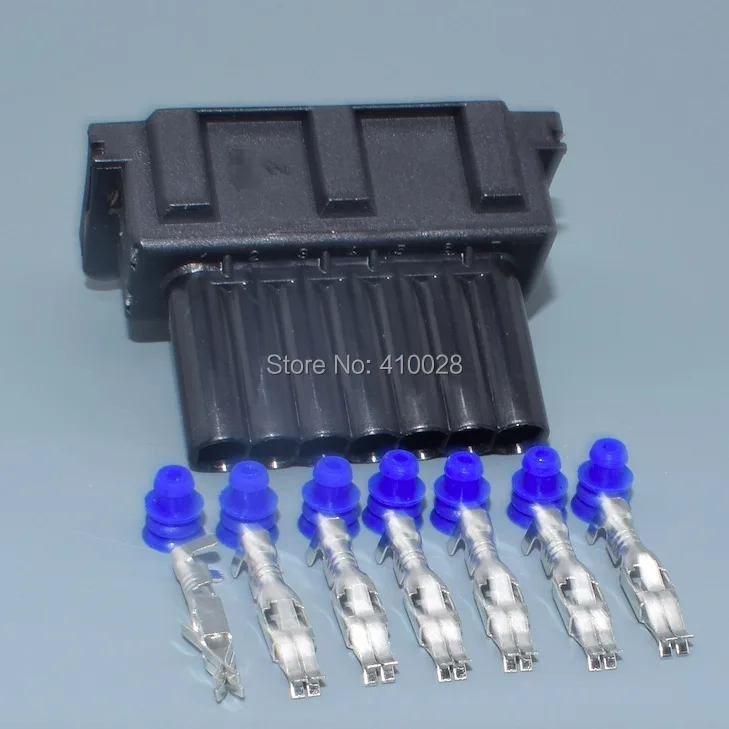

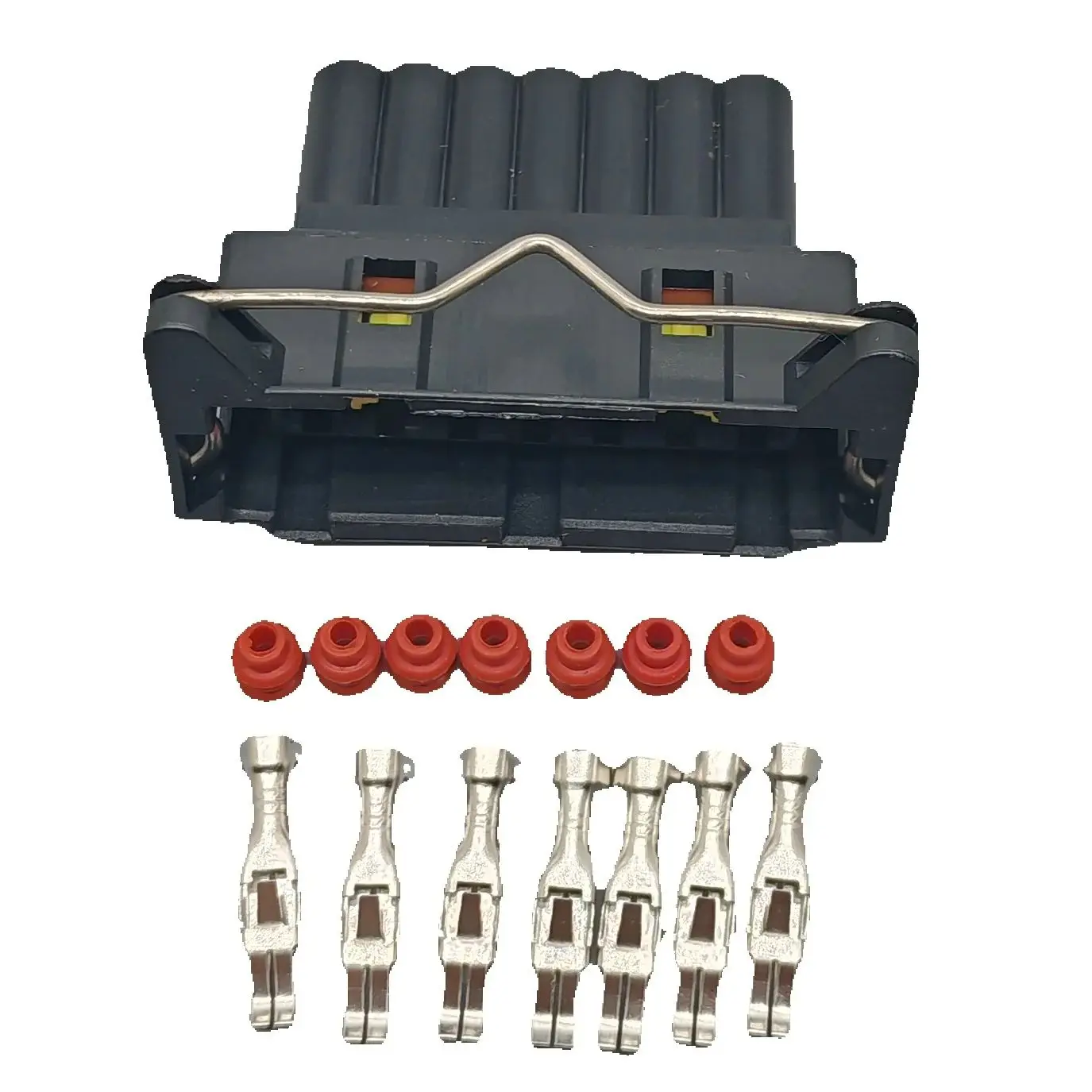

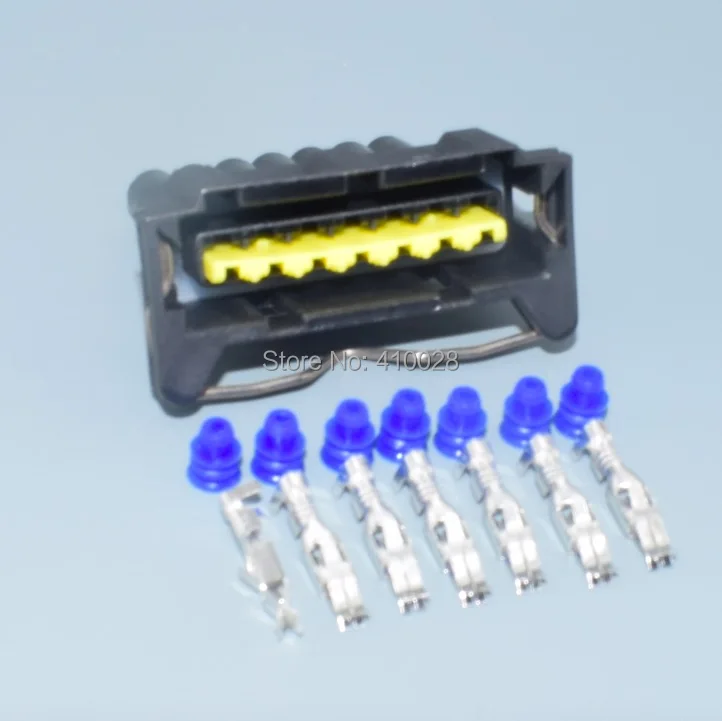

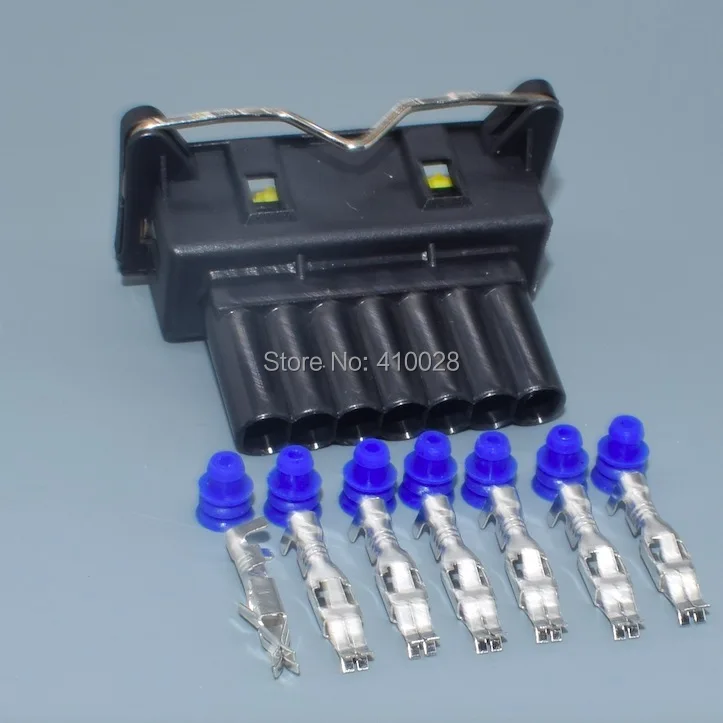

El Shhworldsea DJ7071A-3.5-21 es un conector automotriz compacto de siete pines y terminales de 3,5 mm, pensado para reparar o sustituir conexiones del cableado del vehículo. Su principal ventaja es concentrar varias señales en un único conjunto, algo especialmente útil en instalaciones de iluminación, accesorios eléctricos y conexiones de remolque.
No lo consideraría un conector universal. En automocion, que coincidan el numero de pines y el diametro del terminal no garantiza que el cuerpo encaje en la instalacion original. Tambien deben coincidir la geometria de la carcasa, la posicion de cada contacto, el sistema de retencion y la correspondencia electrica de cada circuito.
En una reparacion de cableado envejecido, este tipo de pieza puede ser una solucion mas limpia que unir cada conductor mediante empalmes independientes. Reduce el numero de conexiones sueltas y facilita futuras operaciones de desmontaje, siempre que se instale respetando el esquema electrico.
Calidad de fabricacion y materiales
La construccion es la habitual de un conector automotriz compacto: carcasa aislante, alojamientos individuales para los terminales y un sistema mecanico de bloqueo. El formato de 3,5 mm permite trabajar en espacios reducidos, aunque tambien obliga a ser cuidadoso durante el montaje, porque los terminales pequeños toleran peor un crimpado deficiente que los conectores de mayor seccion.
En este tipo de componentes, la calidad real no depende solo del plastico exterior. Lo importante es que los terminales queden bien retenidos, que no exista holgura lateral y que la presion de contacto sea suficiente para evitar microcortes por vibracion. Antes de cerrar la carcasa, compruebo siempre que cada terminal ha llegado hasta su posicion y que no retrocede al tirar ligeramente del cable.
La proteccion frente a humedad debe entenderse como basica. No lo instalaria en una zona expuesta directamente a agua, sal o barro sin añadir medidas de sellado y proteccion. En remolques y bajos de vehiculos, la grasa dielectrica adecuada, una funda protectora y una correcta sujecion del mazo resultan mas importantes que la propia carcasa.
Montaje y compatibilidad
El montaje exige identificar cada conductor antes de desmontar el conector antiguo. Yo suelo fotografiar la posicion original, marcar los cables y elaborar una tabla con el numero de cavidad, color del conductor y funcion electrica. En circuitos de freno, intermitencia o alumbrado, trabajar por colores sin confirmar el esquema puede provocar errores peligrosos.
La herramienta decisiva es una crimpeadora compatible con terminales de pequeño tamaño. Una tenaza universal puede deformar el contacto, dejarlo flojo o dañar el aislamiento. El pelado debe ser limpio, sin cortar filamentos, y el conductor debe quedar introducido hasta la zona prevista del terminal. Despues del crimpado realizo una prueba de traccion moderada: si el cable se mueve, el terminal no esta correctamente fijado.
En un turismo como un Seat Leon de primera generacion con kilometraje elevado, este formato podria tener sentido para rehacer una derivacion de accesorios o un tramo de iluminacion, pero solo si la carcasa original y la distribucion de cavidades coinciden. En una furgoneta de trabajo o en un remolque, donde las vibraciones son mayores, prestaria especial atencion a la sujecion del mazo y a que el conector no soporte el peso de los cables.
Rendimiento y resultado final
Una vez instalado correctamente, un conector de siete vias ofrece una conexion ordenada y facilita el mantenimiento. En alumbrado y accesorios de consumo moderado, la seccion de los terminales puede resultar adecuada, aunque no utilizaria este componente para circuitos de elevada intensidad sin confirmar previamente la capacidad del terminal, del cable y de la instalacion completa.
En un circuito de remolque, comprobaria cada funcion por separado: posicion, freno, intermitentes, antiniebla y masa. La continuidad debe medirse con el circuito desconectado y, posteriormente, hay que realizar una prueba funcional con el vehiculo en marcha. Una medicion correcta de continuidad no garantiza por si sola que exista una buena conexion bajo carga.
Frente a los empalmes con conectores rapidos, ofrece un acabado mas profesional y facilita la desconexion. Frente a conectores sellados de gama superior, su ventaja esta en el coste y el tamaño, mientras que su posible punto debil es la menor proteccion frente a humedad si la instalacion queda expuesta.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Siete vias en un cuerpo compacto.
- Util para reparaciones de cableado y sustituciones de conectores deteriorados.
- Permite una instalacion mas ordenada que varios empalmes independientes.
- Adecuado para vehiculos, camiones y remolques cuando coincide la configuracion.
- El sistema modular facilita comprobar o sustituir terminales individuales.
Aspectos mejorables:
- La compatibilidad no puede determinarse solo por el numero de pines.
- No se debe asumir que incluye cables, terminales adicionales o adaptadores.
- La proteccion contra agua es limitada si no se complementa con sellado.
- La ausencia de un esquema de conexion obliga a documentar cuidadosamente el cableado.
- Los terminales pequeños requieren una herramienta de crimpado especifica.
Veredicto del experto
Lo considero una pieza practica para reparaciones electricas concretas, pero no una solucion de sustitucion directa para cualquier vehiculo. Su valor depende sobre todo de que coincidan la carcasa, el paso de los terminales, la retencion mecanica y la asignacion de cada pin.
Lo recomendaria para rehacer una conexion de alumbrado, accesorios o remolque cuando se dispone del esquema electrico y de herramientas adecuadas. Antes de comprarlo, compararia el conector original, mediria la disposicion de las cavidades y verificaria el numero de pieza. Tras el montaje, protegeria el conjunto frente a humedad, fijaria el mazo para evitar tirones y revisaria la continuidad y el funcionamiento de cada circuito. Con esas precauciones, puede ofrecer una reparacion limpia y duradera; instalado sin comprobar la compatibilidad, el riesgo de fallos intermitentes es demasiado alto.
