Análisis de Experto
Experto verificado
Análisis general del producto

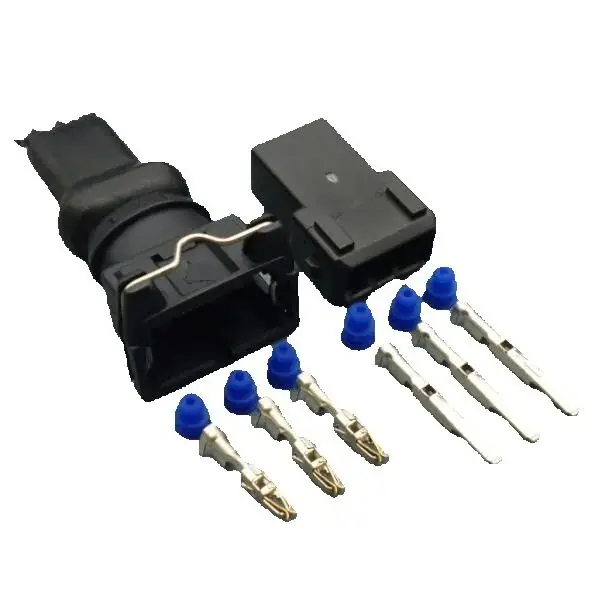

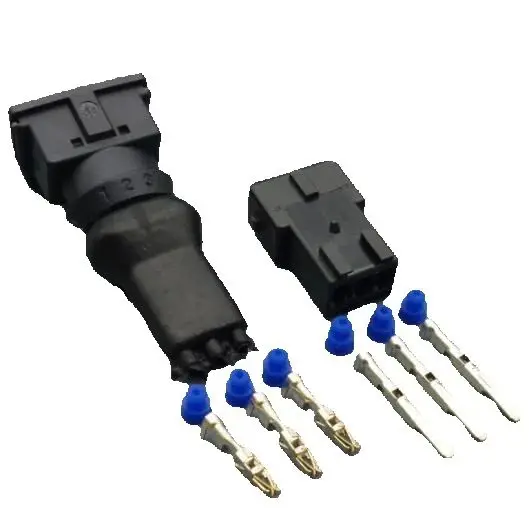

He utilizado este tipo de conector EV1 de tres pines en reparaciones de cableado de sensores y actuadores del vano motor, especialmente cuando la carcasa original estaba cuarteada por los ciclos de calor o ya no mantenía el terminal correctamente sujeto. El conjunto macho y hembra resulta práctico para rehacer una unión completa, prolongar un ramal o sustituir un enchufe dañado sin recurrir a empalmes improvisados.
El formato EV1 de 3,5 mm se encuentra en determinadas aplicaciones de gestión del motor y en vehículos europeos de distintas épocas. Es habitual verlo asociado a componentes como sensores de posición, elementos de control del ralentí y otros dispositivos con alimentación, masa y señal. Aun así, que un enchufe tenga tres pines no garantiza la compatibilidad: la forma de la carcasa, la guía mecánica, la posición de los terminales y el sistema de retención deben coincidir.
Calidad de fabricación y materiales
La carcasa ofrece una construcción sencilla y funcional, adecuada para una reparación eléctrica de servicio. En este tipo de piezas, lo más importante no es tanto el acabado exterior como la precisión del alojamiento interno: los terminales deben quedar centrados, sin holguras y con suficiente presión sobre los contactos del componente.
En las unidades que he manipulado, el encaje entre ambas mitades es firme cuando se respeta la orientación correcta. No conviene forzar el conector si no entra a la primera, ya que una guía desplazada o un terminal mal colocado puede deformar el contacto interno. La retención mecánica debe comprobarse tirando suavemente de cada cable después del montaje.
Su principal limitación es que no incorpora la robustez de algunos conectores originales destinados a entornos especialmente expuestos. Antes de dejarlo instalado de forma permanente, reviso que la zona quede protegida frente a agua, aceite, vibraciones y temperatura. En un vano motor con mucho calor, la calidad del engarzado y el aislamiento del cable influyen tanto como la propia carcasa.
Montaje y compatibilidad
El montaje exige identificar primero la función de cada hilo. En un circuito de tres conductores no se debe asumir que el orden es estándar. Marco los cables antes de desmontar el conector antiguo y traslado cada posición de forma individual, conservando la misma orientación vista desde el lado del cableado.
En una reparación sobre un Volkswagen Golf de generaciones anteriores, con más de 180.000 kilómetros, el problema no estaba en el sensor, sino en la carcasa original, que se había vuelto quebradiza y provocaba una conexión intermitente. El nuevo cuerpo permitió recuperar una sujeción más estable, pero solo después de revisar la continuidad de cada línea y asegurar correctamente los terminales.
También he encontrado este formato en aplicaciones relacionadas con Audi, BMW, Volvo y Porsche, aunque la presencia de un conector EV1 en esas marcas no significa que todas las versiones sean intercambiables. Hay que comparar el perfil exterior, la posición de la pestaña, la profundidad de los contactos y el tipo de terminal. Las aplicaciones de conectores Bosch, Tyco o AMP de tres vías pueden ser parecidas visualmente, pero presentar diferencias suficientes para impedir un montaje correcto.
Para crimpar los cables utilizo una herramienta específica para terminales de automoción, nunca unos alicates universales. El engarzado debe sujetar el conductor en la zona metálica y la funda en su propio apoyo, sin cortar hilos ni dejar cobre expuesto. Después hago una prueba de tracción moderada y compruebo la continuidad con un multímetro antes de conectar el enchufe al vehículo.
Rendimiento y resultado final
Una vez instalado correctamente, el conector cumple bien su función: mantiene una conexión compacta, ordenada y más fácil de mantener que un empalme con conectores genéricos. En una prueba sobre un circuito de sensor sometido a vibraciones y cambios de temperatura, el comportamiento fue estable tras varios ciclos de uso, sin falsos contactos atribuibles a la carcasa.
La mejora más apreciable se nota cuando el conector original estaba flojo. Al recuperar la presión de contacto y la retención mecánica, desaparecen algunos fallos intermitentes que pueden confundirse con averías del sensor o de la unidad de control. No obstante, esta pieza no corrige un cable partido, una masa deficiente o un terminal oxidado situado aguas arriba.
Frente a una carcasa original, puede ofrecer una relación coste-utilidad interesante para vehículos antiguos o instalaciones modificadas. Como alternativa, un kit de reparación de calidad superior puede incluir terminales, juntas y funda trasera mejor adaptados al ambiente del motor, algo que conviene valorar si el vehículo se utiliza a diario o circula con frecuencia bajo lluvia y suciedad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto de tres pines para reparaciones de cableado.
- Incluye las dos partes necesarias para rehacer una unión compatible.
- Permite sustituir carcasas deterioradas sin cambiar necesariamente el componente.
- Facilita una instalación más limpia que los empalmes universales.
- Adecuado para restauraciones, cableados personalizados y vehículos con conectores envejecidos.
Aspectos mejorables:
- La compatibilidad no puede confirmarse únicamente por el número de pines.
- Es necesario verificar con cuidado la distribución eléctrica original.
- La resistencia ambiental dependerá mucho del sellado y del montaje final.
- Conviene confirmar si el suministro incluye terminales, juntas y accesorios de engarzado.
- No sustituye una reparación completa cuando existen daños en el ramal.
Veredicto del experto
Considero que es una solución práctica para sustituir un conector EV1 de tres pines deteriorado, siempre que la geometría y el pinado coincidan exactamente con la instalación original. Su valor está en permitir una reparación ordenada y reversible, pero el resultado dependerá principalmente de un buen crimpado, una correcta identificación de los cables y una protección adecuada frente al entorno del vano motor.
Lo recomiendo para reparaciones eléctricas concretas y proyectos de cableado, no como conector universal. Antes de comprarlo, compararía físicamente la carcasa antigua y confirmaría la referencia, la posición de los terminales y el espacio disponible alrededor del componente.
