Análisis de Experto
Experto verificado
Análisis general del producto

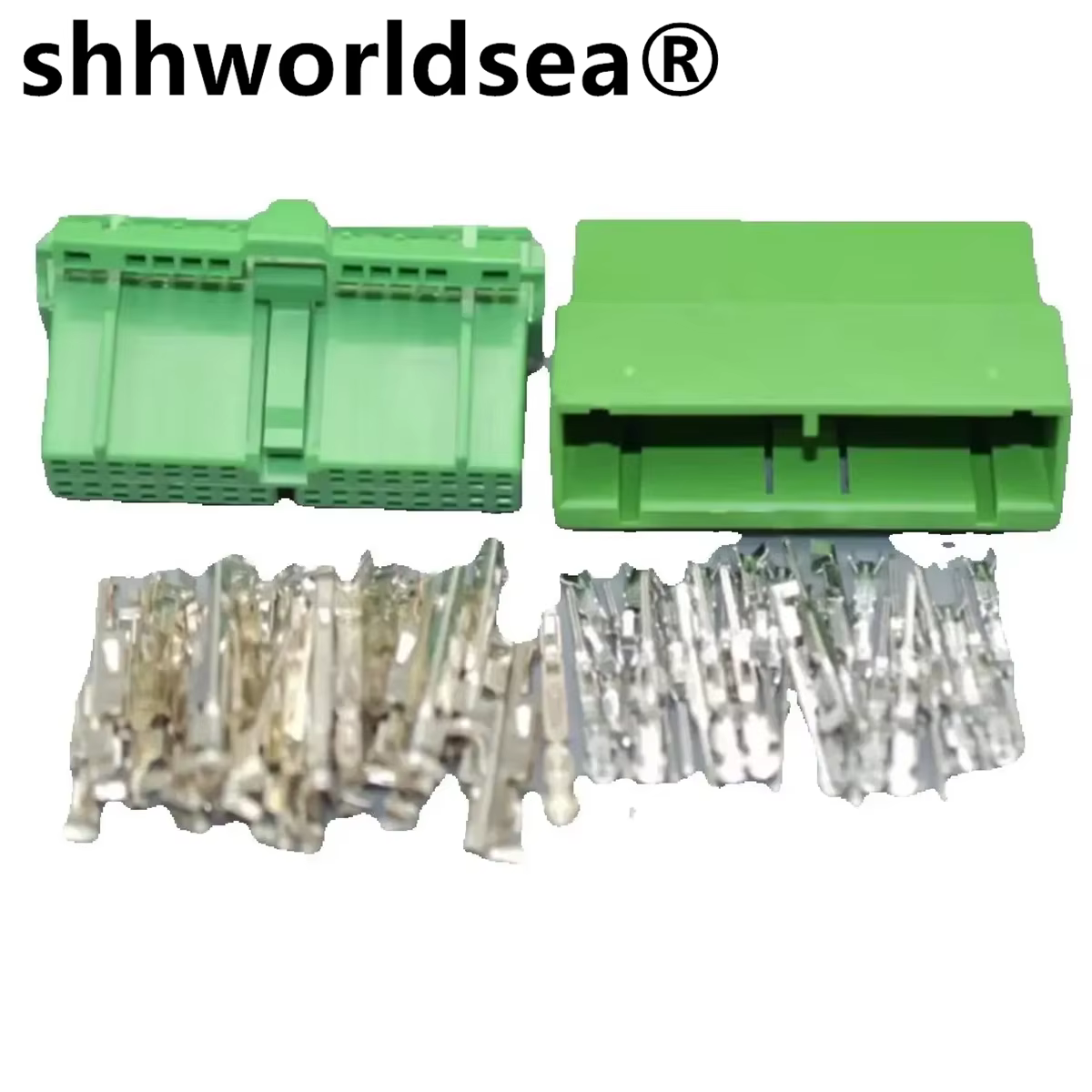

Mi valoración del Shhworldsea IL-AG5-30S-D3C1 es la de un conector para trabajos eléctricos concretos, no la de un recambio universal para Honda. Su principal utilidad está en reparar o rehacer una unión de 30 vías en el cableado de instrumentos cuando la carcasa original coincide exactamente. En este tipo de pieza, el número de pines y el color no bastan para confirmar compatibilidad: importan también la forma de la llave, los cierres, la posición de cada terminal y el esquema eléctrico.
La referencia IL-AG5-30S-D3C1 corresponde a una carcasa de 30 posiciones de la serie IL-AG5. La ficha del componente identifica una separación entre contactos de 2,50 mm y especifica que los terminales se venden por separado en esa presentación; por tanto, conviene comprobar qué incluye exactamente el juego antes de organizar el trabajo.
Calidad de fabricación y materiales
La carcasa verde permite reconocerla con facilidad dentro de un arnés, aunque el color no es un criterio de compatibilidad ni garantiza una codificación eléctrica concreta. La ficha técnica consultada identifica PBT como material aislante, pero no aporta información suficiente para valorar el espesor real de las paredes, la resistencia del cierre o la calidad de cada lote del producto comercializado como Shhworldsea.
Al ser un diseño sin sellar, no lo elegiría para una zona expuesta a salpicaduras, condensación frecuente o suciedad. En un cuadro de instrumentos o un habitáculo protegido puede cumplir su función si queda sujeto y el cableado está bien guiado; en un vano motor o cerca de una entrada de agua, buscaría una solución sellada con juntas apropiadas. No es aconsejable compensar esa limitación con cinta alrededor del conector: puede retener humedad y dificultar una reparación posterior.
Montaje y compatibilidad
En una instalación de reparación de arnés, empezaría comparando la pieza nueva y la original sobre el banco: contorno, pestañas, guías, orientación y disposición de cavidades. Antes de retirar los cables, fotografiaría el conector y anotaría el pinout. En una conexión de 30 vías, invertir dos terminales puede causar fallos de instrumentación o alimentar un circuito que no corresponde; el ajuste físico, por sí solo, no confirma que el cableado sea correcto.
También comprobaría si se suministran los terminales adecuados y si son compatibles con la sección del cable. Una referencia comercial relacionada identifica terminales específicos para la serie, pero no debe darse por hecho que cualquier terminal de 2,50 mm encaje eléctricamente o quede retenido correctamente. Si hay que crimpar, usaría la matriz apropiada y comprobaría cada unión mediante inspección y una prueba de tracción moderada. Evitaría soldar directamente el terminal salvo que el procedimiento de reparación lo exija: el estaño puede volver rígido el cable junto al contacto y favorecer una rotura por vibración.
La mención a Honda debe tomarse como orientación, no como una lista de modelos compatibles. No atribuyo el conector a un Civic, Accord u otro modelo concreto sin contrastar año, versión, referencia original y esquema eléctrico. En un coche con una modificación de cuadro o un arnés adaptado, verifico además qué lado del conjunto se necesita y si el juego incluye ambas mitades.
Rendimiento y resultado final
Cuando la carcasa coincide y los terminales están bien crimpados y asentados, el beneficio práctico es disponer de una unión desmontable y ordenada, en lugar de empalmes dispersos. Para una reparación del cableado de instrumentos, esto facilita futuras comprobaciones y reduce la tensión directa sobre los cables si el arnés queda correctamente fijado.
No hay datos suficientes para afirmar una mejora en conductividad, resistencia a vibraciones o vida útil frente a la pieza original. El resultado dependerá especialmente de los terminales, del crimpado, del alivio de tensión y de que el conector no trabaje forzado. Tras montarlo, comprobaría continuidad según el esquema, verificaría que no haya pines desplazados y probaría todas las funciones afectadas antes de cerrar molduras.
Puntos fuertes y aspectos mejorables
- A favor: 30 posiciones en una carcasa identificable, útil para rehacer una conexión completa cuando se confirma la referencia.
- A favor: formato de unión desmontable, más limpio y mantenible que una serie de empalmes improvisados.
- A mejorar: compatibilidad por modelo y año no acreditada de forma universal.
- A mejorar: diseño sin sellar y falta de información clara sobre terminales incluidos, pinout y contenido exacto del paquete.
- A tener en cuenta: la referencia técnica se asocia a una carcasa receptáculo; verificar si la compra incluye también la mitad complementaria y los contactos necesarios evita quedarse a mitad del montaje.
Veredicto del experto
Lo considero una opción razonable para una reparación o adaptación de arnés de instrumentos si la geometría y el pinout se han verificado previamente. No lo compraría solo por la indicación de Honda ni lo instalaría en una zona húmeda sin protección diseñada para ese entorno. La clave no es solo que encaje: es seleccionar los terminales correctos, respetar el esquema y dejar el cableado sujeto para que la vibración no cargue sobre los contactos.
