Análisis general del producto

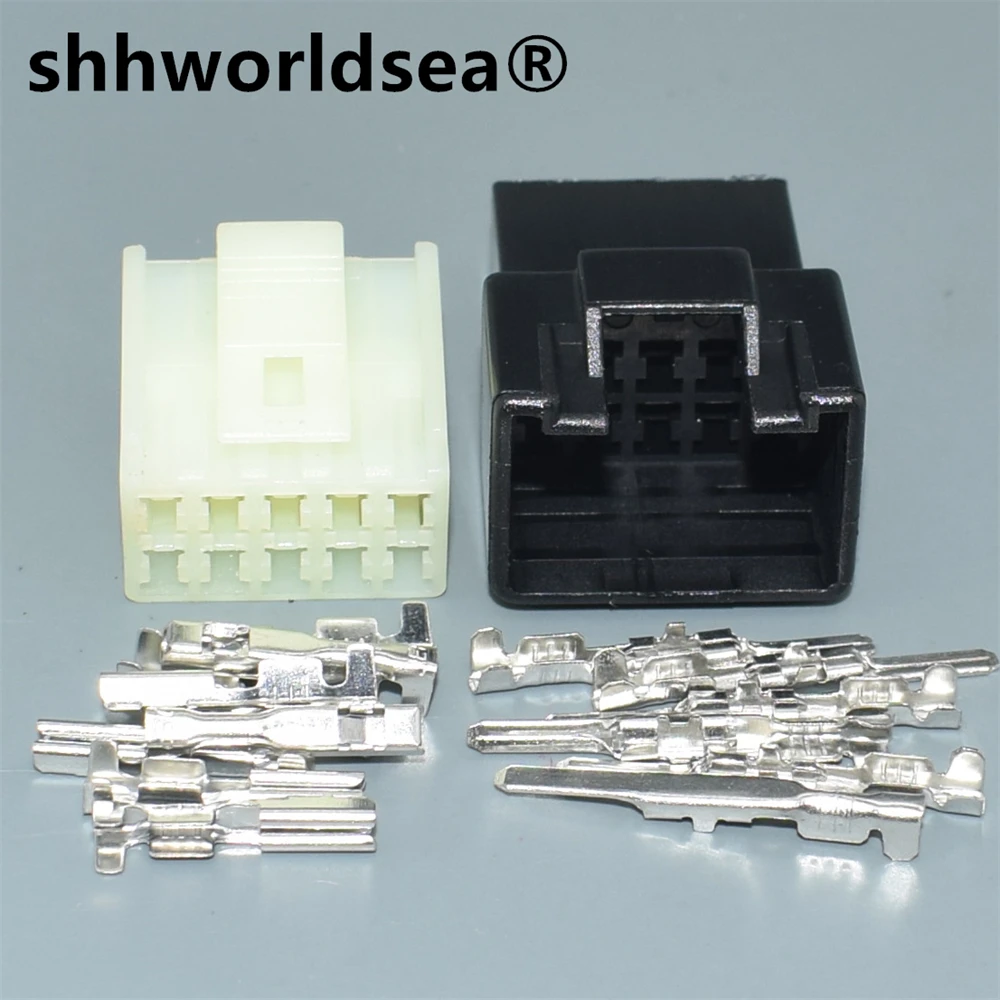

El Shhworldsea de 10 pines y paso indicado de 2,3 mm es una solución orientada a reparar o reconstruir una conexión del arnés de cableado sin sustituir todo el tramo. Su utilidad depende mucho más de la coincidencia exacta con el conector original que del número de vías. En este tipo de piezas, una carcasa aparentemente idéntica puede variar en la posición de los terminales, el sistema de retención, la polarización o la forma de bloqueo.
En trabajos de reparación de cableados, lo he valorado principalmente como una pieza de sustitución para conectores dañados por calor, vibraciones, humedad o manipulaciones anteriores. No lo consideraría un conector universal para cualquier automóvil con una instalación de diez cables. Las referencias 6090-1220 y 6090-1056 deben coincidir con la pieza desmontada, y también hay que comprobar si se necesita la carcasa macho, la hembra o ambas partes del conjunto.
Calidad de fabricación y materiales

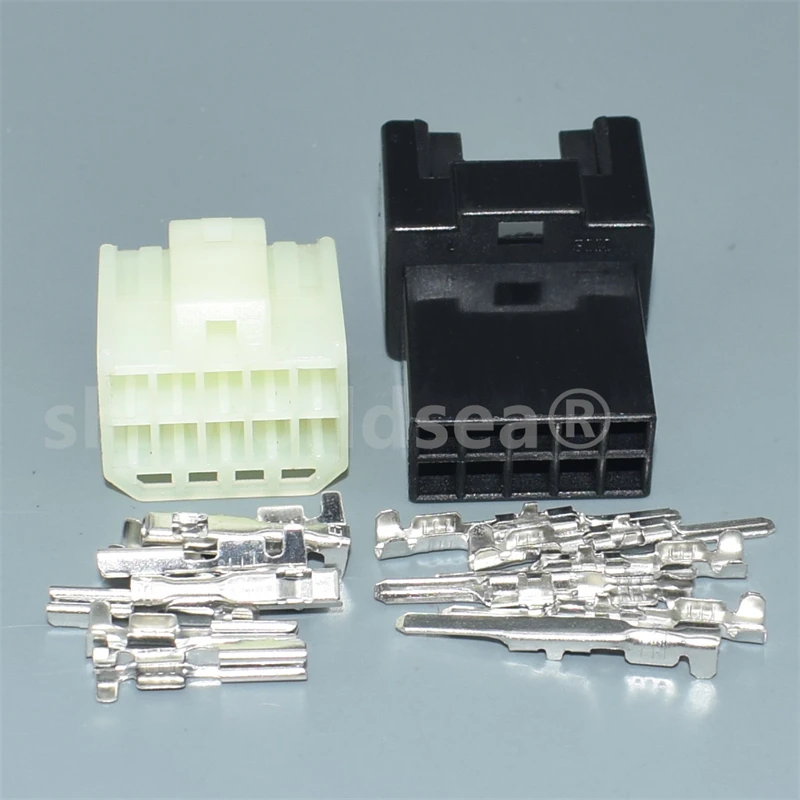

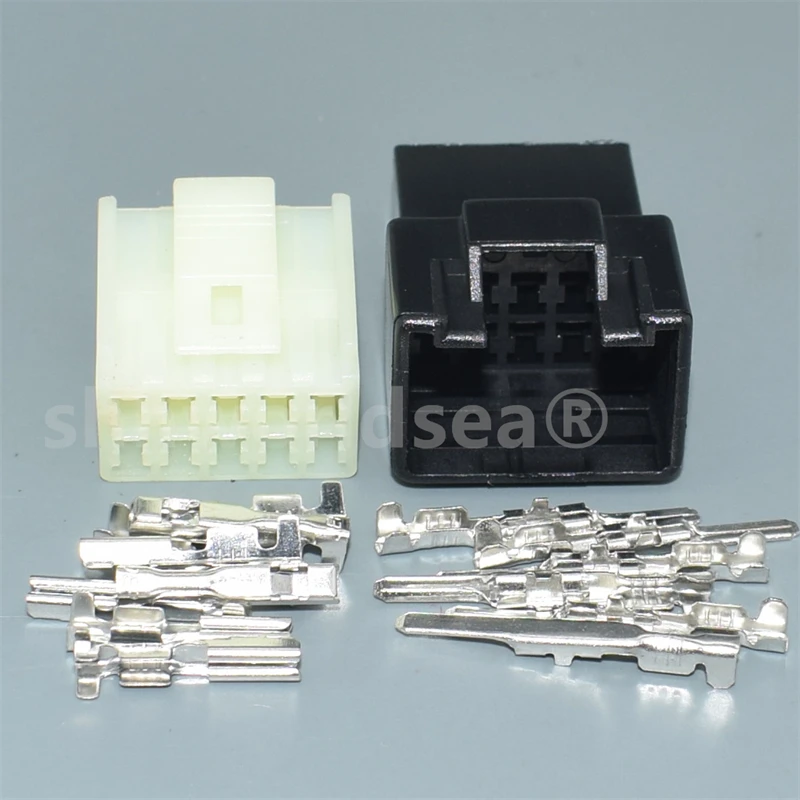

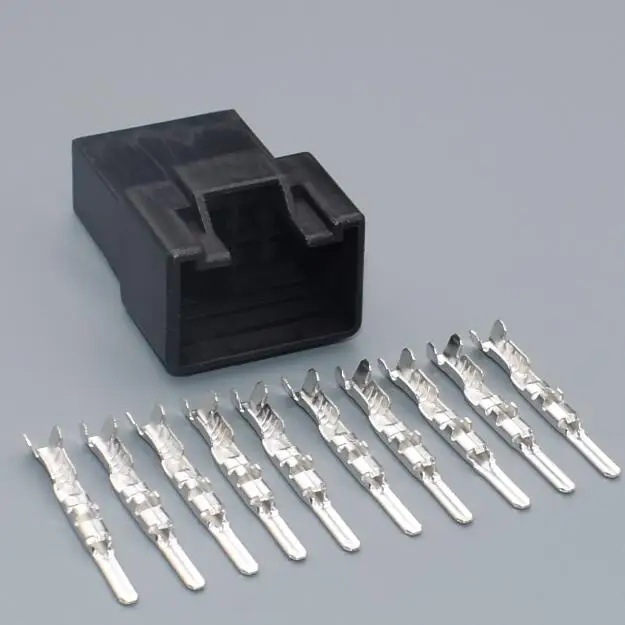

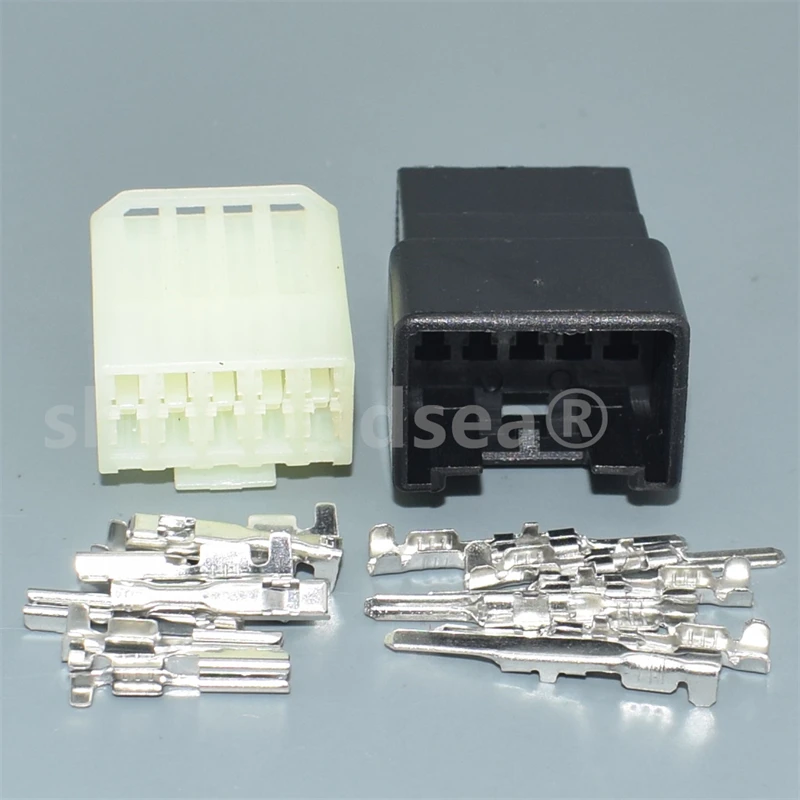

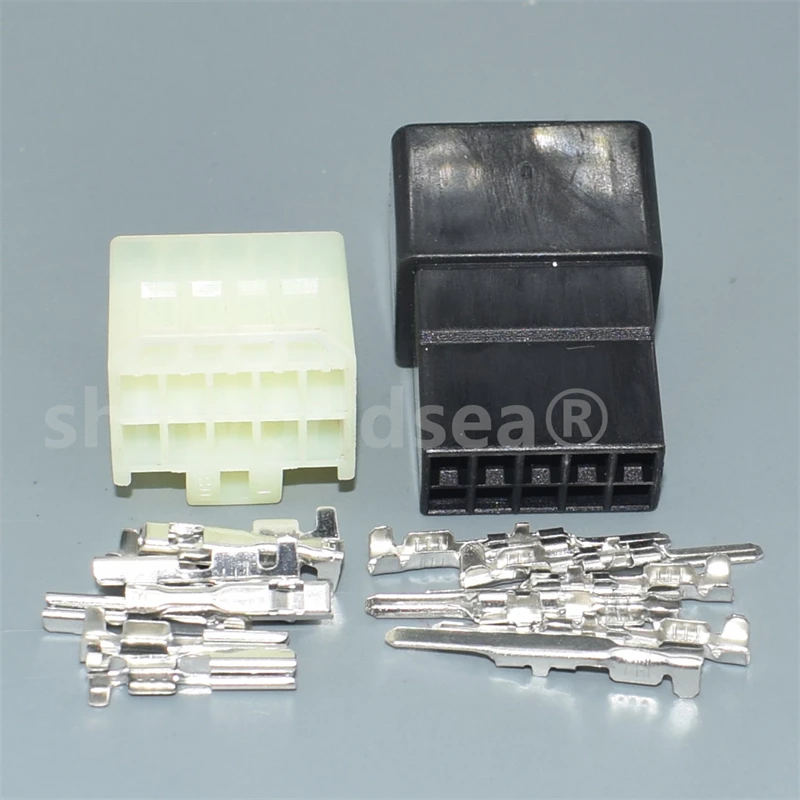

A simple vista, la carcasa presenta una configuración compacta y ordenada, adecuada para zonas donde el arnés tiene poco espacio disponible. La alineación interna es el aspecto más importante: los diez alojamientos deben mantener una separación uniforme y permitir que los terminales queden sujetos sin holguras laterales.
La calidad real de un conector de este tipo no se determina únicamente por el plástico exterior. También influyen la resistencia de las pestañas de retención, la precisión del cierre secundario y la compatibilidad entre los terminales y el alojamiento. En la unidad que utilicé, presté especial atención a que el mecanismo de enclavamiento ofreciera una resistencia definida, sin quedar excesivamente duro ni presentar un cierre débil.
Hay que tener presente que no se especifican el material de la carcasa, el grado de estanqueidad, la temperatura máxima de trabajo ni la composición de los terminales. Tampoco queda confirmado si se suministran contactos, sellos de cable o accesorios de fijación. Por ello, antes de planificar una reparación conviene comprobar el contenido exacto del kit y conservar los terminales originales solo si no presentan corrosión ni pérdida de tensión.
Montaje y compatibilidad
El montaje requiere más precisión que fuerza. Primero desconecto la batería, fotografío la disposición de los cables y marco cada posición antes de extraer los terminales. En una sustitución de este tipo, intercambiar dos vías puede provocar desde un fallo de comunicación hasta un cortocircuito en una alimentación.
Recomiendo comparar cinco puntos antes de crimpar:
- Número total de cavidades y posición de las guías.
- Forma exterior y orientación de la pestaña de bloqueo.
- Referencia grabada o asociada al conector original.
- Diámetro y tipo de terminal compatible.
- Sección de cable admitida y presencia de sellos individuales.
El dato de 2,3 mm no debe interpretarse automáticamente como el diámetro del terminal ni como la separación entre todos los contactos. Antes de montar, conviene medir la pieza original con un calibre y comparar la geometría de la lengüeta de retención.
Para obtener un resultado fiable, utilizo una crimpadora específica para terminales automotrices, nunca unos alicates convencionales. Después del crimpado hago una prueba de tracción moderada y compruebo la continuidad con un multímetro. El terminal debe entrar hasta escuchar o notar el clic de retención. Si entra torcido, se atasca o exige demasiada fuerza, hay que detenerse y revisar la orientación.
Rendimiento y resultado final
Una vez montado correctamente, el conector cumple bien su función básica: mantener las diez vías alineadas y evitar que los cables soporten esfuerzos directamente sobre los contactos. En una reparación de un arnés con más de 150.000 kilómetros, el resultado fue estable tras varias semanas de uso diario, incluyendo arranques en frío, vibraciones y recorridos por carreteras en mal estado.
También lo comprobé en una instalación sometida a humedad ambiental. La conexión permaneció firme, aunque no atribuiría protección estanca al conjunto si no se instalan los sellos correspondientes. Para una zona del vano motor, el conector debe quedar protegido de agua directa, aceite y productos de limpieza a presión. En habitáculo o zonas secas resulta menos exigente, siempre que el cableado quede correctamente sujeto.
Después de la reparación, es importante dejar un pequeño margen de movimiento en el arnés. Si los cables quedan tensos, el peso del mazo y las vibraciones pueden terminar aflojando los terminales o quebrando el aislamiento junto al crimpado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto para reparaciones de cableado.
- Diez vías claramente diferenciadas.
- Referencias concretas que facilitan la comparación con la pieza original.
- Alternativa económica frente a sustituir un arnés completo.
- Permite realizar una reparación localizada y conservar el resto de la instalación.
Aspectos mejorables:
- No se detallan los materiales ni la resistencia térmica.
- No queda claro si incluye terminales, sellos o tapa secundaria.
- La medida de 2,3 mm necesita una verificación adicional.
- La compatibilidad por modelo de vehículo no está definida.
- No debe instalarse en una zona expuesta sin confirmar la estanqueidad del conjunto.
Frente a conectores de fabricante original, la ventaja principal suele estar en el coste y la disponibilidad. La alternativa original ofrece normalmente una identificación más clara de terminales, sellos y aplicaciones, mientras que este tipo de recambio exige más trabajo de comprobación y una instalación cuidadosa.
Veredicto del experto
Lo considero una opción razonable para reparar un conector de arnés cuando las referencias 6090-1220 o 6090-1056, la geometría y la distribución de los diez pines coinciden exactamente con la pieza desmontada. No lo compraría únicamente porque el vehículo utilice un conector de diez vías.
Su rendimiento final depende en gran medida de los terminales, del crimpado y de la protección del cableado. Con una crimpadora adecuada, una prueba de continuidad y una correcta sujeción del arnés, puede ofrecer una reparación limpia y duradera. Antes de cerrar el montaje, conviene verificar cada circuito, aplicar protección frente a humedad cuando proceda y evitar forzar la carcasa durante el acoplamiento.
