Análisis general del producto

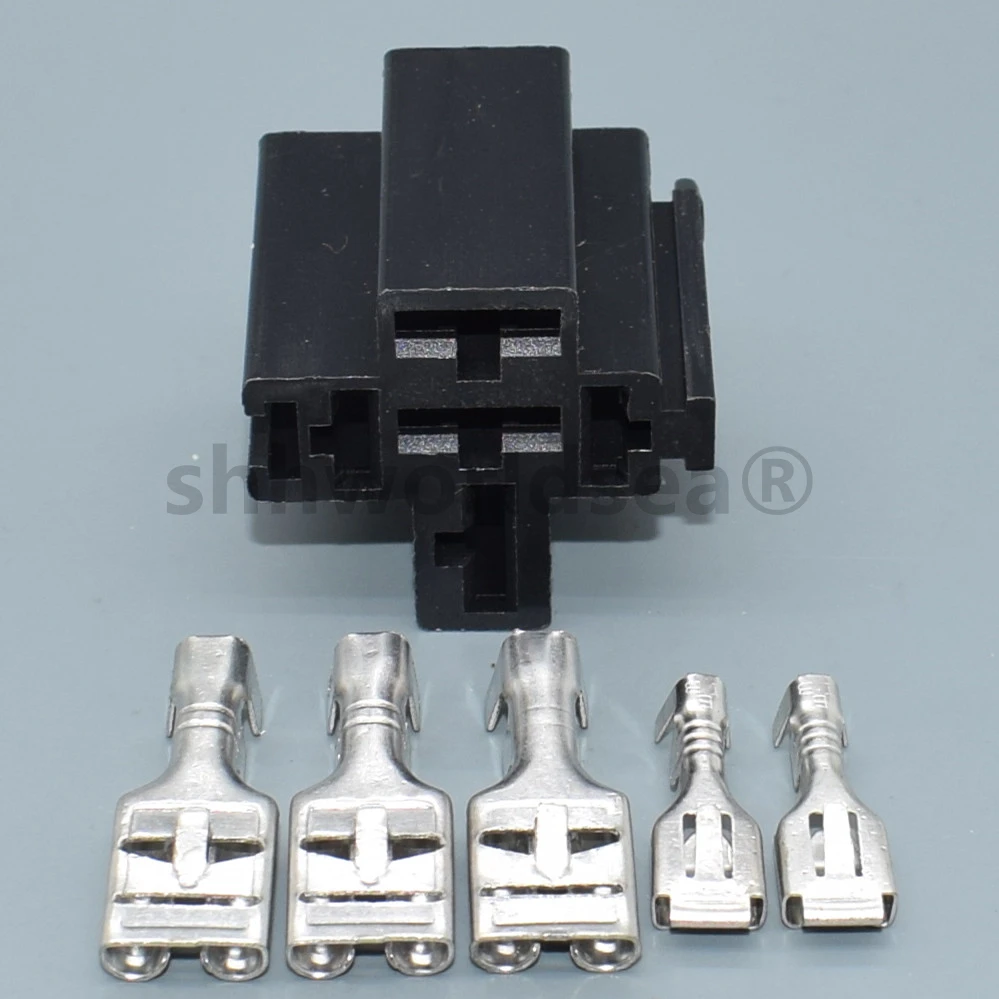

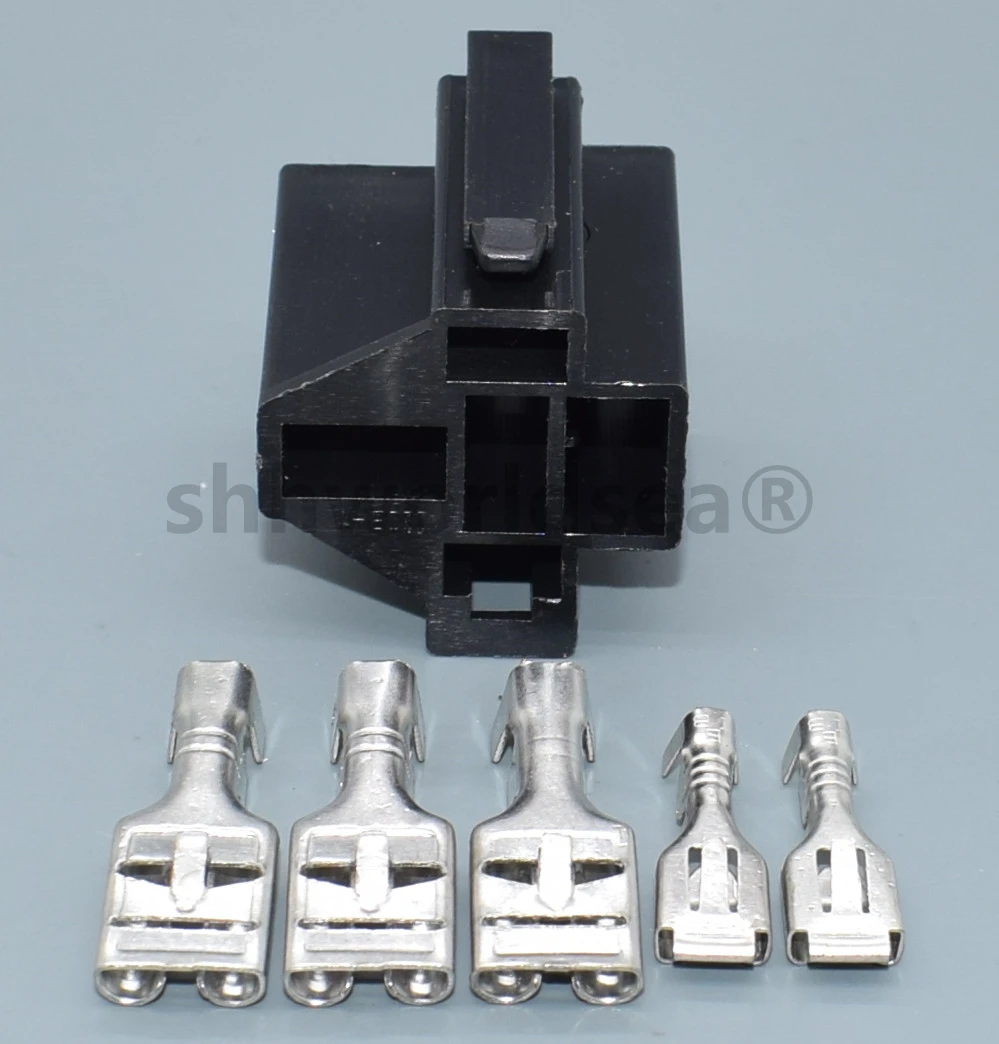

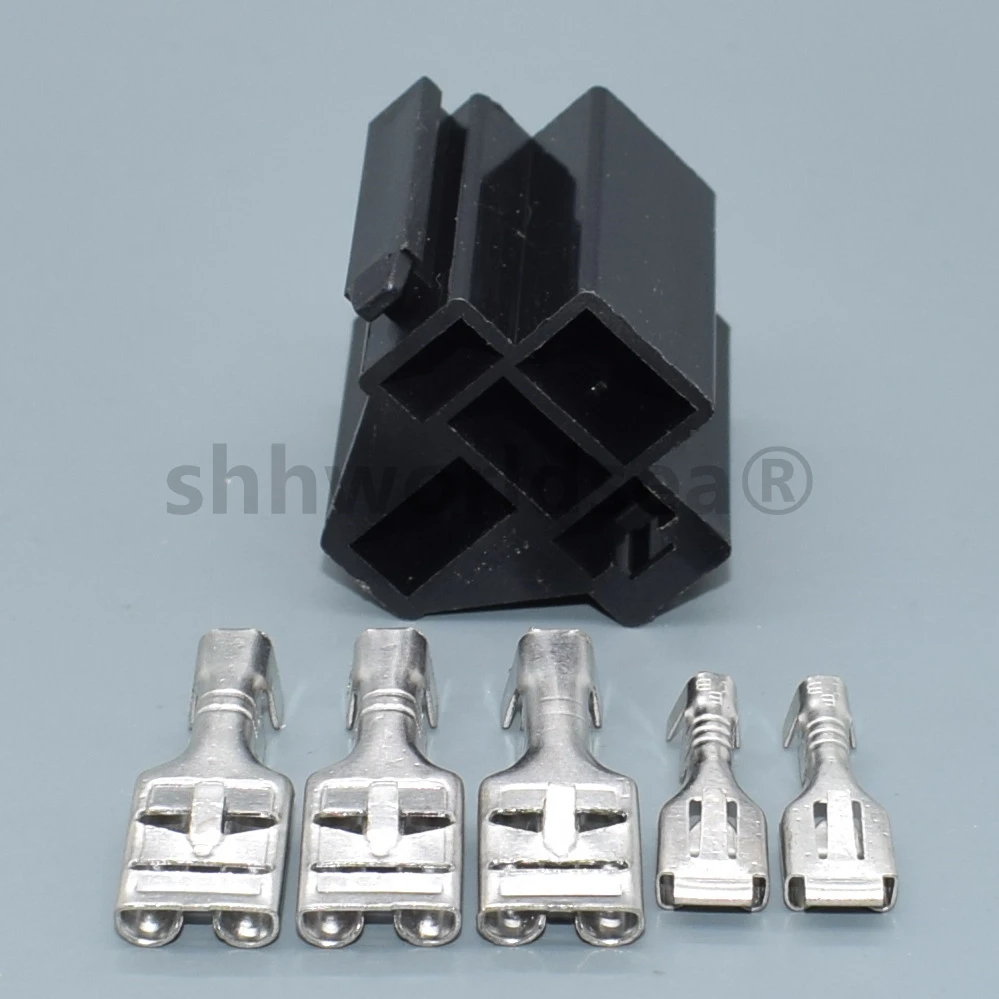

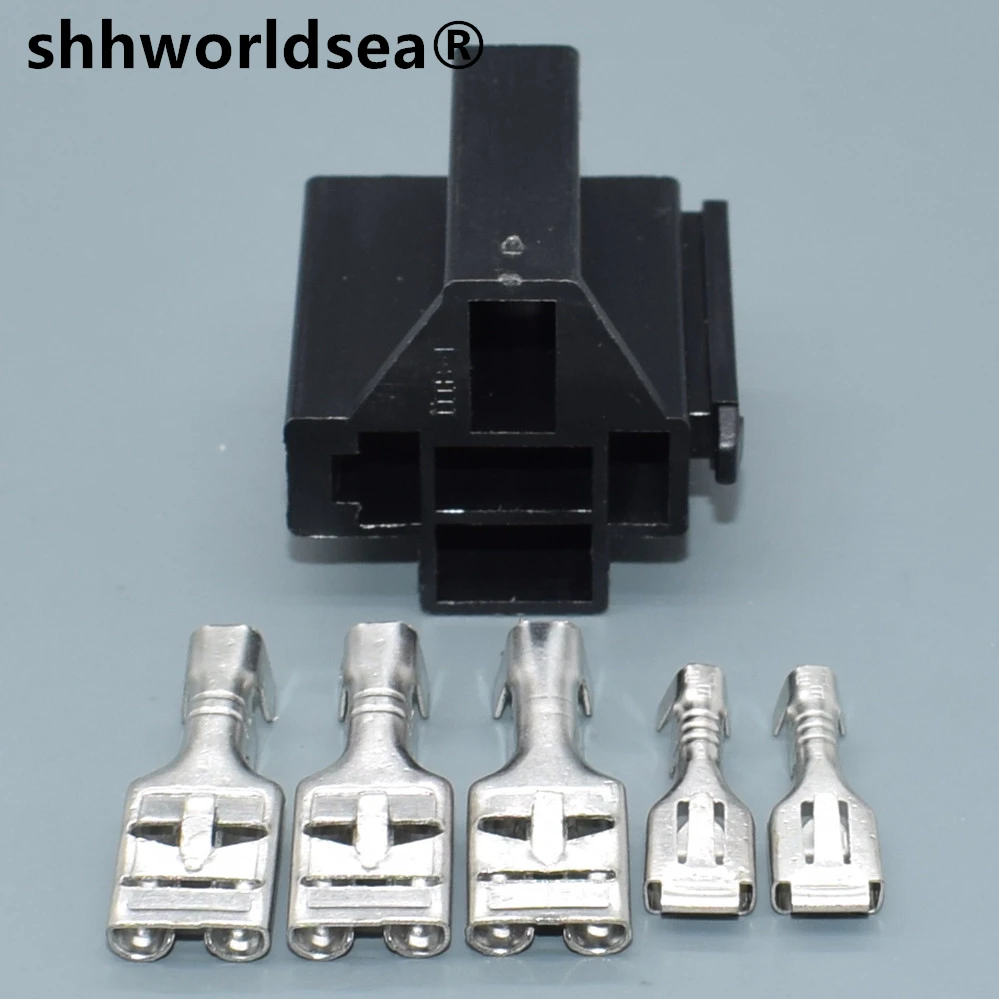

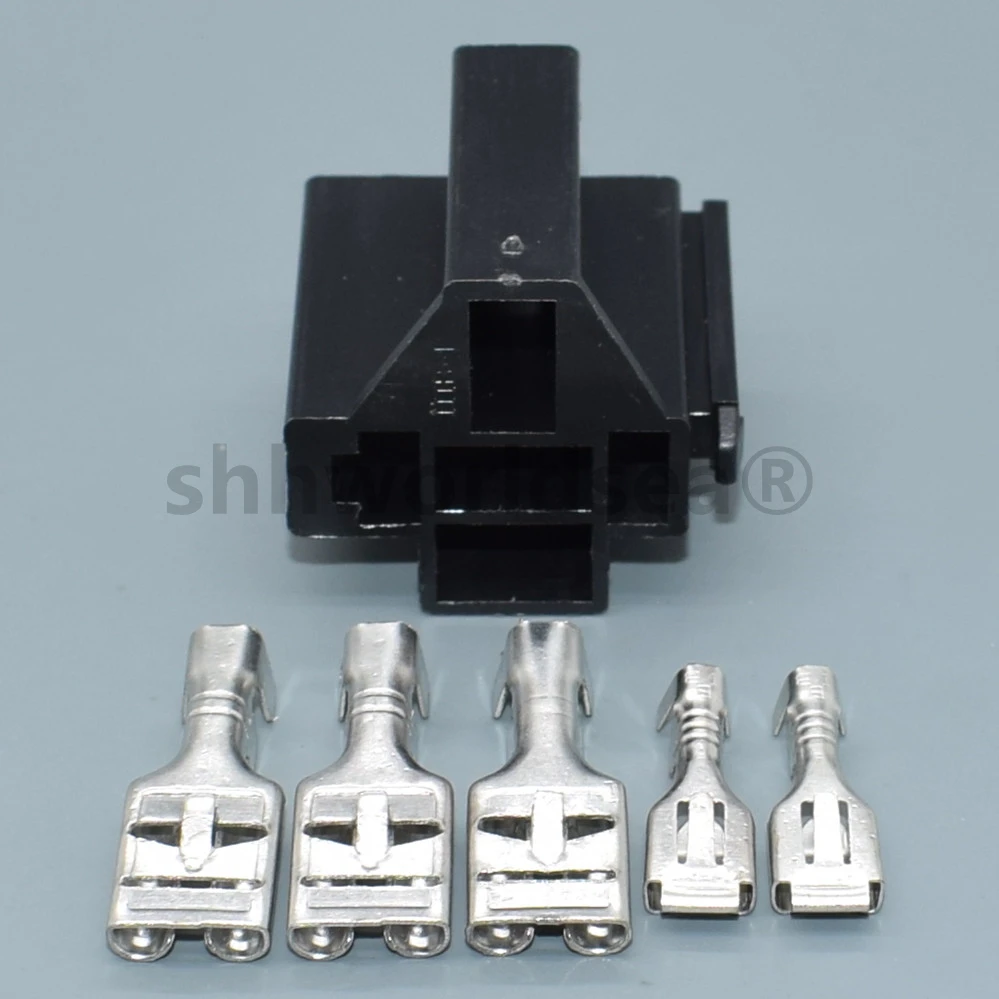

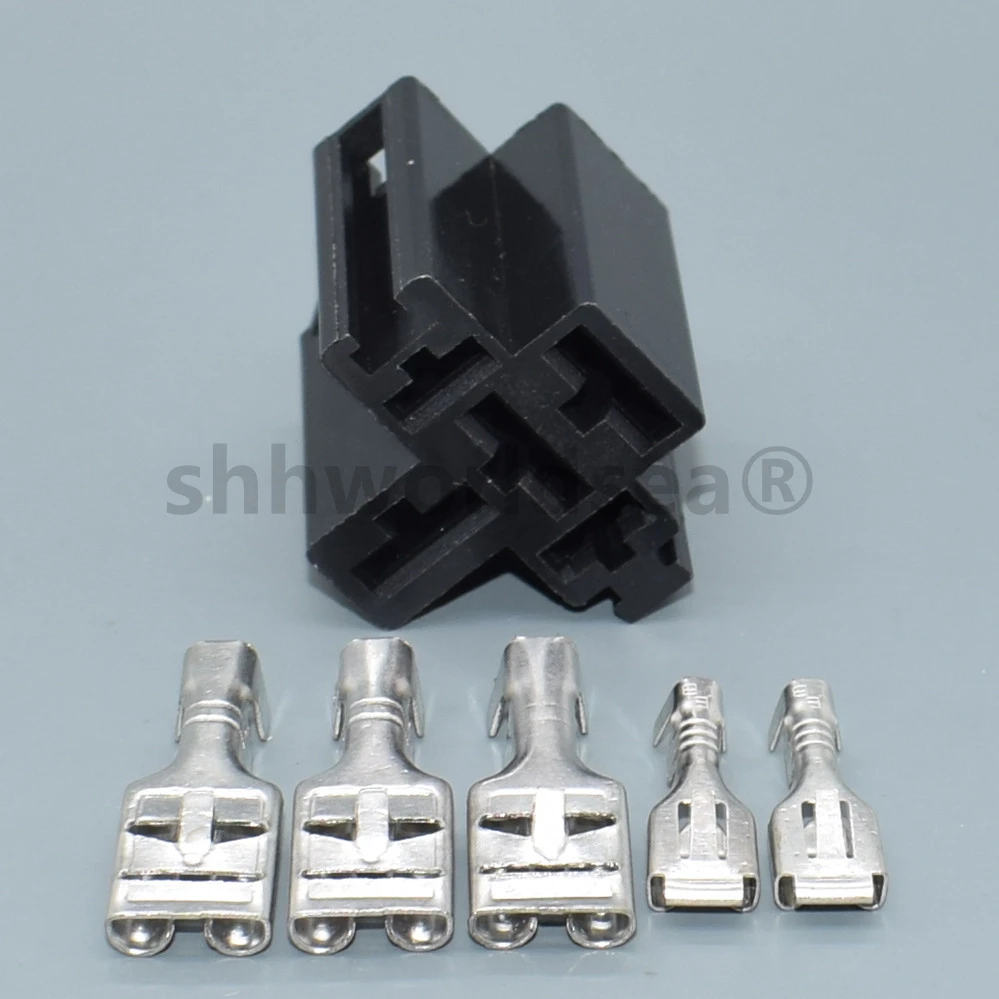

He montado conectores de relé de 5 pines en bastantes coches donde el problema no era el relé en sí, sino el estado del enchufe del zócalo: holguras por vibración, pines ennegrecidos en conexiones antiguas o carcasas que ya no fijan bien. Este tipo de conector “para sustituir el enchufe” encaja precisamente en ese escenario, porque permite rehacer el punto de conexión con una pieza nueva y volver a dejar el sistema de relés con la misma lógica de acople que tenía de origen.
En mis instalaciones lo he usado como reparación directa cuando el cableado llegaba al cuerpo de relés con señales de fatiga (aislantes resecos cerca de la grapa, tirones previos, o conectores que “parecen cerrar” pero por dentro no asientan bien). Al tratarse de un enchufe de 5 pines, su uso queda limitado a aplicaciones que efectivamente utilicen esa configuración; en sistemas con 4 o 6 pines, aunque la forma “parezca parecida”, el pinout no perdona y el riesgo de cruzar conexiones es real.
Calidad de fabricación y materiales
Lo primero que reviso siempre al abrir un conector de este tipo es la geometría de la carcasa y el comportamiento de los pines al encajarlos. En este producto, la carcasa presenta un ajuste correcto: al casar las mitades o el cuerpo del enchufe (según el diseño del kit), no noto rebabas ni holguras grandes. Eso es clave, porque cuando el plástico no asienta bien, el conector queda “a medio cierre” y los pines trabajan con micro-movimientos, que a medio plazo acaban en mal contacto.
En cuanto a los pines internos, lo que me importa en el taller es que:
- el alojamiento del pin no permita juego radial,
- el pin tenga buen “agarre” durante el crimpado (o soldadura, si aplica el método),
- y que al manipular el conjunto no se vea movimiento dentro.
En varias instalaciones, el tacto de inserción fue consistente y no aprecié pines que quedaran más hundidos que otros. Eso, que parece un detalle menor, evita que un contacto trabaje “a destiempo” respecto a los demás. También me fijé en el remate del cable: la zona donde suele quedar el alivio de tracción (si existe en el diseño) y cómo queda protegido el conductor para que la vibración no se coma el aislamiento con el tiempo.
Montaje y compatibilidad
La compatibilidad por marca/modelo es útil solo si además confirmas la referencia/tipo de enchufe. Aquí el enfoque que mejor funciona en taller es el siguiente: primero verifico que el conector viejo es efectivamente de 5 pines y que el “formato” del zócalo del relé coincide con el del recambio. Con eso ya eliminas la mayoría de errores.
En montajes reales lo he hecho así:
- Desconexión de alimentación: siempre quito tensión antes de manipular el cableado del relé. Es un paso que evita sustos y también errores por “pin al descubierto”.
- Extracción y diagnóstico del viejo: reviso si hay pines flojos, corrosión superficial o pelado parcial del aislamiento cerca del conector.
- Rehacer el cableado: si los conductores están tocados, no me limito a “meter el cable como venga”; corto hasta zona sana y rehago el crimpado/empalme con herramienta adecuada. El conector no arregla un cable mal rematado.
- Asiento del conjunto: al cerrar el enchufe, tiene que quedar firme. Si cierro y aun así el cuerpo se mueve a mano, no lo doy por bueno: ajusto el pinado/cierre hasta que asiente.
- Protección final: remato con funda termorretráctil o protector equivalente y aseguro el cableado para que no quede tensado donde termina el conector.
Donde más he notado diferencia con alternativas “genéricas” es en el encaje y en la sensación de bloqueo. Hay conectores que parecen correctos, pero luego el cierre es laxo o el pin queda superficial. Aquí, cuando el conector encaja bien, el resultado es estable incluso con el coche pasando por baches y cambios térmicos.
Rendimiento y resultado final
En rendimiento no es un “producto que acelere”, pero en automoción eléctrica lo que importa es que el sistema de relés trabaje con:
- continuidad estable,
- ausencia de falsos contactos,
- y baja resistencia en el punto de conexión.
En un VW Golf (aprox. 170.000 km, uso urbano y algún viaje largo), instalado por una intermitencia de funcionamiento del circuito gobernado por relé, el cambio se notó rápido: desaparecieron los fallos esporádicos que aparecían tras vibración (después de tramos irregulares o al aparcar con el coche cargado). El día que lo monté, revisé que los conectores quedaran sin holgura y que el cable no quedara haciendo palanca sobre el cuerpo.
En un BMW Serie 3 (unos 210.000 km, conducción mixta con cambios térmicos), lo monté como reparación tras detectar pines con ennegrecimiento en el área del enchufe viejo. Tras la sustitución, el comportamiento se normalizó y, lo más importante, en las semanas posteriores no volvió a aparecer el “funciona un rato y falla” típico de contactos fatigados.
En un Audi A3 (aprox. 160.000 km), el motivo era más preventivo: el conector original estaba bien de funcionamiento, pero con holgura al mover el cable. Con el recambio, el enchufe quedó firme y el arnés se quedó estable en su ruta, lo que reduce vibración directa sobre el punto de contacto.
En Toyota y Nissan me ocurrió algo similar: cuando el problema real era el conector deteriorado por el tiempo y el movimiento del mazo, sustituir el enchufe devolvió la estabilidad. No “arregla” un relé que ya esté dañado, pero sí evita que el fallo aparente sea culpa del contacto.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Enchufe de 5 pines: es justo lo que necesitas cuando el fallo viene de desgaste del conector del relé.
- Buen asiento del conjunto: reduce holguras y micro-movimientos, que son el origen de muchos falsos contactos.
- Facilita reparaciones: te permite rehacer un punto de conexión sin tener que improvisar con empalmes eternos.
Aspectos mejorables
- Pinout y compatibilidad real: el gran “pero” de estos kits es que tienes que asegurarte de que el tipo de enchufe corresponde al sistema de tu coche. Si te equivocas de versión, puedes acabar cruzando señales.
- Dependencia del remate del cable: aunque el conector sea correcto, si el crimpado/empalme se hace sin herramienta adecuada o con el cable pelado de más, el fallo vuelve por otro lado. Aquí la instalación es casi tan importante como la pieza.
Consejo práctico: cuando rehago estos conectores, suelo comprobar con multímetro continuidad/ausencia de resistencia anómala en el contacto una vez montado (antes de cerrar todo), y después doy un tirón controlado al cable para verificar que no hay deslizamientos en el remate.
Veredicto del experto
Para los casos en los que el problema está en el enchufe de relé (holgura, fatiga del conector, o contacto irregular por deterioro), este tipo de conector de 5 pines me parece una compra sensata porque restaura el comportamiento del circuito desde la base: el asiento del contacto y la estabilidad mecánica del punto de conexión.
Mi recomendación es clara: compra el recambio y céntrate en montaje limpio (tensión desconectada, cables sanos, crimpado correcto, cierre firme y protección del arnés). Si haces eso, el resultado suele ser estable durante meses e incluso años, especialmente en coches con uso mixto y donde el mazo de cables sufre vibración constante.
