Análisis general del conector hembra de arnés de ventilador electrónico

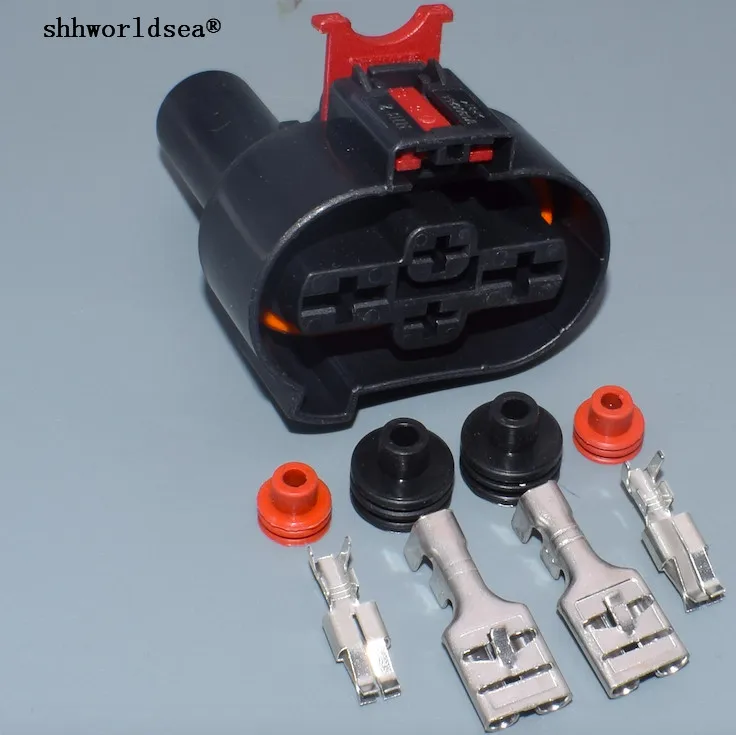

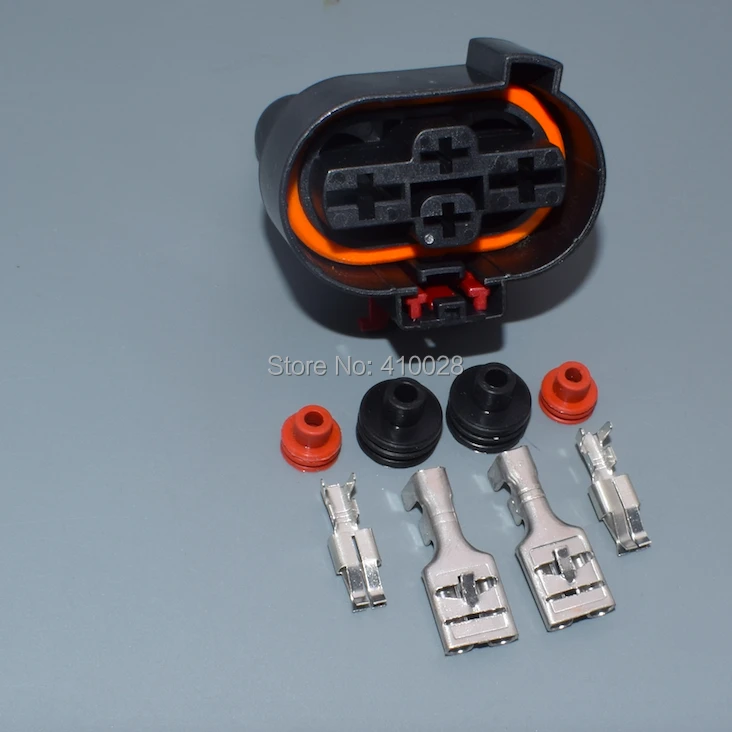

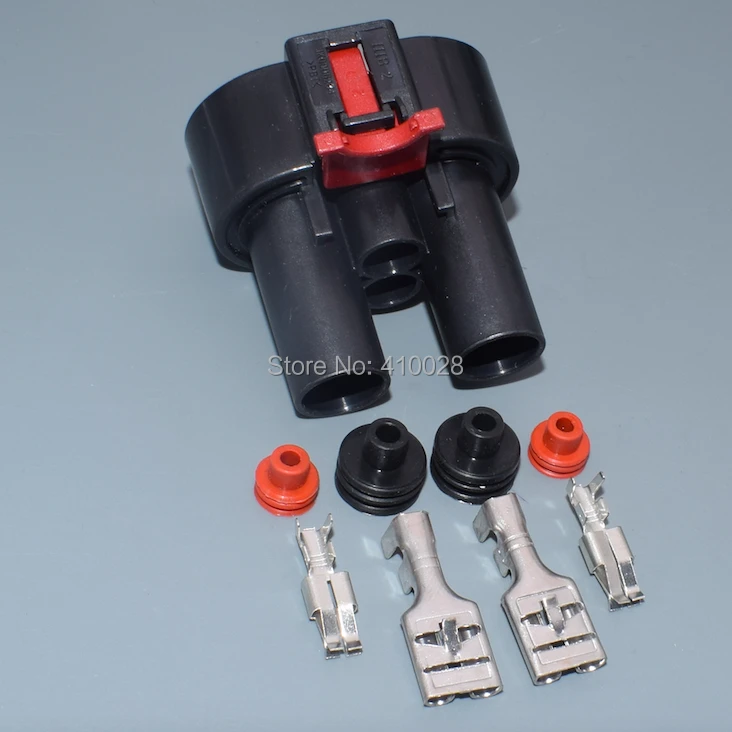

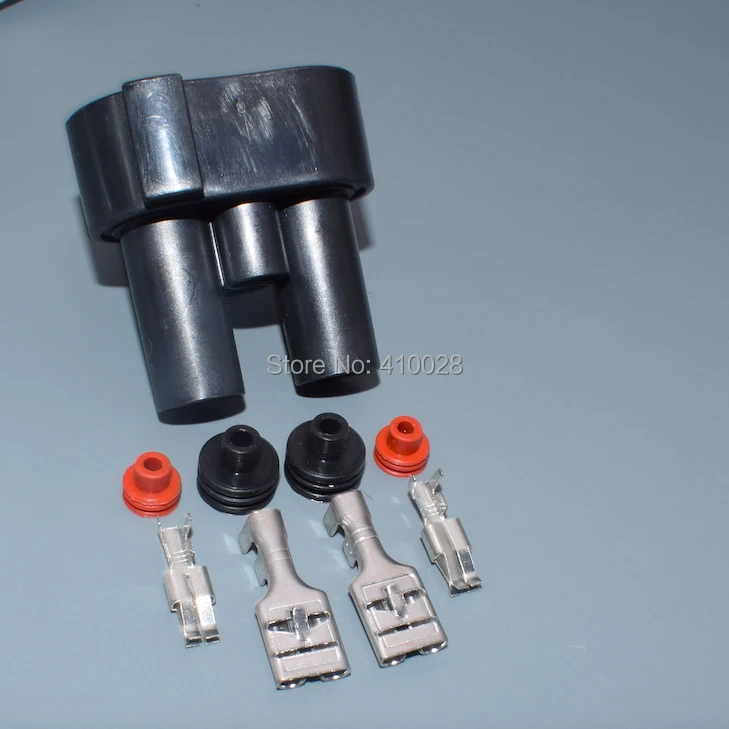

He utilizado este conector hembra de 4 pines en reparaciones de cableado donde el enchufe original estaba deteriorado, con holgura o presentaba síntomas de calentamiento en la zona del ventilador. Su función es sustituir la carcasa del conector y recuperar una conexión ordenada entre el arnés y el componente eléctrico.
La referencia 1K0906234, también escrita como 1K0 906 234, aparece asociada a conectores de cuatro vías utilizados en aplicaciones del grupo Volkswagen. No obstante, la coincidencia del número no basta por sí sola: antes de montarlo conviene comparar la forma de la carcasa, el cierre, la orientación de las guías y la posición exacta de cada terminal.
Especificaciones técnicas
| Característica | Detalle |
|---|---|
| Tipo | Conector hembra para arnés eléctrico |
| Número de vías | 4 pines |
| Referencia | 1K0906234 / 1K0 906 234 |
| Aplicación indicada | Arnés de ventilador electrónico |
| Terminales | Formatos de 6,3 mm y 9,5 mm |
| Marca | shhworldsea |
Calidad de fabricación y materiales
La carcasa tiene el diseño habitual de los conectores eléctricos de automoción: cuerpo compacto, guías de posicionamiento y sistema de retención para evitar que el enchufe se suelte con las vibraciones. En este tipo de reparación, lo más importante no es solo que entre físicamente, sino que los terminales queden firmemente retenidos y sin desplazamiento longitudinal.
Frente a una reparación improvisada con conectores universales, esta solución conserva una geometría más próxima a la instalación original. La ventaja se nota especialmente en zonas expuestas a vibraciones, humedad y cambios de temperatura, como el entorno del radiador o del grupo motoventilador.
Montaje y compatibilidad
El montaje exige desmontar el conector antiguo, identificar cada cable y liberar los terminales con una herramienta adecuada. Recomiendo fotografiar el orden de los cuatro conductores antes de extraerlos y comprobar que cada terminal queda bloqueado al introducirlo en la nueva carcasa.
En una instalación que realicé sobre un compacto del grupo Volkswagen con más de 180.000 kilómetros, el problema estaba en una carcasa fatigada y un contacto intermitente. Tras limpiar los terminales, transferirlos y verificar el cierre, el ventilador volvió a funcionar sin cortes. En otros vehículos similares, como Golf, Passat, Audi A3 o Audi TT, he encontrado referencias relacionadas, pero la compatibilidad final depende del año, motor, instalación y variante del conector.
Rendimiento y resultado final
El conector cumple bien su cometido cuando los terminales originales están en buen estado. El encaje debe ser firme, sin necesidad de forzar la carcasa ni dejar una holgura apreciable. Después del montaje, conviene comprobar el funcionamiento del ventilador en todas sus etapas y revisar que el cableado no quede tirante.
No soluciona por sí mismo un terminal quemado, un cable sulfatado, una resistencia defectuosa o una avería en la unidad de control. Si existe decoloración, pérdida de tensión o calentamiento, es preferible sustituir también los terminales afectados y reparar el tramo de cable correspondiente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Referencia útil para reparar un arnés de cuatro vías.
- Formato específico frente a soluciones universales.
- Permite conservar el cableado original si los terminales son recuperables.
- Facilita una reparación limpia y reversible.
Aspectos mejorables:
- La referencia por sí sola no garantiza la compatibilidad con todos los vehículos.
- Es necesario comprobar el pinout antes de conectar la batería.
- La calidad final dependerá mucho del estado de los terminales y del crimpado.
- No debe confundirse la carcasa con un kit completo de reparación si no se incluyen terminales o cables.
Cuidado y mantenimiento
Mantendría la zona limpia y protegida frente a humedad, evitando aplicar grasa o productos que puedan perjudicar el contacto eléctrico. Tras el montaje, revisaría que el cierre secundario quede bloqueado y que ningún cable soporte tensión mecánica. Si el conector está cerca del ventilador, también comprobaría que no roce con aspas, soportes o elementos móviles.
Veredicto del experto
Es una opción práctica para recuperar un conector de ventilador electrónico de cuatro pines cuando la carcasa original está dañada y la instalación conserva terminales aprovechables. Su principal valor está en ofrecer un formato específico y una reparación más limpia que un conector universal. La compra tiene sentido siempre que se confirme la referencia completa, la orientación de los pines y las dimensiones de los terminales antes de desmontar el vehículo.
Preguntas Frecuentes
¿Sirve para cualquier ventilador de cuatro pines?
No necesariamente. Además del número de vías, deben coincidir la carcasa, las guías, el sistema de cierre, el tamaño de los terminales y la asignación de cada pin.
¿Incluye los terminales metálicos?
La referencia identificada corresponde principalmente a la carcasa del conector. Hay que confirmar el contenido exacto del pedido antes de comprar, especialmente si los terminales originales están dañados.
¿Puedo reutilizar los cables del conector antiguo?
Sí, si los terminales se liberan sin deformarse y no presentan corrosión, recalentamiento ni pérdida de tensión de contacto.
¿Es necesario desconectar la batería?
Sí. Para trabajar con seguridad en el arnés del ventilador, desconectaría la batería y esperaría unos minutos antes de manipular los terminales.
