Conector de arnés de faro Mercedes-Benz

Análisis general del producto

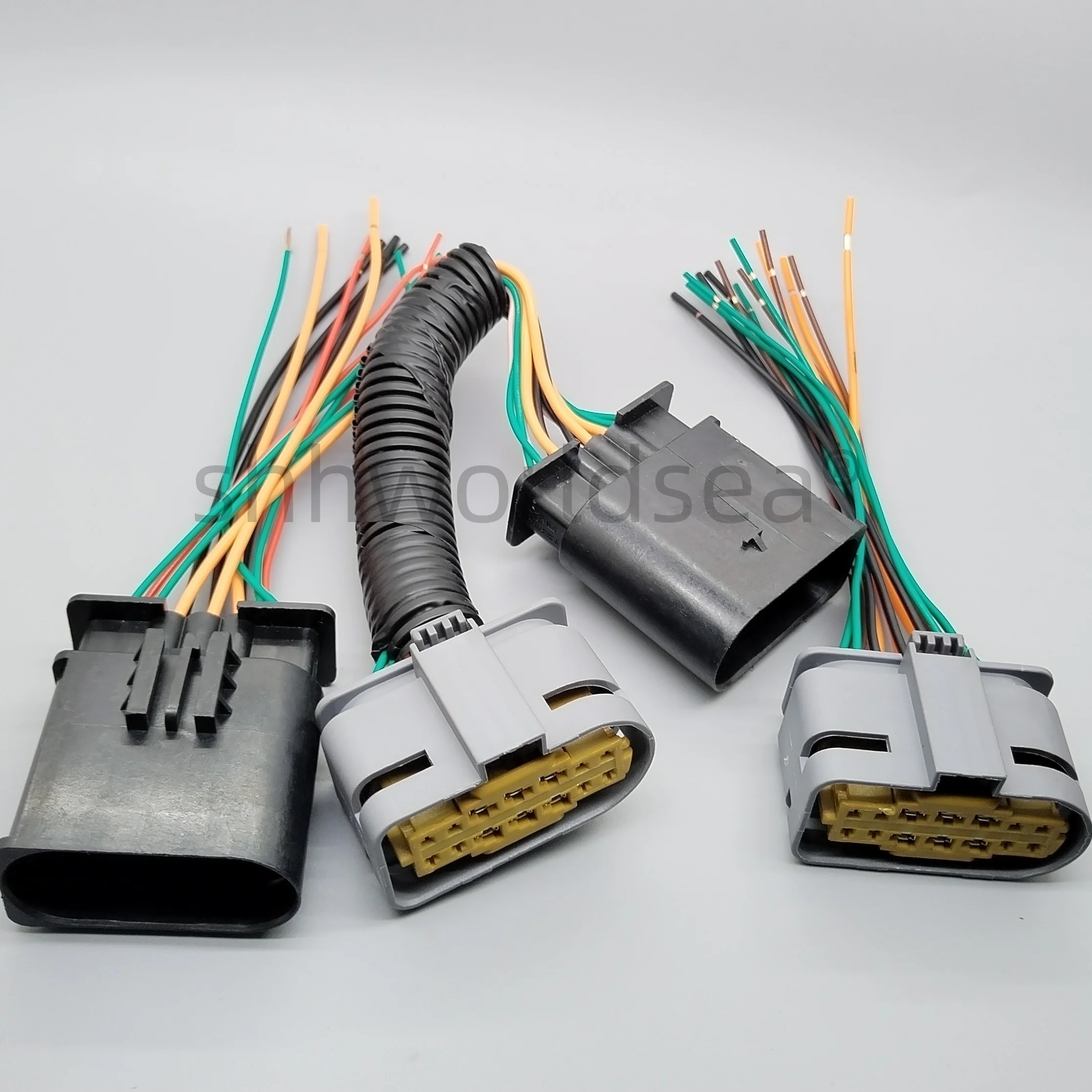

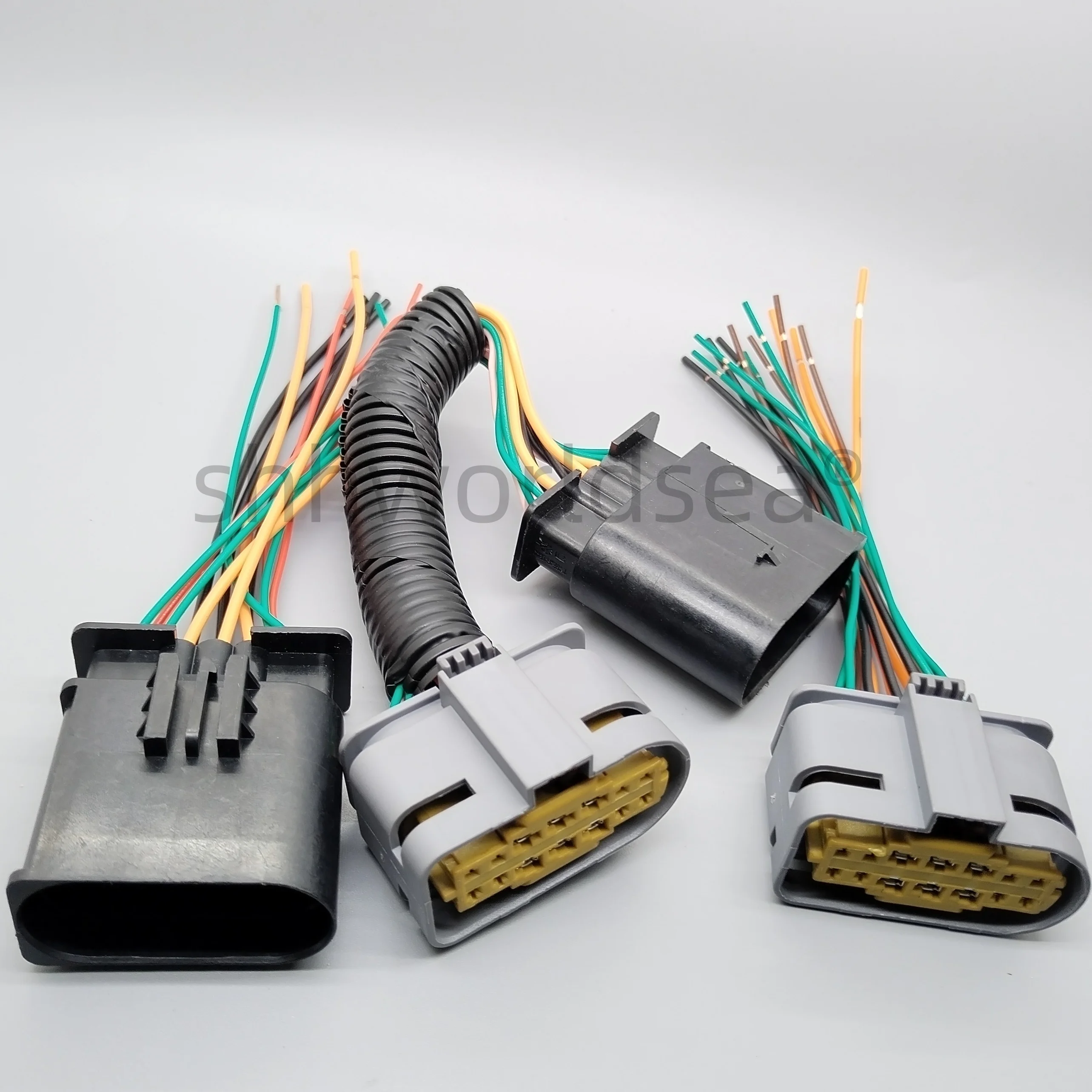

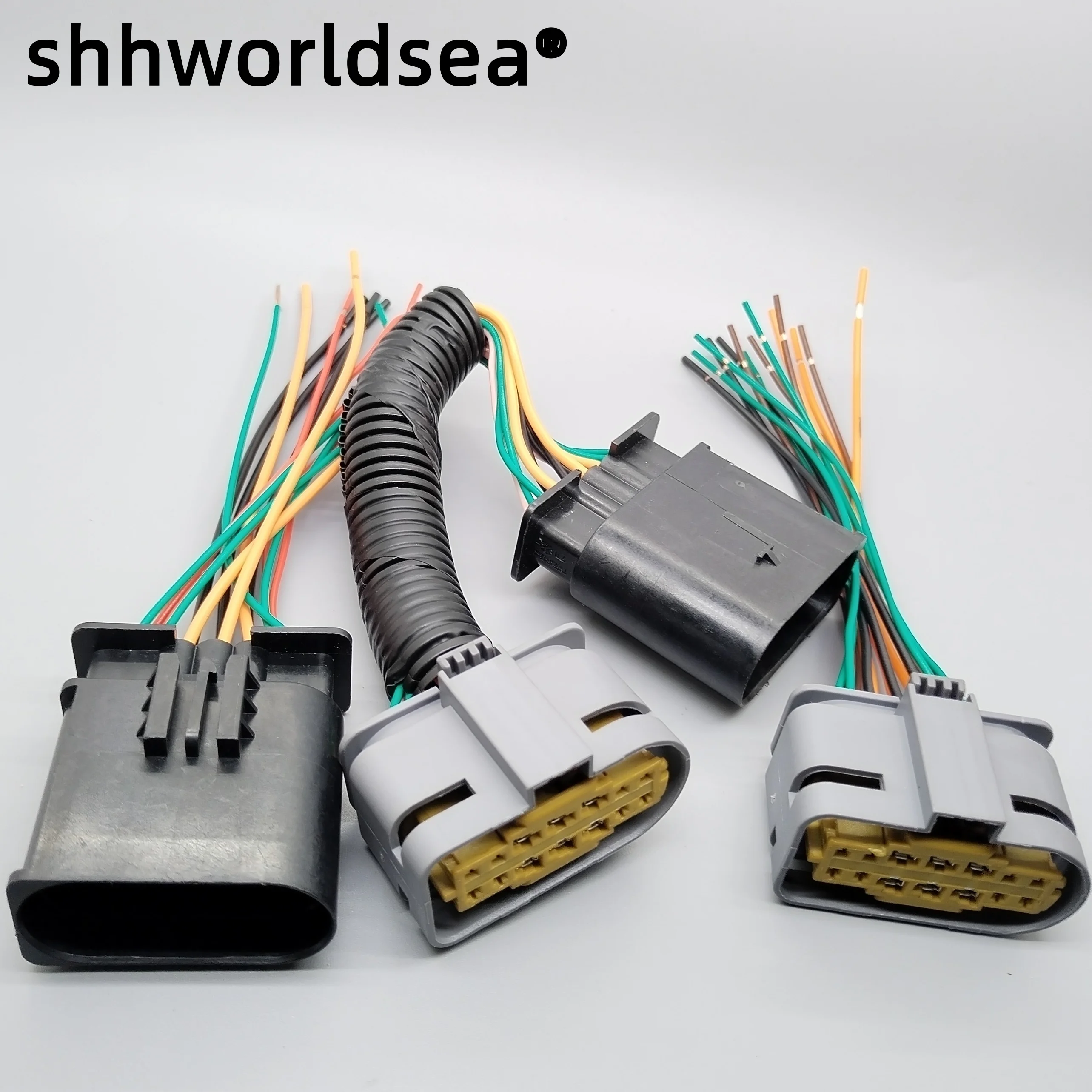

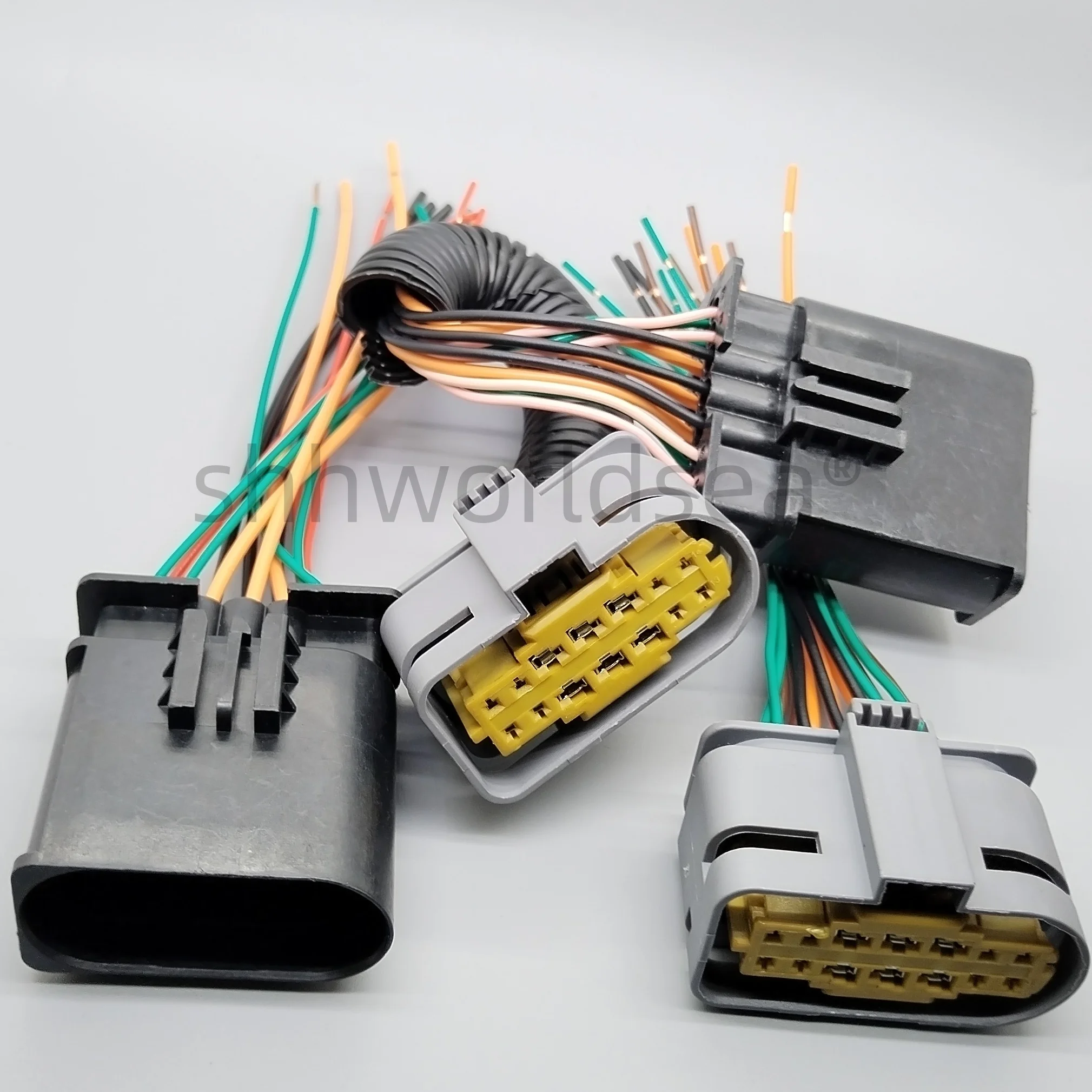

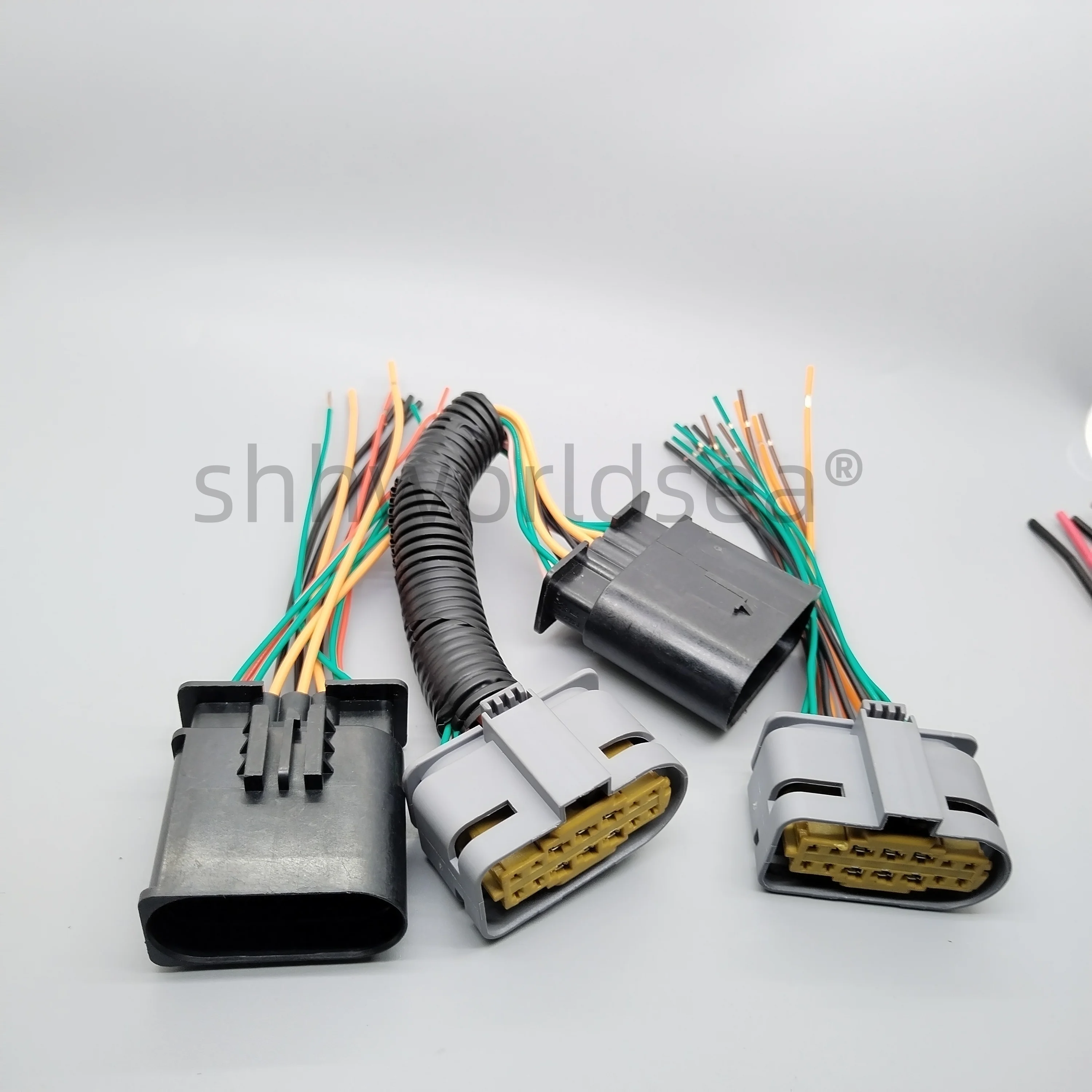

He montado conectores de arbolado para faros en varias reparaciones de campo, y este tipo de pieza (con formato macho-hembra de 14 pines) encaja justo en el tipo de avería que más se repite: fallos intermitentes, luces que “parpadean” con la vibración o contactos que se calientan y aflojan con los cambios térmicos. En estos casos, el problema casi nunca está en la bombilla en sí, sino en el encaje del conector del arnés del faro: pines que ya no hacen presión, carcasa fatigada, o microholguras que terminan generando falsos contactos.

La gran ventaja práctica que noto al usar un conector específico para el arnés de faro correspondiente a una referencia concreta es que me evita el típico “ajuste a ojo” que acaba pasando factura. Con un conector pensado para sustituir el original, lo normal es que el paso de cables, la profundidad de inserción y la retención mecánica queden en su rango correcto, con menos riesgo de que un mazo quede forzado o apoyado en un punto que con el tiempo fatigue el aislamiento.

Calidad de fabricación y materiales

En la mano, este conector me transmite una construcción orientada a soportar el entorno de la óptica: plástico de carcasa con buena rigidez y geometría de guía para que no se monten los pines “a la fuerza” en posiciones incorrectas. En conectores para automocion, lo que de verdad importa no es solo que “encaje”, sino que la presión de contacto sea consistente y que el sistema de retención (la parte que impide que se salga) tenga recorrido y firmeza.

En reparaciones que he hecho en faros con bastante vida (polvo, humedad y ciclos térmicos), la causa suele ser la degradación de la zona de contacto: corrosión superficial en el metal de los pines, deformación por calor y vibración, o microfallos por holgura. Un conector reemplazo como este suele resolver el conjunto “conector + geometría de pines” sin tener que jugar a rehacer crimpados o empalmes: y eso, en taller, es donde se nota la diferencia en fiabilidad a medio plazo.

Montaje y compatibilidad

El montaje es de los que más me gusta hacer porque el proceso está muy ligado a la mecánica del encaje y no a adivinanzas. Yo sigo un orden que reduce errores:

1. Desconecto batería antes de manipular el conector del faro, especialmente si hay módulos cercanos o sensores integrados en el conjunto.
2. Reviso el acceso y el estado del mazo: si el cableado está cuarteado por rozamiento cerca del punto de entrada al faro, primero alivio la zona (reubicación, protector o soporte) para que el conector nuevo no cargue el esfuerzo sobre un tramo ya cansado.
3. Retiro el conector dañado sin tirar del cable: actúo sobre la pieza, liberando la retención con la herramienta adecuada o con presión controlada.
4. Acoplo el nuevo respetando el orden de pines: en este tipo de conectores de 14 vías, la guía y la forma de las inserciones evitan equivocaciones, pero aun así me fijo en que no quede ningún pin fuera de su carril.
5. Compruebo que asienta firme antes de dejar el conjunto en su sitio y cierro la zona de acceso asegurando que el mazo queda sin tensión.

En cuanto a compatibilidad, lo he utilizado en Mercedes con faros de generación y arnés que usan conectividad de 14 pines; cuando el vehículo monta un sistema equivalente, la sustitución suele ser directa y sin adaptadores. Donde más ojo pongo es en confirmar que el arnés realmente es el que corresponde (por eso valoro que sea un conector asociado a una referencia concreta): si intentas “apáñarlo” con otro formato, el resultado suele ser un montaje correcto a corto plazo y fallos por presión insuficiente o recorrido de retención incompleto.

Rendimiento y resultado final

Tras montar el conector, el criterio de éxito no es “que encienda a la primera”, sino que desaparezcan los síntomas intermitentes y que el faro mantenga comportamiento estable con movimiento y temperatura. En mi experiencia, el cambio se nota en dos fases:

• Durante la prueba inicial en estático: las luces deberían responder de forma consistente a mando, conmutación y cambios de posición del faro si lleva nivelación o ajustes vinculados.
• En prueba dinámica y térmica (tras varios ciclos): aquí es donde antes aparecían los fallos: con baches, vibración de ralentí y conducción urbana, el conector antiguo podía “cortar” por microholgura. Con el nuevo, lo normal es que ese patrón desaparezca.

He tenido casos con resultados claros: en un Mercedes Clase E W212 (aprox. 210.000 km), con fallos intermitentes que se agravaban tras días de lluvia y autopista, el recambio del conector eliminó el síntoma en varias salidas sucesivas. En otro GLC (aprox. 160.000 km), donde el cliente notaba que una de las luces “tiritaba” con las irregularidades, el asiento firme del conector fue la diferencia: no hizo falta tocar bombillas ni unidades. Y en un Clase C (aprox. 185.000 km), con el mazo ya algo fatigado por roces previos, el conector resolvió el falso contacto, pero al final el verdadero factor de estabilidad fue dejar el mazo correctamente apoyado para que no quedase tensionado.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Fiabilidad de conexión: al ser un reemplazo pensado para su arnés, reduce la probabilidad de holguras.
• Menor riesgo de errores de montaje: el formato y la guía ayudan a respetar la geometría de pines.
• Recupera el comportamiento original del faro: cuando el fallo era de contacto, el resultado suele ser inmediato y estable.

Aspectos mejorables

• Requiere buena preparación del entorno: si el mazo tiene roces o aislamiento degradado cerca del conector, cambiar el conector sin revisar esa zona puede dejar el problema “encadenado” a una fatiga futura.
• Importancia del asentamiento final: si el conector no queda completamente introducido o el cierre no hace su trabajo, el fallo reaparece aunque el componente sea correcto.
• Higiene de pines y limpieza del entorno: en casos con humedad/corrosión previa, conviene inspeccionar sin prisa el área para no montar sobre suciedad o deformación ya severa.

Veredicto del experto

Si tu Mercedes presenta fallos intermitentes en una luz de faro y has descartado bombilla y lógica del sistema, este tipo de conector de arnés de 14 pines es una reparación muy sensata: ataca la causa típica (contacto deficiente por vibración, humedad y envejecimiento del conector) con una intervención limpia, sin rehacer cableado. Mi recomendación técnica es que lo montes con batería desconectada, revises el mazo alrededor del punto de entrada y confirmes el asiento firme antes de cerrar: así es como el recambio se comporta como debería durante los siguientes ciclos de temperatura y conducción.
