Análisis general del producto
He utilizado este tipo de conector en instalaciones de cableado auxiliar, especialmente para integrar cámaras de marcha atrás, módulos de iluminación interior y pequeños accesorios electrónicos sin cortar el mazo original. El Shhworldsea de 8 pines resulta interesante porque permite crear una unión desmontable y ordenada entre dos tramos de instalación, algo bastante más profesional que recurrir a empalmes retorcidos, conectores rápidos de baja calidad o soldaduras ocultas bajo la moqueta.

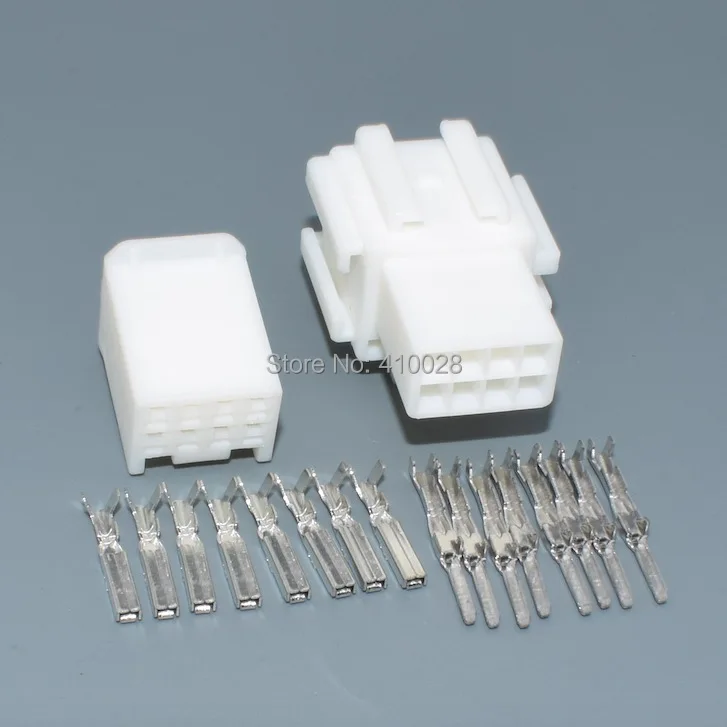

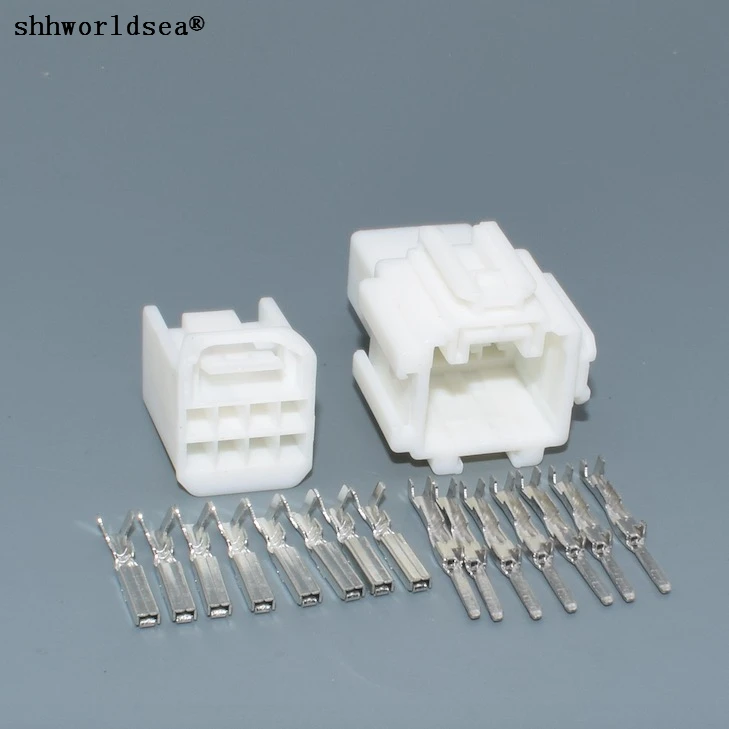

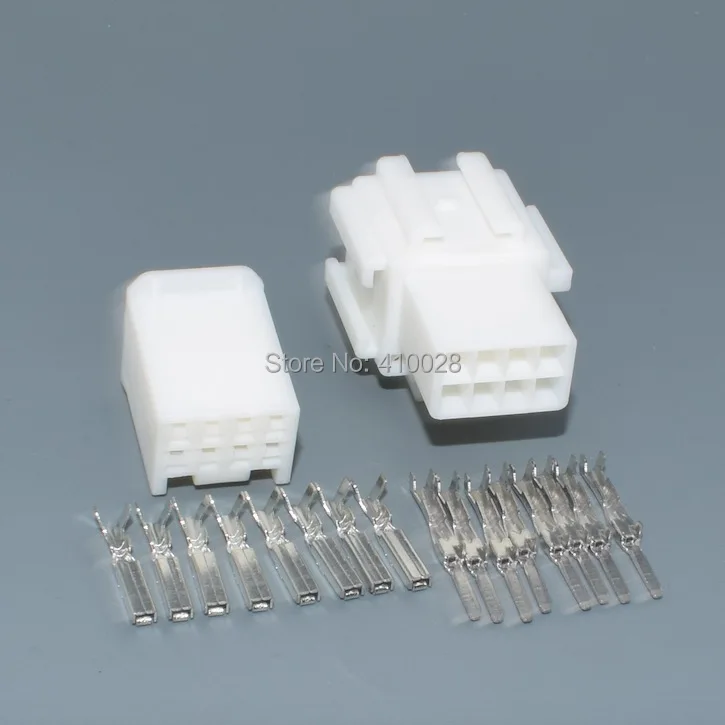

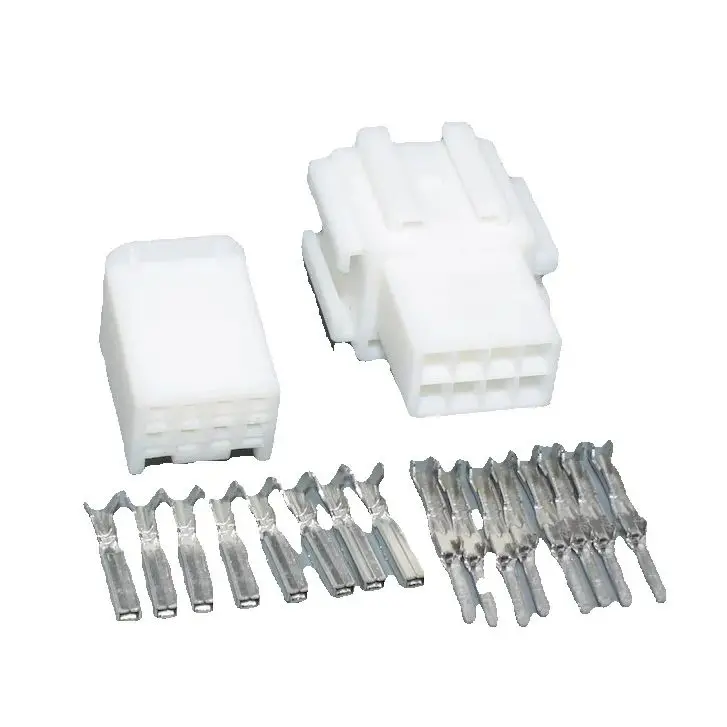

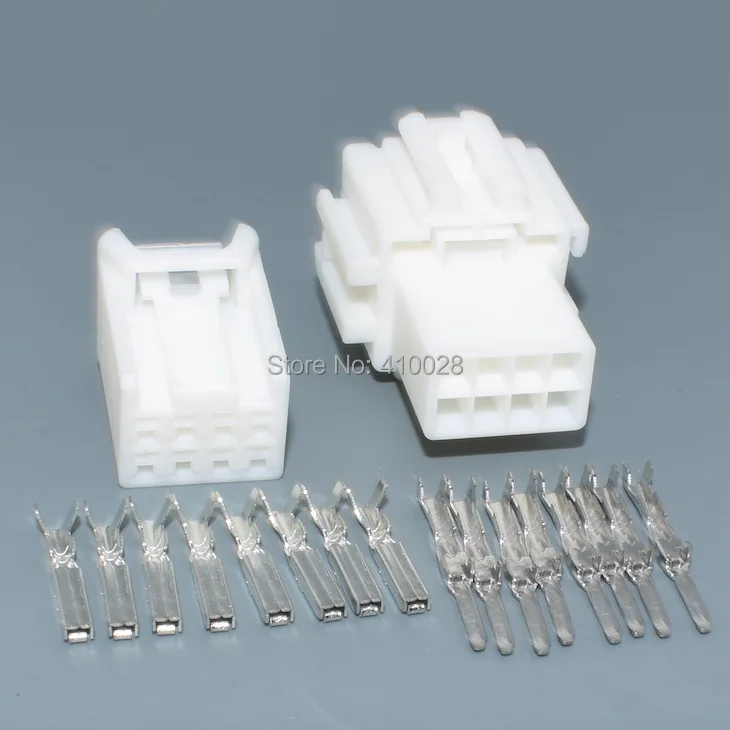

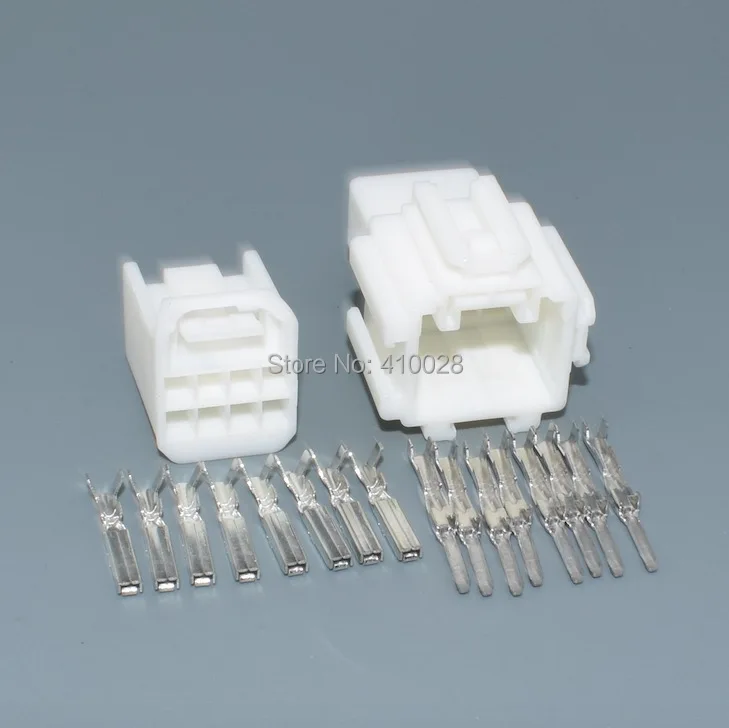

Las referencias 7186-8847 y 7187-8847 corresponden, respectivamente, a las carcasas macho y hembra de una familia de conectores automotrices de 8 vías y terminal de 1,5 mm. La carcasa macho incorpora sistema de fijación mediante clip, mientras que la hembra está pensada para recibirla sin necesidad de elementos adicionales de bloqueo exterior.
Mi valoración general es positiva para instalaciones en habitáculo, pero no lo consideraría un conector universal. El número de pines no garantiza la compatibilidad: la forma de la carcasa, la orientación, la posición de cada terminal y el sistema de retención deben coincidir exactamente con el conector original.
Calidad de fabricación y materiales
La carcasa está fabricada en PBT, un material habitual en conectores de automoción por su estabilidad dimensional, rigidez y resistencia razonable frente a la temperatura del vano interior. En el montaje se aprecia una pieza ligera, con nervios de guiado bien definidos y un acoplamiento que debe realizarse de forma lineal, sin torsionar las dos mitades.
El diseño pertenece a una familia de conectores de 1,5 mm y está clasificado para aplicaciones de corriente media, aunque no se facilita una intensidad máxima universal aplicable a cualquier vehículo o instalación. Por ese motivo, no lo emplearía para alimentar motores eléctricos, calefactores, amplificadores de alta potencia o circuitos con picos importantes sin comprobar antes el calibre del cable, el terminal utilizado y el esquema eléctrico.
El punto más importante es que se trata de un conector sin sellar. No dispone de juntas perimetrales ni de sellos individuales para los cables, por lo que su resistencia a la humedad depende completamente del lugar de instalación y de la protección del mazo. En un panel lateral del salpicadero puede trabajar correctamente durante años; cerca de una rueda, bajo el paragolpes o en una zona expuesta a condensación no es la opción adecuada.
Montaje y compatibilidad
El montaje requiere más precisión de la que puede parecer a primera vista. Antes de crimpar los terminales, compruebo la referencia del conector original, cuento las cavidades y verifico la orientación mediante la pestaña de enclavamiento. También marco los cables con etiquetas, porque invertir dos conductores en una cámara o en un módulo de control puede provocar desde un funcionamiento incorrecto hasta un cortocircuito.
La familia utiliza terminales asociados a la carcasa de 1,5 mm. La carcasa macho figura con los terminales 7114-7386-02, 7114-7387-02 y 7114-7388-02, mientras que la hembra utiliza referencias de la serie 7116-7389-02, 7116-7390-02 y 7116-7391-02. Conviene confirmar si el kit adquirido incluye terminales, retenedores y cables, porque una carcasa vacía no permite completar la instalación por sí sola.
Para un resultado fiable utilizo una crimpadora adecuada al terminal, nunca unos alicates convencionales. El conductor debe quedar sujeto por la zona de crimpado eléctrica y la funda por la zona de retención mecánica. Después hago una ligera prueba de tracción en cada cable. Si un terminal retrocede al tirar con poca fuerza, lo extraigo y vuelvo a crimparlo.
En una instalación de cámara de marcha atrás dentro del habitáculo, el conector queda bien protegido y permite desmontar el guarnecido sin cortar cables. En una caja de fusibles para iluminación ambiental también facilita el mantenimiento, siempre que la línea esté correctamente protegida con su fusible y no se sobrecargue el circuito original.
Rendimiento y resultado final
Una vez insertados correctamente los ocho terminales, el acoplamiento es firme y no presenta holguras apreciables. La conexión queda limpia, con menor riesgo de falsos contactos que un empalme improvisado. También mejora mucho la trazabilidad del cableado: si en el futuro hay que retirar una cámara, un módulo LED o una consola, basta con separar el conector.
En vehículos con vibraciones normales de uso, la retención mecánica resulta suficiente cuando el mazo está bien sujeto y no queda colgando del propio conector. El fallo más habitual no procede de la carcasa, sino de un terminal mal crimpado, de una numeración de pines incorrecta o de cables sometidos a tracción constante.
Frente a conectores universales económicos, ofrece una geometría más apropiada para integrar instalaciones en arneses originales. Como contrapartida, un conector sellado de automoción sería una alternativa más segura para zonas húmedas, aunque normalmente exige mayor espacio, terminales específicos y un montaje más laborioso.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Ocho vías en un formato compacto y ordenado.
- Acoplamiento macho-hembra desmontable.
- Carcasa de PBT con buena rigidez para uso interior.
- Compatible con una familia concreta de terminales de 1,5 mm.
- Permite evitar cortes permanentes en el cableado original.
- El clip de la carcasa macho ayuda a fijar el conector al soporte correspondiente.
Aspectos mejorables:
- No es estanco y debe mantenerse alejado del agua y la suciedad.
- La compatibilidad depende de la referencia exacta, no solo del número de pines.
- Es necesario disponer de terminales y herramientas de crimpado adecuadas.
- No se indica una intensidad máxima general ni un rango de temperatura aplicable a cualquier instalación.
- La identificación de los cables debe hacerse con cuidado, ya que la carcasa no corrige un pinout equivocado.
Veredicto del experto
Lo recomiendo para reparaciones y ampliaciones de cableado en el habitáculo, siempre que las referencias, la disposición de pines y los terminales coincidan con la instalación original. Es una solución económica y técnicamente más limpia que los empalmes rápidos, pero no debe instalarse como si fuera un conector estanco ni utilizarse sin comprobar la carga eléctrica del circuito.
El resultado depende principalmente de tres factores: crimpado correcto, protección mecánica del mazo y verificación del pinout antes de conectar la batería. Con esas precauciones, cumple bien como conector auxiliar para electrónica y accesorios de automoción en zonas protegidas.
