Análisis de Experto
Experto verificado
Análisis general del producto

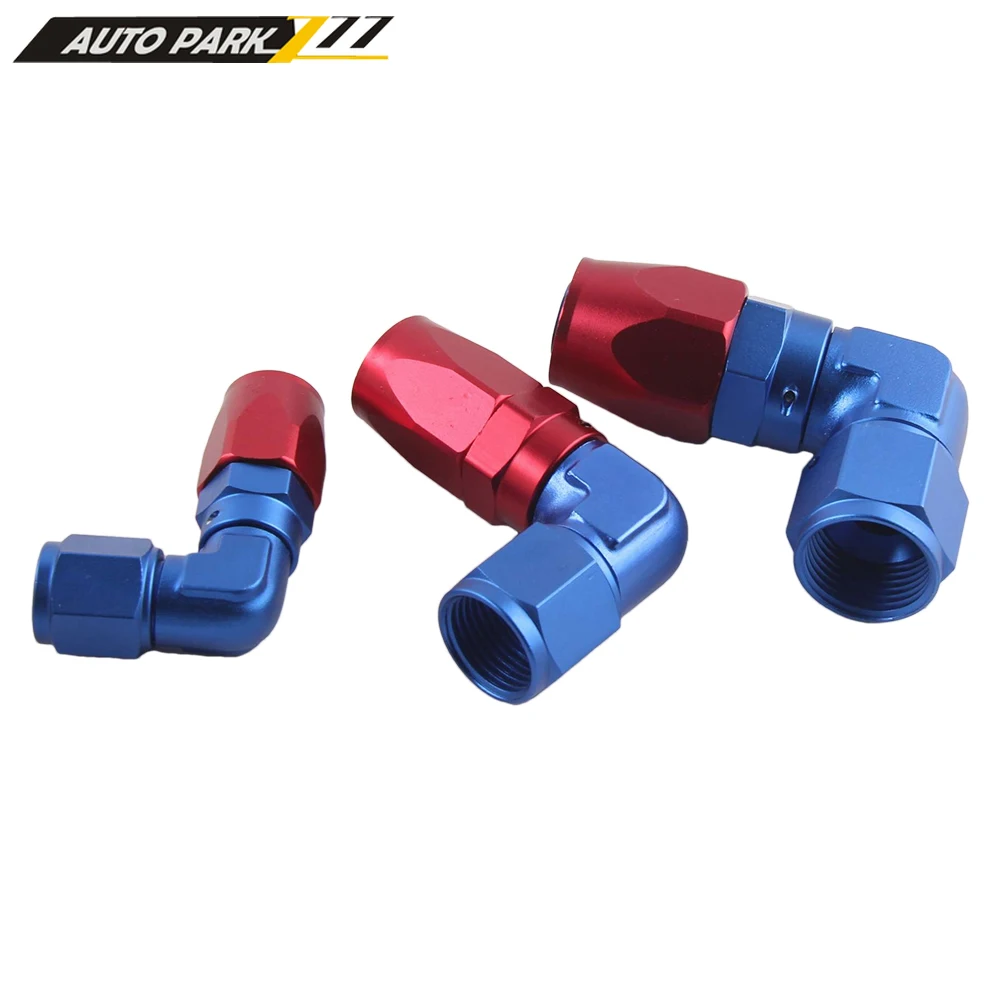

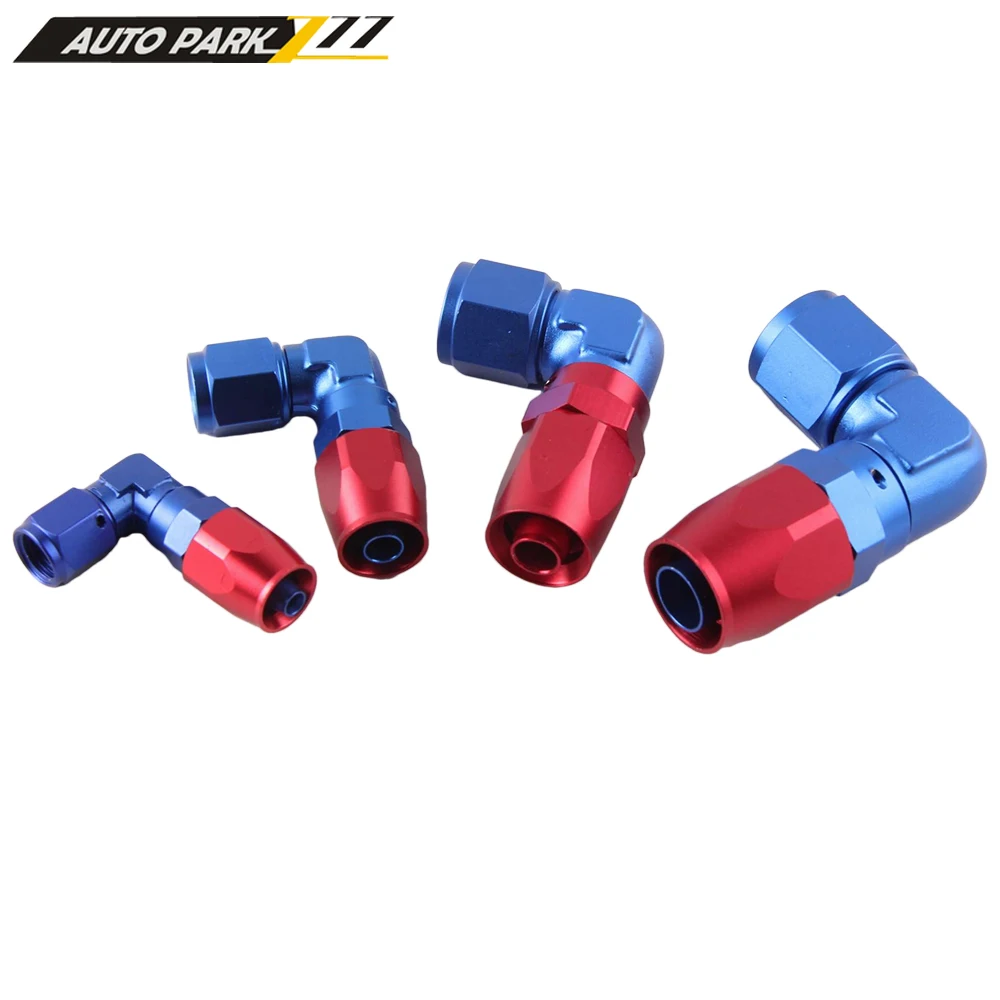

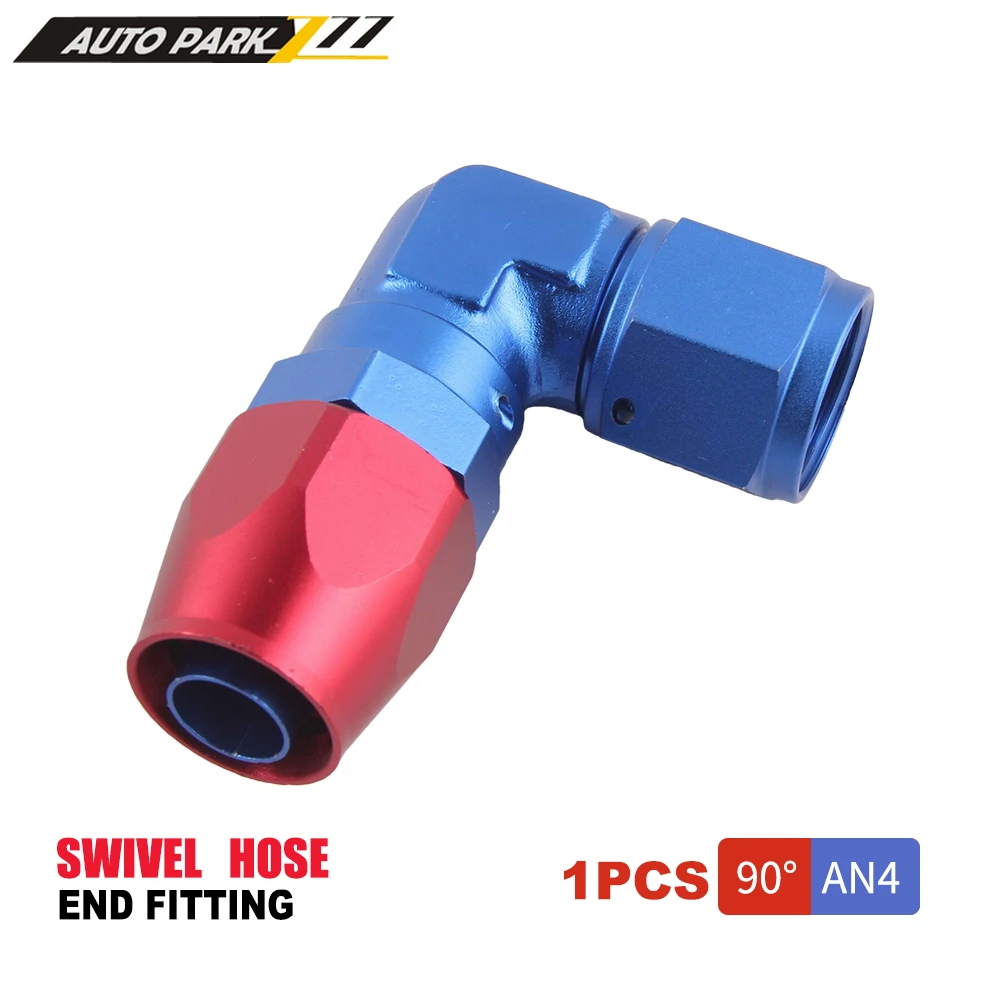

He montado conectores AN para combustible en varios proyectos donde el problema no era “conectar o no conectar”, sino orientar la línea sin forzarla. Este conector AN4 de aluminio con codo de 90 grados y pieza giratoria encaja justo en ese tipo de situaciones: cuando el vano motor te obliga a entrar con el tubo por un camino que no es el ideal y, si intentas “forzar” el tendido, acabas generando torsión en la manguera y micro-movimientos con las vibraciones.
En la práctica, el valor de un 90 grados con giro es que te permite dejar la conexión alineada cuando el motor ya está colocado, el resto de elementos ocupan su sitio y el recorrido de la manguera queda condicionado por soportes, radiadores, largueros o bandejas. Esto se nota especialmente en instalaciones donde la línea pasa cerca de componentes calientes o donde un par de grados mal puestos te obligan a que la manguera trabaje a “curva” con tensión.
Calidad de fabricación y materiales
El cuerpo es de aluminio T6061 mecanizado y con acabado anodizado. En taller siempre miro tres cosas: precisión del mecanizado, robustez de la zona roscada/cono y resistencia del acabado frente a roces y agentes del vano (grasa, salpicaduras, cambios térmicos). La anodización, bien ejecutada, suele aguantar sin picaduras en condiciones normales y facilita que el montaje se realice sin que la pieza se “agarre” de manera rara por suciedad.
Lo más importante aquí, más que el brillo, es cómo se comporta la geometría en montaje: el extremo cónico y el ajuste para la manguera dan una sensación de unión progresiva, sin holguras evidentes una vez que la sujeción está bien apretada. En conectores de gamas más justas he notado que el cono o la transición pueden marcar más la manguera al tensar la abrazadera; en este caso, la instalación tiende a quedar limpia si respetas el orden y no fuerzas la manguera desde el primer minuto.
Montaje y compatibilidad
El montaje es el típico de conexiones AN con manguera: presentas la manguera, aseguras con abrazadera compatible (aquí es clave que sea la correcta para el diámetro y el tipo de manguera que uses) y luego ajustas la orientación del conjunto para que el tendido quede “natural”.
En mi experiencia, los fallos comunes en este tipo de piezas no vienen del conector, sino de la instalación:
- Manguera con el corte mal hecho: si entra con rebabas o no queda perpendicular al eje, la abrazadera asienta mal y la conexión puede quedar excéntrica.
- Abrazadera no adecuada: aunque el conector sea AN4, si la abrazadera no corresponde al diámetro real de la manguera, tendrás o poca mordida o deformación excesiva.
- No orientar antes de fijar del todo: con un codo fijo el error te persigue, pero con esta pieza giratoria el truco es aprovecharla. Primero coloca el recorrido “a ojo”, asienta la conexión, orienta para eliminar torsión y después aprieta con criterio.

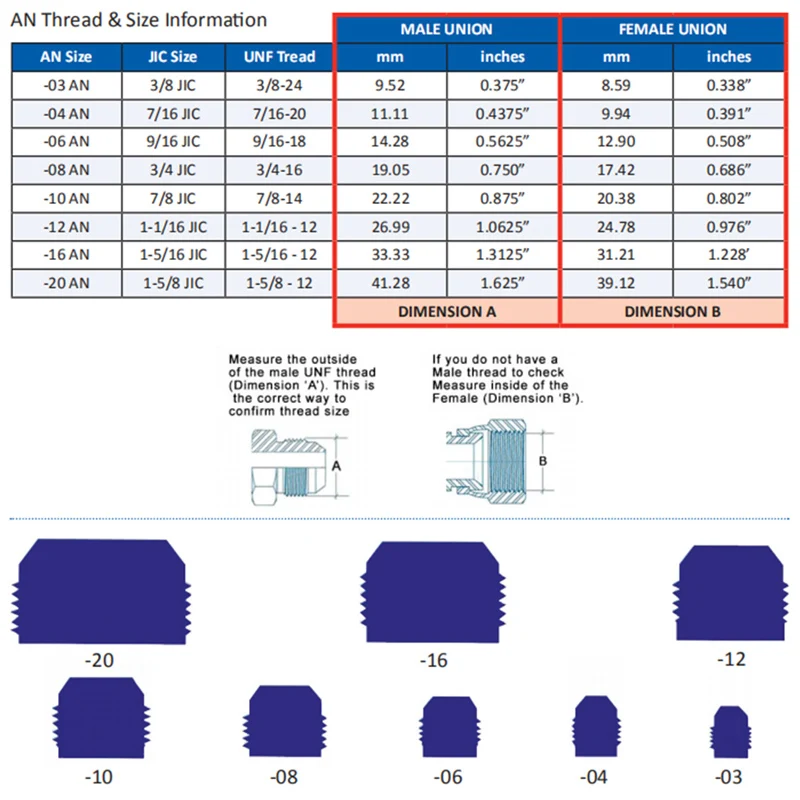

Compatibilidad práctica: el AN4 tiene que corresponder a tu manguera. En taller, antes de meter nada en el circuito, me gusta confirmar que el diámetro de la manguera coincide con el tamaño de línea que vas a usar, porque si compras “AN4” pero la manguera no es la adecuada, lo notas rápido: o no entra bien en el cono o la sujeción queda demasiado forzada.
Consejo de montaje que siempre aplico: una vez orientado el codo, revisa que la manguera no quede “enrollada” sobre sí misma. Debe salir con un radio de curvatura razonable y sin tensión lateral en el primer tramo desde la conexión.
Rendimiento y resultado final
En rendimiento no esperas una ganancia medible de potencia directa, porque hablamos de gasolina y pérdidas por fricción que dependen más del caudal, diámetro de línea total, longitud y restricciones. Lo que sí cambia es el comportamiento mecánico y la estabilidad de la instalación.
Lo he visto en coches turbo y preparado, con líneas de combustible donde las vibraciones y los ciclos térmicos terminan pasando factura a conexiones mal alineadas. Con este conector, el resultado que busco es:
- conexión alineada al vano,
- ausencia de torsión sostenida en la manguera,
- y una ruta de la línea que no “trabaje” contra soportes.
Ejemplos reales de uso: en un 2.0 turbo con unos 120.000 km, funcionando con uso urbano y algún viaje largo, monté un codo 90 para salvar espacio entre soporte del filtro y un elemento del frontal. Antes de ese ajuste, la manguera quedaba con tensión al bajar el motor y con el tiempo empezaba a aparecer micro-sudoración en uniones cercanas por cómo trabajaba la manguera (no era un fallo catastrófico, pero sí una señal clara de mala orientación). Con el codo giratorio, la línea quedó “libre” y el comportamiento se estabilizó desde el primer ciclo térmico completo.
También lo instalé en una preparación con alrededor de 80.000 km, en un uso más exigente con aceleraciones más frecuentes. Ahí el problema típico es que cualquier torsión inicial se agrava con el movimiento del motor. La capacidad de orientar la conexión te ayuda a que el conjunto no quede forzando la manguera cuando el motor “baila” en soportes.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Giro útil: permite corregir orientación en el montaje, evitando torsión innecesaria.
- Aluminio T6061 con anodizado: se nota en la rigidez y en cómo mantiene el acabado en el vano.
- Extremo cónico que facilita un asiento correcto si la manguera está bien cortada.
- Codo de 90 grados que resuelve interferencias sin “inventarte” recorridos con radios agresivos.
Aspectos mejorables (desde el punto de vista de montaje)
- No incluye abrazadera: esto no es un defecto del conector, pero en la práctica obliga a seleccionar una abrazadera adecuada y, si ya vienes con un kit, puede que no sea “plug and play”.
- Si el espacio es muy reducido, el valor del giro es grande, pero también exige paciencia: conviene tomarse el tiempo de orientar antes de dejarlo definitivo para no acabar corrigiendo después a medias.
Veredicto del experto
Si lo que buscas es un codo AN4 de 90 grados con orientación ajustable para líneas de combustible, este tipo de conector encaja muy bien en instalaciones donde la geometría del vano no acompaña. Yo lo recomendaría como solución técnica cuando quieres eliminar torsión y malos radios en la manguera, porque al final eso es lo que más reduce problemas recurrentes con el paso de los meses.
Mi única condición es la misma que aplico a cualquier conexión AN: manguera correcta (AN4 real), abrazadera adecuada y montaje sin forzar. Si cumples eso, el resultado suele ser una instalación más estable, limpia y consistente, especialmente en coches turbo, preparados y uso mixto con cambios térmicos.
