Análisis general del producto

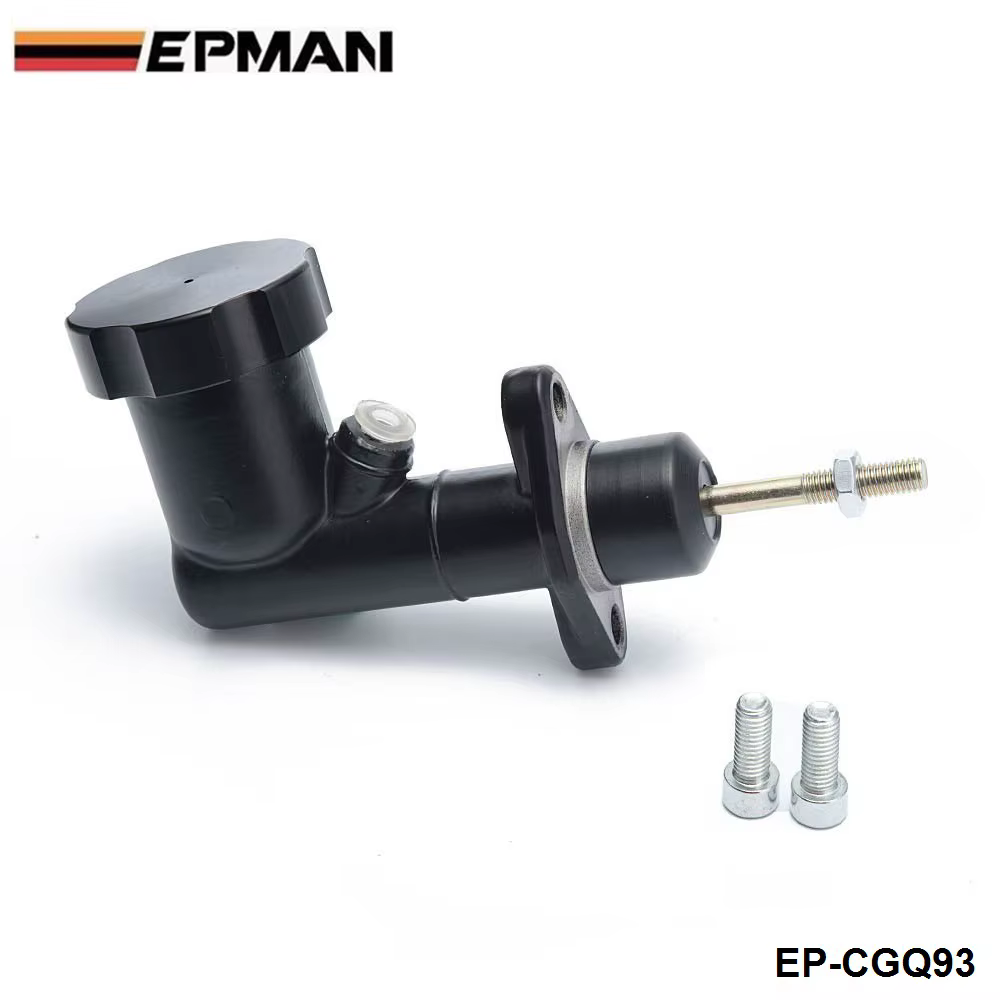

He montado este cilindro maestro compacto en varios proyectos de preparación, principalmente en vehículos destinados a tandas y drift, donde el espacio disponible y la posibilidad de accionar un circuito hidráulico independiente son factores importantes. Su planteamiento es sencillo: un cuerpo pequeño de aluminio mecanizado, accionamiento lineal y un depósito superior con tapa roscada.

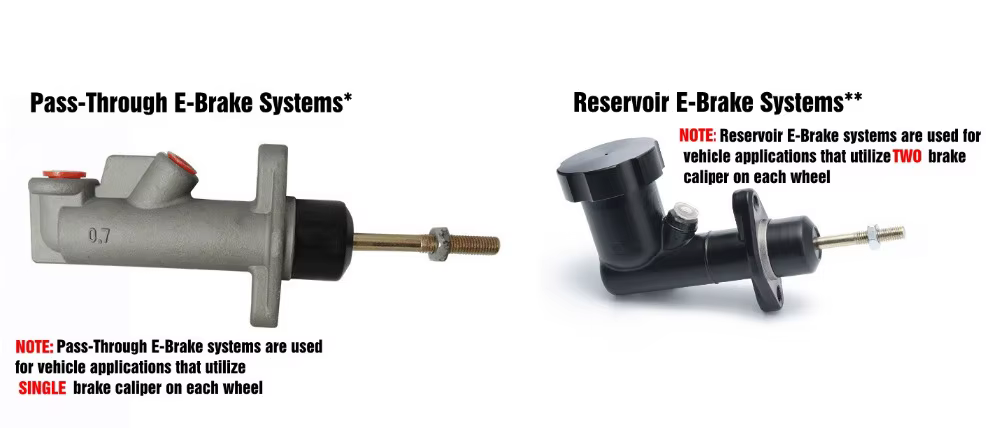

La primera cuestión que conviene dejar clara es su aplicación. Aunque se comercializa habitualmente para frenos de mano hidráulicos, también aparece identificado como cilindro maestro de embrague de competición. No son usos intercambiables por defecto. La elección depende del volumen de líquido que necesita mover el circuito, la carrera disponible, la presión requerida y la geometría del pedal o de la palanca.

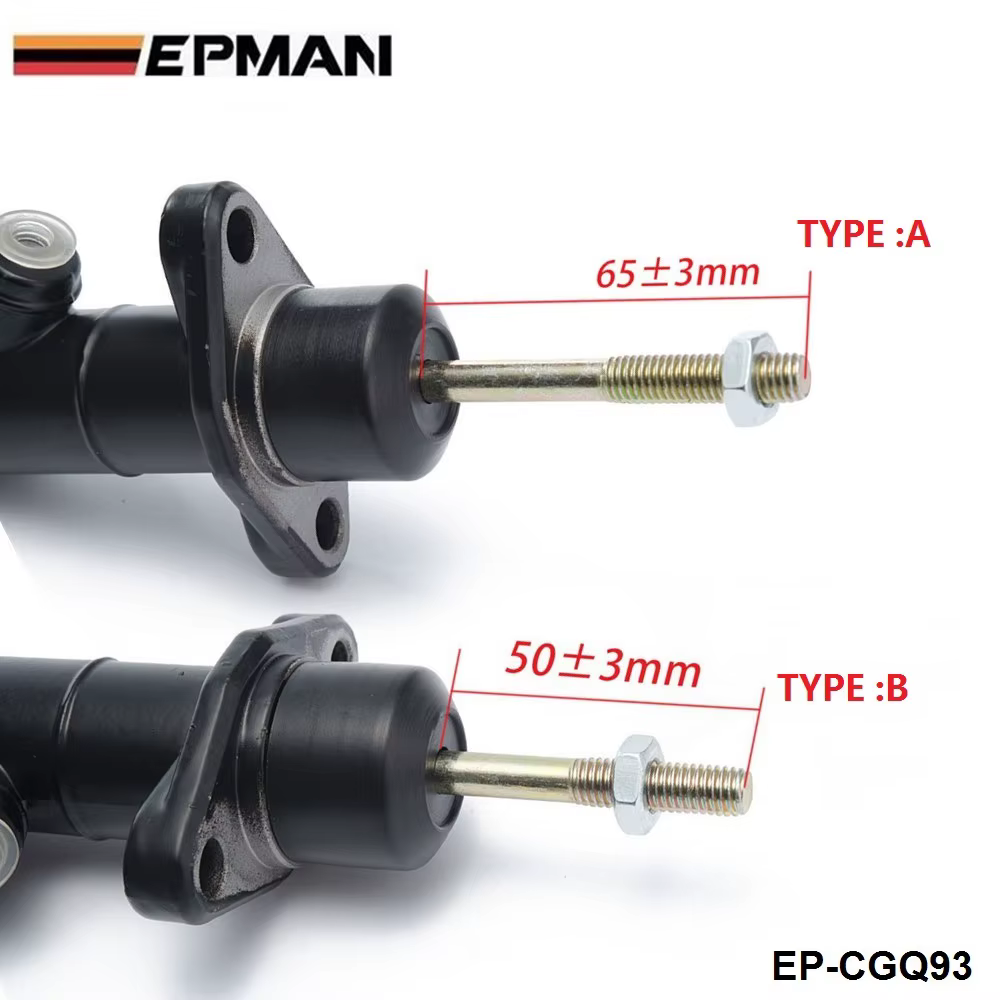

El diámetro de 0,75 pulgadas ofrece un compromiso razonable entre desplazamiento de fluido y esfuerzo de accionamiento. En una palanca de freno hidráulico suele proporcionar una respuesta directa, aunque no tan ligera como un cilindro de menor diámetro. Las configuraciones tipo A y tipo B deben escogerse comparando cotas, fijaciones y orientación de las conexiones, no únicamente por la fotografía del producto.
Calidad de fabricación y materiales
El cuerpo de aluminio mecanizado presenta un acabado limpio y una estética bastante más cuidada que la de muchos cilindros económicos de fundición. En los montajes que he realizado, la superficie exterior no presentaba rebabas importantes y la tapa roscaba con suavidad, algo fundamental para evitar dañar la rosca durante el mantenimiento.
El uso de aluminio reduce peso y facilita la integración en soportes fabricados a medida. A cambio, no conviene tratarlo como una pieza estructural sobredimensionada. Las roscas, el cuerpo y los puntos de fijación deben manipularse con pares de apriete razonables, utilizando siempre arandelas adecuadas y evitando forzar una conexión que no esté perfectamente alineada.

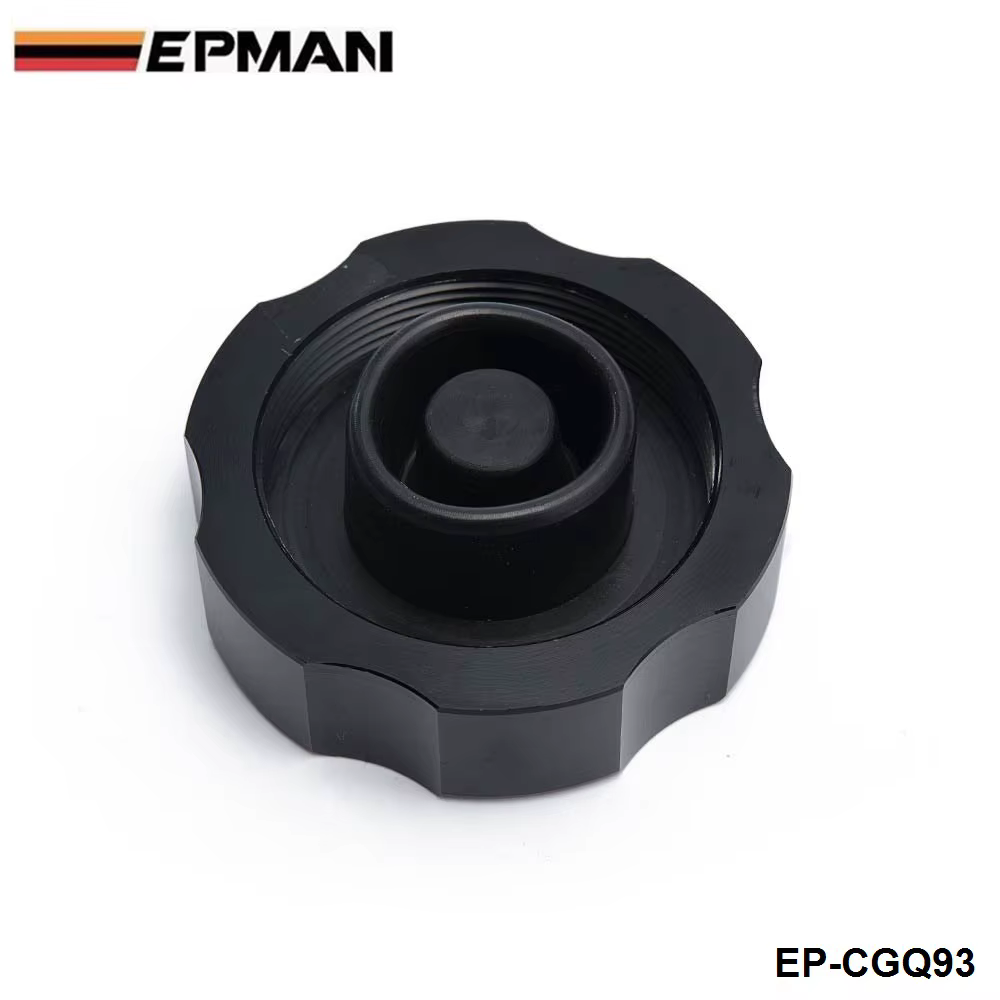

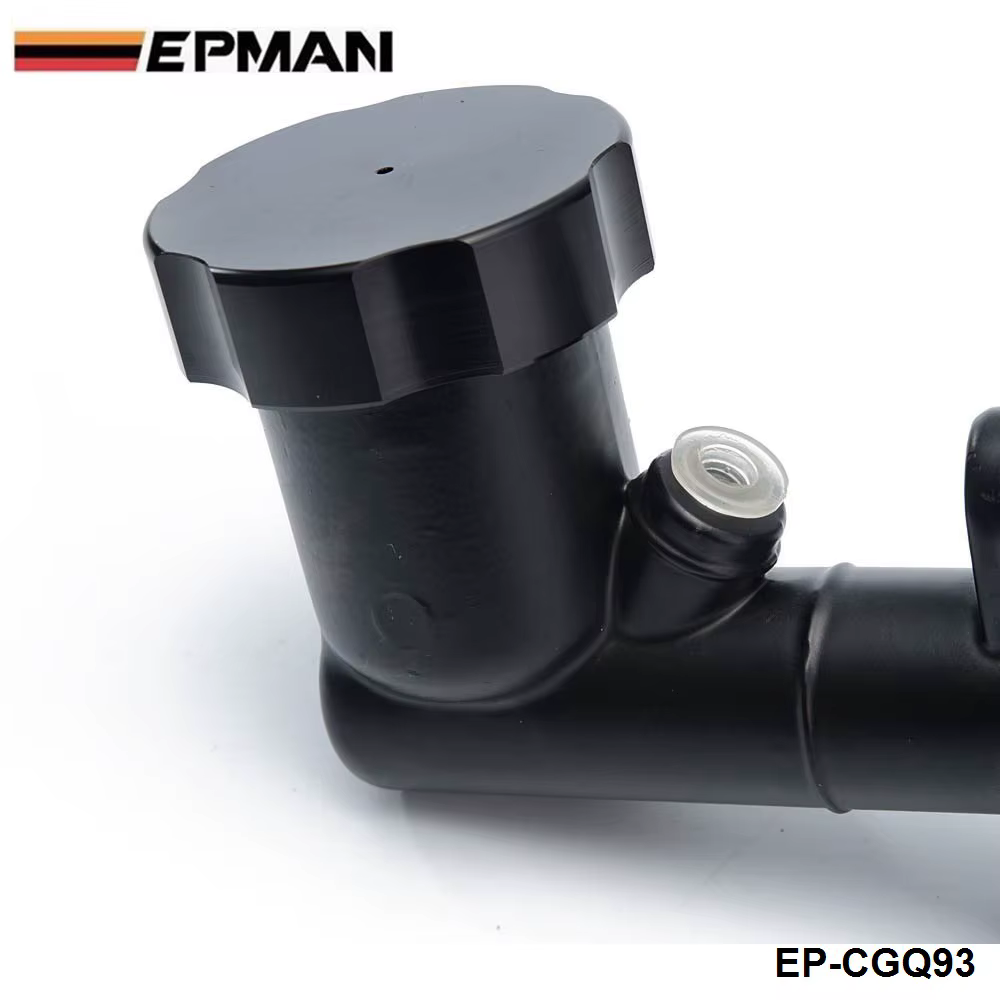

La tapa de aluminio aporta buen aspecto, pero el depósito y su cierre deben mantenerse limpios. Antes de llenar el circuito reviso siempre que no haya virutas, restos de mecanizado o partículas en el interior. En una pieza de este tipo, una contaminación mínima puede terminar afectando a las juntas internas o a las válvulas del sistema.
Montaje y compatibilidad
En un BMW E36 preparado para drift lo instalé en un soporte independiente, conectado al circuito trasero mediante tubería rígida y latiguillos homologados. El montaje fue sencillo desde el punto de vista mecánico, pero fue necesario fabricar el soporte con suficiente rigidez para que la palanca no desplazase el cilindro en lugar del pistón. Esa rigidez es tan importante como la propia calidad del cilindro.
En un Mazda MX-5 NB con freno de mano hidráulico separado, la dificultad principal estuvo en encontrar una ubicación que permitiera mantener un radio de curvatura correcto en las tuberías y dejar acceso a la tapa. El formato compacto ayudó bastante, especialmente junto a la consola central, pero no debe interpretarse como una instalación universal directa.
Antes de comprarlo o mecanizar el soporte compruebo:
- Diámetro del pistón y carrera útil necesaria.
- Posición exacta de los taladros de fijación.
- Tipo, tamaño y orientación de las roscas.
- Recorrido de la palanca o del pedal.
- Compatibilidad del líquido con las juntas del cilindro.
- Espacio para llenar y purgar el depósito.
- Ausencia de interferencias con cables, asientos o consola.
No incluye instrucciones detalladas, por lo que el montaje exige cierta experiencia en circuitos hidráulicos. También recomiendo comprobar que el cilindro dispone de retorno completo del pistón; si queda ligeramente accionado, el circuito puede no liberar presión correctamente.
Rendimiento y resultado final
Con el circuito correctamente purgado, la respuesta de la palanca es firme y progresiva. En el E36, el tacto permitió bloquear el eje trasero de manera controlada, sin una sensación excesivamente esponjosa. En el MX-5, el resultado fue parecido, aunque la respuesta final dependió más del estado de las pinzas traseras, del reparto de frenada y del tipo de pastilla que del cilindro en sí.
La purga requiere paciencia. Primero lleno el depósito, acciono la palanca lentamente y purgo desde el punto más alejado, vigilando que el nivel no descienda. Después compruebo posibles fugas con presión mantenida durante varios segundos. Si queda aire atrapado en una curva de la tubería, el tacto puede parecer defectuoso aunque el cilindro esté funcionando correctamente.
En comparación con cilindros de competición de mayor precio, este modelo ofrece una solución compacta y razonablemente ligera, pero no aporta el mismo nivel de documentación, disponibilidad de juntas o trazabilidad de materiales. Para un coche de circuito ocasional puede ser suficiente; en un vehículo de competición intensiva prefiero una referencia con especificaciones hidráulicas publicadas y kit de reparación disponible.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diseño compacto, útil cuando el espacio es limitado.
- Cuerpo y tapa de aluminio con buen acabado exterior.
- Diámetro de 0,75 pulgadas adecuado para muchas aplicaciones hidráulicas.
- Peso reducido frente a soluciones convencionales.
- Posibilidad de integrarlo en soportes personalizados.
Aspectos mejorables:
- La identificación entre tipo A y tipo B no siempre resulta suficientemente clara.
- La ausencia de instrucciones obliga a verificar todas las medidas antes del montaje.
- No se detallan de forma completa la carrera, las roscas ni la presión máxima de trabajo.
- La disponibilidad de juntas o repuestos puede ser más limitada que en fabricantes especializados.
- No lo considero una pieza para instalar sin comprobar previamente el circuito completo.
Veredicto del experto
El EPMAN EP-CGQ93 me parece una opción funcional para proyectos de freno de mano hidráulico, embrague de competición o circuitos equivalentes cuando se necesita un cilindro pequeño y se dispone de capacidad para fabricar o adaptar el soporte. Su construcción de aluminio y su formato compacto son sus principales argumentos.
No lo compraría únicamente por su apariencia ni lo instalaría sin confirmar medidas, conexiones y carrera. Bien dimensionado y correctamente purgado, ofrece un tacto consistente para uso recreativo y tandas. Para competición permanente, exigiría antes documentación técnica más completa, repuestos identificados y una validación específica de la aplicación.
