Caja de cambios Tand T8F con doble cadena para Mini Moto y Quad

Análisis general del producto

He montado este tipo de caja de embrague T8F en minimotos, karts infantiles y pequeños buggies equipados con motores de dos tiempos de entre 43 y 49 cc. Su planteamiento es sencillo: integra el embrague centrífugo y la transmisión mediante una configuración de doble cadena, con un piñón de 11 dientes y paso T8F de 8 mm.

No es una caja universal, aunque pueda aparecer asociada a muchos vehículos distintos. En estos motores pequeños existen varias transmisiones externamente parecidas que cambian en el patrón de fijación, el diámetro de la campana, el número de dientes o la cadena utilizada. Por eso la considero una pieza de sustitución directa únicamente cuando las cotas coinciden con la unidad original.

En una minimoto recreativa de 49 cc, la relación entre el tamaño reducido, el peso contenido y la transmisión por doble cadena ofrece una respuesta progresiva y suficiente para uso particular. En cambio, no la instalaría en un kart pesado, con neumáticos de gran diámetro o utilizado de forma intensiva, salvo que la transmisión completa y el sistema de refrigeración estén correctamente dimensionados.

Calidad de fabricación y materiales

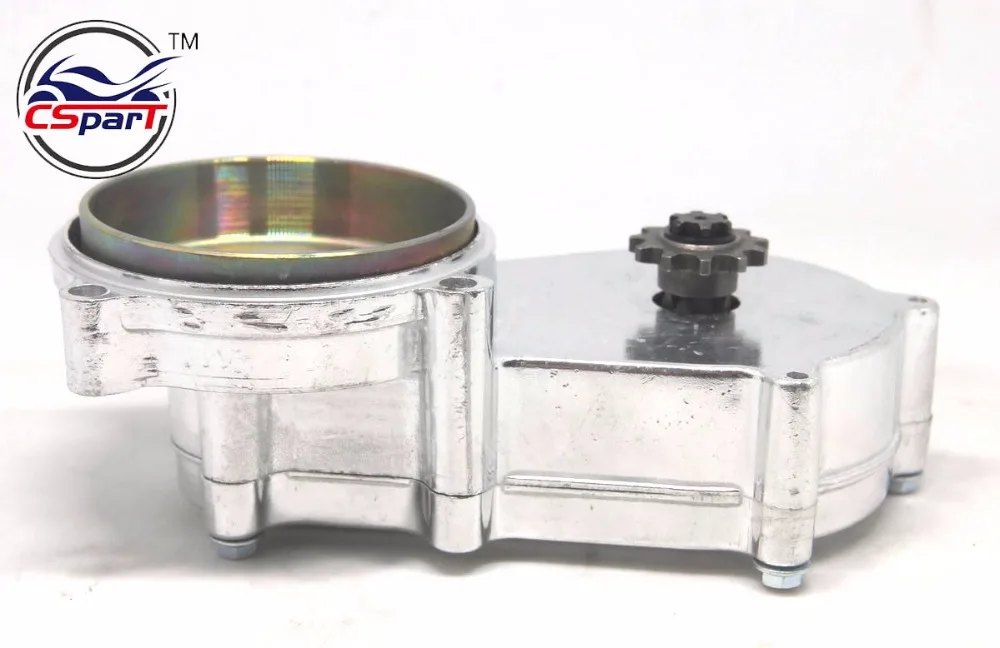

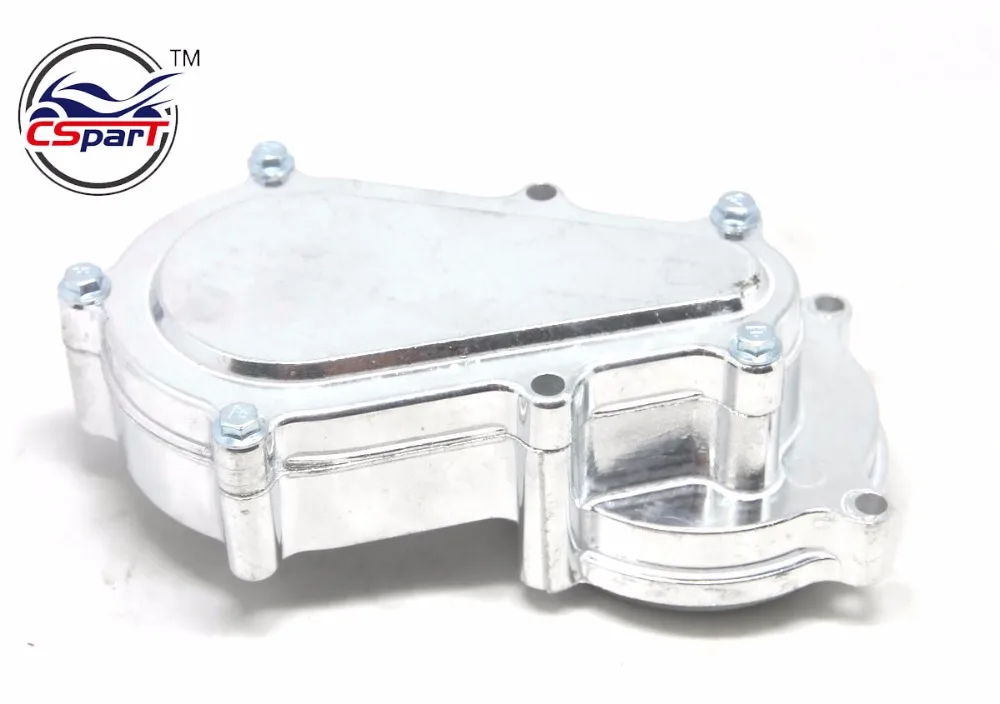

La carcasa tiene una construcción metálica sencilla, enfocada a cumplir su función sin añadir complejidad. En las unidades que he manejado, el acabado exterior plateado era correcto, aunque no se puede comparar con el nivel de mecanizado de una caja fabricada para competición o con un conjunto original de primer equipo.

El aspecto más importante no es el acabado superficial, sino la alineación entre el eje, la campana y los elementos de cadena. El engranaje de 4 mm de grosor resulta apropiado para este tipo de motor pequeño, siempre que la cadena esté bien tensada y los piñones trabajen en el mismo plano. Una ligera desalineación provoca ruido, desgaste lateral y un calentamiento innecesario de la transmisión.

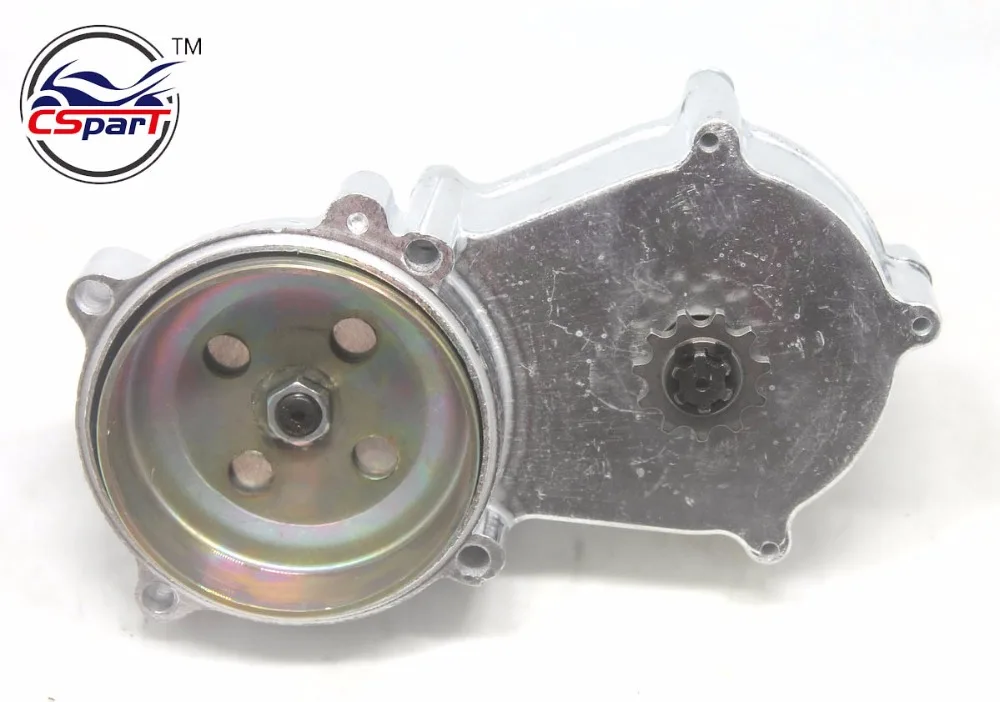

La campana tiene un diámetro interior de 78 mm y un diámetro exterior de 82 mm. Estas medidas deben comprobarse con un calibre, especialmente cuando se sustituye una pieza deformada o se trabaja sobre una minimoto antigua. No conviene fiarse únicamente de que el motor tenga la misma cilindrada.

Montaje y compatibilidad

El montaje no es complicado para quien tenga experiencia con transmisiones de minimoto, pero requiere más cuidado del que aparenta. Antes de desmontar la caja original, marco la posición de los separadores, fotografío el recorrido de ambas cadenas y compruebo el sentido de giro. Así evito montar la transmisión invertida o dejar una cadena trabajando torcida.

El PCD de fijación de 100 mm es una de las medidas críticas. También reviso:

• Distancia entre los centros de los taladros.
• Diámetro de los propios orificios.
• Anchura disponible en el chasis.
• Posición del piñón respecto a la corona trasera.
• Tipo y paso de cadena.
• Diámetro de la campana y longitud del eje.

En una minimoto de 49 cc con aproximadamente 2.000 km de uso recreativo, la instalación fue directa después de reutilizar algunos separadores originales. En un kart infantil de fabricación distinta, los taladros coincidían parcialmente, pero fue necesario corregir la posición mediante casquillos. No recomiendo agrandar los orificios de forma improvisada: una fijación desplazada puede terminar dañando el cárter, la cadena o el bastidor.

Durante el montaje aplico fijador de roscas de resistencia media en los tornillos, engraso ligeramente los rodamientos si el conjunto lo permite y compruebo manualmente que la campana gire sin puntos duros antes de arrancar.

Rendimiento y resultado final

Con el piñón de 11 dientes, la entrega resulta más orientada a la aceleración que a alcanzar una velocidad punta elevada. En una minimoto ligera, la salida desde parado es suficientemente suave cuando el embrague está en buen estado y la cadena trasera tiene la tensión correcta.

Tras la instalación en un motor de 43 cc utilizado en terreno llano y con un conductor ligero, la transmisión trabajó sin tirones apreciables. En un motor de 49 cc montado en un pequeño buggy, el resultado dependió mucho más del peso total y del diámetro de las ruedas. Con neumáticos grandes, el motor necesitaba más esfuerzo y la temperatura del conjunto aumentaba antes, algo que no atribuiría exclusivamente a la caja.

El ruido mecánico es normal en una transmisión de cadena doble, pero no debe confundirse con golpes secos, vibraciones o traqueteos periódicos. Después de los primeros minutos de funcionamiento reviso la tensión, porque las cadenas nuevas pueden asentarse y ganar holgura. Una cadena demasiado tensa también es perjudicial: sobrecarga los rodamientos y resta capacidad de giro al conjunto.

Frente a una caja económica de cadena simple, esta configuración puede repartir mejor el esfuerzo cuando ambas cadenas están correctamente alineadas. A cambio, exige más atención durante el mantenimiento y ofrece más puntos susceptibles de acumular suciedad o necesitar ajuste.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Compatible con una gama habitual de motores pequeños de dos tiempos.
• Diseño compacto para minimotos, karts y pequeños buggies.
• Piñón de 11 dientes adecuado para priorizar la respuesta inicial.
• Configuración de doble cadena con buena capacidad para repartir el esfuerzo.
• Sustitución razonablemente sencilla cuando coinciden las cotas originales.
• Permite recuperar vehículos cuya caja original está desgastada o dañada.

Aspectos mejorables:

• La compatibilidad real depende demasiado de las medidas y no solo de la cilindrada.
• El acabado y la precisión pueden variar entre unidades.
• No la elegiría para preparaciones de alto régimen o motores claramente potenciados.
• El sistema de doble cadena requiere una alineación muy precisa.
• Puede ser necesario conservar o fabricar separadores para adaptarla al chasis.

Veredicto del experto

Considero que es una solución práctica para reparar una minimoto, un kart infantil o un pequeño buggy con transmisión T8F y motor de dos tiempos entre 33 y 49 cc, siempre que el patrón de montaje y las dimensiones coincidan. Su valor está en ofrecer un conjunto compacto y relativamente fácil de sustituir, no en convertir un motor estándar en una transmisión de competición.

Antes de comprarla mediría la pieza original con calibre y comprobaría la cadena, el PCD de 100 mm, la campana y la posición del piñón. Después del montaje, revisaría la tensión tras el primer uso y volvería a inspeccionar tornillos, alineación y desgaste al cabo de varias sesiones. Con esas precauciones, puede cumplir correctamente como recambio para uso recreativo y reparaciones habituales.
