Análisis general del producto

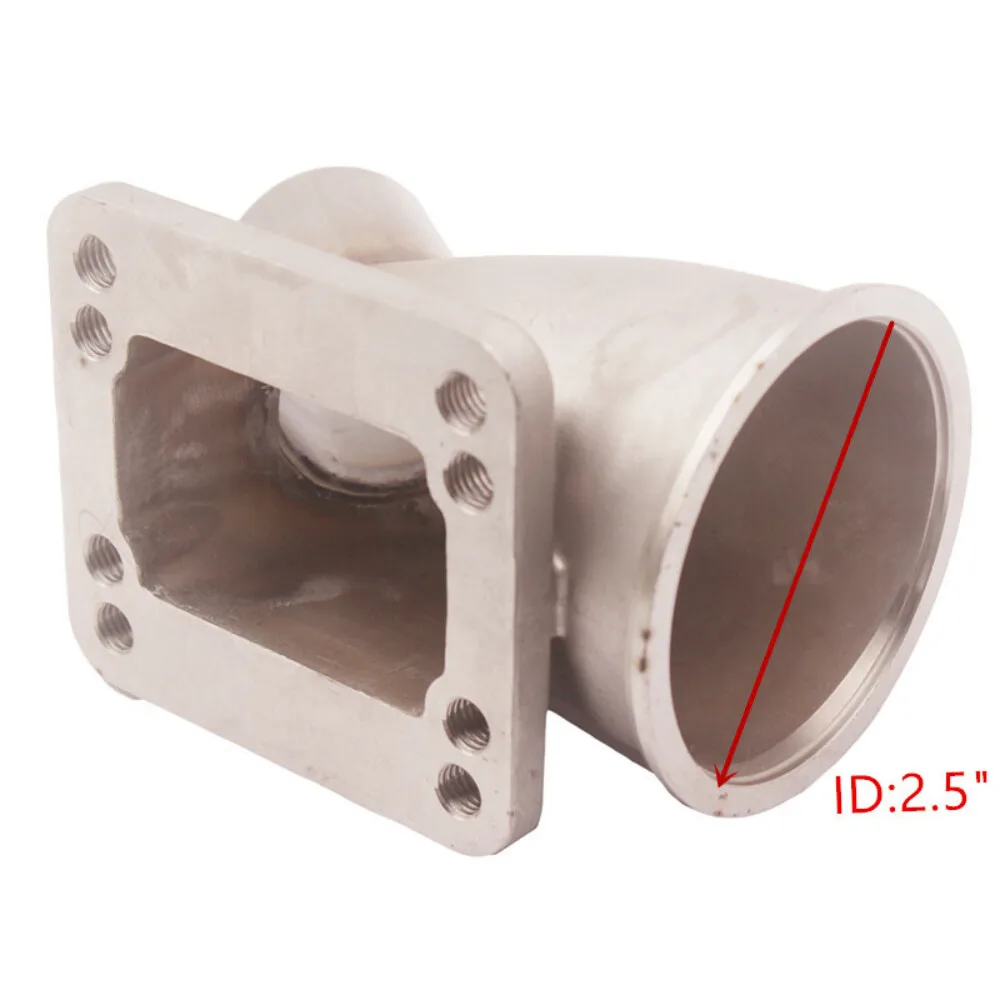

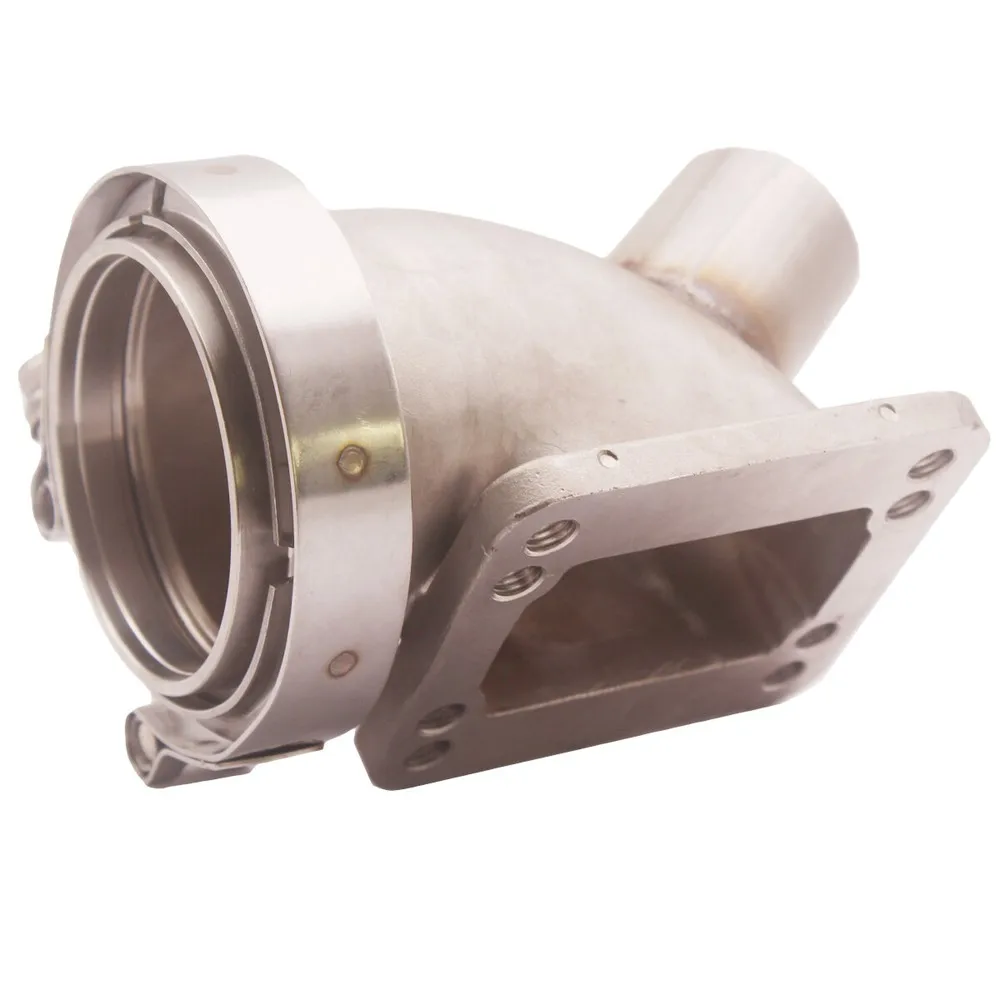

He trabajado con este tipo de adaptadores en montajes turbo personalizados donde el espacio alrededor de la carcasa de escape es muy limitado. Este codo de 90 grados está pensado para resolver precisamente ese problema: permite cambiar rápidamente la dirección de la línea de escape desde un turbo con conexión T3/T4 hacia una salida de banda V de 2,5 pulgadas, equivalente a 63 mm.
Su diseño resulta especialmente útil en proyectos de fabricación a medida, conversiones turbo y montajes en los que el escape debe pasar cerca del bloque, del subchasis o del cortafuegos. El ángulo recto ahorra espacio frente a una combinación de manguitos, codos y bridas independientes, aunque también exige medir con precisión antes de soldar, porque ofrece menos margen de corrección que una solución con dos codos de menor ángulo.

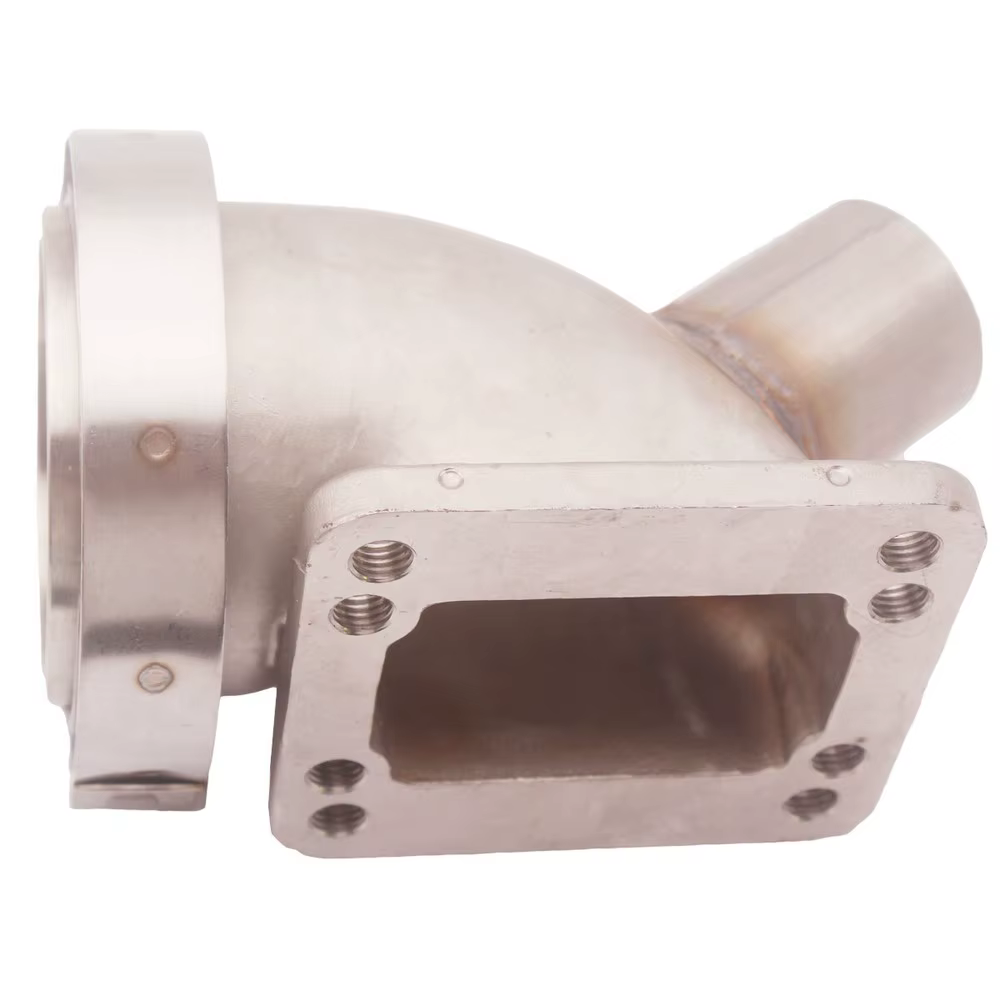

La incorporación de una toma lateral para Wastegate, con un diámetro exterior de 1,75 pulgadas, amplía sus posibilidades en configuraciones donde la válvula de descarga se conecta directamente a la línea de escape. No obstante, esta toma debe integrarse correctamente en función del diámetro real de la Wastegate y del sentido del flujo.
Calidad de fabricación y materiales
El acero inoxidable 304 es una elección adecuada para esta zona del vehículo. Soporta bien la corrosión y ofrece una resistencia térmica apropiada para una línea de escape turbo, siempre que el conjunto se instale sin tensiones y se mantenga una buena calidad de soldadura. En este tipo de piezas, más importante que el acabado exterior es la regularidad de las superficies de unión, la ausencia de rebabas internas y la correcta alineación entre la entrada, el codo y la salida.
El cuerpo fundido proporciona una geometría compacta y robusta, mientras que las zonas mecanizadas permiten obtener un asiento más uniforme en la conexión de banda V. Antes de montarlo, recomiendo pasar un dedo protegido o una galga por los cantos interiores para comprobar que no existan restos de mecanizado que puedan interferir con el flujo o desprenderse con los ciclos térmicos.

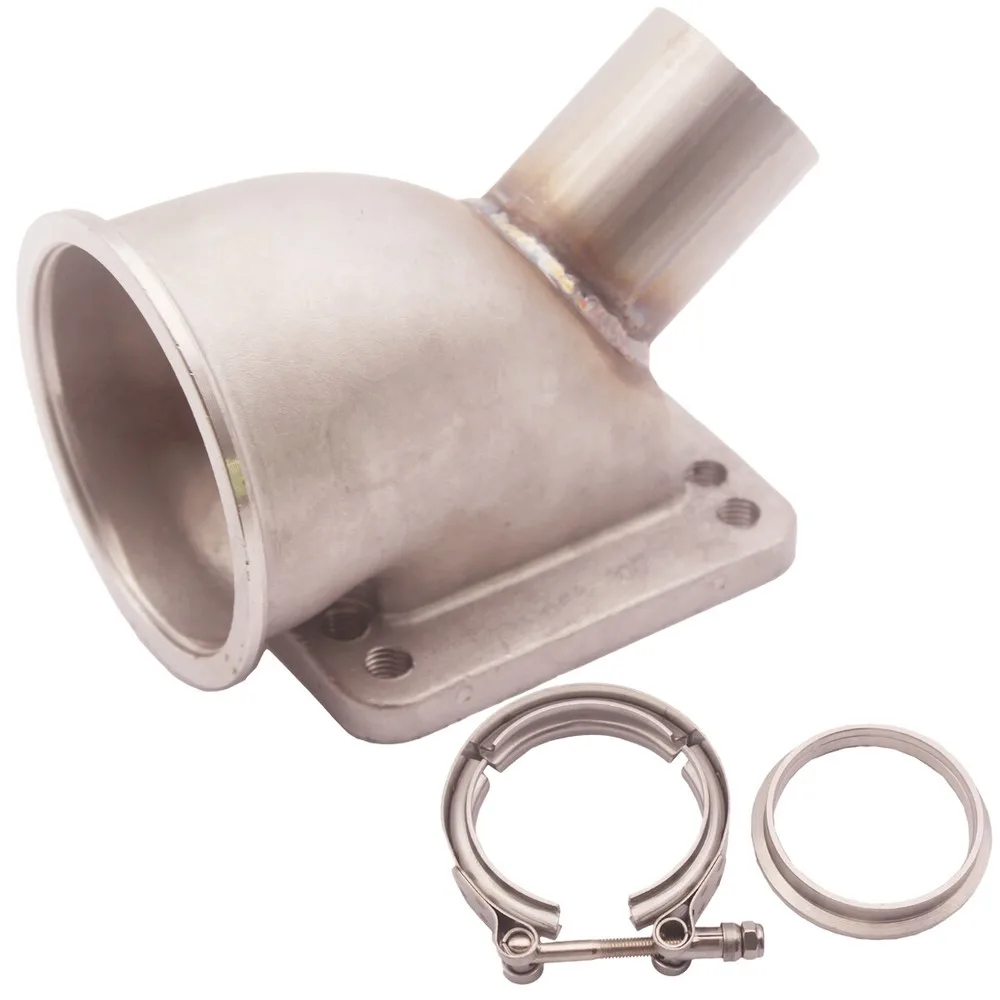

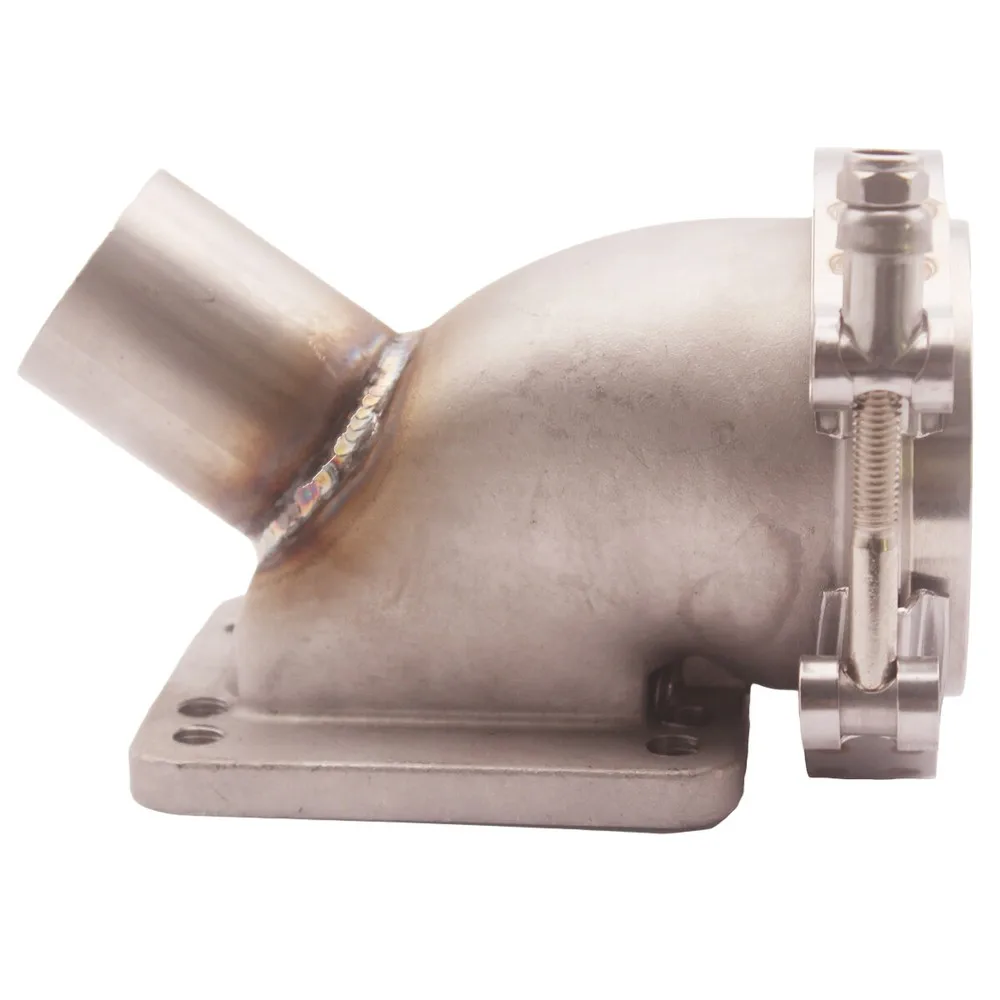

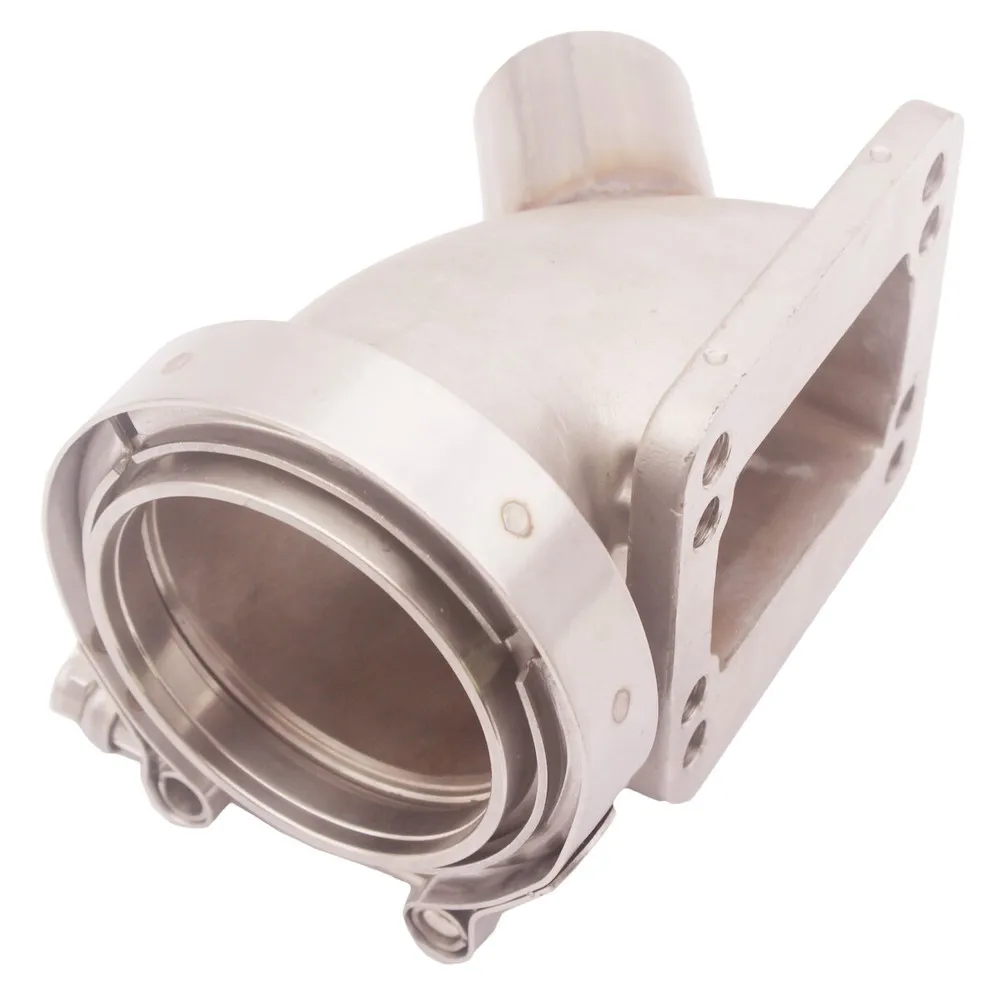

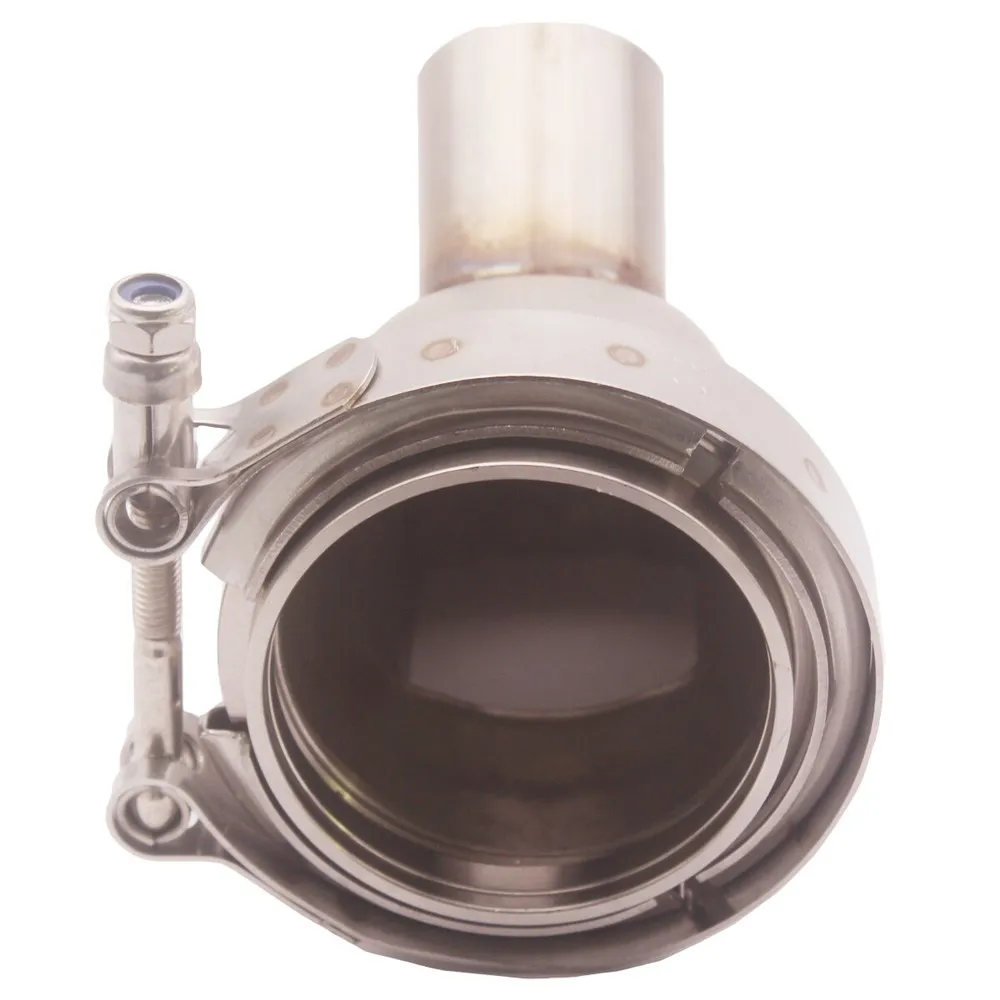

La abrazadera incluida facilita el montaje inicial y permite orientar el tramo de escape antes de apretar definitivamente. Aun así, conviene revisar el espesor de la brida y el encaje de la abrazadera, ya que una unión de banda V mal asentada puede provocar fugas, ruido metálico y pérdida de presión en la zona de escape.
Montaje y compatibilidad
La compatibilidad no depende únicamente de que el turbo se denomine T3 o T4. Hay que comprobar el patrón exacto de tornillos, la separación entre centros, la forma de la salida y el espacio disponible alrededor de la caracola. En algunos turbos, la geometría de la carcasa puede hacer que el adaptador interfiera con el colector, el bloque o los soportes originales.
En una instalación de fabricación propia, primero presento el adaptador sin soldar y fijo provisionalmente el turbo, el tramo de escape y la Wastegate. Después compruebo que la abrazadera puede colocarse y retirarse sin desmontar medio vano motor. Este detalle parece menor, pero marca la diferencia cuando hay que revisar la junta o desmontar el turbo después de varios miles de kilómetros.
El tubo de 63 mm no debe confundirse con el diámetro interior útil. Para fabricar el resto de la línea, mediría el diámetro real en el punto de unión y elegiría el tubo correspondiente, evitando forzar un manguito o una reducción para compensar diferencias. La toma de Wastegate también requiere confirmar el diámetro interior de la válvula y decidir si se empleará una unión soldada, un tramo intermedio o una brida específica.
En vehículos de calle con más de 100.000 kilómetros, prestaría especial atención a los soportes del escape. Un adaptador rígido montado sin apoyo cercano puede transmitir demasiado peso y vibraciones al turbo o al colector. El escape debe quedar sostenido por sus propios soportes, no por la caracola.
Rendimiento y resultado final
En un montaje compacto, el principal beneficio es la facilidad para dirigir el escape en un ángulo cerrado sin añadir varias uniones. La sección de 63 mm resulta apropiada para proyectos de tamaño medio, siempre que el resto de la línea mantenga una sección coherente y no existan reducciones innecesarias.
El radio estrecho permite aprovechar mejor el espacio, aunque su rendimiento dependerá mucho de la transición interna entre la salida del turbo y el codo. Tras una instalación correcta, no deberían apreciarse silbidos de fuga ni manchas de hollín alrededor de las uniones. Después de los primeros ciclos térmicos, conviene revisar el apriete de la abrazadera y comprobar que la línea no haya cambiado de posición.
En un vehículo de uso mixto, con circulación urbana y desplazamientos por carretera, valoraría especialmente que el conjunto quedase libre de contacto con chapa, palieres y cableado. En un coche utilizado en circuito, además, reforzaría los soportes y revisaría periódicamente las soldaduras por la mayor exposición a temperatura y vibraciones.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diseño compacto para instalaciones con poco espacio.
- Salida de banda V de 63 mm que facilita la orientación del escape.
- Fabricación en acero inoxidable 304.
- Toma lateral preparada para integrar una Wastegate.
- Abrazadera incluida para agilizar el montaje y desmontaje.
- Adecuado para proyectos de fabricación personalizada.
Aspectos mejorables:
- No es una pieza universal para cualquier turbo T3/T4; el patrón debe medirse.
- El ángulo de 90 grados limita la capacidad de ajuste una vez soldado el resto de la línea.
- Requiere comprobar cuidadosamente el diámetro interior de la toma de Wastegate.
- No sustituye a un sistema completo de soportes y compensación de vibraciones.
- En comparación con adaptadores mecanizados de gama superior, puede ser necesario repasar cantos o verificar el asiento antes de soldar.
Veredicto del experto
Considero que es una solución práctica para quien necesita sacar el escape de un turbo T3/T4 en un espacio reducido y quiere trabajar con una conexión de banda V desmontable. Su mayor valor está en simplificar la fabricación y permitir una orientación limpia del tramo de 63 mm.
Lo instalaría en un proyecto personalizado siempre que las medidas del turbo, la abrazadera y la Wastegate estuvieran confirmadas previamente. No lo trataría como una pieza de montaje directo para cualquier vehículo: requiere presentación, medición, soldadura y una correcta sujeción de la línea. Con esas precauciones, ofrece una base sólida para fabricar un escape turbo compacto, accesible y razonablemente fácil de mantener.
