Bomba de vacío molecular turbo alta presión Pfeiffer

Análisis general del producto

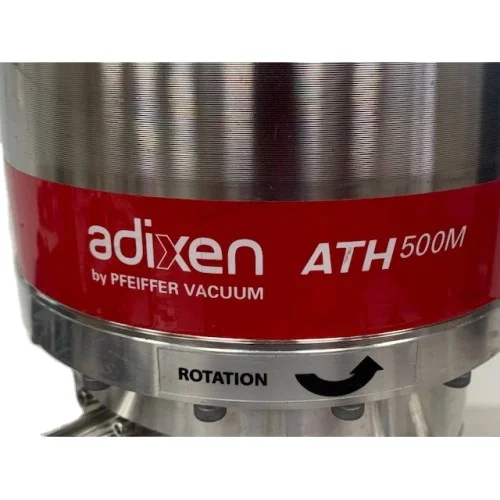

He montado y ajustado varias bombas de vacío turbo-moleculares en líneas industriales y bancos donde el control fino del vacío manda sobre el proceso (ciclos cortos, repetibilidad alta y necesidad de que el sistema no “fluctúe”). La PFEIFFER ATH500M encaja en ese perfil: es una turbobomba de vacío molecular orientada a trabajar con gases y, sobre todo, con la idea clara de que no admite presencia de líquidos ni sólidos en el circuito. Eso, que a veces suena “de manual”, en la práctica marca la diferencia entre un sistema estable y uno que acaba dando problemas por contaminación.

Lo primero que valoro de este tipo de bombas es que el vacío no se consigue “a base de tiempo”, sino por diseño de la etapa y del control. En esta ATH500M el enfoque está en alto vacío de trabajo y estabilidad, usando tecnología de levitación magnética (cinco ejes) y el apoyo de etapa de arrastre. En el montaje se nota porque el equipo está pensado para integrarse en instalaciones industriales donde ya existe infraestructura de servicios (refrigeración por agua, control, monitorización y protecciones).

Calidad de fabricación y materiales

En equipos de vacío de este nivel, la calidad no se ve “a ojo” como en un accesorio de automoción, pero se aprecia en cómo está resuelto el conjunto: turbina de alta velocidad, carcasas preparadas para condiciones exigentes, y un sistema de levitación magnética que elimina contacto mecánico durante el régimen de trabajo normal. Cuando he trabajado con unidades de este concepto, la levitación reduce desgaste y, sobre todo, evita el tipo de variaciones mecánicas que aparecen con rodamientos en servicios continuos o en ciclos intensivos.

La refrigeración por agua también es un indicio del planteamiento serio del conjunto: para mantener rendimiento térmico y estabilidad, se recurre a un circuito que suele ser más controlable en planta que el aire. Además, el hecho de que el equipo no necesite calefacción simplifica bastante la puesta en marcha desde el punto de vista de integración térmica: no tienes que sumar elementos que puedan complicar la gestión de temperatura del conjunto ni esperar a etapas de calentamiento.

Respecto a tolerancias y consistencia, el punto crítico en estas bombas no es solo “la precisión de fabricación”, sino la capacidad de mantenerla en el tiempo sin que la instalación meta elementos que destrocen el equilibrio (partículas, condensaciones, retornos de aceite, etc.). Aquí la clave es que el sistema esté bien protegido y que la boca de entrada y el tramo previo trabajen de forma limpia.

Montaje y compatibilidad

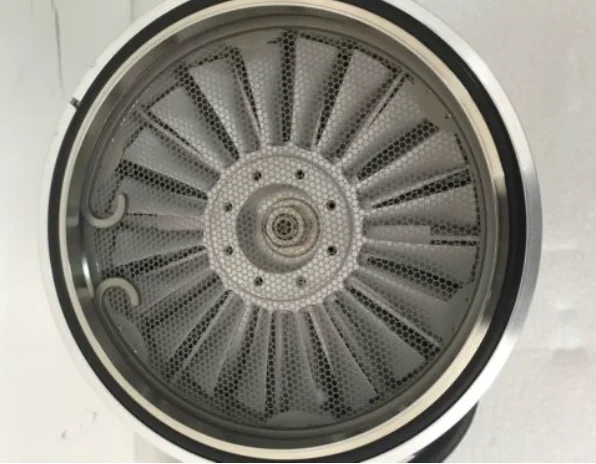

La instalación de una turbomolecular siempre es donde se gana o se pierde el trabajo. En esta unidad, dos cosas me facilitaron el acople en talleres industriales: la brida de entrada DN 160 ISO-K y la compatibilidad con forelina QF40 en el sistema de bridas asociadas. Ese formato es típico de instalaciones donde ya existen componentes estandarizados, así que el “encaje” suele ser directo si el resto del banco está preparado para ISO-K.

Otra ventaja operativa que he comprobado al montar bombas con electrónica integrada es la flexibilidad de orientación. En planta no siempre tienes la misma cota, ni el mismo espacio, ni puedes asumir una instalación “ideal” por interferencias de tuberías y soportes. Si la electrónica está pensada para funcionar con el equipo montado en diferentes posiciones, reduces trabajo de adaptación y evitas soluciones de compromiso que a la larga generan problemas de accesibilidad y mantenimiento.

Además, el soporte de control remoto simplifica la integración con automatizaciones: en líneas con secuenciación (válvulas, bombas de pre-vacío, interlocks de seguridad) tener el control separado del operador mejora tiempos y reduce errores humanos. Para este tipo de equipos, yo siempre recomiendo diseñar el esquema de interlocks antes de apretar bridas: “quién habilita”, “qué condiciones bloquean”, y “cómo se actúa si hay alarma”.

Consejo práctico que me ha evitado más de un disgusto: revisa el montaje de bridas con especial atención a superficies de sellado, juntas y alineación. En bombas turbo-moleculares, una fuga pequeña se traduce en pérdida de rendimiento y en que el sistema trabaje fuera de la ventana prevista.

Rendimiento y resultado final

Con una velocidad de bombeo de hasta 550 l/s (N2) y un máximo de 4.000 mbar·l/s, el comportamiento típico de este tipo de turbomolecular es que el sistema alcanza el régimen de trabajo de forma más rápida y con menor variación entre ciclos, siempre que la línea sea “limpia” y el preciclado esté bien resuelto. La etapa de arrastre contribuye a mantener el conjunto eficiente en el rango donde la pre-vacío y la transición hacia vacío molecular son determinantes.

Donde más noto la diferencia, tras ponerlas en marcha en bancos con automatización, es en el perfil de estabilización del vacío: la bomba no “sobrevive” trabajando justo al límite de contaminación o de fugas, sino que mantiene una lógica de operación estable cuando el circuito cumple. Si hay sólidos o líquidos, aquí no hay margen: ese es el motivo por el que estos equipos se usan con líneas y pre-filtros adecuados.

En cuanto al resultado final, la combinación de levitación magnética y diseño pensado para alta fiabilidad suele traducirse en menos intervenciones imprevistas. En entornos industriales, eso se paga solo: menos paradas, menos ajustes y menos tiempo de personal en “diagnóstico de causas”.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Levitación magnética (5 ejes): reduce desgaste mecánico y mantiene estabilidad en operación.
• Instalación en cualquier orientación: mejora adaptabilidad en planta y mantenimiento.
• Refrigeración por agua: integra bien con infraestructuras existentes y ayuda a controlar el comportamiento térmico.
• Control remoto e integración en automatización: útil para secuencias y seguridad de proceso.
• Enfoque claro en gases: protege la vida útil si el sistema está correctamente diseñado para evitar líquidos y sólidos.

Aspectos mejorables (o, mejor dicho, requisitos a cuidar):

• La unidad debe montarse y operarse con una mentalidad de “circuito limpio”. Si el sistema permite entradas con partículas o condensaciones, la instalación tendrá problemas independientemente de lo buena que sea la bomba.
• En el mantenimiento, aunque se plantee con ausencia de mantenimiento periódico, lo que no se negocia es la inspección del conjunto de sellado y del tramo previo (pre-filtro, estado de juntas, limpieza de superficies).
• Seguridad: es un equipo de proceso y velocidad; yo siempre recalco la necesidad de protecciones contra superficies calientes para el operador y seguir estrictamente las condiciones de uso (por ejemplo, evitar áreas con riesgo de explosión).

Veredicto del experto

Si tu aplicación es industrial y el objetivo es conseguir y mantener vacío molecular con gases, la PFEIFFER ATH500M es una opción muy coherente: su configuración con ISO-K DN 160, la integración con forelina QF40, la refrigeración por agua y la electrónica integrada hacen que la instalación sea más limpia y menos dependiente de soluciones improvisadas. Donde veo que falla la gente no es en el equipo, sino en el sistema: bridas, fugas, contaminantes y secuencias de operación.

Mi recomendación es clara: diseña la línea para que sea “anti-sólidos y anti-líquidos”, incorpora interlocks y protecciones desde el principio y usa el control remoto para mantener consistencia entre ciclos. Cuando eso se cumple, el resultado es un vacío estable y una operación exigente sin estar constantemente encima del equipo.
