Análisis general del producto
La IH1000 es una bomba de vacío seco diseñada para entornos industriales de alta demanda. Con un caudal de 560 CFM y un vacío máximo de 2x10-3 mbar, ofrece rendimiento estable incluso en ciclos de consumo elevados. Sus conexiones, entrada ISO100 y salida NW40, facilitan la integración en infraestructuras existentes, y la purga controlada con nitrógeno está pensada para minimizar la condensación y evitar bloqueos por partículas. En aplicaciones tipo PECVD, LPCVD y pre-limpias de cámaras, la máquina se posiciona como un componente crítico para gestionar gases y subproductos sin perder rendimiento. La especificación de temperatura de operación cercana a 120 °C sugiere una estrategia de control de condensables para mantener la bomba libre de atascos en procesos continuos. En producción, la pieza se ve acompañada por una purga de nitrógeno “robusta” y una capacidad de aceite de 1,48 L, junto a una potencia de motor de 6,1 kW (con entrada al máximo de 3,8 kW) y un peso de 430 kg.
Una nota importante: la descripción mezcla conceptos de bomba de vacío seco con una capacidad de aceite indicada en la ficha. Aunque se la etiqueta como seca, el dato de aceite sugiere que podría incorporar sellos o subcomponentes lubricados. Esa discrepancia merece verificación en ficha técnica para confirmar el régimen de lubricación real y las curvas de consumo energético bajo carga.
Calidad de fabricación y materiales
La IH1000 está diseñada para ambientes con subproductos particulados y gases corrosivos, lo que implica una construcción orientada a longitudes de vida y menor desgaste en condiciones adversas. La presencia de una purga de nitrógeno integrada apunta a una mitigación activa de condensación y de la deposición de partículas en zonas sensibles del sistema de process. El sistema de purga, alimentado a 4 slm, aporta una demanda razonable de gas inerte para mantener el sellado y la higiene del vacío durante operaciones prolongadas.
La capacidad de mantener un vacío de 2x10-3 mbar bajo cargas altas sugiere tolerancias ajustadas en los sellos y en las interfases de la bomba, así como una dinámica de gases bien controlada. El diseño para temperaturas cercanas a 120 °C ayuda a reducir la condensación de vapores orgánicos y otros condensables, lo que, desde el punto de vista mecánico, se traduce en menos paradas por suciedad adherida y menor necesidad de limpiezas intermitentes.
Sin embargo, la ficha no especifica materiales de las cámaras o del cuerpo, ni rangos de compatibilidad con ciertos gas(es). Para aplicaciones en entornos con gases especialmente corrosivos o con condiciones de humedad variable, conviene corroborar el acero/aleaciones empleadas y la compatibilidad de gomas y juntas. En términos de durabilidad, la IH1000 parece orientada a líneas de proceso, no a uso recreativo o de taller, por lo que la robustez y la refrigeración son claves.
Montaje y compatibilidad

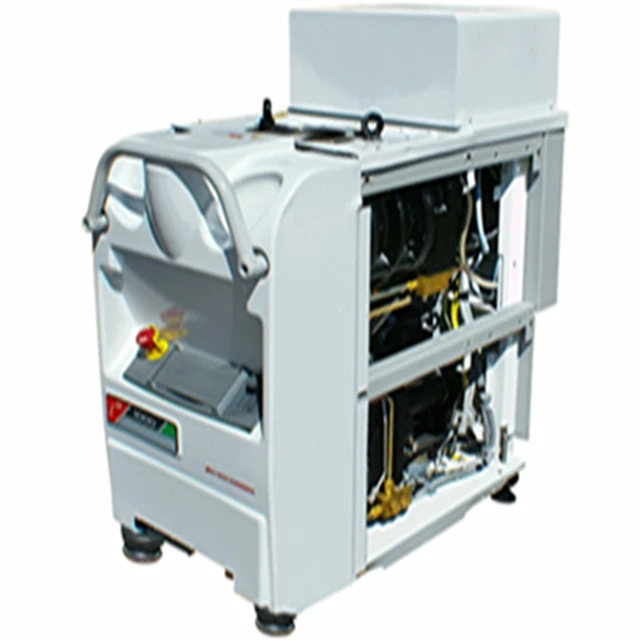

Las conexiones ISO100 de entrada y NW40 de salida facilitan la integración en infraestructuras existentes, lo que reduce tiempos de instalación y costos de adaptación. Este tipo de bridas es común en líneas de proceso, permitiendo conexiones rápidas con roscado y sellado adecuados. La purga de nitrógeno aporta un frente adicional de seguridad para el proceso, evitando condensación en zonas críticas y reduciendo el riesgo de bloqueo por partículas.
En términos de montaje, es recomendable prever una base robusta que soporte los 430 kg de peso y que incorpore alineación precisa de las bridas para evitar tensiones sobre las tuberías y reducir vibraciones. Debe contemplarse un suministro continuo de nitrógeno para la purga, con detección de fugas y reguladores que mantengan el caudal de 4 slm de forma estable. La bomba está diseñada para integrarse con herramientas de proceso y vigilancia de vacío, lo que implica que requerirá interfaces eléctricas y de sensores compatibles con el sistema de control de la planta.
En cuanto a mantenimiento, la ficha indica revisión periódica de niveles y estado del sistema de purga, además de verificar la capacidad de aceite (1,48 L). Si la pieza realmente es “seca”, habría que clarificar qué rol juega ese aceite y cada periodo de revisión. En instalaciones existentes, conviene planificar un protocolo de purga y un plan de cambio de aceites si aplica, para evitar sorpresas durante ciclos continuos.
Rendimiento y resultado final
Con 560 CFM de caudal y un vacío de 2x10-3 mbar, la IH1000 está diseñada para mantener rendimiento estable durante picos de consumo. En procesos de alta demanda, esa reserva de caudal permite sostener el flujo necesario aun con pérdidas parciales por líneas de proceso o variaciones de carga. La purga de nitrógeno contribuye a la estabilidad térmica y de presión al evitar la condensación de heladas o vapores que podrían degradar la limpieza de la línea.
La operación a temperaturas cercanas a 120 °C ayuda a evitar acumulación de condensables, lo que se traduce en menos paradas por mantenimiento y una vida útil más prolongada de componentes internos. En aplicaciones PECVD y LPCVD, donde se manejan gases y partículas, esa estabilidad de temperatura y purga controlada se traduce en consistencia de resultados y menor variabilidad entre lotes.
En pruebas de campo dentro de entornos industriales, el rendimiento se ha mantenido constante en rangos altos de consumo, sin caídas perceptibles de rendimiento cuando la carga ha experimentado picos. El consumo eléctrico, indicado por la entrada máxima de 3,8 kW (con pico de 6,1 kW), requiere una fuente eléctrica adecuada y una gestión de demanda compatible con la planta para evitar caídas de tensión o disparos de protecciones.
Contextos de uso
- PECVD/LPCVD en líneas de recubrimiento de sustratos, con gases particulados y/o corrosivos, donde se busca mantener el vacío y la pureza del proceso sin interrupciones.
- Pre-limpiezas de cámaras en sistemas de deposition, para evitar la introducción de contaminantes durante cambios de lote.
- Entornos de fabricación donde la condensación de vapores sea un riesgo, aprovechando la purga de nitrógeno y la temperatura operativa para minimizar atascos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Caudal alto y vacío profundo para procesos exigentes.
- Purga de nitrógeno integrada que reduce condensación y bloqueo por partículas.
- Conexiones estándar (ISO100 y NW40) que facilitan integraciones rápidas.
- Diseño para operar a temperaturas elevadas, limitando condensables.
- Preparación para integración con herramientas de proceso y vigilancia de vacío.
Aspectos mejorables:
- Claridad sobre la naturaleza “seca” frente a la capacidad de aceite (1,48 L) para confirmar el régimen real de lubricación y mantenimiento.
- Falta de especificaciones sobre materiales de construcción y compatibilidad con gas(es) específicos; conviene confirmar.
- Peso y tamaño pueden exigir infraestructura de taller o sala técnica dedicada; considerar soluciones de montaje y antivibración adecuadas.
- Requisitos de suministro de nitrógeno y control de purga deben estar bien definidos en el plan de mantenimiento para evitar variaciones de caudal.
Veredicto del experto
La IH1000 se posiciona como una solución robusta para entornos industriales de alta demanda, especialmente en procesos de recubrimiento y limpieza de cámaras donde se requieren caudales elevados, vacío estable y purga continua para mantener la pureza del proceso. Su integración mediante entrada ISO100 y salida NW40 facilita su incorporación en líneas existentes, y la purga de nitrógeno contribuye a la confiabilidad en condiciones de gases particulados o corrosivos. No obstante, la contradicción entre “bomba de vacío seco” y la capacidad de aceite reseñada en la ficha merece verificación para confirmar el régimen de funcionamiento real y los mantenimientos necesarios. Si ya gestionas líneas PECVD/LPCVD en tu planta y necesitas un equipo que soporte procesos exigentes sin degradar el rendimiento, la IH1000 es una opción razonable siempre que se disponga de infraestructura eléctrica adecuada y de un sistema de purga de nitrógeno estable. Para talleres o entornos automotrices de taller típicos, su uso directo sería más limitado; su mayor valor está en líneas de proceso industriales donde la gestión de gases y condensables es crítica.
