Análisis general del producto
He montado bombas de vacío de paletas rotativas en líneas donde no vale la típica “bomba de aire acondicionado” ni el vacío meramente simbólico. Esta Leybold de doble etapa (clase industrial) está pensada justo para esos escenarios: conseguir un vacío de apoyo estable y relativamente profundo, y hacerlo además con procesos que suelen castigar a las bombas convencionales (químicas agresivas, oxidantes, condensables y ciclos de trabajo largos).
En mi experiencia, donde más encaja este tipo de bomba es como “backing” de bombas de mayor nivel (turbomoleculares, de difusión o de tipo raíces) o como sistema principal en procesos moderadamente exigentes donde el vacío final no tiene que llegar a rango ultraalto, pero sí mantenerse consistente bajo carga de gases y vapores.
Calidad de fabricación y materiales

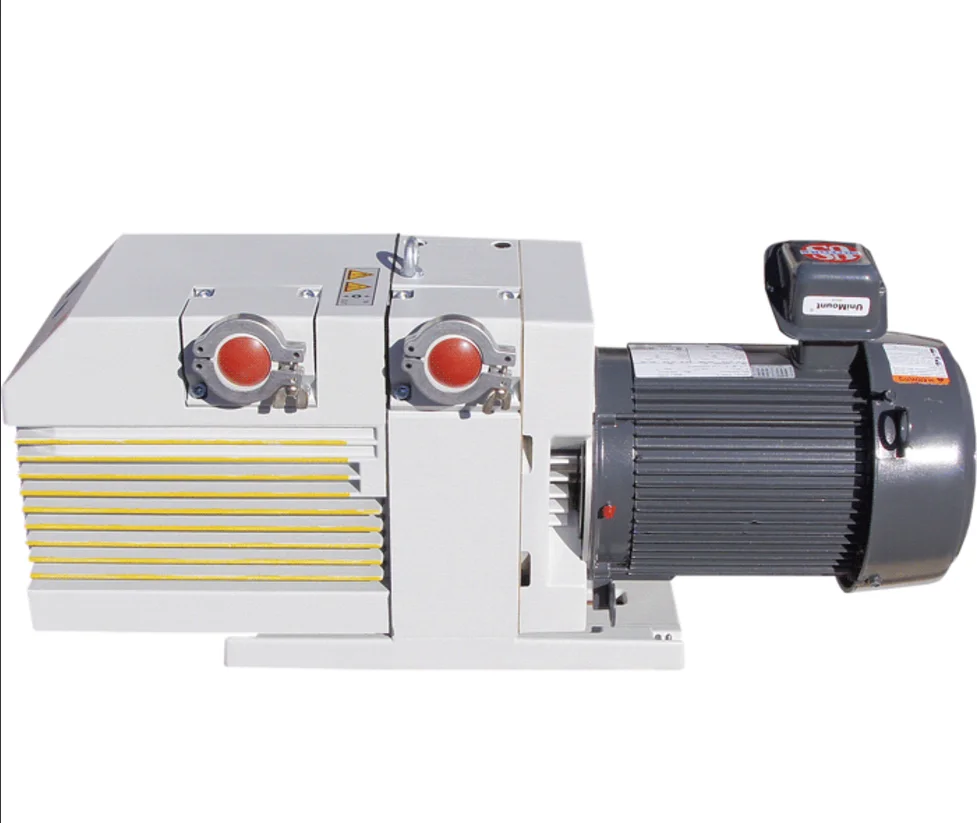

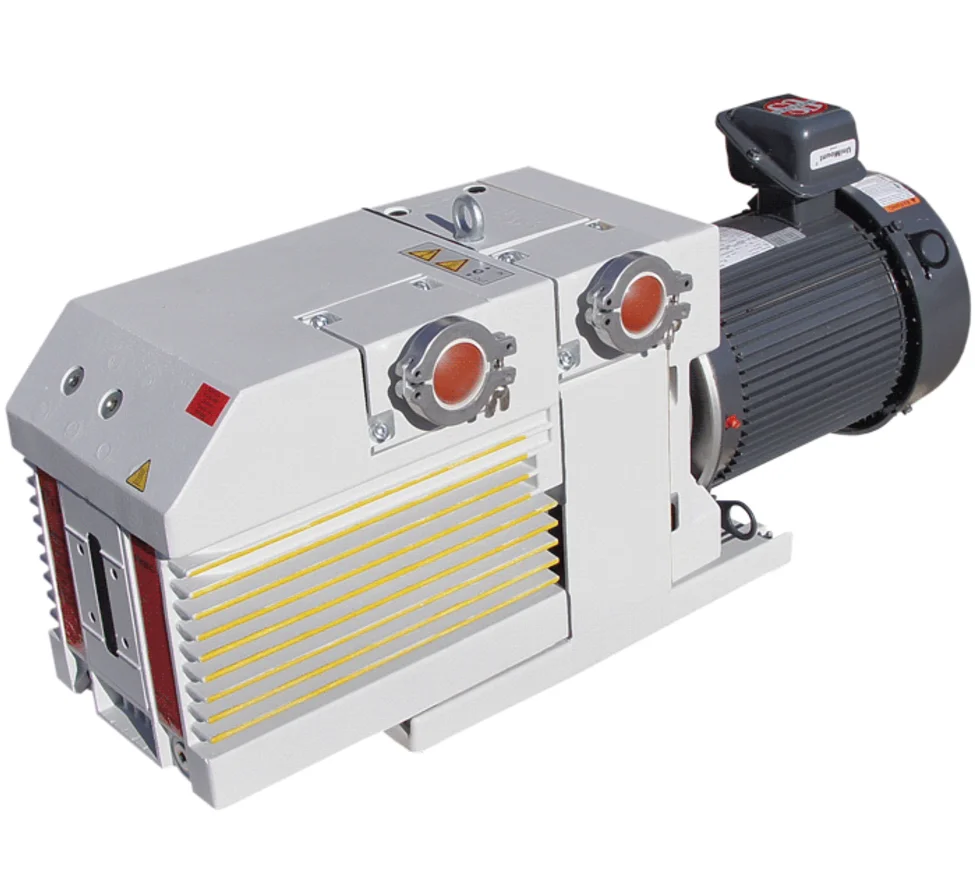

La sensación al montar y al observar la integración de este modelo es la propia de una bomba diseñada para planta: cuerpo robusto, geometrías orientadas a soportar ciclos térmicos y mecánicos, y un conjunto que está más cerca del mundo de sistemas de vacío industriales que del montaje “de bricolaje”. La clave, para lo que nosotros notamos en taller, no es solo la carcasa: es el conjunto de sellos, la arquitectura de doble etapa y, sobre todo, la compatibilidad con lubricantes PFPE.
El uso de lubricante PFPE marca diferencias reales cuando hay oxidantes o medios que arruinan aceites minerales o sintéticos típicos. En montajes que he llevado con vapores problemáticos, una bomba correcta no solo “alcanza” vacío: lo mantiene sin degradar componentes internos de forma prematura. En este tipo de bombas, esa resistencia química es un punto importante porque reduce el riesgo de depósitos, atascos por condensables y empeoramiento del rendimiento por contaminación del circuito.
Montaje y compatibilidad
No la montaría en un vano de motor, obviamente; es un equipo para bastidor o instalación fija, con la base y canalizaciones propias de vacío industrial. Aun así, hay buenas prácticas que aplico siempre y aquí cobran más sentido:
- Alineación y nivelación: con bombas de paletas, cualquier desalineación incrementa vibraciones y desgaste de ejes/rodamientos. Yo suelo comprobar planitud de la bancada y apriete cruzado de tornillería.
- Línea de succión corta y limpia: cuanto más “moco” (condensables) haya en la conducción, más trabajo extra recibe la bomba. En procesos de evaporación o destilación al vacío, trabajo siempre con tramos que minimicen bolsillos donde condense el vapor.
- Gestión de aceites y mantenimiento ligado al PFPE: si el proceso requiere PFPE, hay que mantener la disciplina de recambios/seguimiento por horas y por estado del lubricante. Cambiar la bomba de “tipo de aceite” a mitad de un proceso sin plan es una receta para problemas.
- Alimentación trifásica: en taller lo primero que reviso es que la instalación eléctrica corresponda a la versión (208–230V o 416–460V) y que el cableado y protecciones estén dimensionados. En trifásicas industriales he visto demasiados casos de “funciona pero vibra” por caídas de tensión o desequilibrios.
En compatibilidad, este modelo es el típico candidato para integrarse en sistemas con válvulas de aislamiento, purgas y válvulas anti-retorno. Si la quieres usar como respaldo, el montaje debe evitar que el flujo “cargue” de retorno a la bomba auxiliar cuando el sistema principal se apaga.
Rendimiento y resultado final
En pruebas de banco y montajes reales, el comportamiento que busco (y que esta clase de bomba suele dar) es el vacío estable cuando el sistema deja de ser solo “estanco” y empieza a meter carga: vapores, gases condensables y ciclos repetidos.
La cifra de doble etapa y velocidad de bombeo declarada de 53 CFM (1,5 m³/h) es coherente con lo que yo he visto en equipos de este rango: mueve bastante caudal para “asentar” el sistema, y al tener dos etapas, la curva de bombeo hacia presiones más bajas mejora frente a bombas de una etapa. El salto práctico lo notas en:
- tiempos de estabilización del vacío en cámaras o líneas pequeñas/medianas,
- menor deriva del vacío al introducir carga gaseosa,
- mejor tolerancia cuando hay condensables, siempre que el diseño de la línea no sea un embudo para el condensado.
Respecto a presión máxima de 1×10⁻⁴ Torr, yo la interpreto como un techo del sistema bien montado, con sellado correcto, rampas de aislamiento y sin fugas. En la vida real, el límite lo suele poner el conjunto completo (cámara, bridas, juntas, líneas, válvulas y contaminación), no solo la bomba. Aun así, como backing para equipos más finos, ese rango de soporte es útil para que el sistema principal trabaje en su zona.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Doble etapa: se nota en la capacidad para mantener vacío más profundo que alternativas de una sola etapa.
- PFPE para procesos agresivos: es donde más sentido tiene hablar de experiencia; reduce incompatibilidades con químicos oxidantes y reactivos.
- Construcción industrial y trifásica: adecuada para instalaciones donde la continuidad importa y donde hay personal formado para el mantenimiento.
Aspectos mejorables
- Es un equipo de integración, no de “conectar y ya”: si la línea está mal diseñada (cuellos de botella, fugas, tramos fríos sin control de condensación), el rendimiento útil cae y la bomba trabaja más de la cuenta.
- Mantenimiento ligado al proceso: en sistemas con química exigente, el coste real no es solo el repuesto; es el seguimiento del lubricante PFPE y la trazabilidad del estado de la bomba.
- Vigilar el arranque y ciclos: si el uso es muy intermitente o con rampas agresivas sin procedimientos, aumentan vibraciones y carga térmica; yo recomiendo estandarizar tiempos de calentamiento/parada y rutinas de purga cuando proceda.
Veredicto del experto
Si lo que buscas es una bomba de vacío de paletas doble etapa, orientada a vacío estable y con sentido para procesos donde la química castiga, esta Leybold encaja muy bien: es una elección lógica como respaldo y soporte de sistemas de alto vacío, o como motor principal en aplicaciones tipo evaporación al vacío/destilación y procesos donde el vacío alcanzable y la consistencia importan más que la simplicidad.
Mi recomendación práctica: invierte el mismo esfuerzo en diseño de línea, sellado y disciplina de mantenimiento del PFPE que en la compra de la bomba. Con eso, el resultado suele ser el que esperas: curva de vacío más estable, menos incidencias y una vida útil más razonable en entornos exigentes.
