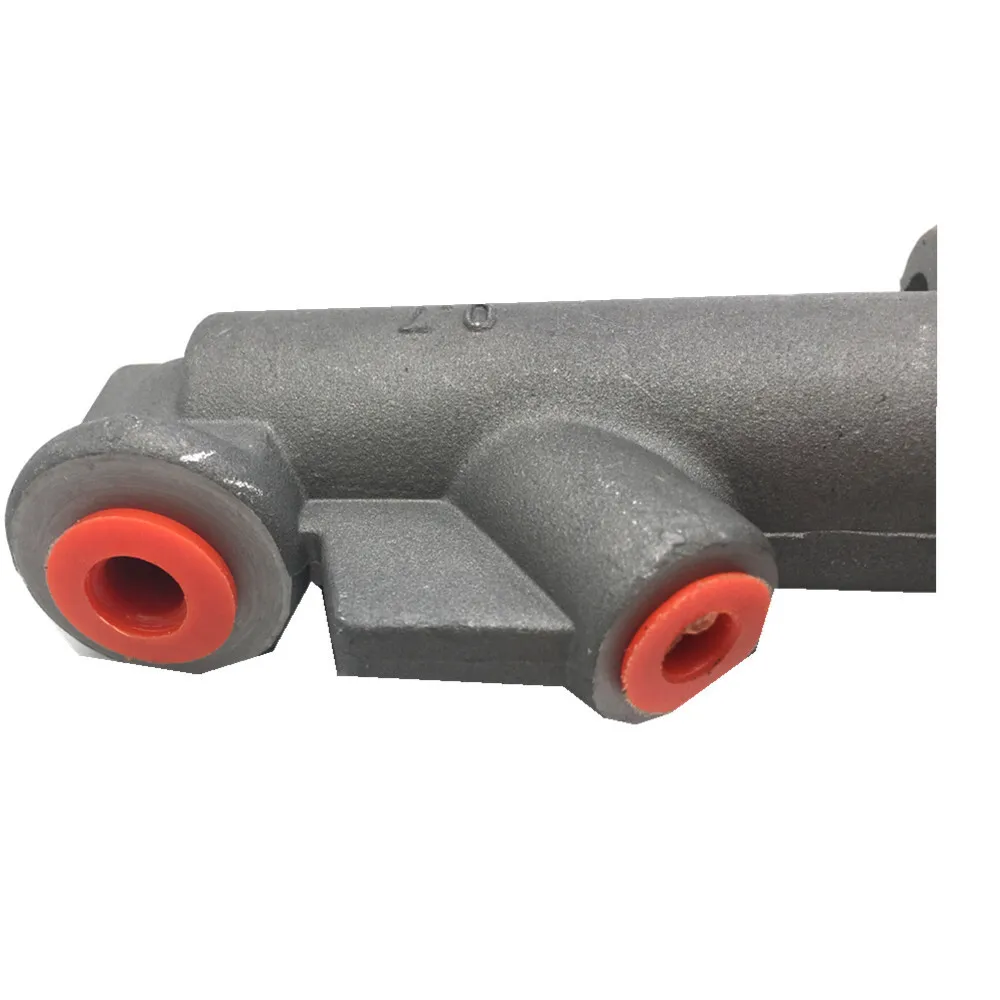

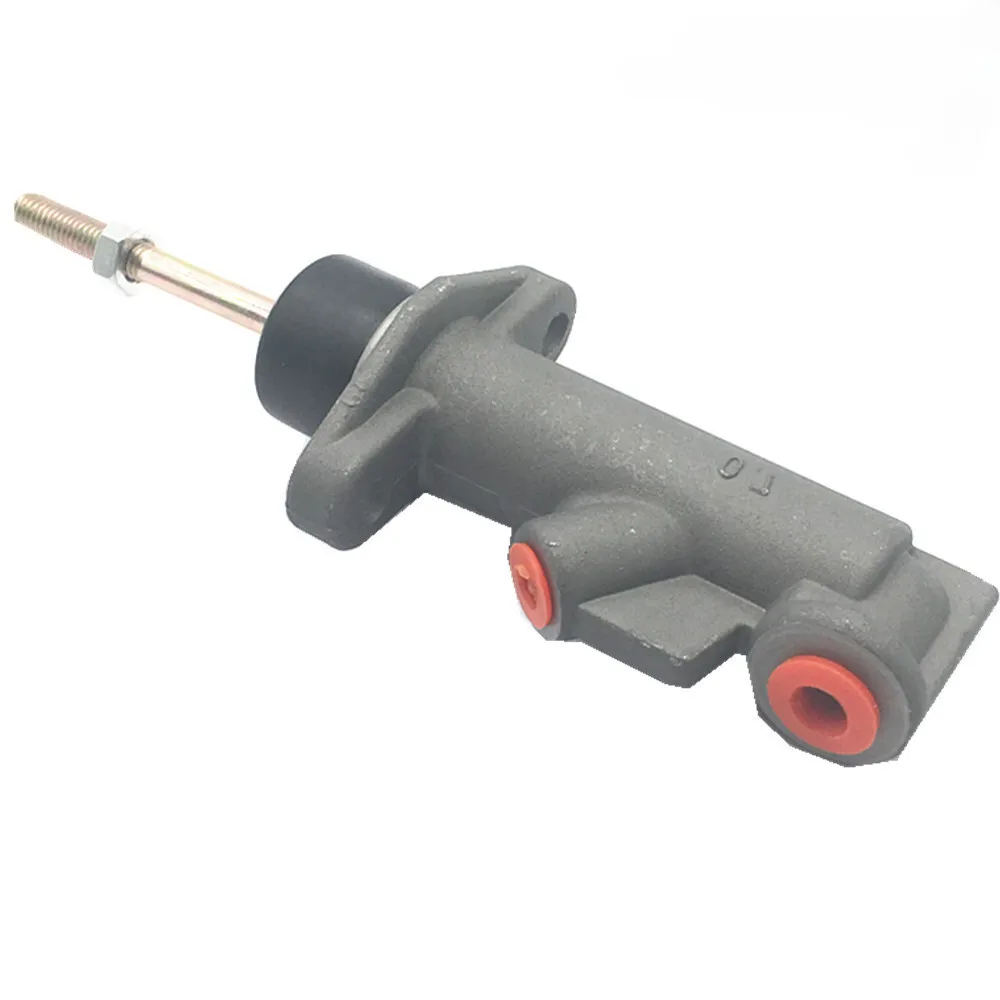

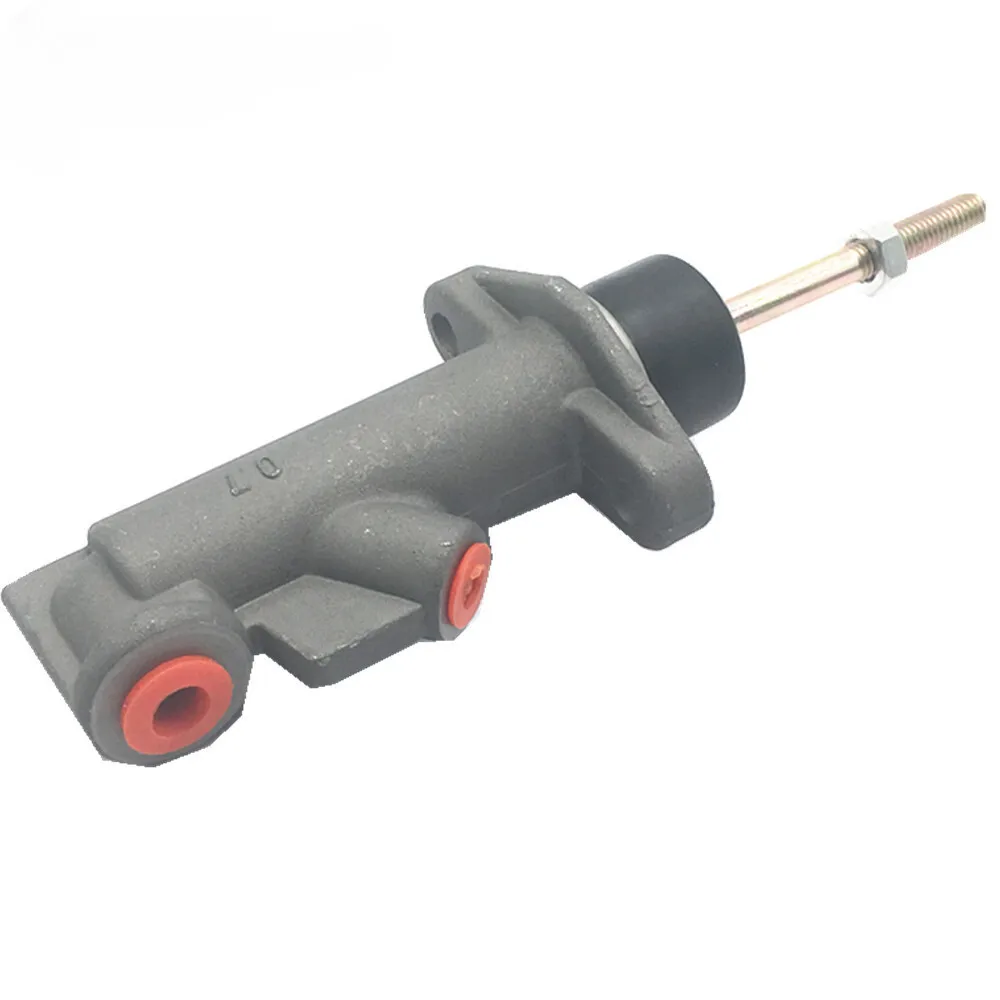

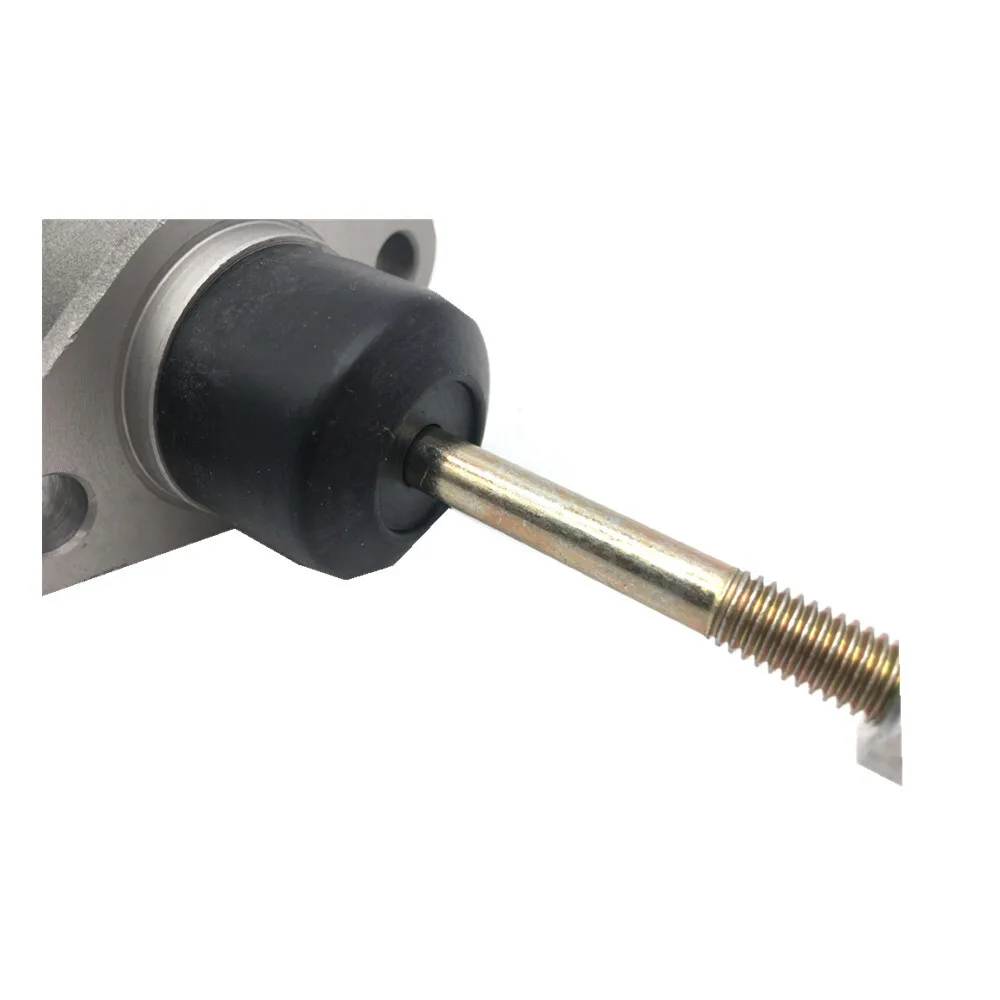

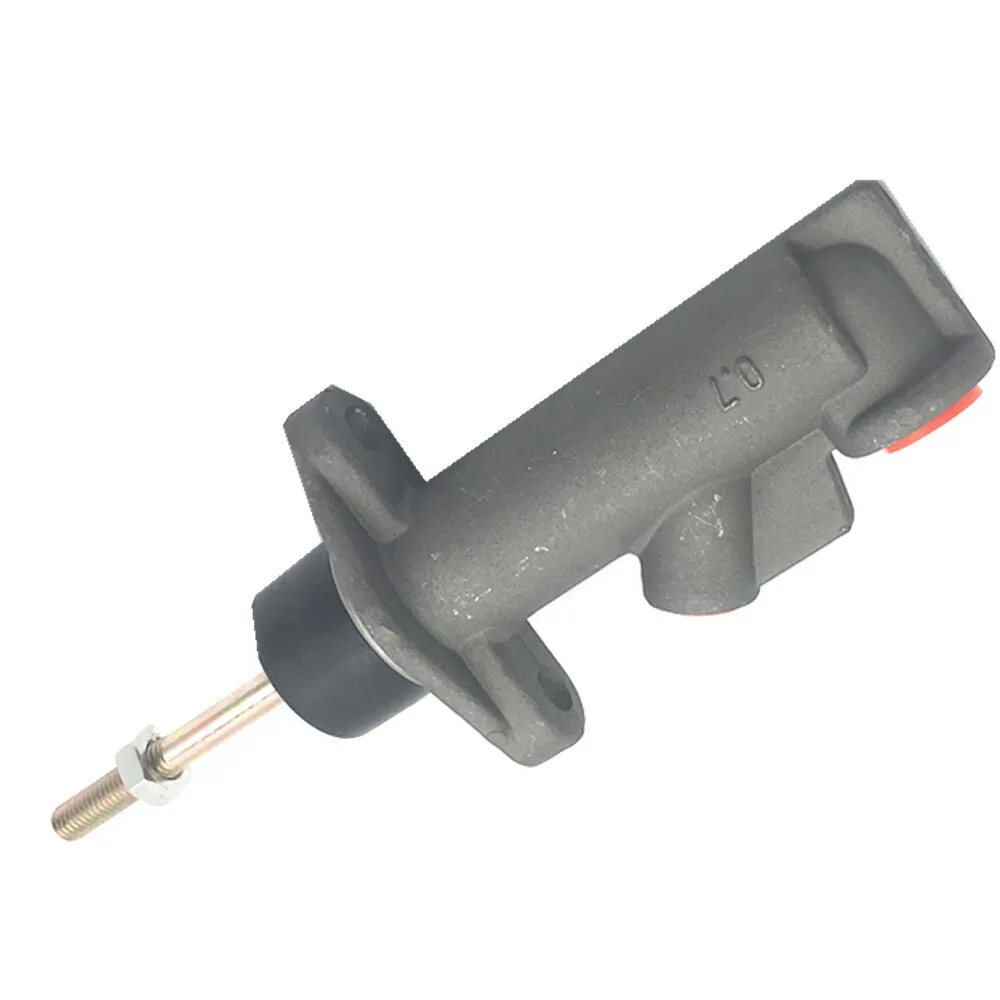

Bomba de freno de mano hidráulica de aluminio – cilindro maestro

Análisis general del producto

He montado varias soluciones tipo “cilindro maestro” para freno de mano hidráulico en proyectos donde no se puede reutilizar el sistema original por espacio, por conversiones o por querer una sensación más consistente en uso de circuito. Este cilindro maestro hidráulico de aleacion de aluminio, con rosca/orificio de 0,7, encaja justo en esa filosofía: es un componente de control remoto, pensado para comandar un circuito hidráulico pequeño con un pedal o palanca actuando sobre una bomba que empuja fluido hacia el/los bombines del freno de mano.

En la práctica, mi lectura técnica es que su valor está en la base mecánica (cuerpo y mecanizados) y en la compatibilidad por geometría de rosca/orificio. En este tipo de piezas, cuando falla una instalación no suele ser “por rendimiento del cilindro” en sí, sino por adaptadores, flexiones de mangueras, mala purga o incompatibilidad dimensional de la rosca o del recorrido útil. Por eso, el acierto depende mucho del trabajo previo de medicion y del montaje limpio.

Calidad de fabricación y materiales

El cuerpo en aleacion de aluminio se nota en el banco y al manipularlo: no tiene esa sensación de pieza “ligera” en el sentido malo, sino mas bien de rigidez razonable para el cometido. En montajes anteriores con carcasas mas blandas o con hilos menos cuidados he visto dos problemas: entrada de aire por microfugas en uniones y desgaste prematuro en roscas/empalmes si el apriete se hace a ojo.

Aqui, al menos por tacto y ajuste de la rosca, el acabado me transmite que el mecanizado está pensado para aguantar un uso en taller y también vibracion y golpes leves típicos de una instalacion en zonas de paso o bajo chasis. Dicho esto, no espero milagros: en hidráulica, la calidad real se ve en la estanqueidad del conjunto (juntas, racores, adaptadores y estado del fluido) mas que en el color o el “peso” del aluminio.

Montaje y compatibilidad

La compatibilidad manda. Con rosca/orificio marcado en 0,7, yo lo tratan como un punto critico: antes de montar, comparo medidas con el adaptador o con el punto donde irá la rosca, y no me quedo solo con la cifra. He visto montajes “que aparentemente encajaban” y que luego obligaron a rehacer el circuito porque la correccion de linea no era la adecuada (fuerza lateral sobre el racor, manguera tirante y, con el tiempo, microfugas).

En conversiones de freno de mano hidráulico, suelo montar de la siguiente forma:

• Revisión previa del alojamiento y alineación: el cilindro debe quedar sin torsion respecto al eje de accion (si la palanca empuja “en diagonal”, el conjunto sufre y se vuelve mas difícil purgar).
• Racores y juntas correctas: si el montaje requiere adaptadores, uso siempre juntas del material correcto y aprieto con mordaza adecuada, sin forzar el hilo.
• Mangueras sin tensiones: evito tramos tensos o radios de curvatura muy cerrados. Una manguera que trabaja al límite introduce burbujas y hace que el pedal/palanca se sienta esponjoso.
• Purgado bien hecho: este tipo de circuito pequeño tolera mal las “purgas rapidas”. Yo purgo con paciencia, controlando que no haya aire atrapado cerca del cilindro maestro.

Un caso real: en un Seat Leon 1P con aprox. 160.000 km, donde cambiamos un freno de mano mecánico por hidráulico para un uso mixto diario y salidas de fin de semana, el cilindro maestro se instaló junto con bombines compactos. El primer dia la palanca tenia recorrido muerto: no era el cilindro, sino aire. Tras repetir purgado y recolocar la linea de manguera (le quitamos tension), el tacto se volvió lineal y la frenada apareció de forma progresiva. Ahí confirmas que la estanqueidad y la gestion del aire valen mas que “montarlo y listo”.

Otro montaje: en un BMW E46 con 190.000 km usado en tandas ocasionales, la pieza funcionó bien desde el principio cuando respetamos alineacion y evitamos que el actuador trabajase con angulo. Donde mas se nota, en serio, es en el comportamiento repetido: con purga correcta, la respuesta se mantiene estable tras varias activaciones, sin que aparezca esa deriva típica de circuitos con aire residual.

Rendimiento y resultado final

En rendimiento, este cilindro maestro ofrece lo que yo considero “respuesta de circuito hidráulico” cuando todo está bien alineado: accion consistente, sin tirones si el circuito está limpio y sin fugas. En configuraciones con freno de mano hidráulico, lo que busco normalmente no es potencia exagerada, sino modulacion y repetibilidad.

Lo que suele determinar el resultado final:

• Tamaño del circuito y bombines a los que empuja: el maestro solo mueve fluido; si el resto del sistema no está equilibrado, la sensacion no será la esperada.
• Longitud y calidad de mangueras: mangueras que flexan o que absorben aire hacen que la palanca se vuelva esponjosa.
• Ausencia de aire: un circuito pequeño con aire dentro no perdona.

Tras una instalacion bien hecha, el freno de mano deja de sentirse “de golpe” y pasa a comportarse de forma mas predecible. En los montajes que he repetido, el resultado es un freno de mano que empieza a trabajar antes y mantiene el agarre con tacto estable, siempre que el conjunto de juntas y racores esté a punto.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Cuerpo de aleacion de aluminio, buena rigidez y manejo cómodo para montar en zonas complicadas.
• Enfoque a aplicaciones de control remoto hidráulico, útil para conversiones y recambios donde el original no encaja.
• Rosca/orificio 0,7 como parametro claro, que te permite comprobar compatibilidad antes de invertir tiempo.

Aspectos mejorables:

• Sin instrucciones de montaje incluidas: en taller lo resuelves, pero en proyectos ajustados la falta de guia obliga a apoyarte en procedimiento propio (y en un purgado meticuloso).
• Sensibilidad a la compatibilidad dimensional real (0,7): si el conjunto no está perfectamente alineado o si el adaptador no es el correcto, aparecen fugas o tacto irregular.
• Dependencia del montaje “fino”: cualquier desajuste (mangueras tensas, empuje en angulo, racores mal sellados) se traduce en sensacion pobre y mas trabajo de purgado.

Consejo práctico de mantenimiento: cada cierto tiempo, revisa visualmente uniones y el estado del fluido. Si el tacto cambia (palanca mas blanda, sube el recorrido muerto o aparecen signos de humedad), suele ser aire o una microfuga, y conviene actuar antes de que el circuito se desestabilice.

Veredicto del experto

Lo veo como una opcion razonable para montar o reconvertir un sistema hidráulico de freno de mano cuando necesitas un cilindro maestro fiable y con cuerpo de aleacion. Mi veredicto se apoya en que, bien alineado y con purgado serio, el tacto resulta coherente y estable. El “pero” es claro: su desempeño depende mucho de que la rosca/orificio 0,7 y los adaptadores correspondan de verdad, y de que todo el circuito esté montado sin tensiones y sin aire. Si esas condiciones se cumplen, es una pieza que cumple su trabajo sin complicarte mas de la cuenta.
