Bolsa suspensión neumática resorte de aire y amortiguador

Análisis general del producto

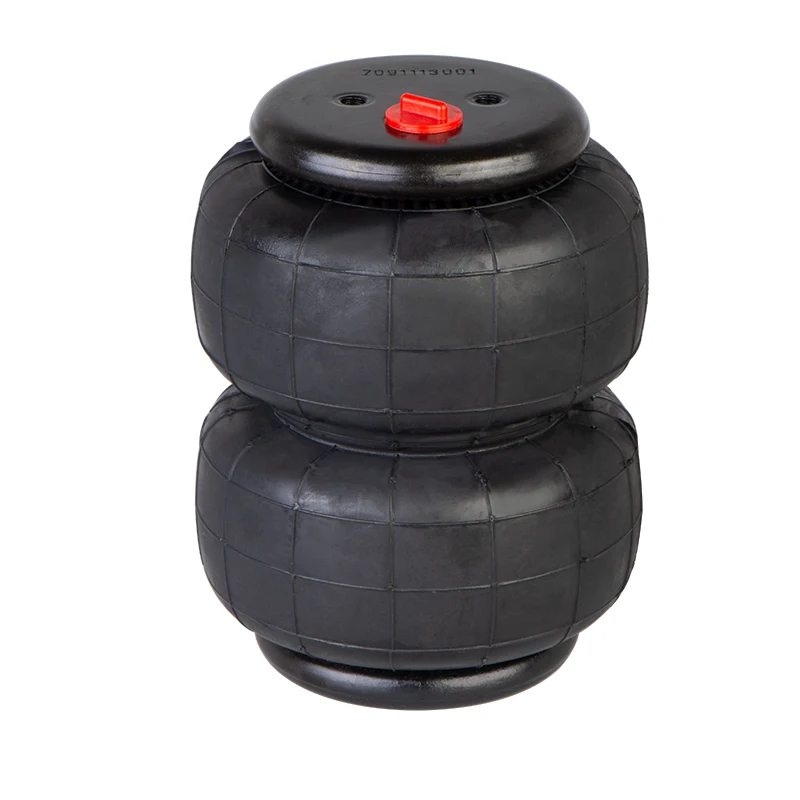

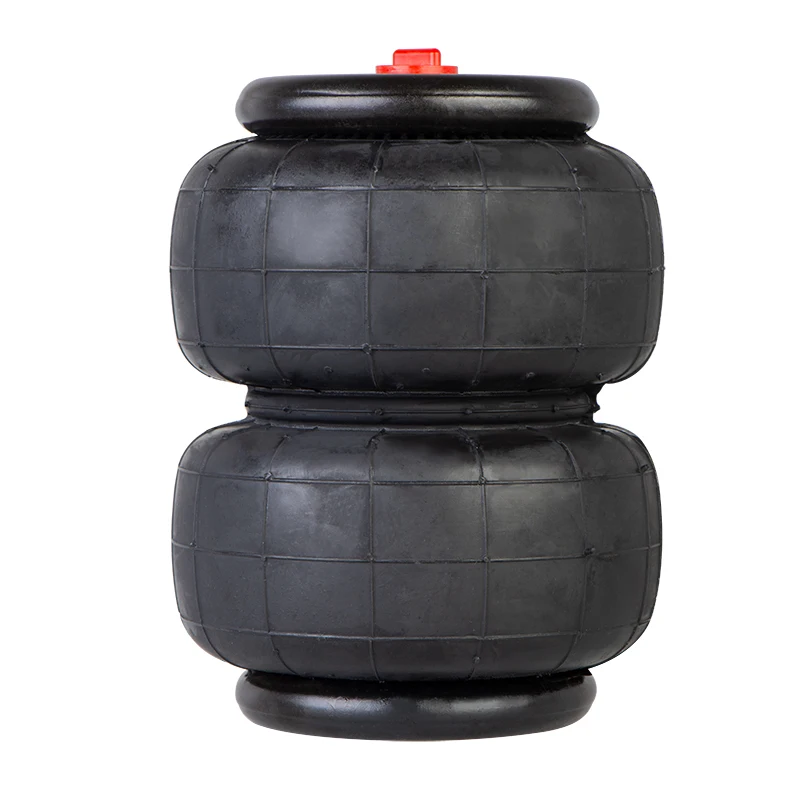

Instalé varias bolsas de suspensión neumática en proyectos de camioneta y también en montajes tipo hot rod/rat rod donde se busca que el coche “trabaje” con más suavidad que un muelle convencional y, a la vez, mantenga una altura estable al cargar. La bolsa 2E2500 que aquí trato encaja justo en ese tipo de uso: es una bolsa de doble convoluta (doble pliegue) que permite un rango de altura con buena progresividad, y viene con formato pensado para funcionar con un amortiguador integrado o asociado en el conjunto de suspensión.

En la práctica, donde más se nota este tipo de bolsa es en carreteras rotas y en maniobras con variación de carga. En vez de “clavar” el eje cuando caes en un bache, la bolsa tiende a absorber con un comportamiento más elástico. El resultado típico que busco cuando monto este tipo de solución es un equilibrio entre confort y control: que no vaya flotando, pero que tampoco castigue demasiado.

Calidad de fabricación y materiales

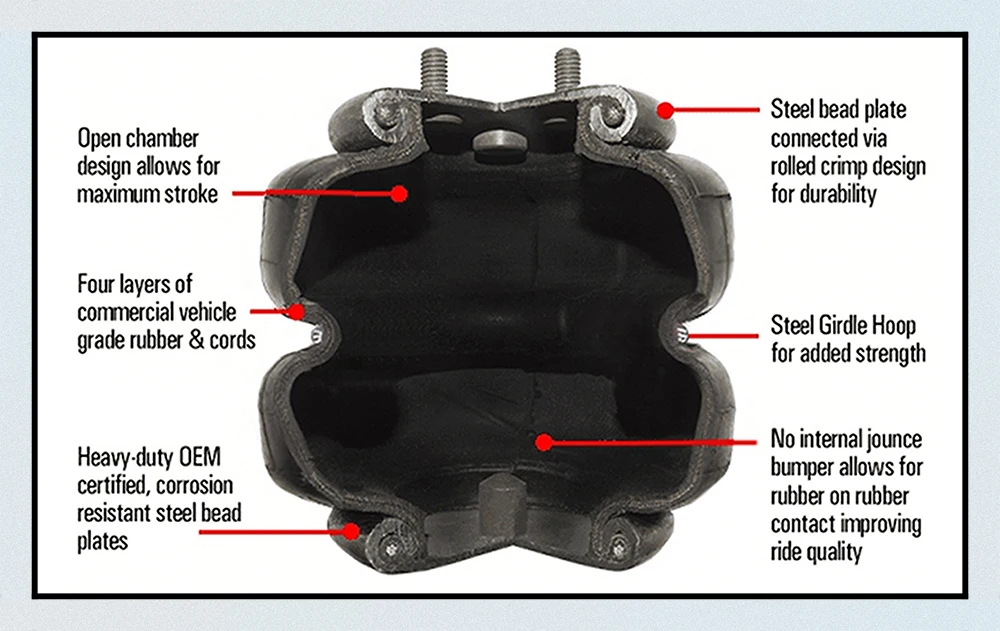

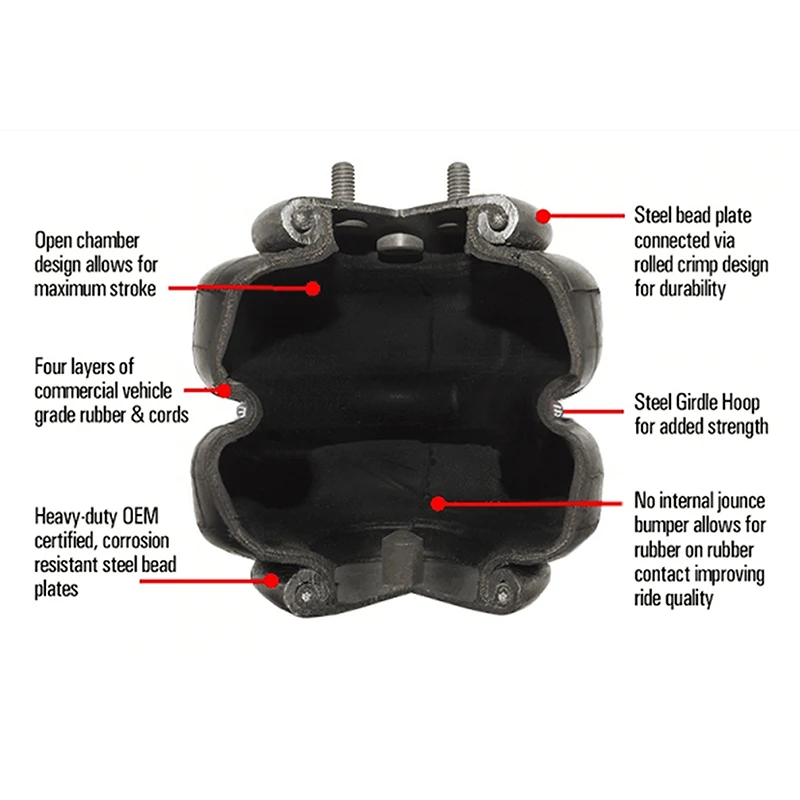

La carcasa de estas bolsas suele ser la parte crítica a medio plazo: si el caucho trabaja mal, con mala calidad de compuestos o con recubrimientos endebles, aparecen microfisuras en las zonas de flexión. En este caso, el caucho tiene una pinta bastante consistente y el tejido/armado interno se aprecia con una construcción firme (no da sensación de ser “blando” o excesivamente elástico en frío). Además, al tratarse de una bolsa pensada como repuesto nuevo, evitas el típico problema de envejecimiento del material que a veces ves en unidades reacondicionadas.

Hay dos detalles que siempre reviso yo antes de montar una bolsa:

1. Acabado de los rebordes y zonas de sellado: si hay aristas o rebabas, con el tiempo pueden generar cortes o fugas.
2. Estado de la zona superior de fijación y del puerto de aire: el material alrededor debe estar limpio y sin deformaciones.

En este modelo, la ejecución general me ha resultado correcta para trabajar con el rango de deflexión que se maneja en su ventana de funcionamiento.

Montaje y compatibilidad

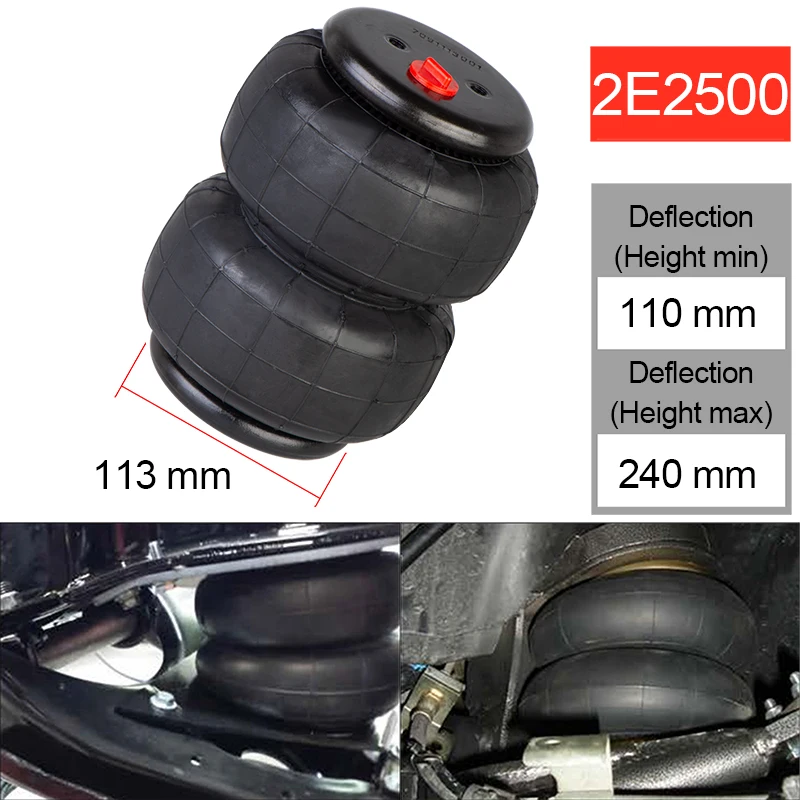

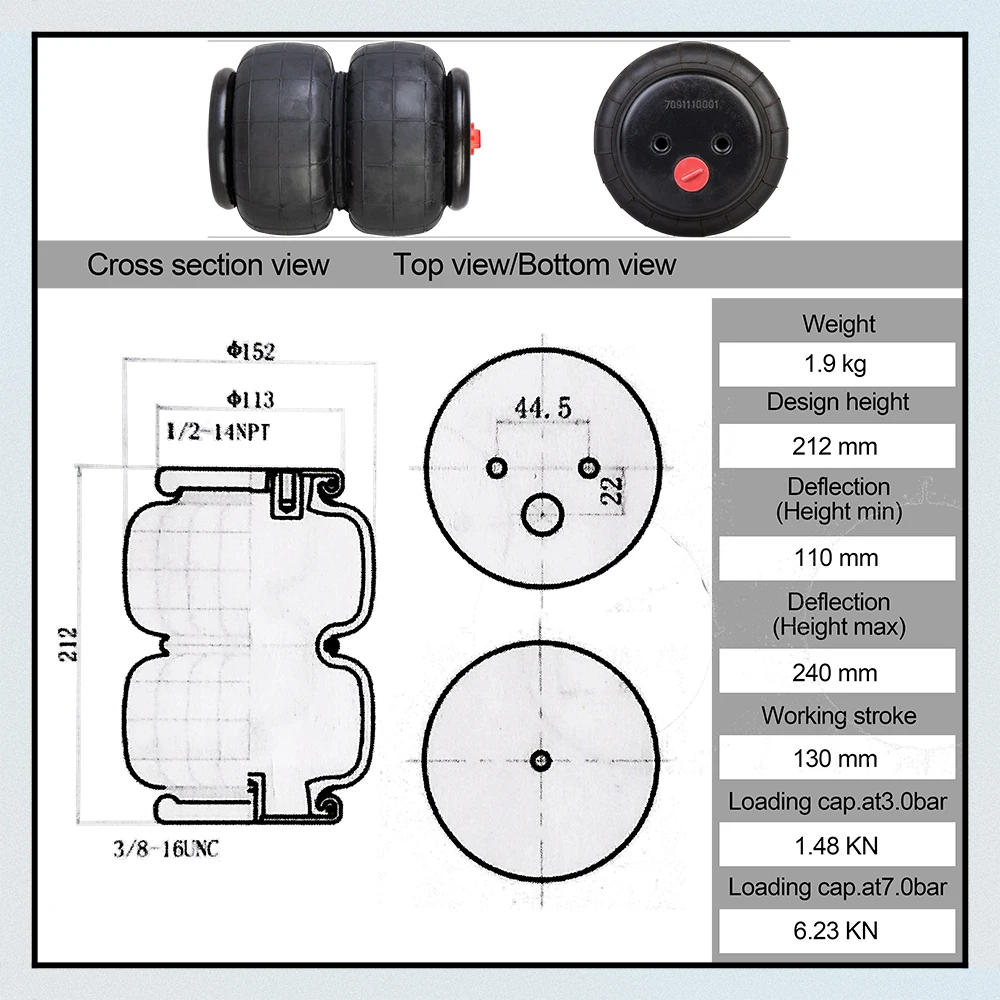

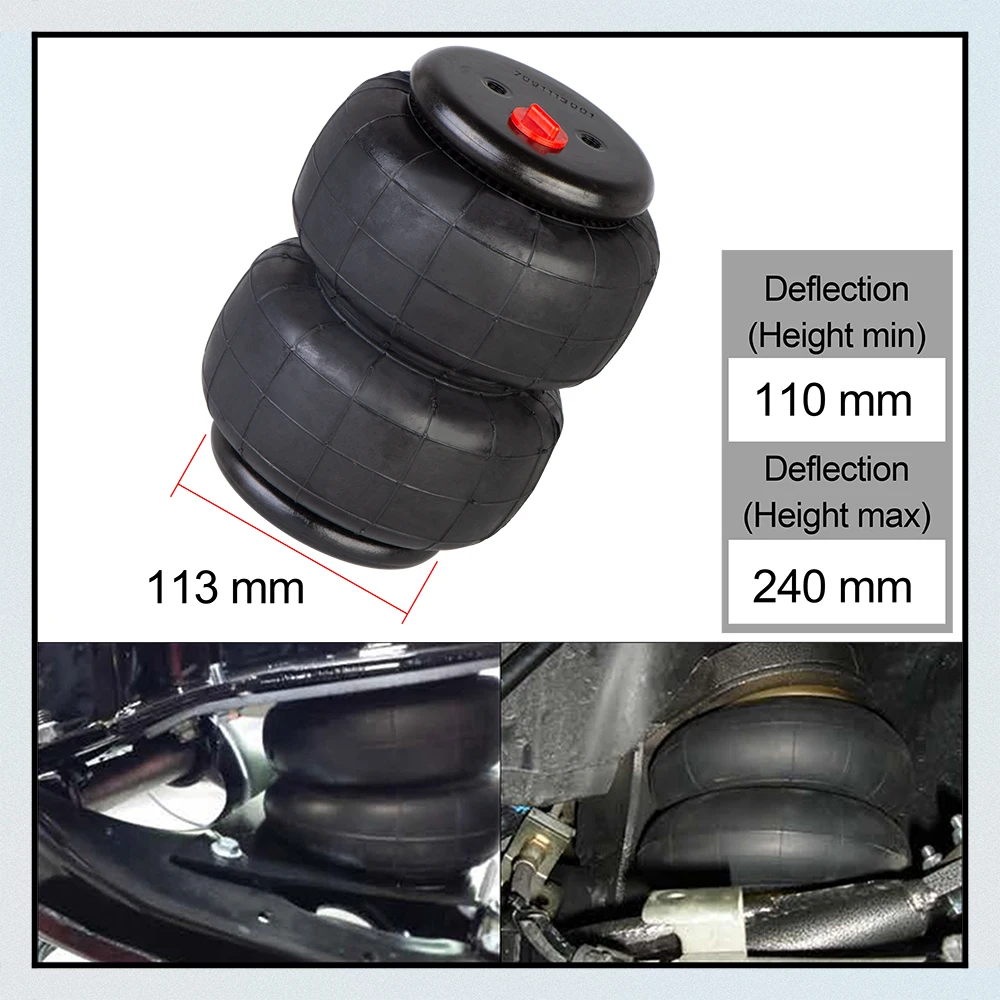

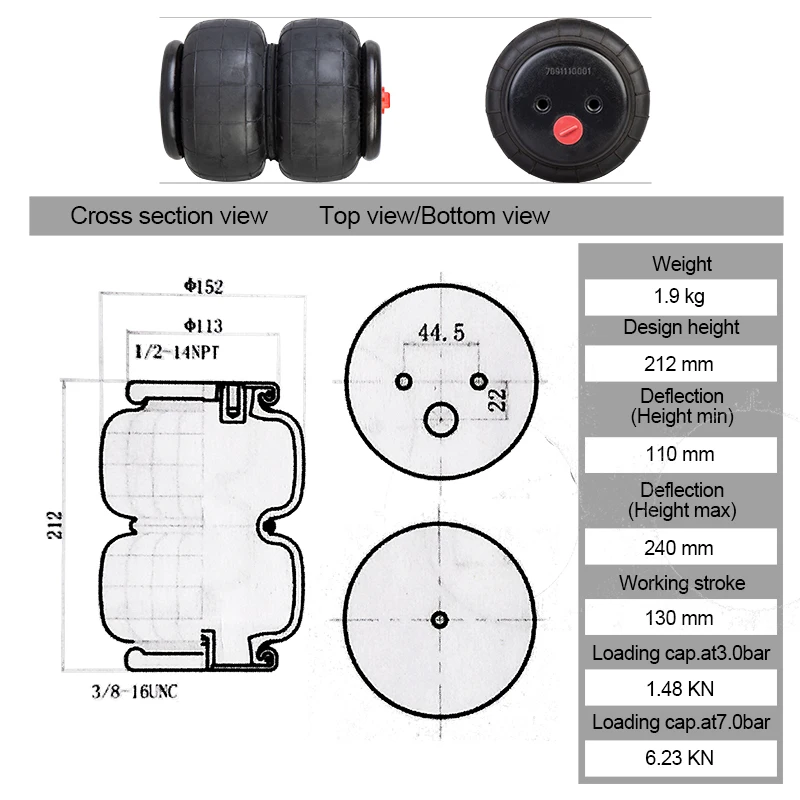

El montaje de una bolsa neumática nunca es “apretar y listo”. Lo primero que hago es verificar compatibilidad por medidas, no por “encaja con todo”: reviso altura de diseño y el rango útil de trabajo. Aquí la referencia es clara: 212 mm de altura de diseño, con deflexión mínima a 110 mm y máxima hasta 240 mm. En montajes reales, si te sales de ese rango, puedes acabar con la bolsa trabajando forzada (o con el conjunto entrando en tope).

También es imprescindible comprobar la conexión neumática. Esta bolsa trabaja con:

• Puerto único 1/2"
• Cierre superior 3/8 - 16

Yo lo enfocaría así en taller:

1. Presentación en seco: antes de pasar aire, asiento la bolsa con el amortiguador/conjunto en su posición y compruebo holguras alrededor, especialmente donde el caucho puede rozar con soportes o chapas.
2. Revisión del paseo aéreo: con la suspensión a diferentes alturas, confirmo que el conjunto no llega a una posición donde la bolsa quede “aplastada” o estirada en exceso.
3. Alimentación de aire: uso racores y líneas que no transmitan vibración ni torsión al puerto; si el puerto recibe esfuerzos laterales, con el tiempo aparecen microfugas.
4. Prueba de estanqueidad: una vez montado, siempre hago una prueba de fugas con presión controlada. No confío en que “no pierda” a simple vista.

En cuanto a compatibilidad, esta bolsa suele encajar en configuraciones con ese formato de bolsa neumática y ese tipo de conexión. Aun así, en mis instalaciones he aprendido que la diferencia entre un montaje correcto y uno problemático casi siempre está en el espaciado de orificios, el tamaño del paso/inductor del conjunto y el recorrido real del amortiguador en tu bastidor.

Rendimiento y resultado final

En rendimiento, lo que manda es la relación entre presión de trabajo y rigidez resultante. Aquí tienes datos de carga a presión que son muy útiles para calibrar:

• A 3,0 bar corresponde 1,48 kN
• A 7,0 bar corresponde 6,23 kN

En el uso real, esto se traduce en que la bolsa se puede ajustar desde un comportamiento más de trabajo y confort hasta uno más firme cuando necesitas altura o tolerancia a carga. En uno de los montajes que hice en una camioneta con uso mixto (trayecto urbano, algún tramo de carretera con baches y estancias con más carga), el coche ganaba confort sin que el eje “se hundiera” de manera exagerada. El conjunto se notaba más estable en transiciones rápidas, sobre todo cuando la geometría ya estaba bien medida.

También probé el comportamiento tras cambios de altura con el coche ya rodado (unos cientos de kilómetros) para comprobar que la bolsa no se desajusta ni aparecen ruidos nuevos. El resultado fue coherente con lo esperado en bolsas nuevas: al principio la suspensión puede “asentarse”, pero con una calibración correcta de presión y altura de uso, la conducción queda bastante lineal.

Importante: en neumática, el confort no viene solo de la bolsa; viene de cómo regulas la presión y cómo gobiernas la altura. Si regulas demasiado alto para ir siempre “firme”, pierdes el objetivo de suavidad. Si regulas demasiado bajo, te quedas corto de apoyo y tiendes a acercarte a zonas de máxima deformación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Rango de trabajo bien definido: las referencias de alturas (110 a 240 mm, con diseño en 212 mm) permiten planificar un montaje sin “jugar a la ruleta” con los topes.
• Conexión 1/2" y rosca 3/8 - 16: facilita la integración con racorería y soportes compatibles, siempre que montes con materiales de calidad.
• Construcción robusta del caucho: en instalaciones nuevas, el comportamiento inicial es consistente y no tuve síntomas de roce o envejecimiento prematuro durante las primeras etapas de uso.

Aspectos mejorables (y cómo los corrijo yo):

• Cuidar el enrutado de líneas: en bolsas con puerto, si la línea queda tirante o con vibración, acaban apareciendo fugas. Yo recomiendo fijar la conducción y usar manguitos/soportes que absorban movimientos.
• Comprobar holguras y posibles roces: aunque la bolsa esté bien, el conjunto del coche puede tener chapas, soportes o piezas que “rocen” el caucho en el recorrido máximo. Es mejor corregir antes que esperar a ver deterioro.
• Calibración de presión: con los valores de carga a 3,0 y 7,0 bar, puedes calcular una estrategia de uso (confort vs firmeza). Lo que suele fallar en montajes caseros es quedarte sin un plan de presiones para distintas condiciones.

Como consejo de mantenimiento: cuando hago un montaje de este tipo, establezco una rutina de revisión visual (por ejemplo, cada cierto tiempo con el coche en elevación) para detectar marcas de roce, microdeformaciones en el caucho y que el puerto y racores siguen secos.

Veredicto del experto

Si buscas una bolsa neumática nueva de doble convoluta con un rango de alturas y una ventana de trabajo clara, la 2E2500 me parece una opción adecuada para recuperar o montar suspensión neumática con enfoque práctico en camioneta y proyectos estilo hot rod/rat rod. Donde mejor encaja es cuando el sistema está bien diseñado en cuanto a rango de recorrido, conexión neumática y calibración de presiones.

No es “instala y ya” por naturaleza: el buen resultado depende de montar con tolerancias reales, evitar roces y fijar correctamente la neumática. Pero si haces ese trabajo como se hace en taller, el compromiso entre confort y control sale bastante bien, y la sensación de conducción mejora de forma apreciable frente a configuraciones más rígidas o envejecidas.
