Análisis general del producto

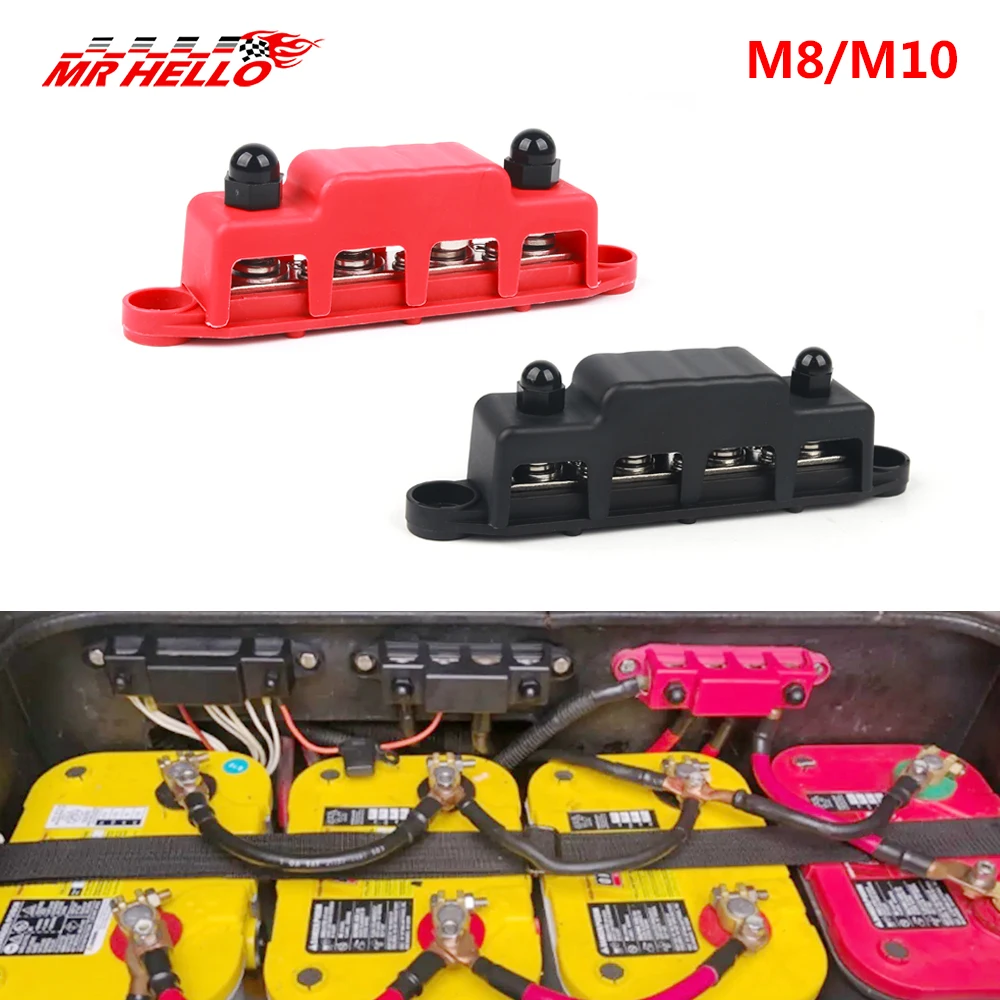

He utilizado este tipo de bloque de distribución en instalaciones auxiliares de 12 V y 24 V, sobre todo cuando hay que alimentar varios consumidores desde una batería sin llenar el vano motor de empalmes, derivaciones y terminales apilados. La principal ventaja del bloque de cuatro vías M8/M10 es que convierte una instalación difícil de revisar en un conjunto ordenado, accesible y ampliable.
Su planteamiento resulta adecuado para alimentar equipos como iluminación auxiliar, frigoríficos de 12 V, amplificadores, bombas, cabrestantes de consumo moderado o inversores, siempre que la suma de las cargas y el cableado estén correctamente dimensionados. La capacidad anunciada de hasta 150 A en corriente continua permite trabajar con consumos importantes, aunque no debe interpretarse como una autorización para instalar cualquier accesorio sin calcular antes la sección del cable, la protección y la caída de tensión.
En un Seat Leon 1P lo empleé para separar la alimentación de un equipo de sonido, una toma auxiliar y varios accesorios de iluminación. La instalación quedó bastante más limpia que con derivaciones directas sobre el borne de la batería, y localizar cada circuito resultó mucho más sencillo durante las revisiones.
Calidad de fabricación y materiales

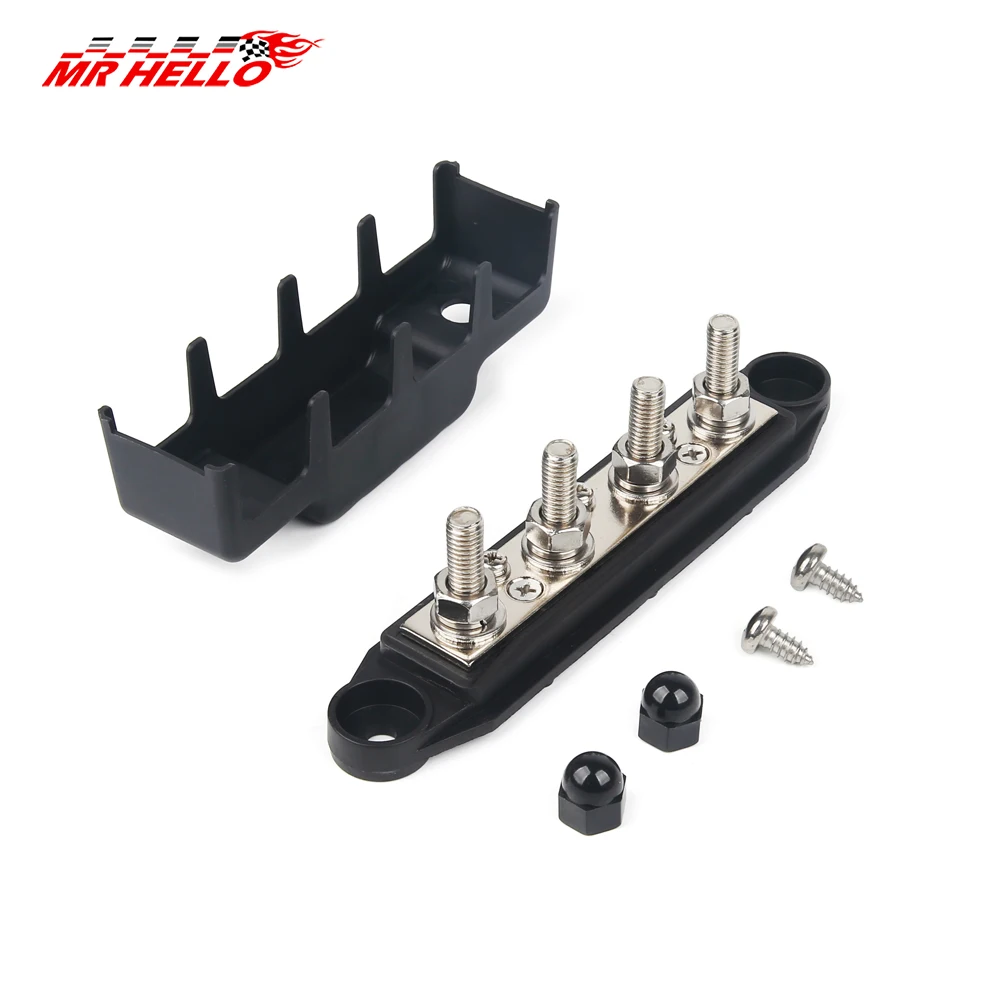

La combinación de barras conductoras de cobre, herrajes de acero inoxidable y carcasa de policarbonato es lógica para una pieza expuesta a vibraciones, cambios de temperatura y humedad. El cobre ofrece una buena conductividad eléctrica, mientras que el acero inoxidable aporta resistencia mecánica y ayuda a reducir problemas de oxidación en comparación con tornillería convencional.

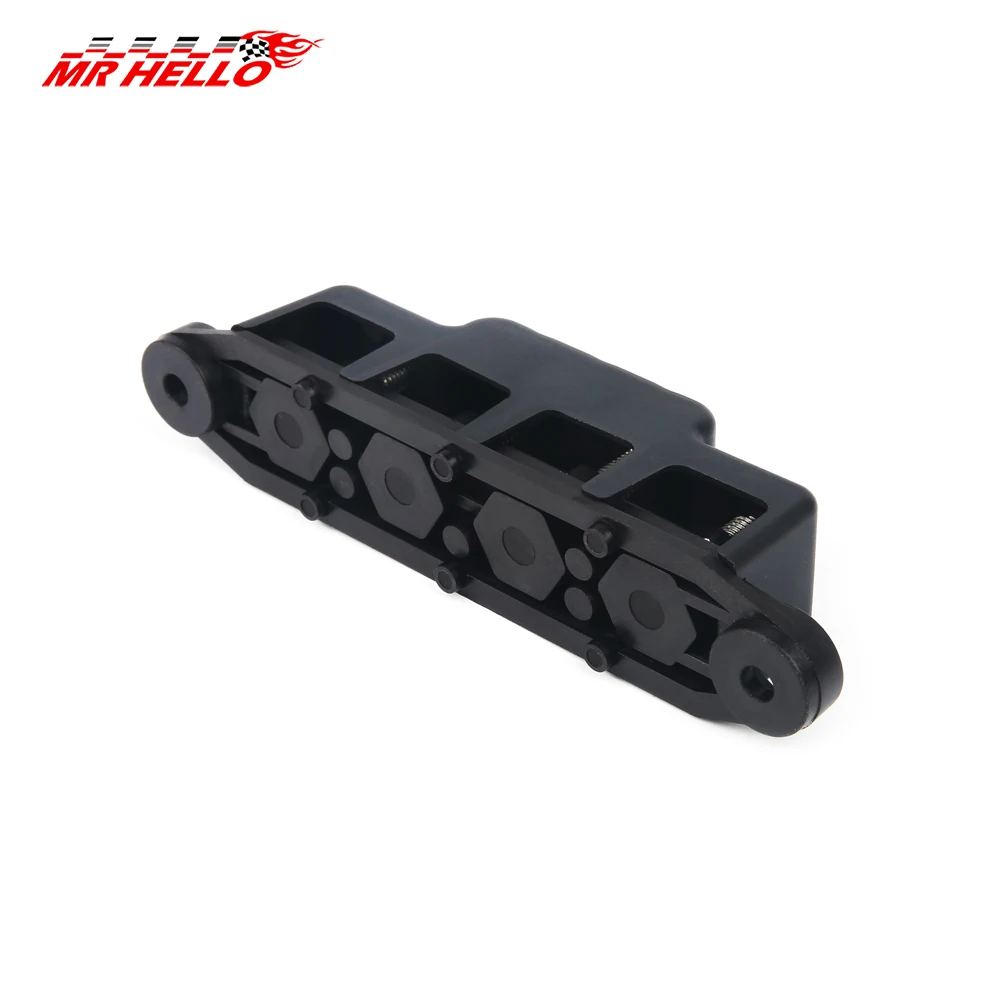

El policarbonato cumple una función importante: mantiene aisladas las conexiones y evita que un terminal pueda entrar accidentalmente en contacto con masa o con otra salida. Aun así, no considero que la carcasa sustituya a una instalación protegida. En un vano motor con suciedad, agua a presion o vapores corrosivos, conviene colocarlo en una zona resguardada y revisar el estado de las tapas y los terminales.

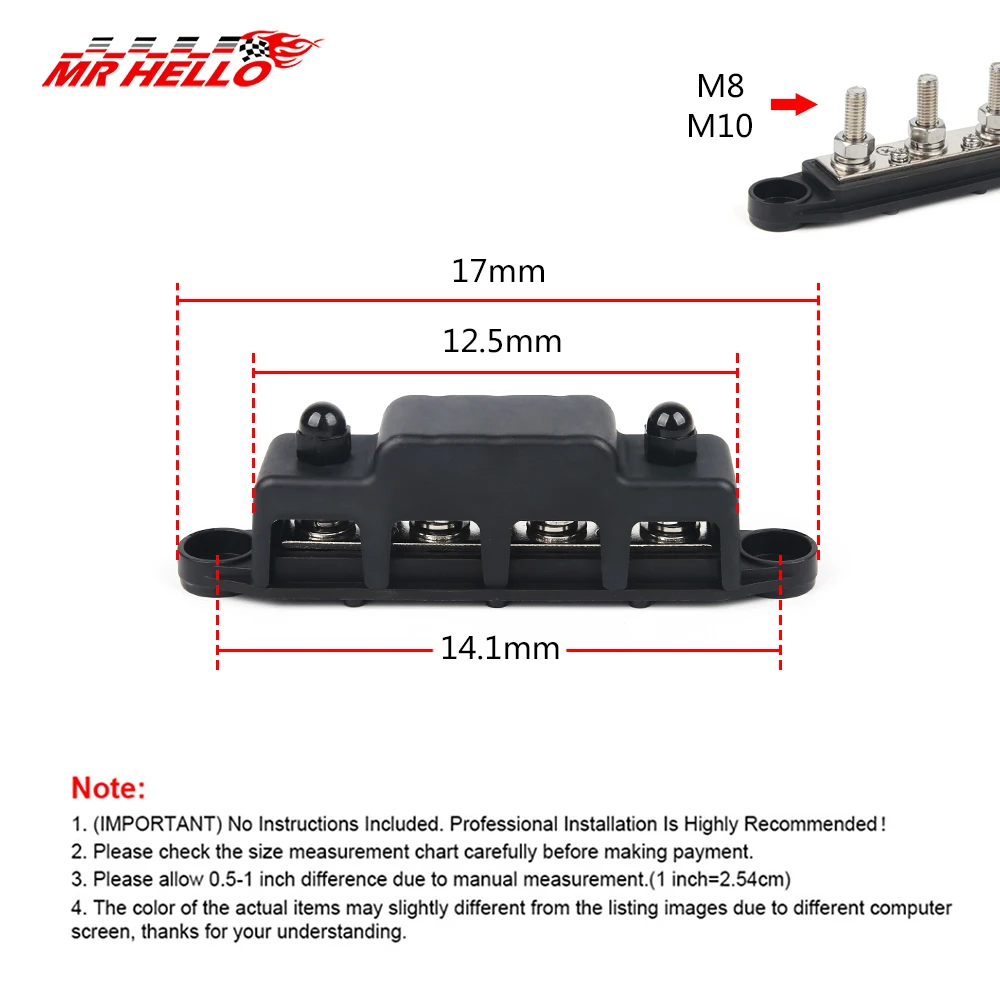

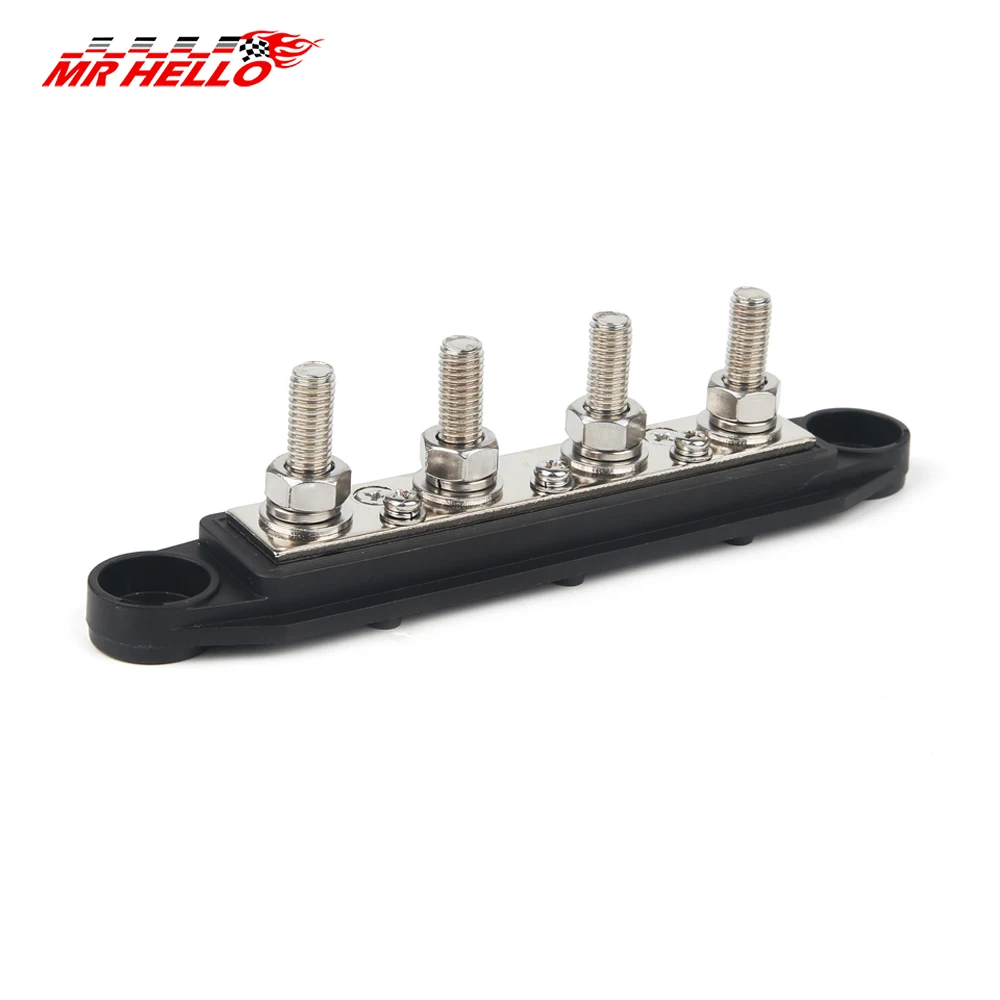

Los postes M8 y M10 admiten terminales de anilla habituales, pero hay que comprobar previamente que el diámetro del agujero, el grosor del terminal y el espacio disponible sean compatibles. No recomiendo colocar varias anillas de gran sección sobre el mismo poste si eso impide que la tuerca asiente completamente o deja los cables forzados.
Montaje y compatibilidad
El montaje es sencillo, pero la preparación determina el resultado. Primero desconecto siempre el negativo de la batería y, cuando la instalación es compleja, también identifico cada cable con etiquetas. El bloque debe fijarse sobre una superficie rígida, sin quedar suspendido por los propios cables. En un compartimento de motor conviene mantenerlo alejado del colector, del turbo, de correas y de zonas donde pueda recibir agua directamente.
En un Toyota Land Cruiser J120 lo coloqué en una zona protegida para distribuir la alimentación de un compresor, una nevera portátil y dos circuitos auxiliares. El espacio disponible obligó a cuidar bastante el radio de curvatura de los cables gruesos. La compatibilidad eléctrica fue buena, pero el montaje habría sido menos limpio con terminales demasiado grandes o cables sin una sujeción cercana.
La compatibilidad con coches, autocaravanas y embarcaciones depende menos del modelo concreto que de la tensión del sistema, el tipo de terminal y el consumo de los equipos. En una instalación náutica de 12 V, protegería especialmente la zona contra la humedad salina y aplicaría un mantenimiento periódico a las conexiones. El ambiente marino puede deteriorar incluso materiales resistentes si queda agua retenida entre terminales.
Es imprescindible instalar fusibles o disyuntores adecuados. Este bloque distribuye la corriente, pero no protege por sí mismo cada salida. La protección principal debe situarse lo más cerca posible de la batería y cada circuito debería contar con una protección acorde con su cable y su consumo.
Rendimiento y resultado final
El rendimiento eléctrico ha sido satisfactorio en instalaciones correctamente dimensionadas. Las conexiones quedan firmes, la distribución se hace más clara y se reduce el riesgo de empalmes mal aislados. Tras varios meses de uso en un vehículo con vibraciones y desplazamientos frecuentes, el aspecto más importante ha sido conservar el apriete y evitar que los cables transmitan esfuerzos a los postes.
En una autocaravana, la separación de los circuitos facilitó desconectar únicamente el frigorífico o la iluminación sin dejar sin alimentación el resto de accesorios. También mejoró la diagnosis: una medición con multimetro en la entrada y en cada salida permite localizar rápidamente una caída de tension o un problema aguas abajo.
No lo utilizaría como sustituto de una caja de fusibles completa cuando hay muchos consumidores o circuitos sensibles. Para cuatro líneas de potencia es práctico, pero una instalación con numerosos accesorios necesita además fusibles individuales, relés, barras de masa y una identificación clara de cada circuito.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Ordena varias salidas desde una batería principal.
- Admite terminales de anilla con roscas M8 y M10.
- La combinación de cobre, acero inoxidable y policarbonato es adecuada para automoción y náutica.
- Permite ampliar la instalación sin rehacer todos los empalmes.
- Facilita las comprobaciones de tensión y el mantenimiento.
- Soporta hasta 150 A de corriente continua dentro de una instalación correctamente calculada.
Aspectos mejorables:
- No sustituye a una caja de fusibles ni incorpora protección individual de las salidas.
- Puede ocupar más espacio que un relé o una derivación sencilla para un único accesorio.
- El resultado depende mucho de la calidad de los terminales y de la sujeción de los cables.
- En ambientes marinos exige inspecciones más frecuentes frente a humedad y corrosión.
- Conviene disponer de información precisa sobre el par de apriete antes de realizar una instalación profesional.
Veredicto del experto
Considero que es una solución funcional para centralizar hasta cuatro líneas de alimentación de cierta intensidad en coches, autocaravanas y embarcaciones. Su mayor valor no está únicamente en conducir la corriente, sino en mejorar el orden, la accesibilidad y la posibilidad de ampliar la instalación sin recurrir a empalmes improvisados.
Lo recomendaría para proyectos con varios accesorios y espacio suficiente para montar los cables con radios amplios y buena sujeción. Para un solo consumidor de bajo consumo, un relé o una derivación protegida puede ser una alternativa más compacta. Si se instala con fusibles adecuados, terminales bien prensados y revisiones periódicas, especialmente en entornos húmedos, ofrece una base sólida para una distribución eléctrica auxiliar segura y mantenible.
