Bartoo Ultra colector de admisión de aluminio – Honda K-Series

Análisis general del producto

He montado varios colectores de admisión para plataformas Honda K y, en este caso, el Bartoo-Ultra destaca por una idea muy clara: aluminio ligero para reducir inercia térmica y mejorar respuesta, con un enfoque en regímenes altos donde el flujo y la gestión de tiempos/mezcla se notan. La pieza está pensada para integrarse bien en montajes “serios”, donde no sólo buscas caudal, sino también ordenar la admisión: sensórica, tomas auxiliares y posibilidad de revisar sin desmontar media instalación.

En carretera y tandas cortas se nota el objetivo: el motor tiende a reaccionar con más contundencia cuando la mariposa abre y el sistema entra en zona de aire “limpio”. En un K20A2 que llevaba el coche unos años conmigo, el cambio de sensación fue más de respuesta que de “poder máximo” (lo cual suele ser lo normal con una admisión), pero cuando lo acompañas con buena gestión de combustible/encendido y control de fugas, el conjunto se vuelve coherente.

Calidad de fabricación y materiales

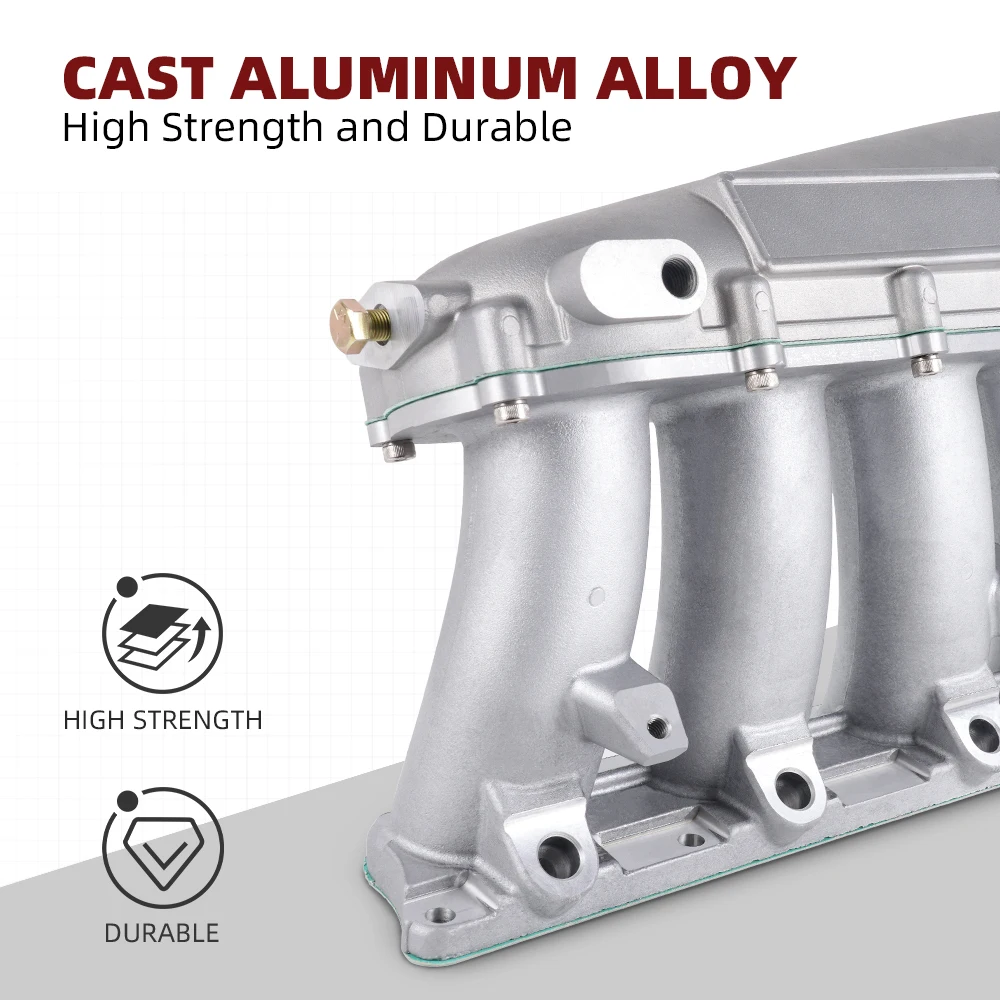

El aluminio 356 es una elección razonable para este tipo de piezas: suele ofrecer buena mecanización y estabilidad frente al trabajo térmico, siempre que el mecanizado esté bien hecho y las superficies de junta sean correctas. Lo que más valoro al abrir un colector de este tipo no es sólo el material, sino:

• Planitud en las bridas de conexión (colector-cuello de culata y cuello/pleno).
• Acabado interno razonable en corredores para evitar “escalones” que arruinen el flujo.
• Uniformidad en roscas y taladros de sensórica, especialmente en puertos NPT, donde un mal acabado te obliga a perder tiempo con sellado o incluso a rehacer.

En mis instalaciones, el ajuste general me permitió trabajar con juntas pensadas para colector y bridas sin tener que “forzar” con masas raras. Aun así, en K-Series siempre aplico el mismo criterio: verifico que la junta asienta bien en toda la circunferencia antes de apretar.

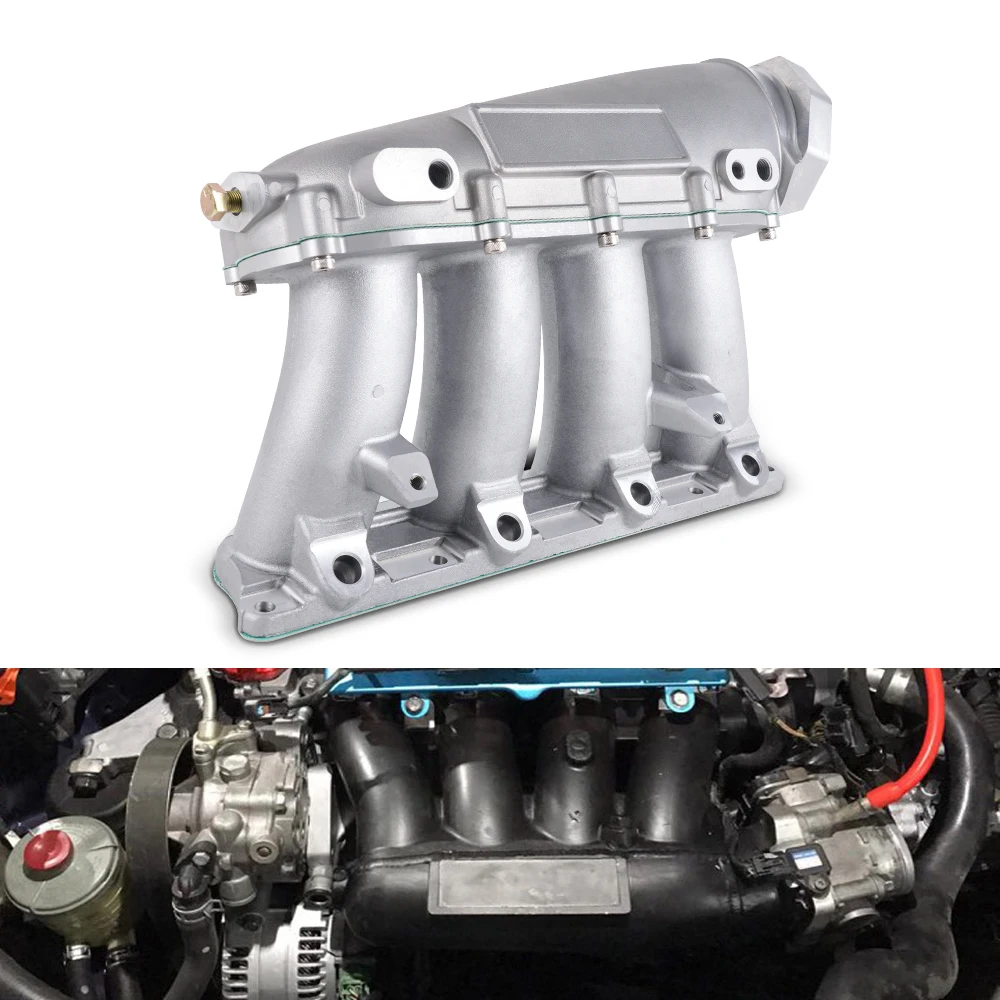

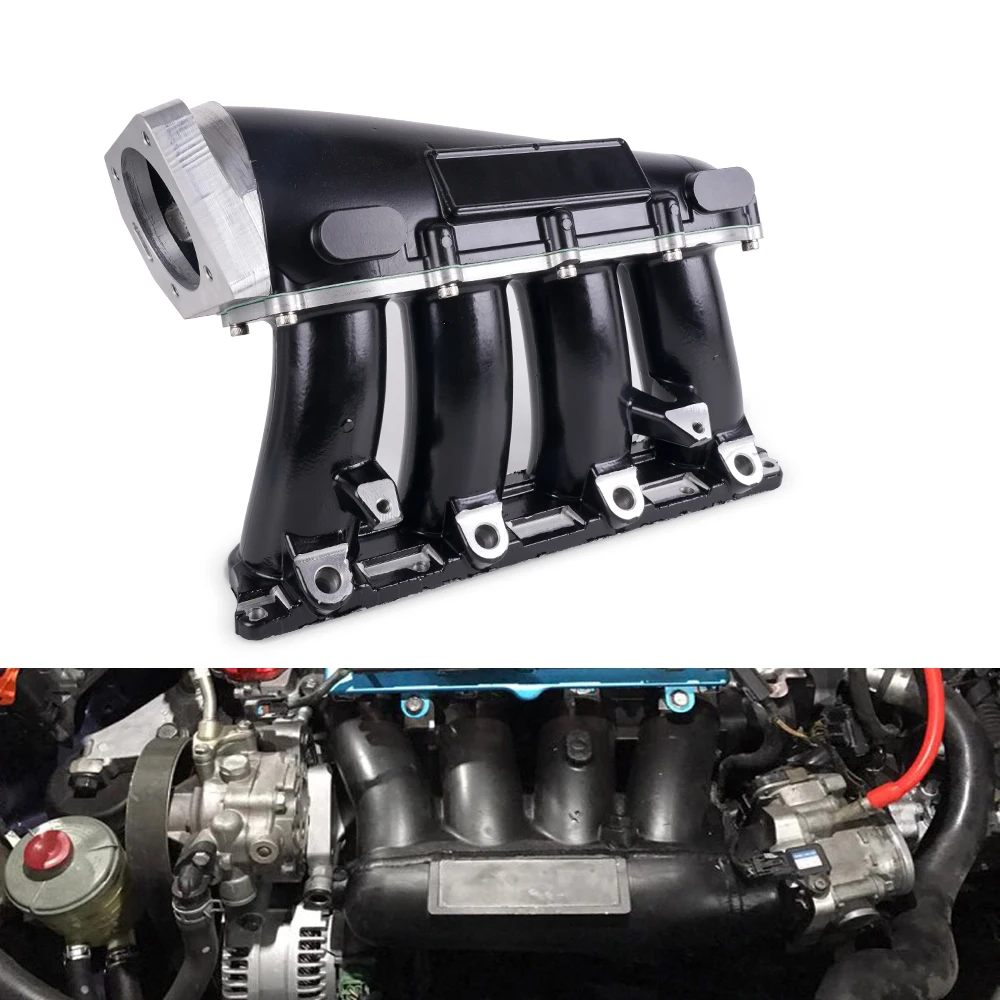

Por cierto, el acabado puede variar (negro o plateado). En el uso, lo que importa no es el color sino cómo sella y cómo aguanta el ciclo térmico: lo que he visto en este tipo de piezas es que el tratamiento superficial no sustituye al buen apriete y al mantenimiento, pero sí ayuda a que el colector no empiece a “marcarse” con holguras.

Montaje y compatibilidad

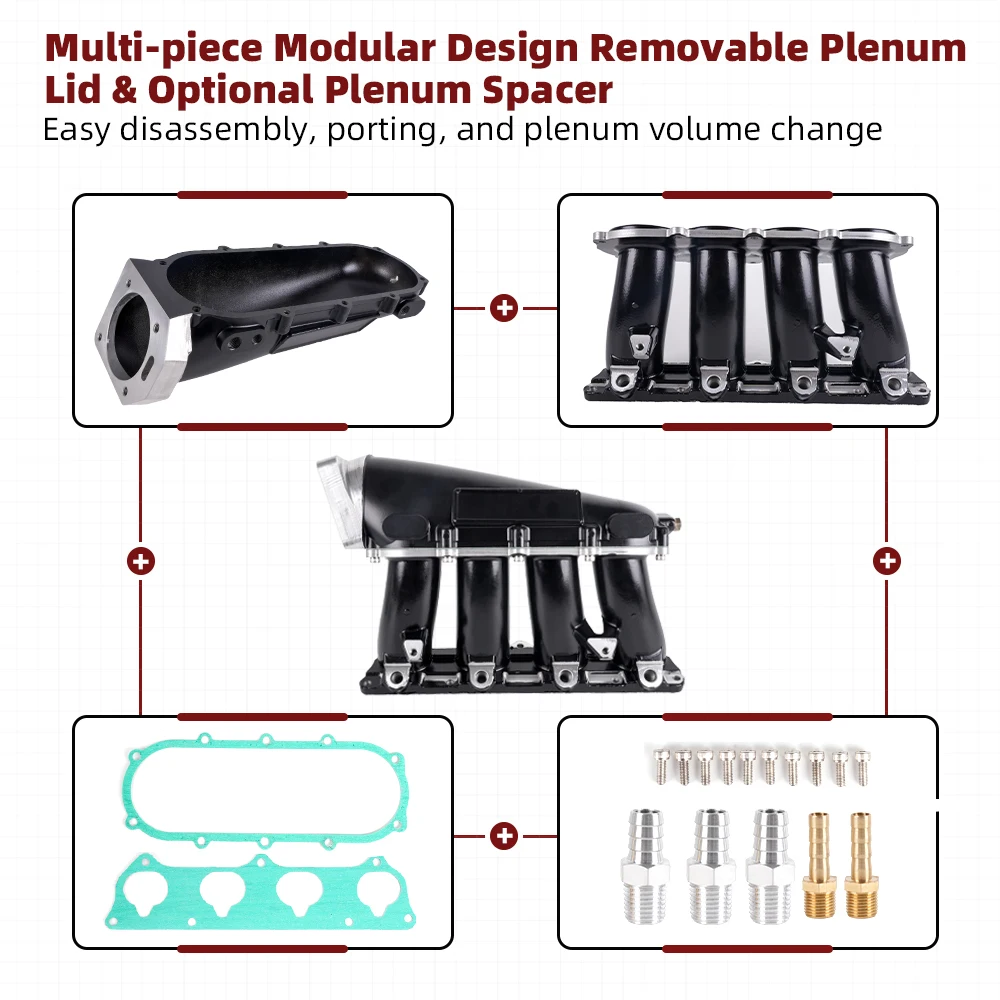

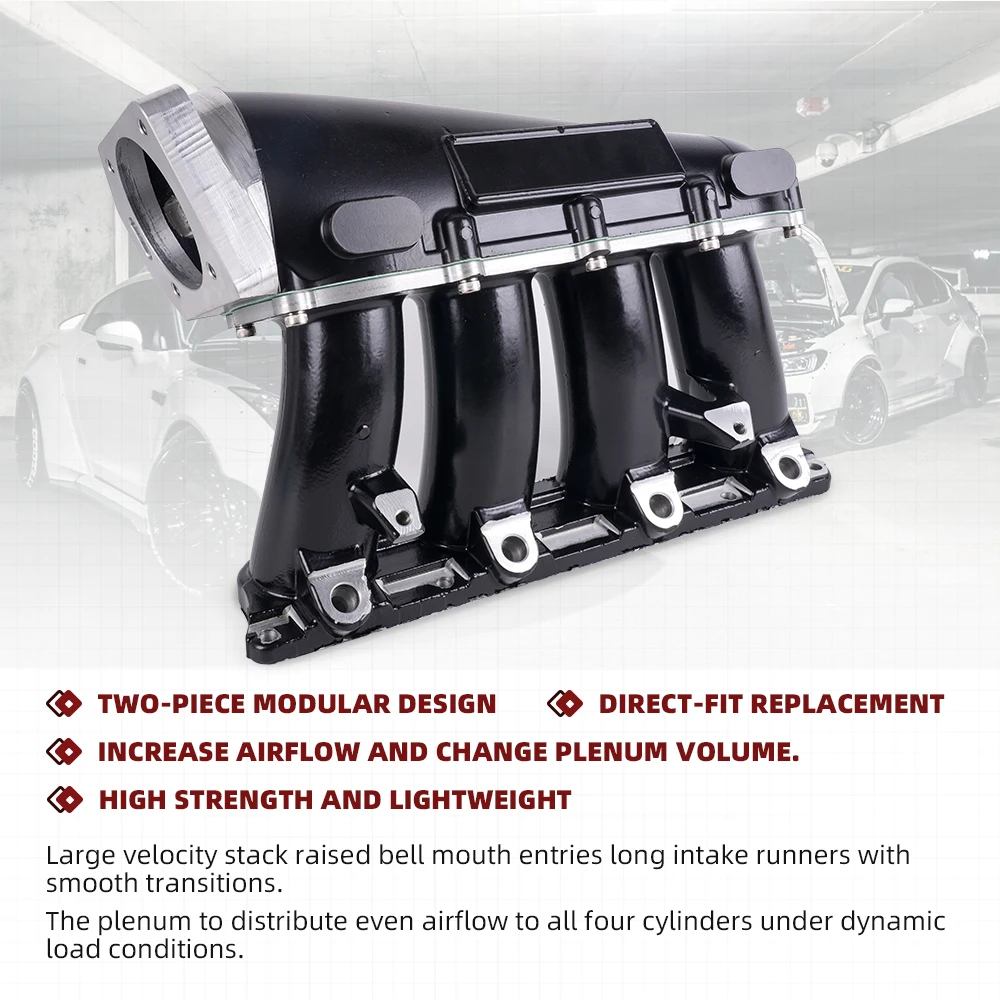

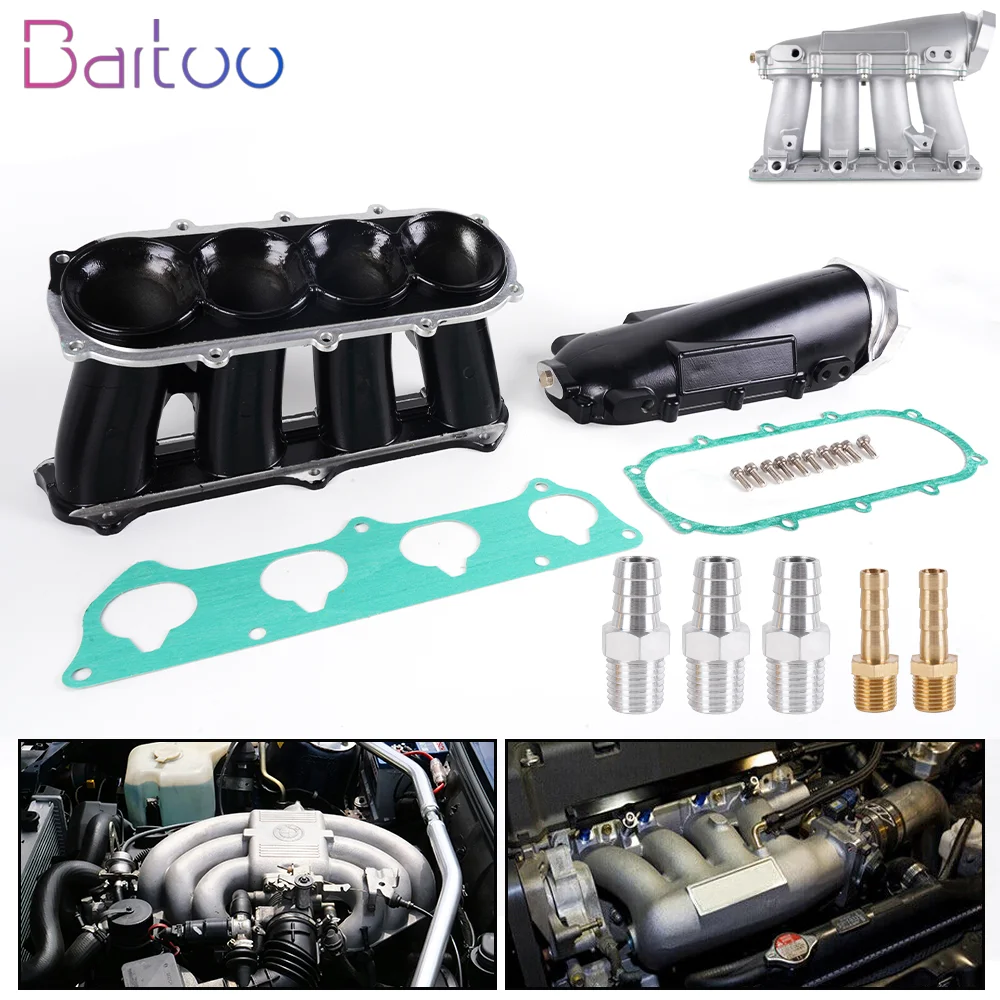

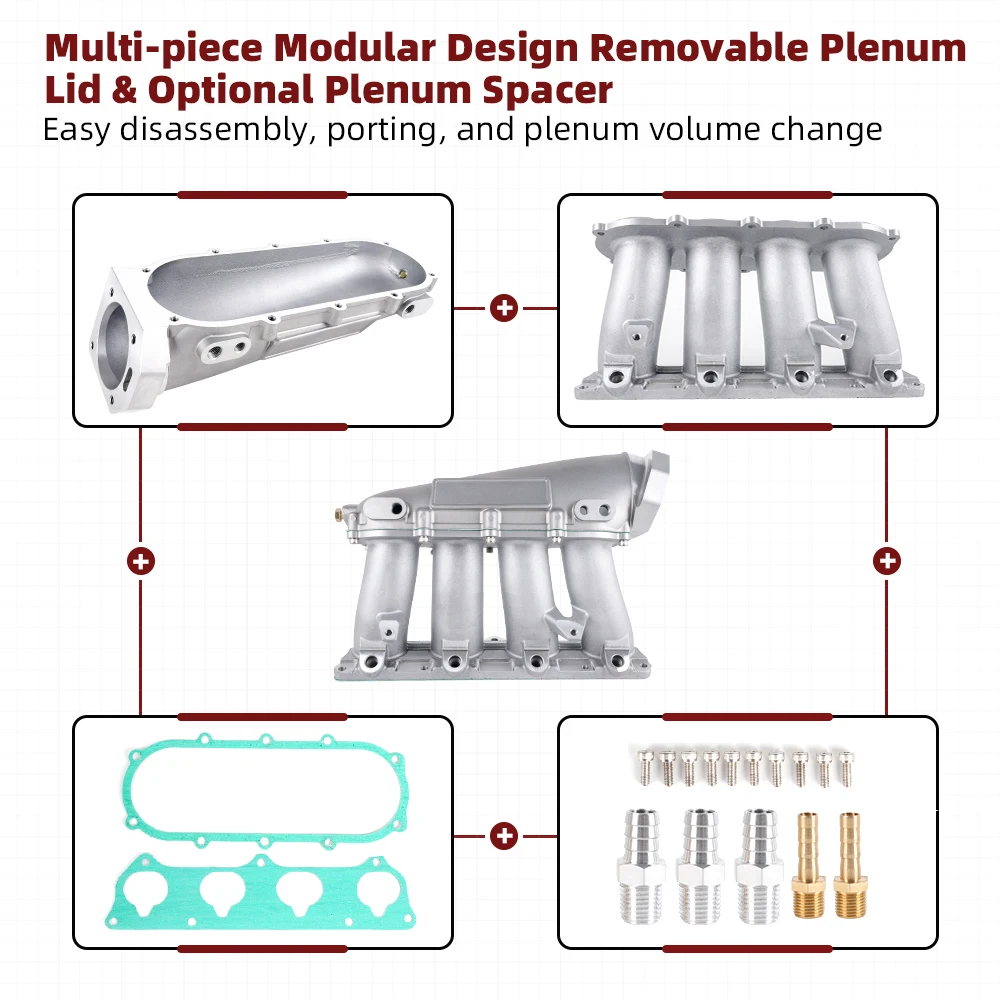

El diseño en 2 piezas con pleno extraíble me parece práctico de verdad. En taller, cuando toca ajustar sensórica, revisar una fuga o acceder a una conexión de vacío/PCV/MAP, agradecerás poder acceder sin desmontar todo el conjunto de golpe.

En compatibilidad, el punto fino en K-Series suele estar en las variantes de culata. En mis montajes con K20/K24 he visto que, aunque el “modelo” del motor sea K20A2 o K24A1, puede cambiar la geometría de bridas y tornillería dependiendo de la configuración. Aquí cobra sentido lo que siempre recomiendo: antes de montar definitivo, compruebo medidas y necesidad de adaptadores para bridas concretas (tipo PRB/PRC y RBC/RBB, según culata). No es un capricho: si el adaptador no encaja a nivel de plano, el problema aparece como fuga de vacío, ralentí inestable o incluso códigos por mezcla pobre/ajustes compensatorios.

Consejos prácticos que me han evitado dolores de cabeza:

1. Juntas y estanqueidad: usa juntas en buen estado y revisa que no queden atrapadas al presentar el pleno. En aluminio, una junta “a medias” se transforma en fuga y la admisión deja de ser eficiente.
2. Puertos NPT (1/8" y 1/4"): al roscar, me gusta emplear sellador adecuado para roscas (y no pasarte de rosca), porque si deforman la rosca del puerto o queda mal el asiento, el vacío se vuelve traicionero.

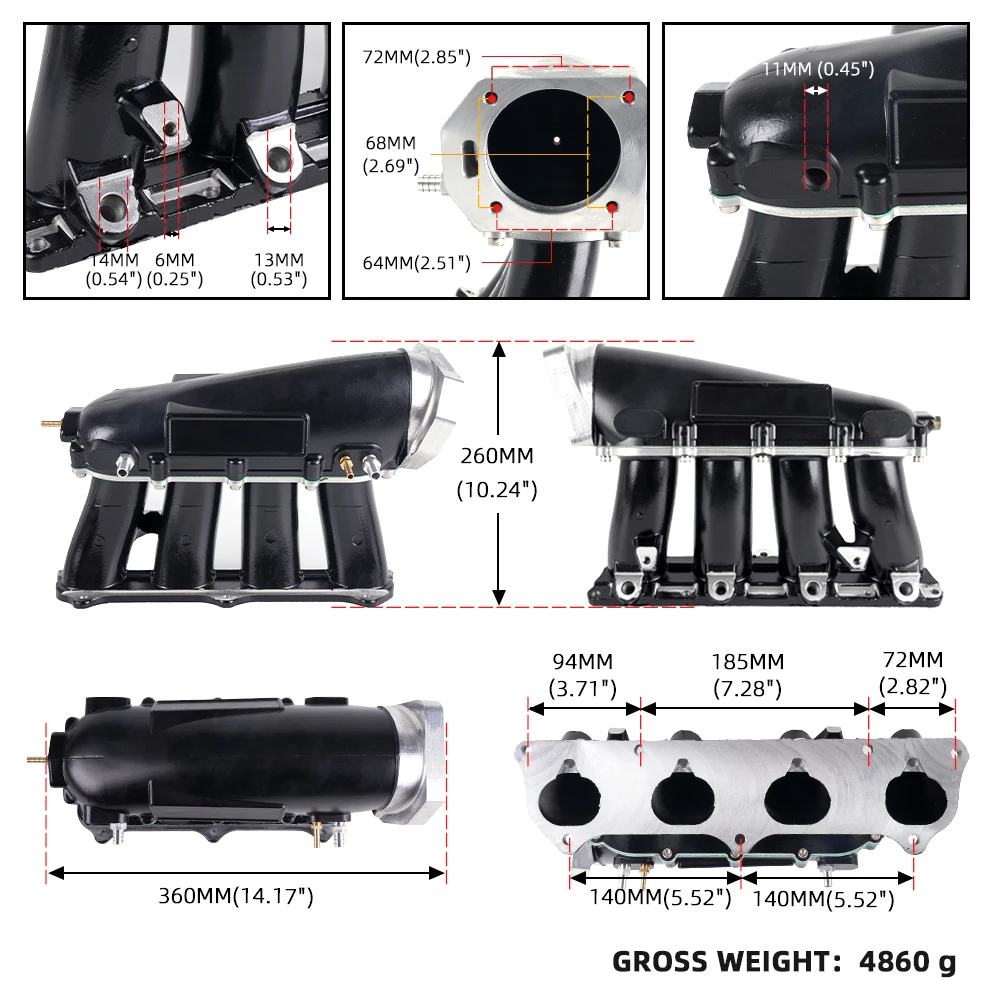

3. Sincronía con el cuerpo de aceleración (71 mm): si tu throttle body está cerca de esa apertura, el colector encaja bien en la lógica del flujo. Si vienes de una mariposa notablemente más pequeña, no es que “no funcione”, pero la ventaja puede quedar limitada.
4. Cableado y sensórica: en K-series, el orden manda. Antes de cerrar, coloca sensórica (IAT/MAP/otros según ECU) y revisa que los cables no queden tensos con el calor/vibración.

En un montaje típico que hice en un Civic EP3 con K20A2, alrededor de 110.000 km, con conducción diaria y algún uso más agresivo los fines de semana, el colector se instaló sin complicaciones remarcables gracias al acceso del pleno. En otro caso, un Integra DC5 con K20Z1 (unos 95.000 km), la principal “ficha técnica” que tuve que cuidar fue la compatibilidad exacta de bridas y adaptaciones; una vez resuelto eso, el resto fue limpieza, ajuste y a rodar.

Rendimiento y resultado final

La ganancia real en este tipo de colector la he visto más clara en tres frentes:

• Respuesta al pedal: con el throttle body adecuado y sin fugas, la entrada de aire se vuelve más lineal cuando la ECU está bien calibrada.
• Estabilidad de mezcla en aceleraciones: cuando la admisión está sellada y las tomas de sensórica trabajan como deben, el motor deja de “oscilar” por compensaciones.
• Mejor comportamiento en zona alta: aquí el objetivo del producto encaja; el conjunto favorece el paso de mezcla en conducción exigente, y si además llevas un árbol de levas y escape acorde, el motor se estira más “limpio”.

Ahora bien, no hay magia: si ya vienes con una admisión que gotea o una sensórica que lee mal, cambiar el colector no te arregla el problema de base. Yo siempre termino el trabajo con:

• Revisión de fugas (especialmente en juntas y roscas NPT).
• Comprobación de vacío y lectura de MAP/MAF/IAT según tu configuración.
• Caza de ruidos: cualquier “siseo” suele indicar asiento incorrecto o junta dañada.

Visualmente, el resultado final es “de taller”: aluminio bien presentado, y una integración de tomas que permite ordenar periféricos. Lo que menos me gusta de muchas admisiones modulares no es el sistema en sí, sino que con el tiempo, si no mantienes juntas y aprietes revisables, aparece holgura. Aquí el pleno extraíble ayuda, porque facilita inspección periódica, algo clave si ruedas duro o haces tandas.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Aluminio 356 con buena base para una admisión orientada a respuesta.
• Diseño modular (2 piezas + pleno extraíble) que mejora el mantenimiento y ajustes.
• Puertos NPT en dos tamaños que facilitan adaptar sensórica y tomas auxiliares.
• Apertura de 71 mm que encaja con montajes dinámicos si llevas throttle body en la misma línea.
• Compatibilidad K-Series amplia dentro de K20/K24, con posibilidad de adaptadores según culata.

Aspectos mejorables

• En K-Series, la “victoria” depende muchísimo de la brida correcta y adaptadores: si no verificas tolerancias y planos, la instalación se complica.
• Conviene planificar desde el principio el layout de sensórica: los puertos NPT ayudan, pero hay que elegir dónde y con qué geometría para no meter interferencias ni lecturas sesgadas.
• Como en todo sistema en aluminio con conexiones roscadas, si se trabaja con calor y vibración, el mantenimiento de juntas/estanqueidad es parte del juego.

Veredicto del experto

Lo veo como una admisión sólida y coherente para proyectos K-Series que buscan respuesta y empuje en zona alta, siempre que el montaje se haga fino: bridas correctas, juntas bien asentadas, sensórica integrada con lógica y sellado impecable en puertos NPT. Si tu objetivo es sólo “que respire mejor” sin tocar calibración ni cuidar estanqueidad, el beneficio puede quedarse corto. Pero si montas con cabeza (y yo he visto que con este diseño el mantenimiento acompaña), es una opción muy aprovechable frente a colectores más simples, especialmente cuando valoras poder acceder al pleno y ajustar sin desmontar todo el conjunto.
