Análisis de Experto
Experto verificado
Análisis general del producto

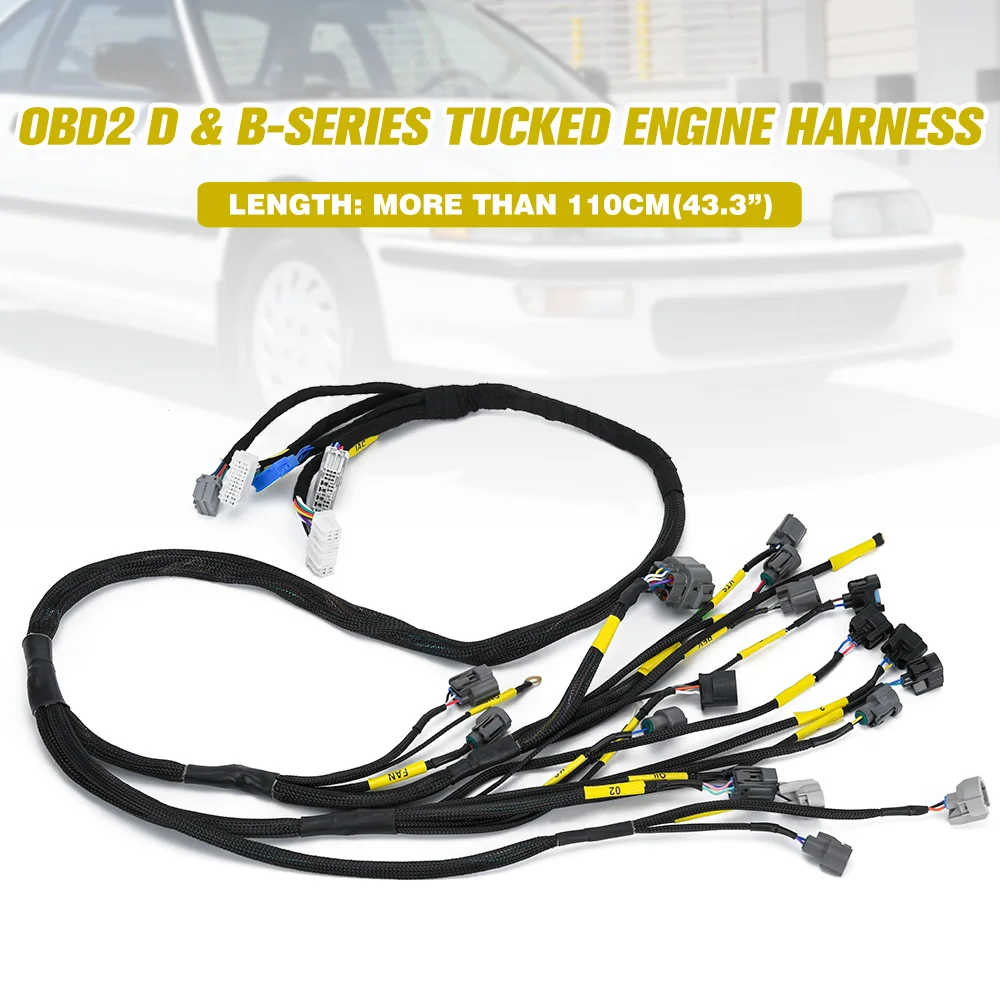

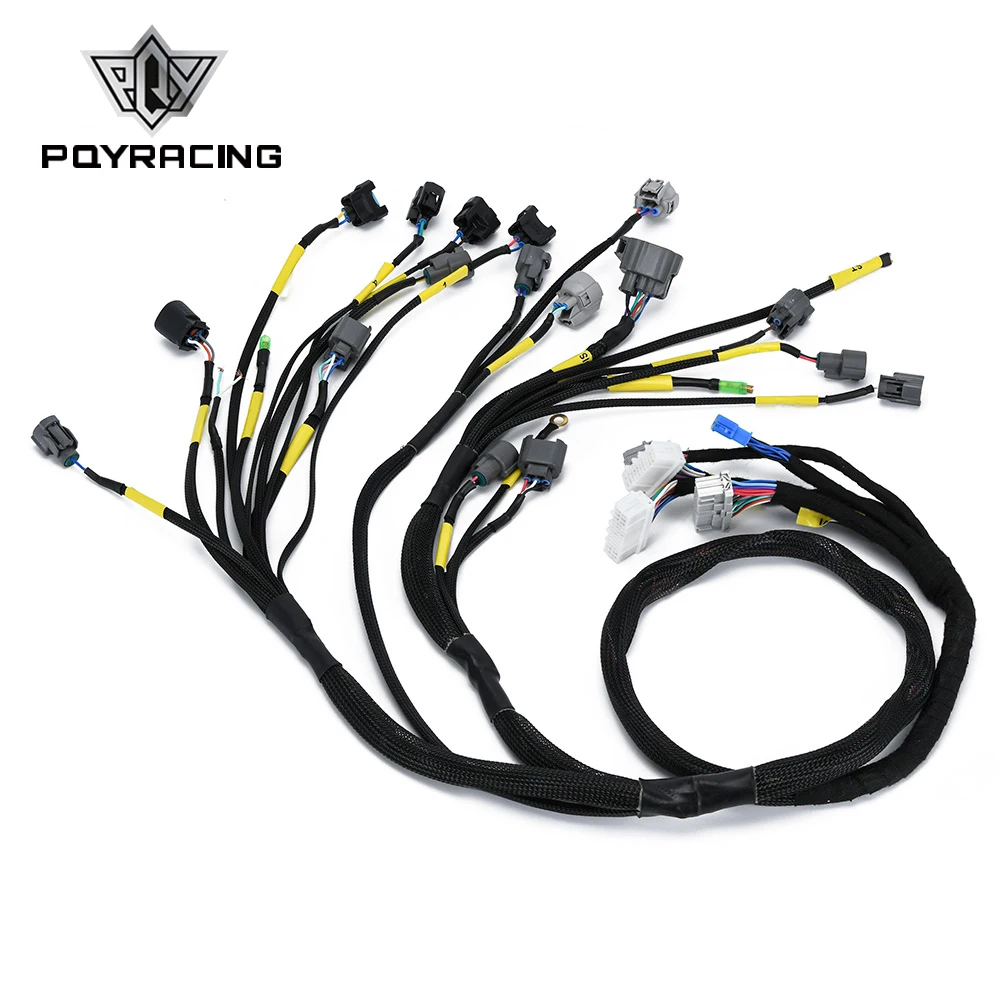

Este arnes de motor esta pensado para proyectos Honda en los que se busca ordenar el cableado y ocultar parte de la instalacion dentro del vano motor. Su aplicacion principal se encuentra en Civic, CR-X del Sol, Integra y otros modelos de la epoca equipados con motores B16, B18 o D16, especialmente cuando se realiza un cambio de motor o una conversion entre configuraciones OBD1 y OBD2.
La ventaja practica de este tipo de arnes no es aumentar la potencia ni modificar el funcionamiento mecanico del motor, sino facilitar una instalacion mas limpia y organizada. En un proyecto de restauracion o preparacion, retirar cableado innecesario de la zona mas visible del vano ayuda a mejorar el acabado final y reduce el riesgo de que algun cable quede cerca de colectores, correas o elementos moviles.
Calidad de fabricacion y materiales

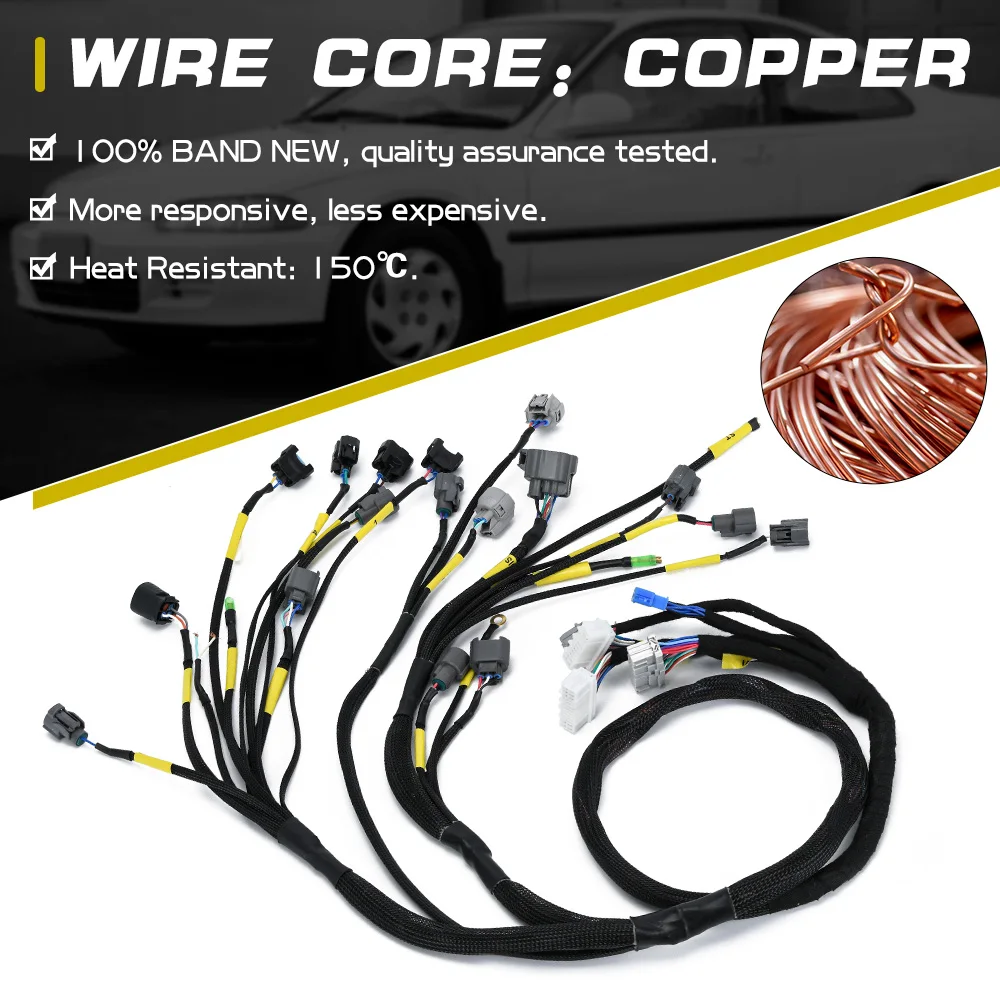

El conjunto utiliza conductores de cobre y carcasas plasticas para los conectores. El cobre es una eleccion adecuada para este tipo de instalacion porque ofrece buena conductividad y permite mantener secciones de cable razonables sin introducir una resistencia excesiva en los circuitos de sensores, inyectores o actuadores.
Los puntos que mas importancia tienen en un arnes de este tipo son la calidad del engaste, el aislamiento y la retencion de los terminales dentro de cada conector. A simple vista, el resultado debe valorarse menos por la cantidad de cables y mas por la precision de cada conexion. Un terminal mal crimpado puede provocar fallos intermitentes muy dificiles de diagnosticar, sobre todo en señales como el sensor MAP, el TPS, la temperatura del refrigerante o el control de ralenti.

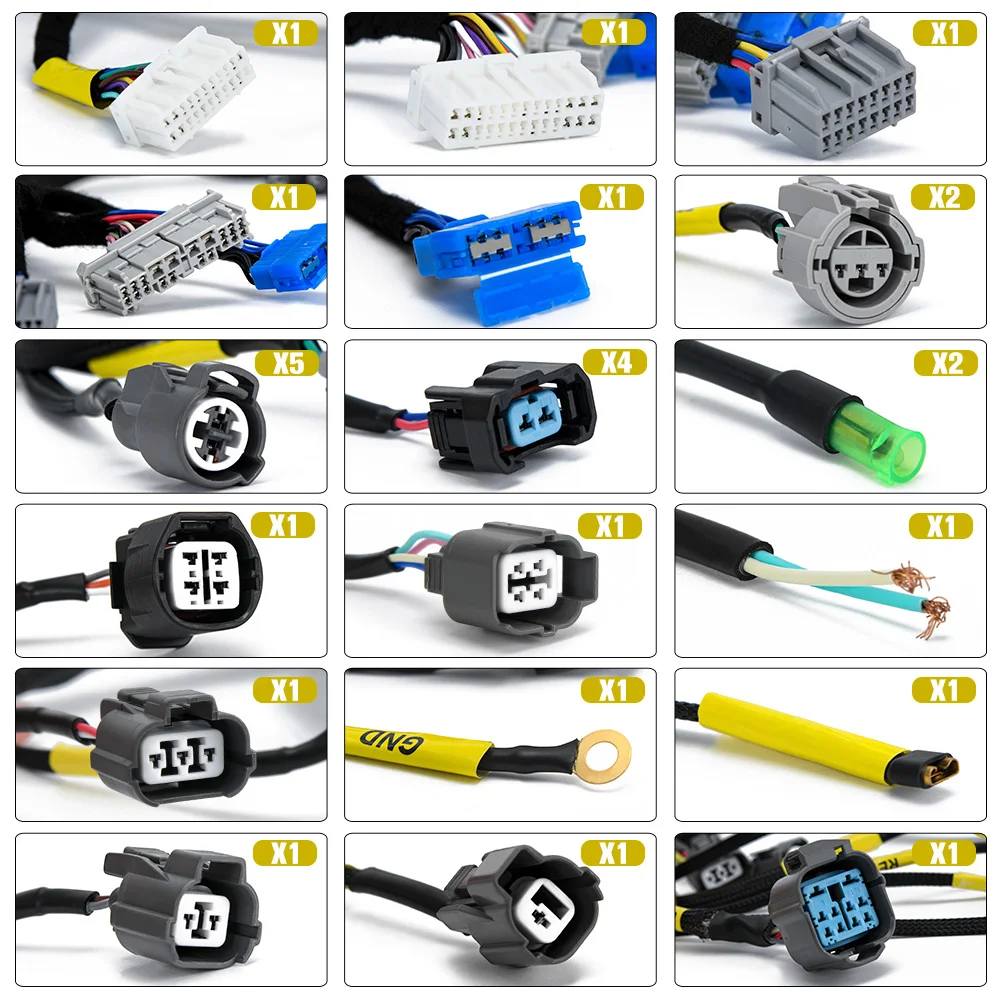

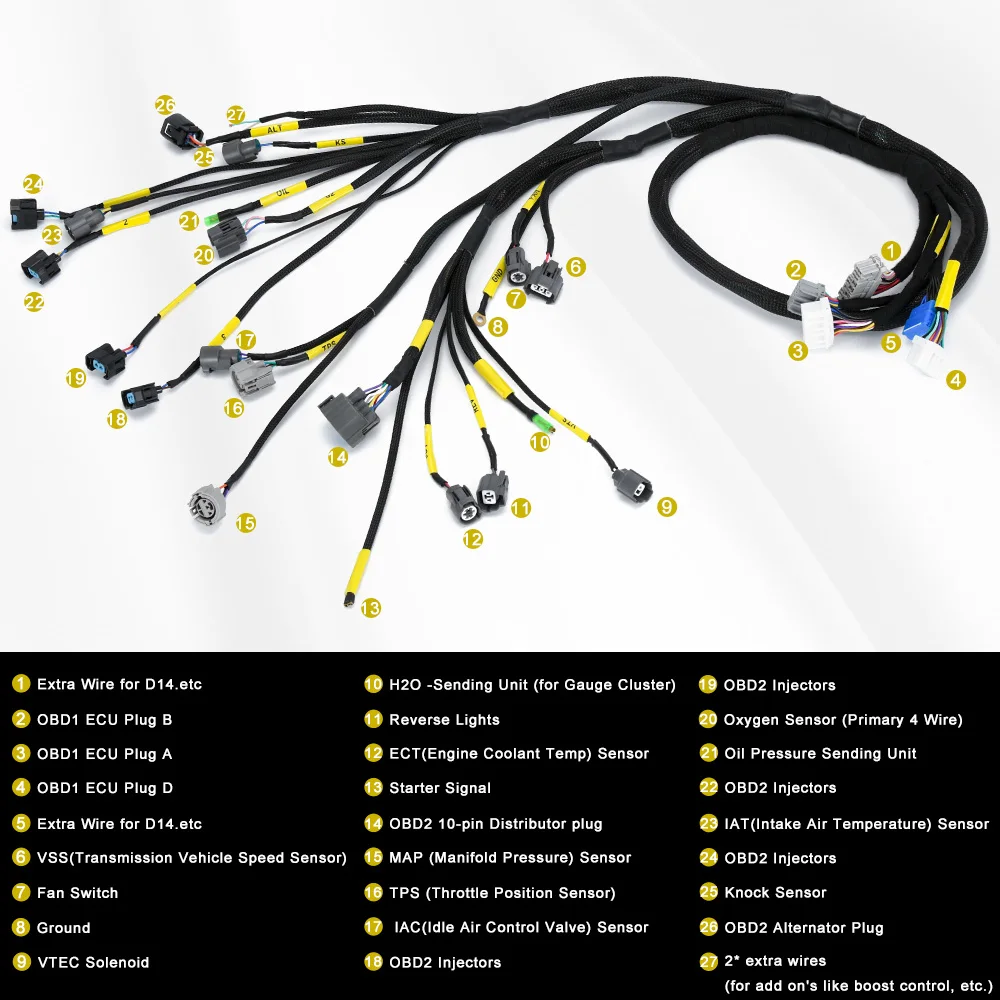

El conjunto contempla conexiones para inyectores OBD2, alternador, distribuidor, sensor MAP, TPS, valvula de control de ralenti, temperatura del refrigerante, presion de aceite, solenoide VTEC y sonda lambda de cuatro cables. Esta cobertura resulta interesante para configuraciones Honda habituales, aunque no debe interpretarse como una garantia de compatibilidad universal entre todos los motores de las series B y D.
Montaje y compatibilidad
El montaje requiere bastante mas atencion que la simple sustitucion de un cableado original. Antes de desmontar el arnes antiguo, recomiendo fotografiar cada recorrido, identificar las masas y etiquetar los conectores. Tambien conviene comprobar el pinout de la ECU, ya que dos vehiculos aparentemente similares pueden utilizar distribuciones diferentes debido al año, el motor, el mercado de origen o la norma OBD instalada.
La compatibilidad debe verificarse comparando tres elementos:

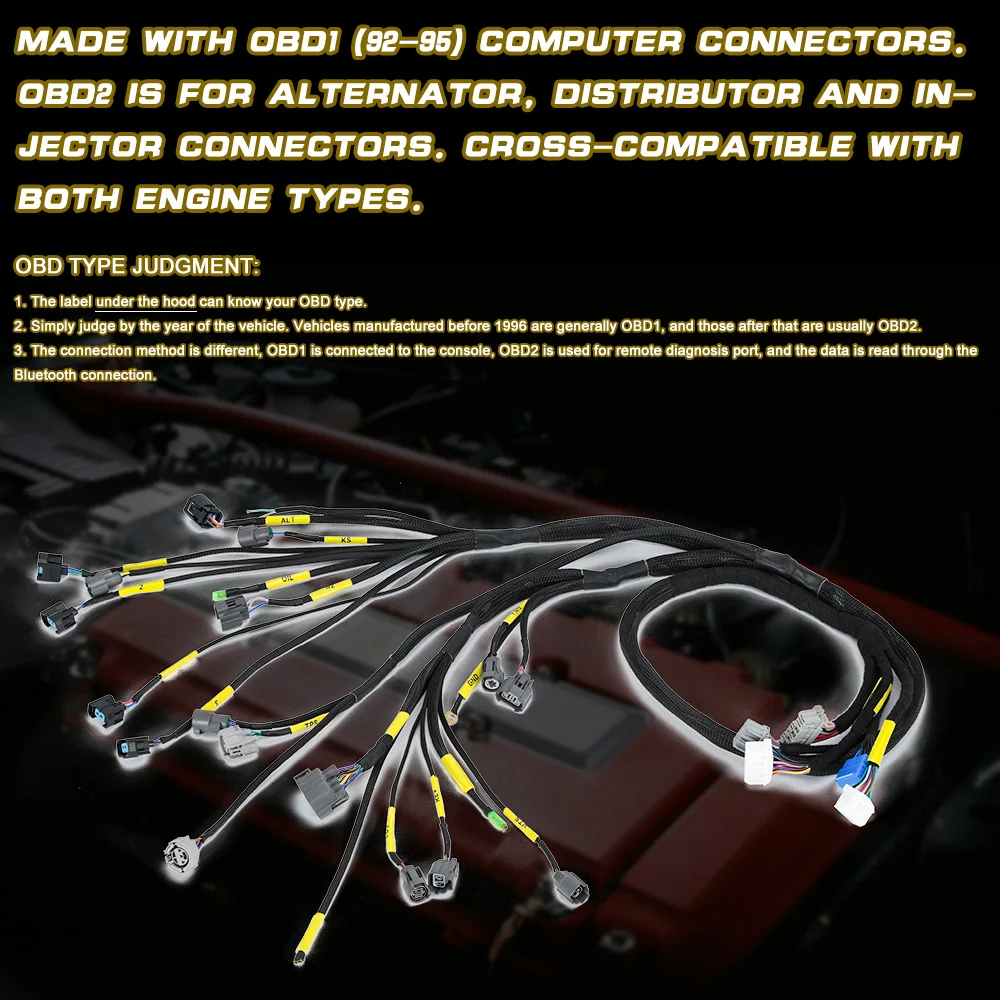

- Tipo de ECU y configuracion OBD1 u OBD2.
- Forma, numero y posicion de los conectores.
- Motor instalado y accesorios concretos, especialmente distribuidor, alternador, inyectores y sistema VTEC.
En un Civic de los años noventa con motor D16, el arnes puede encajar mecanicamente y, aun asi, presentar diferencias en sensores o en la gestion de emisiones. En un Integra con B16 o B18 ocurre algo parecido: el bloque y muchos actuadores pueden compartir arquitectura, pero la ECU y el cableado no siempre son intercambiables sin revisar cada circuito.
No se incluye una guia de instalacion, por lo que no lo considero un producto apropiado para alguien que nunca haya trabajado con cableado de motor. La instalacion debe hacerse con el negativo de la bateria desconectado y con especial cuidado en las masas de motor y chasis. Una vez conectado todo, verificaria continuidad con un multimetro antes de arrancar. Tambien revisaria que ningun tramo quede tensado, aplastado o expuesto directamente al calor del colector de escape.
Rendimiento y resultado final
Cuando la correspondencia entre arnes, ECU y motor es correcta, el resultado esperado es una instalacion mas recogida y con un aspecto mucho mas ordenado que el cableado original. La mejora visual se aprecia especialmente en compartimentos de motor restaurados, swaps B16 o B18 y preparaciones en las que se han reubicado componentes auxiliares.
El rendimiento no aumenta por utilizar este arnes. Su funcion es mantener correctamente las señales de los sensores y la alimentacion de los actuadores. Por tanto, un montaje bien realizado debe conservar un arranque estable, un ralenti regular, una lectura coherente del TPS y del MAP, una carga correcta del alternador y el funcionamiento adecuado del sistema VTEC cuando corresponda.
Tras la instalacion, recomiendo comprobar primero que existe presion de combustible y que no hay cortocircuitos. Despues conviene revisar la lectura de temperatura, el funcionamiento del ralenti, la carga del alternador y cualquier codigo de averia almacenado. Un fallo de conexion en la sonda lambda o en el sensor de temperatura puede provocar problemas de mezcla y consumo aunque el motor arranque con normalidad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite conseguir un vano motor mas limpio y ordenado.
- Cubre sensores y actuadores habituales de motores B16, B18 y D16.
- Puede resultar util en cambios de motor y conversiones entre OBD1 y OBD2.
- El uso de conductores de cobre es adecuado para circuitos de alimentacion y señal.
- Evita tener que adaptar individualmente cada conexion cuando la configuracion coincide.
Aspectos mejorables:
- La compatibilidad no es universal dentro de los Civic e Integra de 1992 a 2000.
- La ausencia de una guia de instalacion complica el montaje.
- No incluye sensores, ECU ni otros componentes del sistema de gestion.
- Se echa en falta una identificacion detallada de terminales y un esquema electrico.
- La calidad final depende mucho de comprobar el pinout antes de aplicar corriente.
Frente a un arnes original usado, ofrece una solucion mas limpia para un proyecto de preparacion. Frente a un arnes fabricado a medida por un especialista, normalmente exigira mas comprobaciones y dejara menos margen para configuraciones muy modificadas.
Veredicto del experto
Lo considero una opcion practica para un proyecto Honda con motor B16, B18 o D16 cuando se busca ocultar y reorganizar el cableado sin fabricar todo el arnes desde cero. No lo compraria basandome unicamente en el modelo del coche: confirmaria siempre la ECU, el tipo OBD, los conectores y el equipamiento del motor.
Su mayor valor esta en la limpieza de la instalacion y en la simplificacion de un swap compatible. Su principal limitacion es que no sustituye al conocimiento del esquema electrico Honda. Con una comprobacion previa de continuidad, una correcta gestion de masas y una proteccion adecuada frente al calor, puede ofrecer un resultado fiable y profesional.
