Análisis de Experto
Experto verificado
Análisis general del producto
He montado este tipo de arnés en varios proyectos Honda de los años noventa, principalmente Civic e Integra con motores D16, B16 y B18, y la conclusión general es clara: resulta una solución práctica para sustituir un cableado envejecido sin tener que reconstruir cada circuito desde cero.

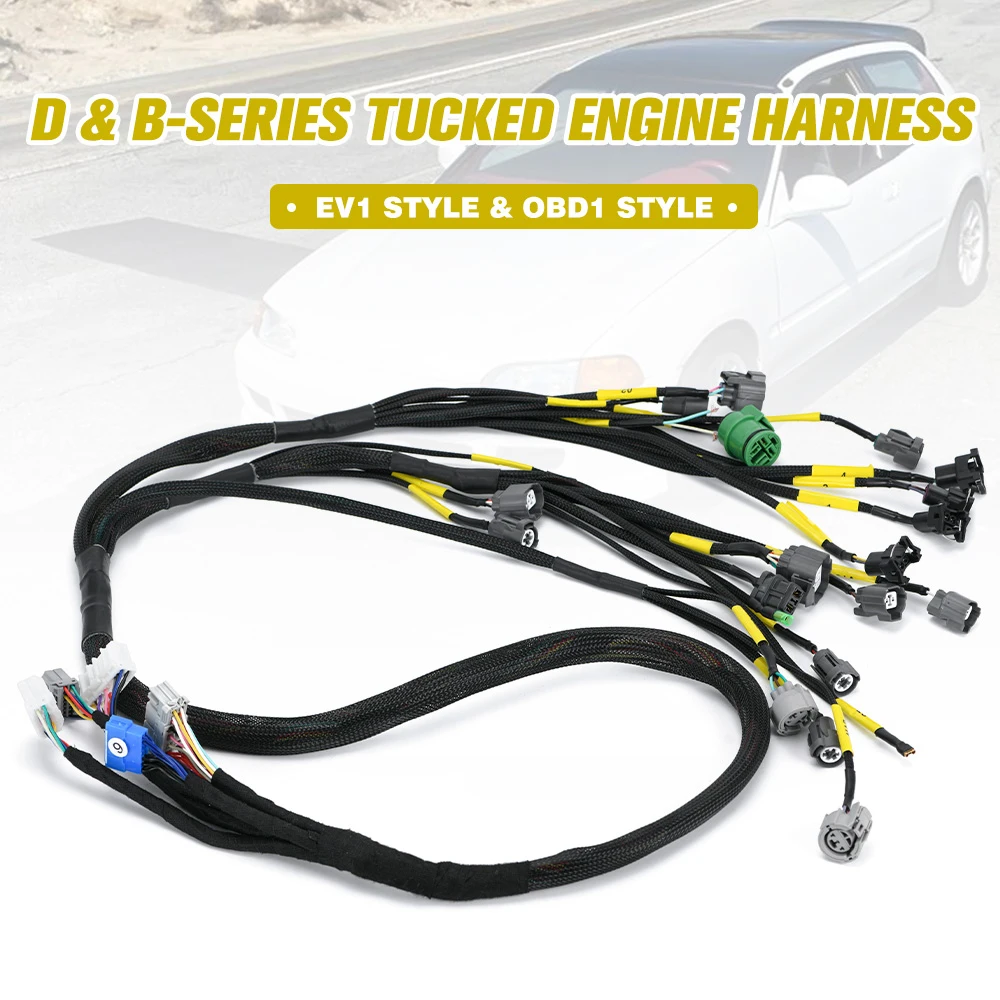

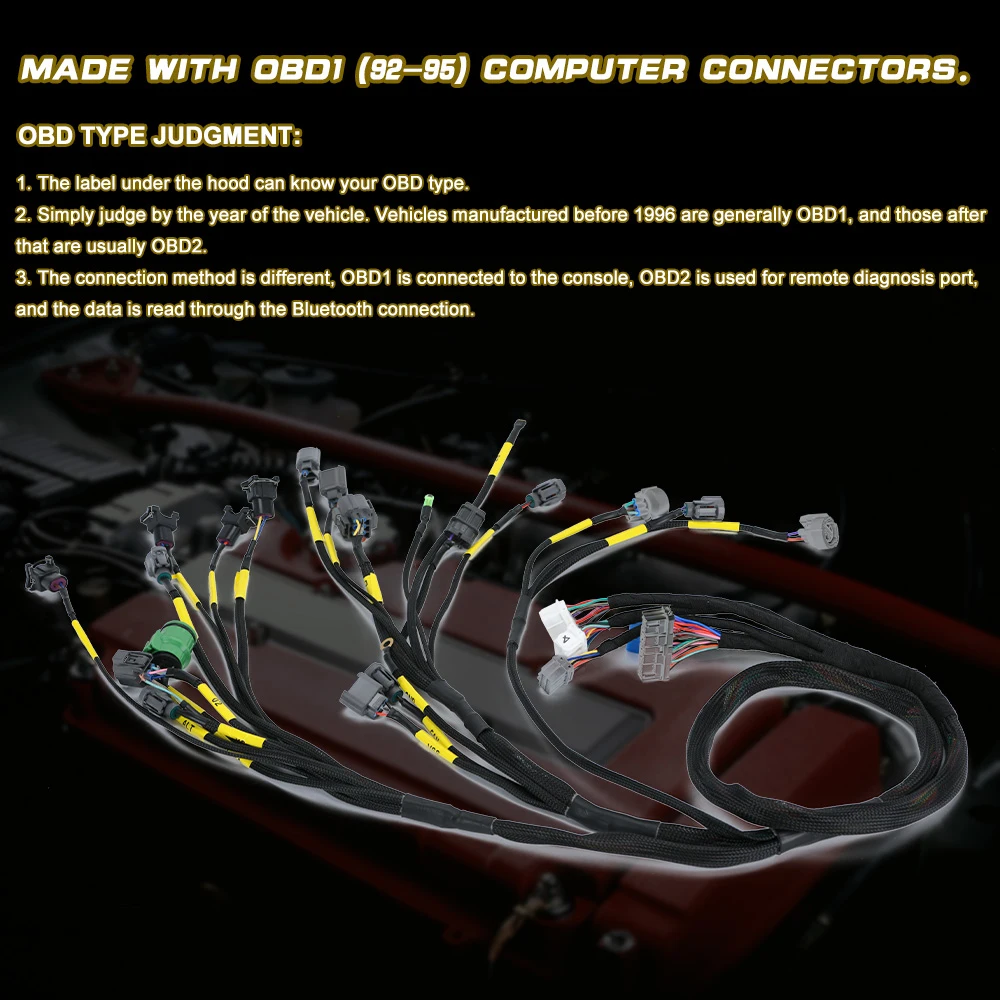

El planteamiento está orientado a instalaciones OBD1 y a configuraciones con el vano motor ordenado o parcialmente oculto. La distribución de las ramas permite acercar el cableado a los distintos sensores y actuadores sin dejar grandes tramos sueltos, algo especialmente útil en preparaciones atmosféricas, conversiones VTEC y restauraciones en las que se busca eliminar empalmes antiguos.
No es un arnés universal ni una pieza válida para cualquier Honda de esa época. La referencia del vehículo, el año, la centralita y la configuración concreta del motor son determinantes. En estos coches, pequeñas diferencias entre versiones japonesas, europeas o americanas pueden afectar a la posición de algunos conectores.
Calidad de fabricación y materiales

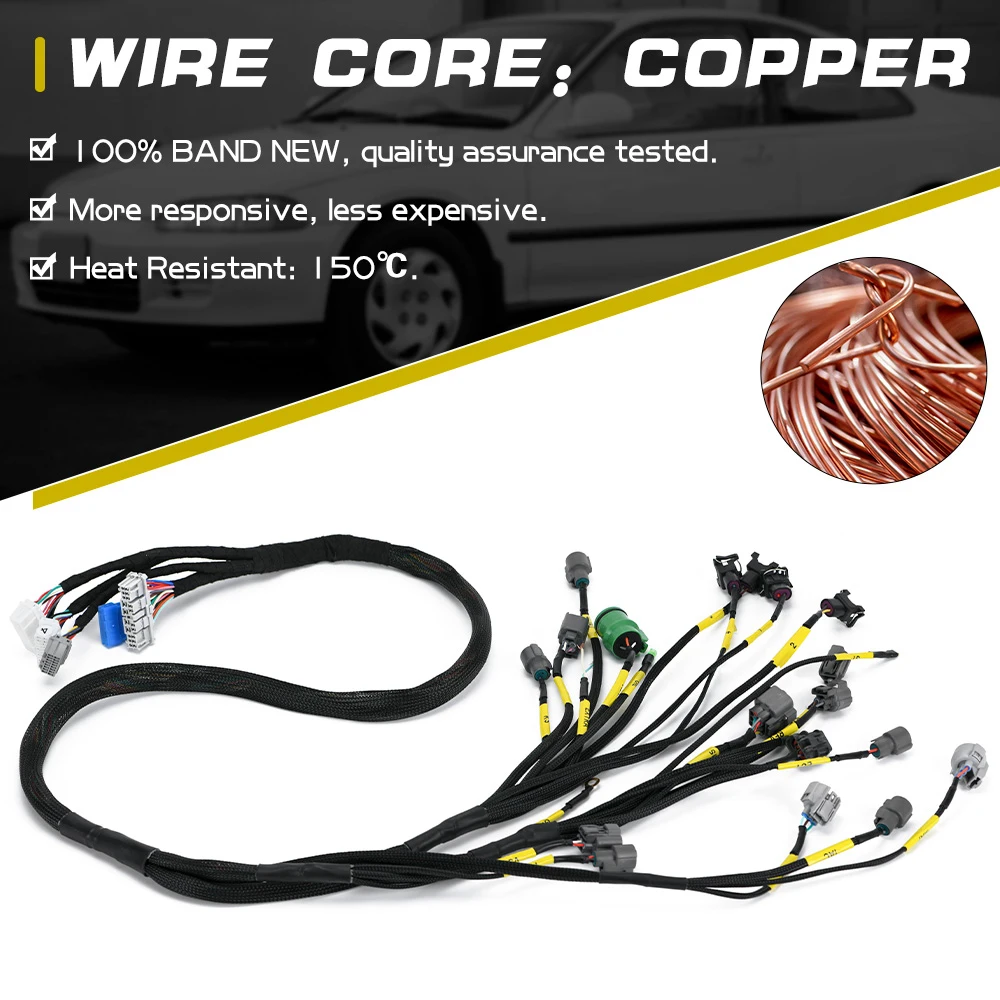

El cableado utiliza conductores con recubrimiento de PET y una resistencia térmica máxima indicada de 150 °C. En la práctica, esta característica ofrece un margen razonable para trabajar cerca de culata, colector de admisión y zonas próximas al escape, aunque no conviene colocar ningún tramo directamente sobre componentes calientes ni confiar únicamente en la funda del cable.

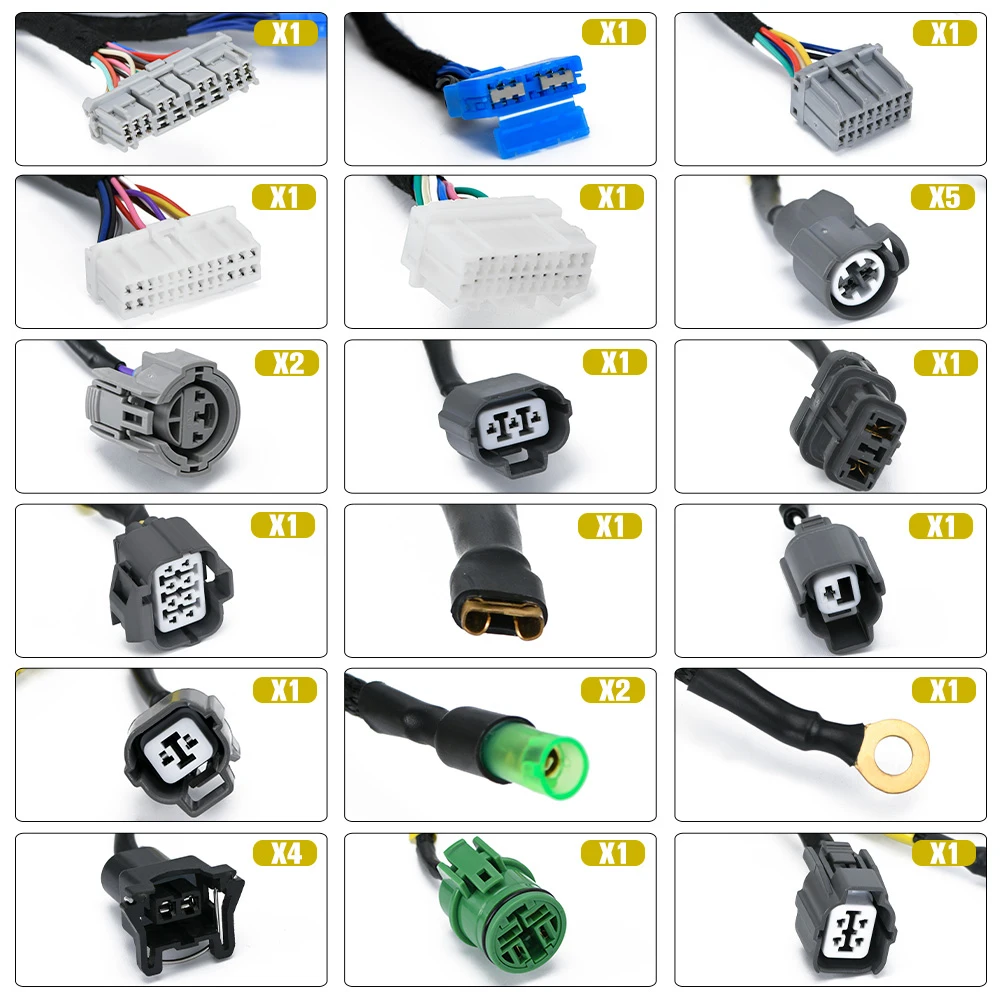

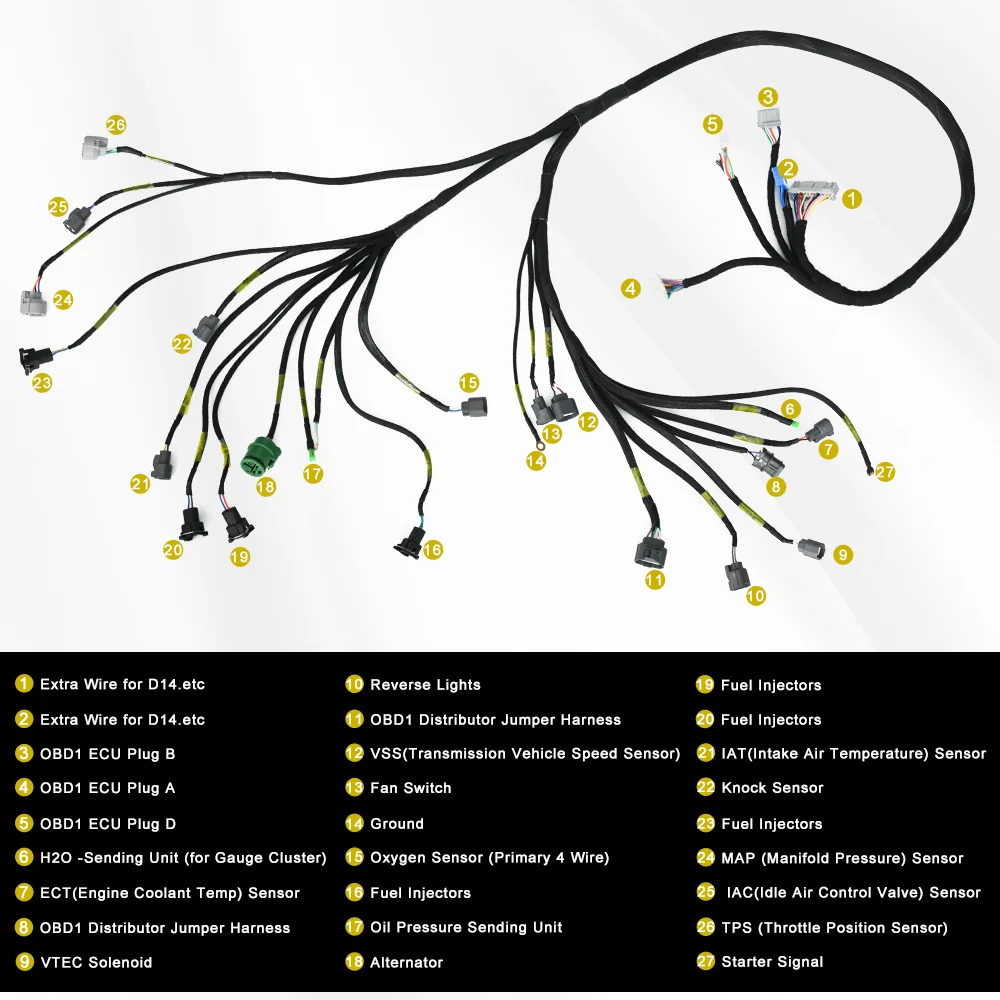

El acabado general es correcto para un arnés de sustitución de coste contenido. Los conectores están preparados para los elementos habituales del sistema OBD1: inyectores, sensor MAP, TPS, control de ralentí, sonda lambda primaria de cuatro cables, alternador, sensor de detonación, VTEC, temperatura del refrigerante, presión de aceite, velocidad, marcha atrás y ventilador, entre otros.
A diferencia de un cableado original Honda nuevo o de una instalación artesanal de competición con materiales de mayor especificación, aquí conviene revisar con atención el crimpado, la sujeción de las fundas y la protección en los puntos donde el mazo cambia de dirección. Antes de instalarlo definitivamente, recomiendo comprobar la continuidad de cada circuito con un multímetro y comparar la disposición de los conectores con el esquema eléctrico del vehículo.
Montaje y compatibilidad
La instalación es aproximadamente un 95 % plug and play cuando el coche mantiene una configuración compatible. En un Civic de quinta generación con D16 y centralita OBD1, la mayor parte del trabajo consiste en retirar el arnés antiguo, presentar el nuevo mazo y conectar cada ramal en su posición. En una conversión a B16 o B18, el montaje resulta igualmente directo siempre que se utilicen los sensores, la admisión y la gestión electrónica correspondientes.
La expresión “casi plug and play” es importante. No incluye el cableado de carga, por lo que el positivo principal, las conexiones de batería, alternador y distribución de potencia deben resolverse por separado. También hay que prestar atención a los cables de masa: una masa deficiente puede provocar fallos de ralentí, lecturas erráticas de sensores o problemas de arranque difíciles de diagnosticar.
Este arnés requiere inyectores de alta impedancia y no debe conectarse a un sistema que utilice caja de resistencias. Antes de comprarlo, comprobaría el VIN, la referencia de la ECU, el tipo de inyectores y la configuración de la instalación original. En conversiones entre OBD1 y OBD2, un adaptador por sí solo no siempre soluciona las diferencias de sensores, alternador, distribuidor o sistema de emisiones.
Rendimiento y resultado final
En un Civic preparado para uso de calle y tandas ocasionales, el resultado más apreciable fue la eliminación de falsos contactos y fallos intermitentes causados por un mazo original endurecido por el calor. El motor arrancó con normalidad, mantuvo un ralentí estable y permitió recuperar correctamente las funciones de VTEC, ventilador, sensor MAP y sonda lambda, siempre que los componentes conectados estuvieran en buen estado.
En otro proyecto con un B18, el cableado permitió ordenar mucho mejor el vano motor. La longitud de las ramas era adecuada para evitar bucles excesivos, aunque en una instalación muy escondida o con componentes desplazados puede ser necesario modificar la sujeción y proteger algunos tramos con funda adicional.
El arnés no aumenta la potencia por sí mismo. Su ventaja está en proporcionar una alimentación y una señal fiables, reducir empalmes improvisados y facilitar el diagnóstico posterior. Si el motor presenta tirones o errores después del montaje, conviene revisar primero masas, alimentación de la ECU, continuidad de los sensores y orientación de los conectores antes de atribuir el problema al cableado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:

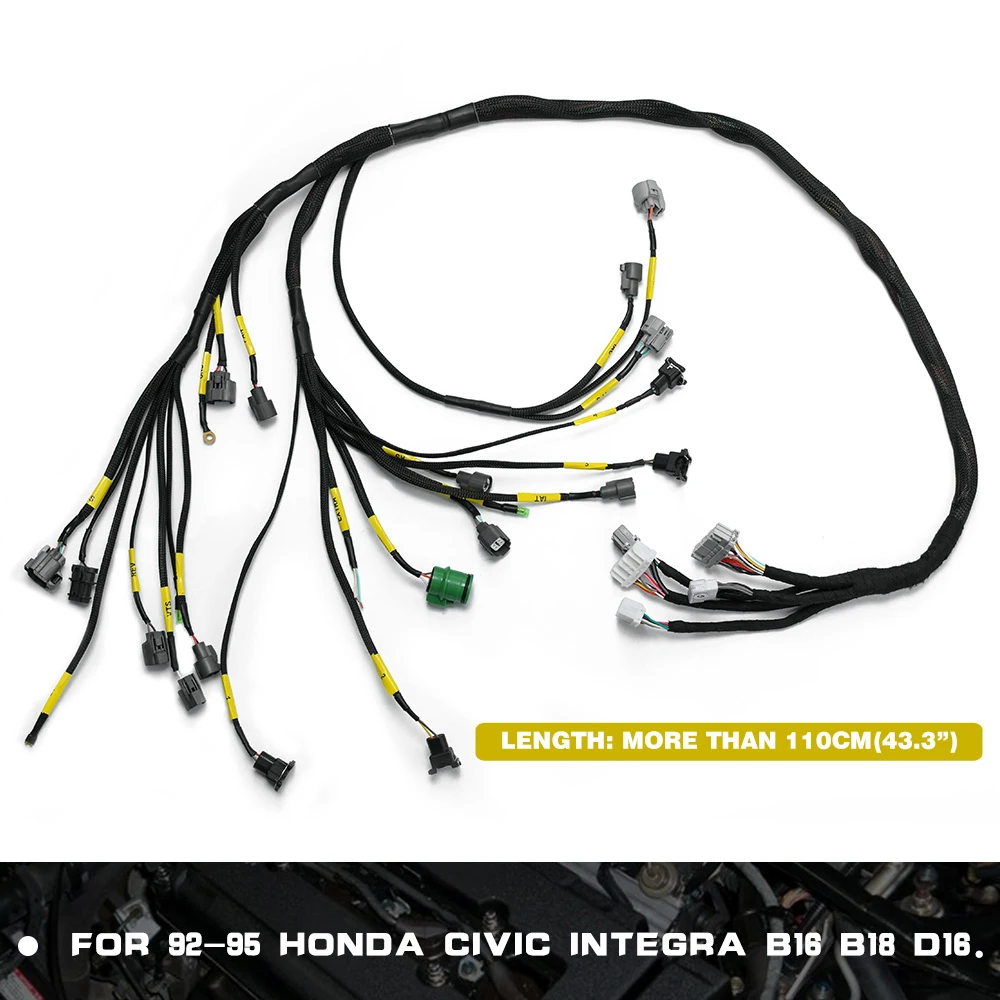

- Compatible con configuraciones OBD1 habituales de Civic e Integra de 1992 a 1995.
- Permite trabajar con motores D16, B16 y B18 compatibles.
- Incluye conexiones para los principales sensores y actuadores del motor.
- Recubrimiento de PET con resistencia térmica especificada de hasta 150 °C.
- Reduce considerablemente el tiempo frente a fabricar un arnés completo desde cero.
- Ayuda a conseguir un vano motor más limpio y ordenado.
Aspectos mejorables:
- El cableado de carga no está incluido.
- La compatibilidad real depende de la ECU, el VIN y la configuración exacta.
- No sirve para inyectores de baja impedancia con caja de resistencias.
- Puede requerir pequeños ajustes de guiado, sujeción o longitud en conversiones especiales.
- Sería conveniente disponer de un esquema de pines detallado y específico para cada variante.
Frente a un arnés original usado, ofrece la ventaja de partir de un cableado nuevo y sin el deterioro acumulado por aceite, humedad y ciclos térmicos. Frente a una instalación de competición hecha a medida, resulta menos flexible, pero también bastante más rápida y económica de montar.
Veredicto del experto
Lo considero una opción razonable para renovar el cableado de un Honda OBD1 destinado a calle, restauración o preparación amateur. Su principal virtud es simplificar una tarea que, con un arnés original deteriorado, puede consumir muchas horas de diagnóstico y reparación.
No lo instalaría sin verificar previamente la ECU, los inyectores, el VIN y el esquema eléctrico del vehículo. Con esas comprobaciones realizadas, una buena gestión de masas, protección térmica adicional en las zonas críticas y una prueba de continuidad antes del primer arranque, puede ofrecer un resultado fiable y limpio. La relación entre coste, tiempo de instalación y mejora de la instalación eléctrica es favorable, siempre que se entienda que no sustituye al cableado de carga ni a una adaptación eléctrica completa en conversiones fuera de configuración.
