Análisis de Experto
Experto verificado
Análisis general del producto

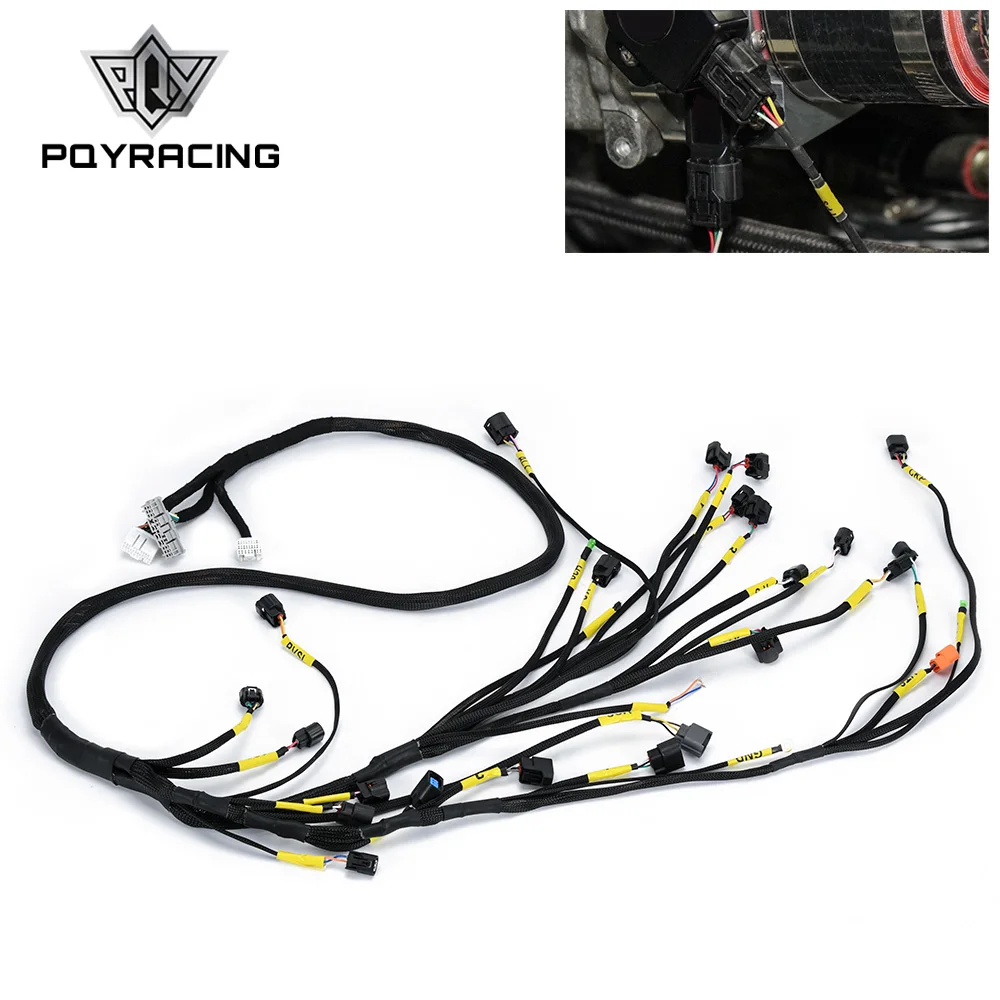

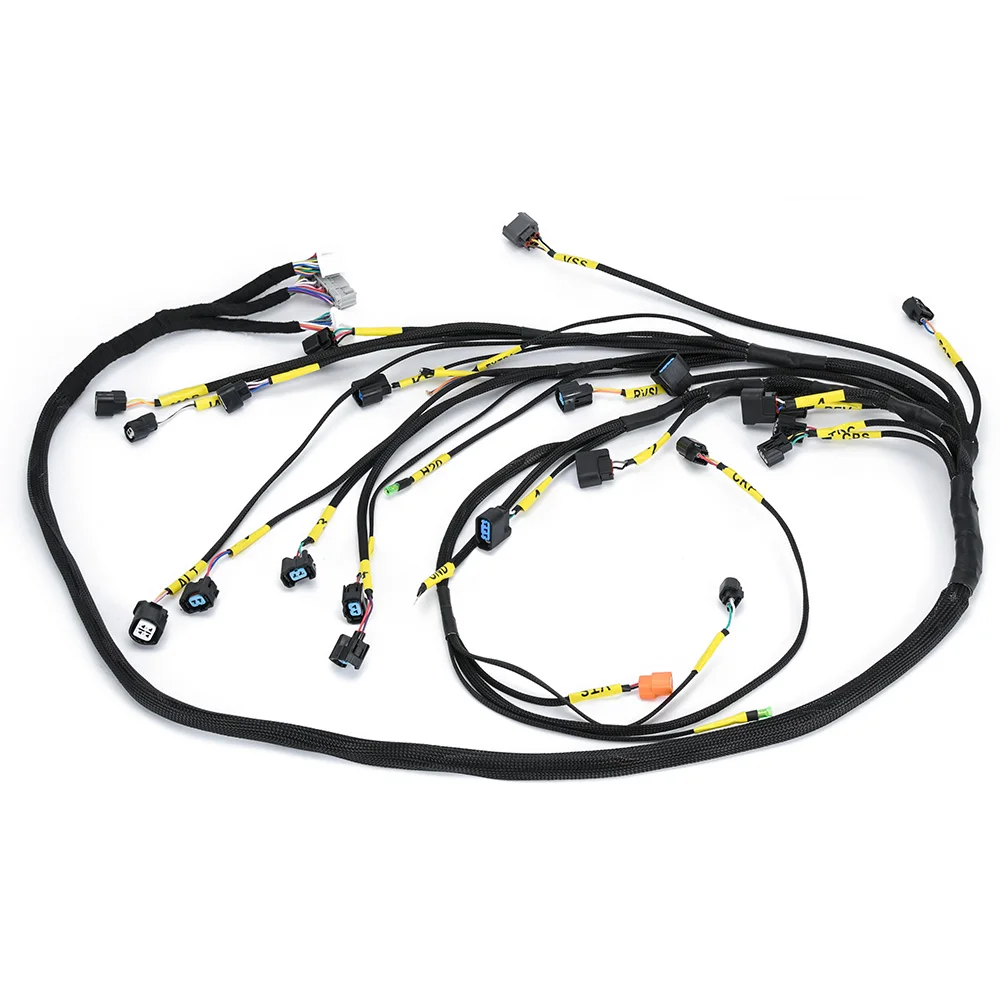

El arnés de motor doblado para conversiones K20 y K24 está planteado como una solución de sustitución para proyectos Honda y Acura con configuración K-swap. Su principal ventaja es que parte de una distribución de cableado ya adaptada al vano motor de determinadas carrocerías, en lugar de obligar a prolongar y reorganizar cada circuito desde cero.
En una conversión de este tipo, el arnés no debe valorarse únicamente por el número de conectores incluidos. También son importantes la longitud de cada ramal, el recorrido previsto, la posición de los empalmes, la protección frente al calor y la correspondencia entre sensores, centralita y transmisión. En este caso, el producto resulta interesante para Civic EP3 de 2001 a 2005, Acura RSX de 2002 a 2004 y determinados montajes con motores K24, siempre que se comprueben previamente la ECU, la caja de cambios y los accesorios instalados.
No es un kit universal para cualquier K-swap. La ausencia de cableado para VTEC, EVAP, aire acondicionado y conectores de ECU obliga a considerarlo una base de instalación, no un sistema completamente terminado.
Calidad de fabricación y materiales

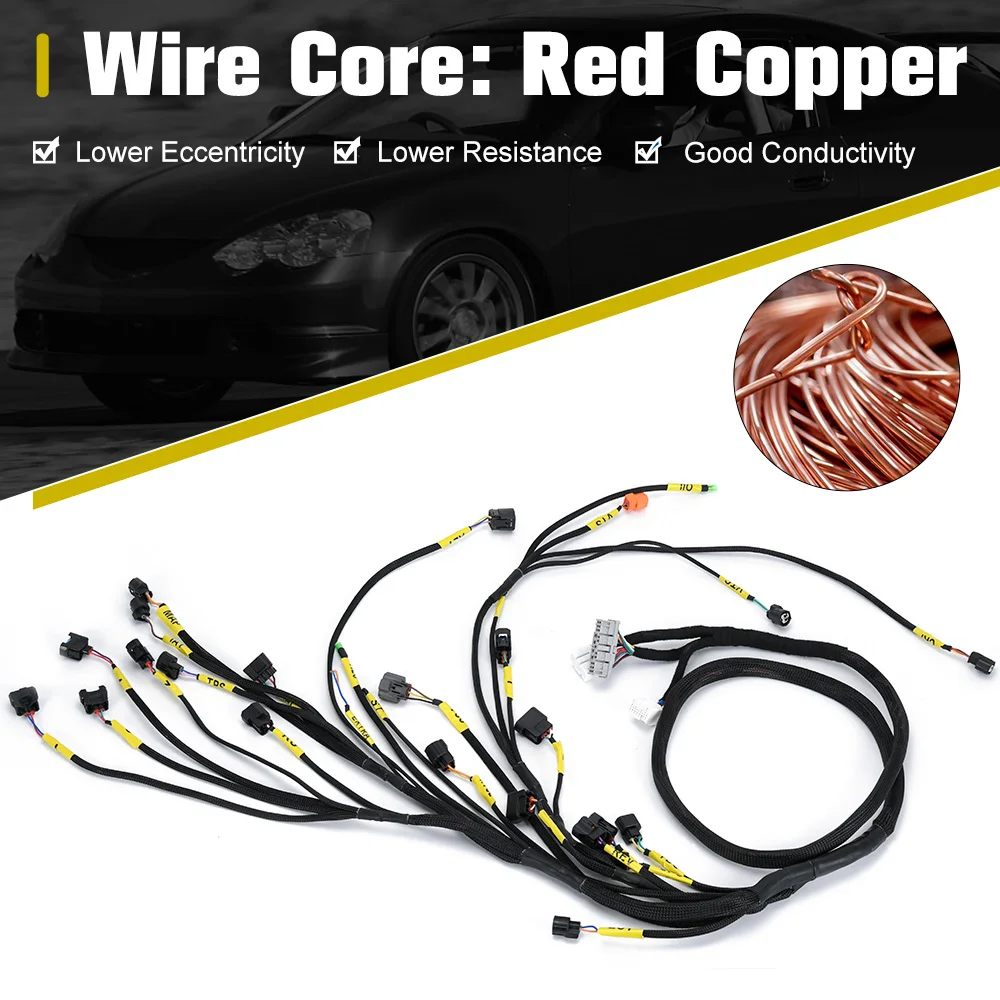

El conjunto utiliza conductores de cobre y carcasas plásticas de ABS, una combinación habitual en cableados de sustitución para compartimentos de motor. El cobre ofrece una conductividad adecuada para sensores, actuadores y alimentación, mientras que el ABS proporciona una resistencia razonable frente a vibraciones, humedad y agentes químicos habituales del vano motor.
La protección térmica indicada, con un rango de trabajo de entre -55 °C y 150 °C, es suficiente para la mayoría de zonas del compartimento, aunque conviene evitar que el mazo quede apoyado directamente sobre colectores, tubos de escape o pantallas térmicas. En cualquier instalación K-swap recomiendo conservar los soportes originales y añadir funda térmica en los tramos próximos a fuentes de calor.

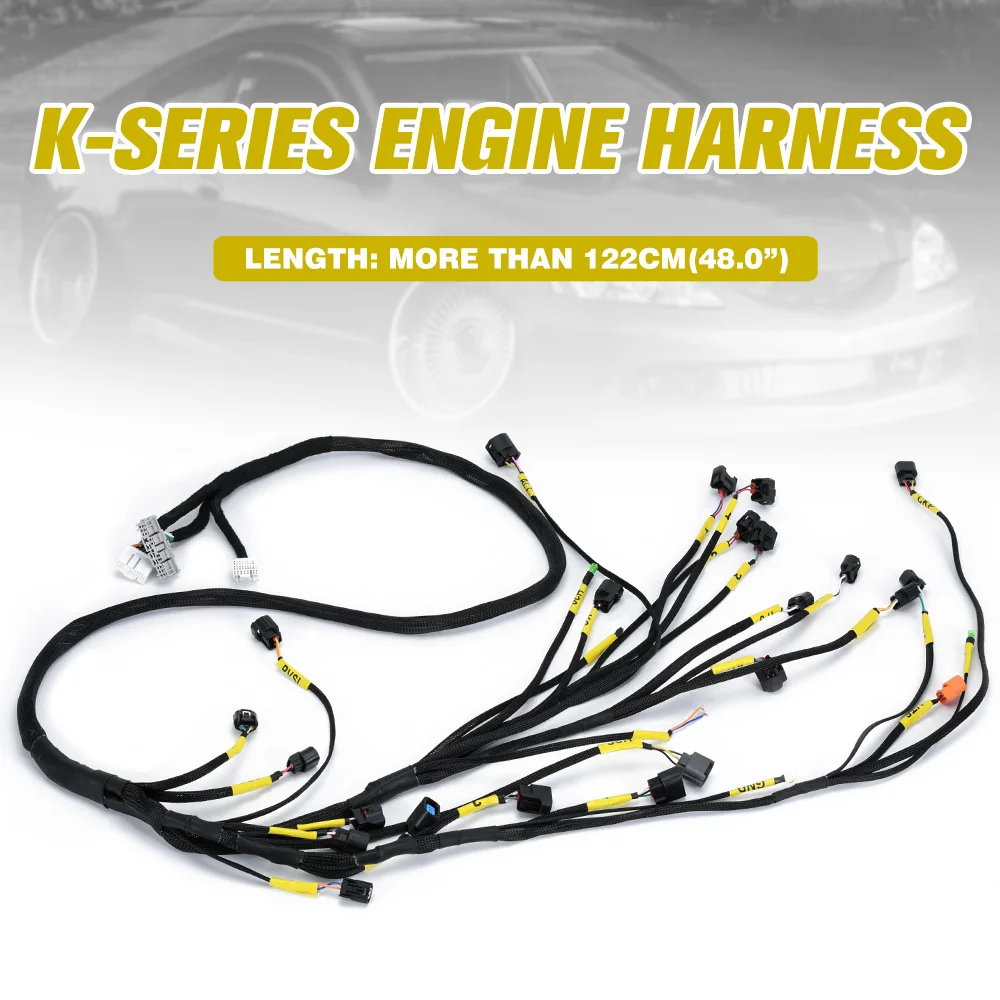

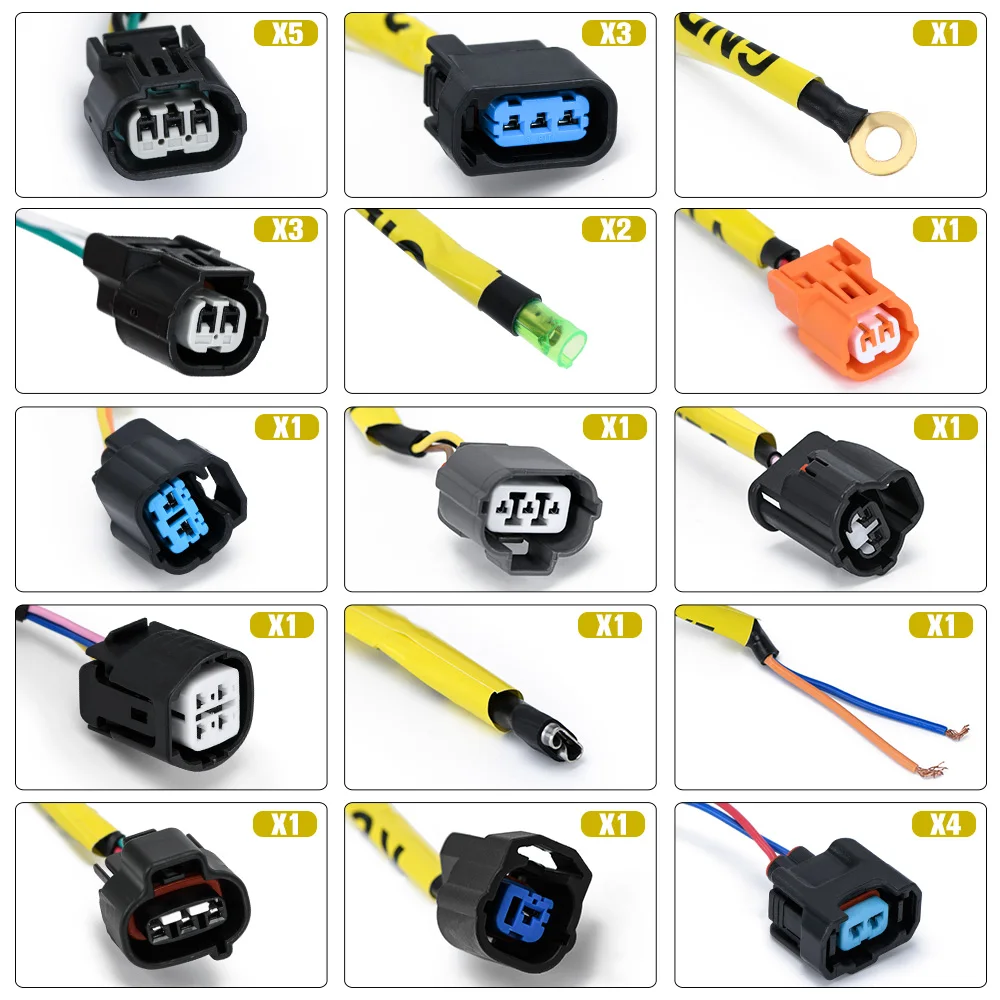

Los conectores identificados simplifican bastante el montaje y reducen la posibilidad de confundir sensores con funciones parecidas. Aun así, las etiquetas no sustituyen a una comprobación eléctrica. Antes de cerrar el mazo, revisaría continuidad, masa, alimentación de referencia y ausencia de cortocircuitos entre terminales.
Montaje y compatibilidad
El montaje es razonablemente sencillo para quien conozca el cableado Honda, pero no lo consideraría apropiado para una instalación improvisada. La compatibilidad depende de varios elementos:
- Carroceria y ano del vehiculo.
- Motor K20 o K24 concreto.
- Tipo de caja de cambios.
- Frecuencia y configuracion del sensor VSS.
- Centralita y conectores disponibles.
- Presencia o ausencia de VTEC, EVAP y aire acondicionado.
La longitud prevista para sensores VSS de baja y alta frecuencia aporta cierta flexibilidad. En transmisiones de alta frecuencia puede ser necesario modificar el conector, por lo que conviene comprobar el sensor antes de montar definitivamente el arnés. Un error en esta parte puede provocar lecturas incorrectas de velocidad, fallos de gestión o problemas relacionados con la estrategia de ralentí y carga del motor.

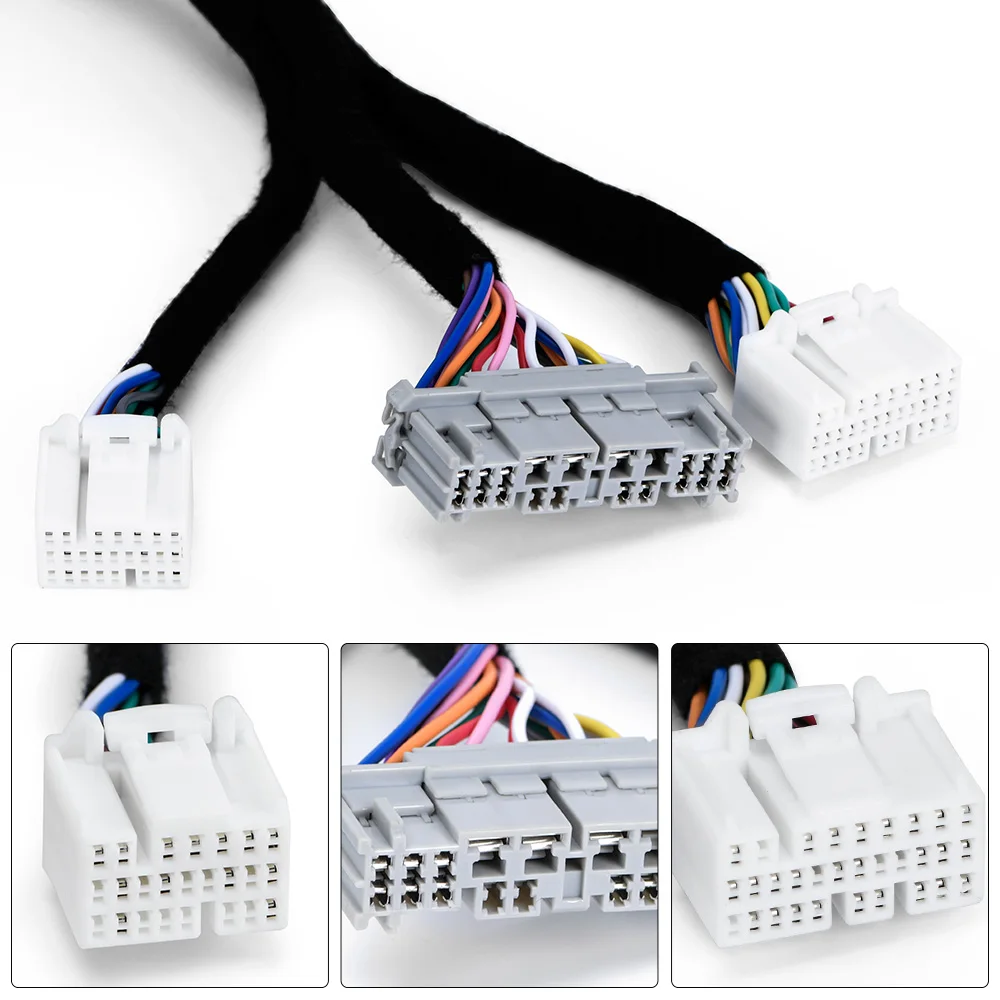

También hay que tener presente que no se incluyen los conectores del lado de la ECU. Esta carencia es importante: quien compre el arnés debe disponer de los conectores adecuados y conocer el esquema eléctrico de su combinación de motor, centralita y carroceria. En un Civic EG, EK, CRX o Integra adaptado, la instalación puede requerir más trabajo que en un EP3 o RSX con una configuración cercana a la original.
Rendimiento y resultado final
Un arnés bien organizado mejora la fiabilidad de una conversión porque reduce empalmes, prolongaciones y zonas de cable expuestas. También facilita futuras tareas de mantenimiento: localizar un conector identificado resulta mucho más rápido que seguir un cableado artesanal envuelto en cinta.
En un uso de calle, con arranques frecuentes, humedad y temperaturas elevadas en el vano, la protección de los materiales debería ser suficiente siempre que el tendido se realice correctamente. En vehículos destinados a tandas o conducción exigente, prestaría especial atención a la fijación. Las vibraciones de un motor K20 o K24 y el movimiento del conjunto propulsor pueden acabar dañando un ramal mal sujeto, aunque los conductores y conectores sean adecuados.
El resultado final dependerá más de la calidad del montaje que del propio arnés. Es imprescindible mantener distancia respecto al escape, evitar radios de curvatura demasiado cerrados y dejar holgura suficiente junto a la caja de cambios, el cuerpo de mariposa y los sensores sometidos a movimiento.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Distribución orientada a conversiones K-swap concretas.
- Conectores identificados para reducir errores durante el montaje.
- Conductores de cobre y carcasas resistentes a las condiciones habituales del vano motor.
- Longitud compatible con distintas configuraciones de sensor VSS.
- Menor necesidad de fabricar un arnés completo desde cero.
Aspectos mejorables:
- No incluye los conectores del lado de la ECU.
- Carece de conexiones para VTEC, EVAP y aire acondicionado.
- La compatibilidad con K24 no es general y debe verificarse circuito por circuito.
- Puede requerir modificaciones en el conector del VSS de alta frecuencia.
- No está destinado a vehículos RHD ni a configuraciones RWD.
- La información de aplicación debería acompañarse de un esquema de pines detallado para evitar dudas.
Frente a un arnés fabricado a medida, ofrece un coste y un tiempo de instalación potencialmente menores, pero normalmente proporciona menos flexibilidad. Un cableado artesanal de calidad permite integrar todos los accesorios y adaptar exactamente la ECU elegida, aunque exige más horas, más comprobaciones y una ejecución mucho más cuidadosa.
Veredicto del experto
Lo considero una base práctica para un K-swap de calle cuando la carroceria, el motor, la transmisión y la ECU están dentro de las combinaciones previstas. No lo compraría pensando que es un sistema plug and play universal, porque la falta de conectores de ECU y de determinados circuitos puede obligar a completar una parte importante del trabajo.
Su compra tiene sentido para quien quiera sustituir un mazo deteriorado o evitar fabricar desde cero el cableado principal del motor. Recomiendo identificar todos los componentes antes de empezar, comparar el pinout con el esquema de la ECU, comprobar el tipo de VSS y realizar una prueba de continuidad antes de conectar la bateria. Con esas precauciones, puede ofrecer una instalación limpia y fiable; sin ellas, incluso un arnés correctamente fabricado puede terminar generando fallos difíciles de diagnosticar.
