Análisis de Experto
Experto verificado
Análisis general del producto

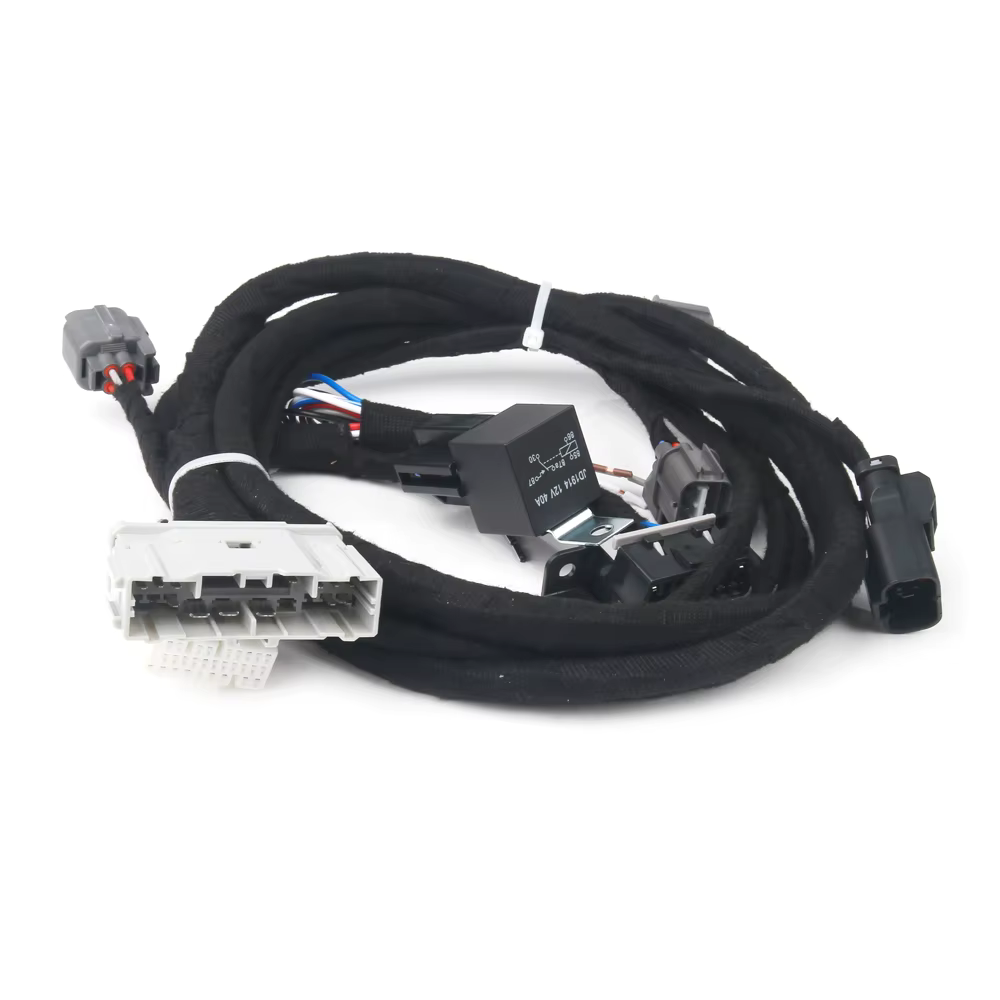

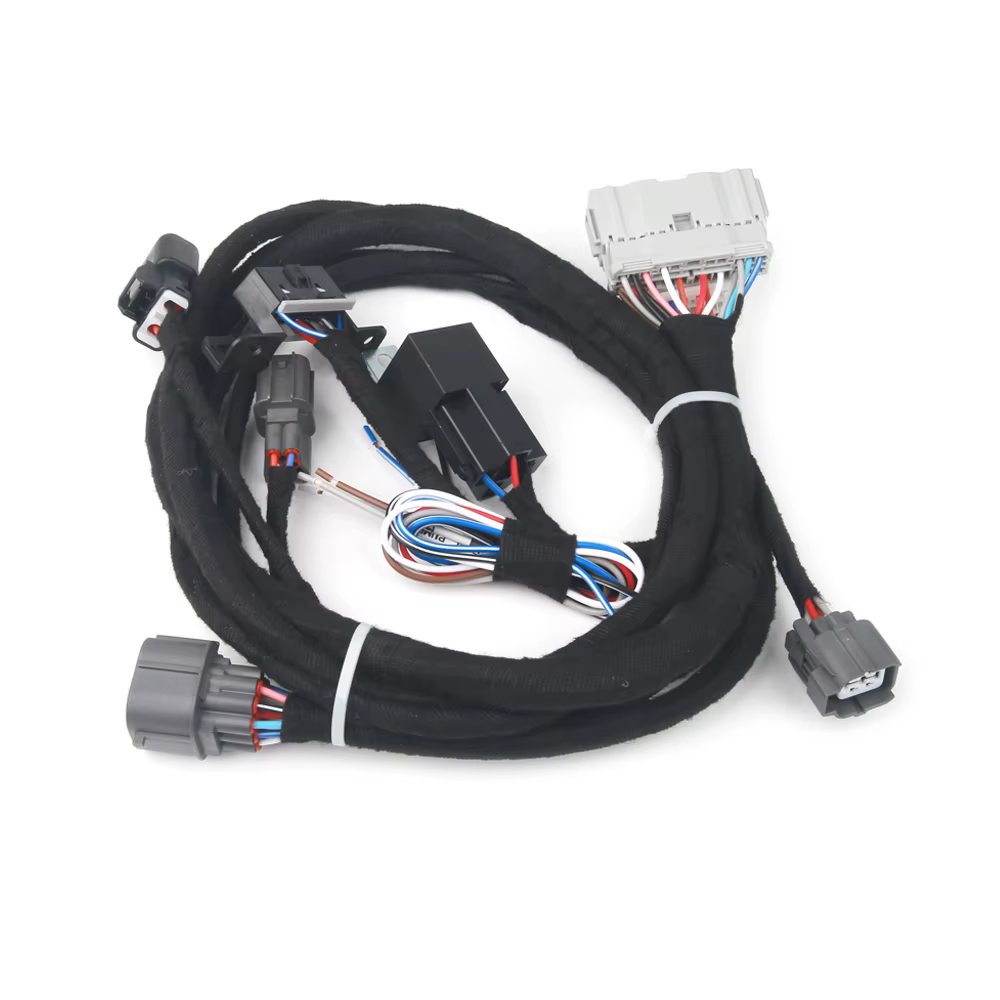

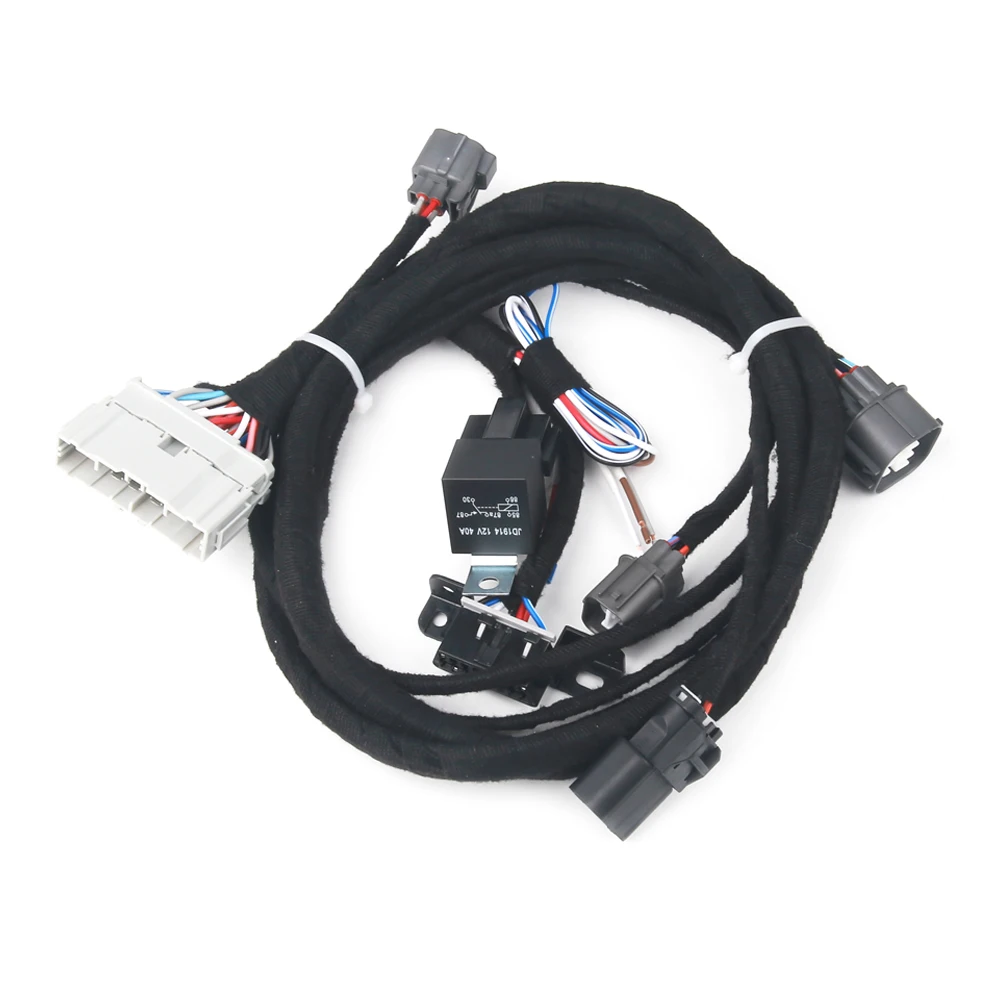

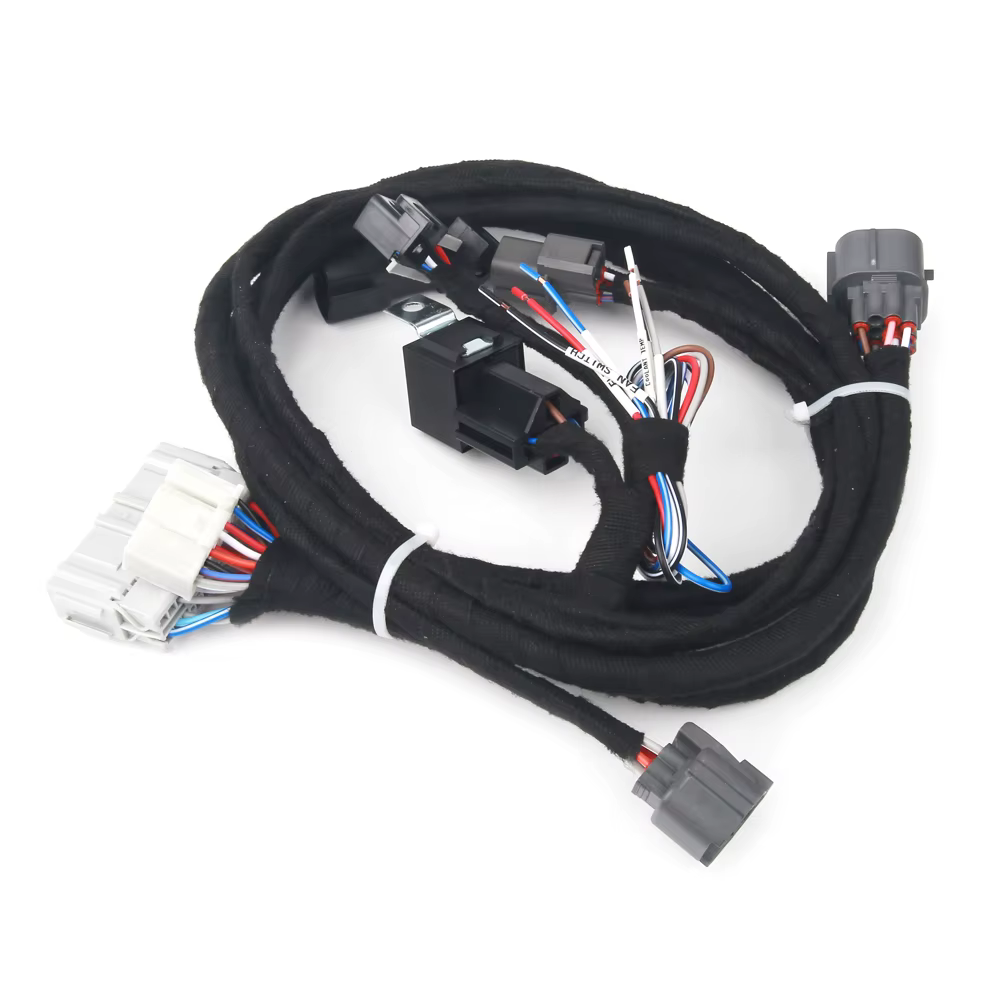

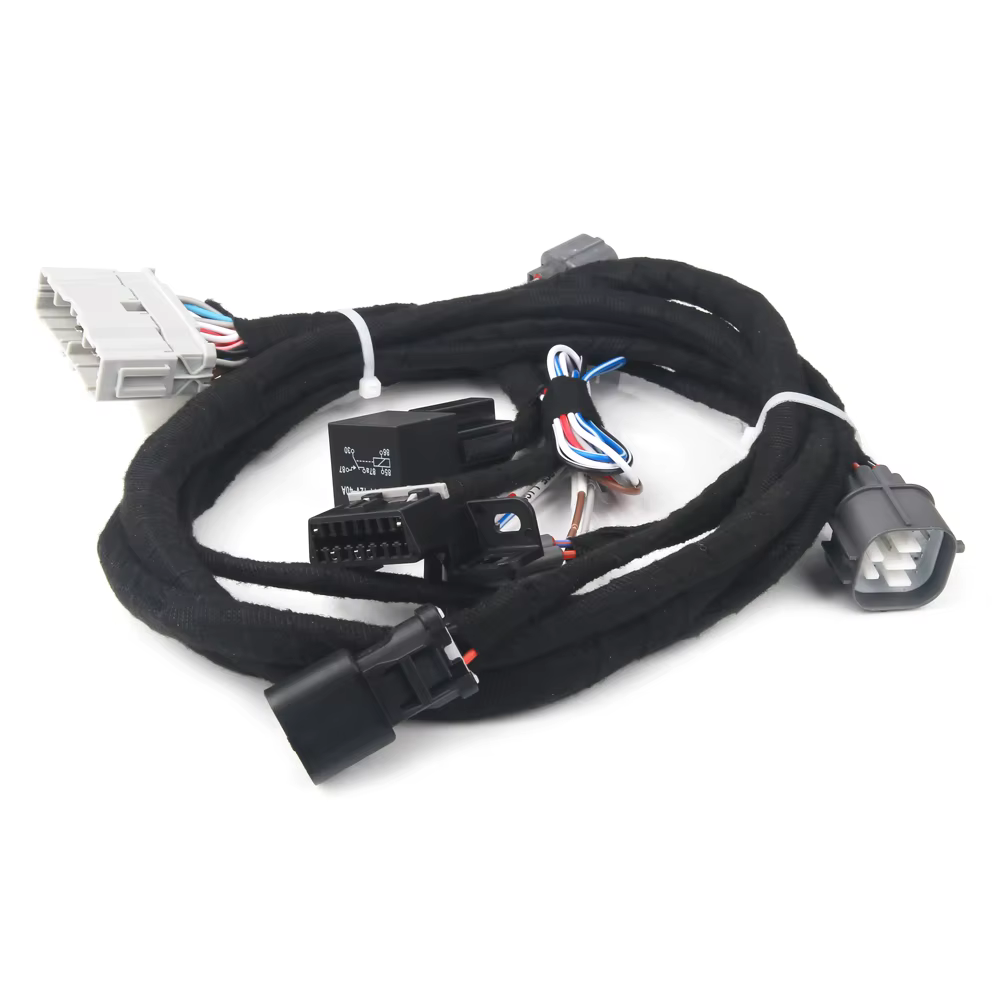

He montado este tipo de arnés en conversiones K-Swap sobre Honda Civic EG y Honda Integra DC2, y considero que es una de las piezas que más tiempo puede ahorrar cuando se quiere integrar un motor K20 o K24 en una carrocería originalmente diseñada para otra gestión electrónica. No aumenta el rendimiento del motor por sí mismo, pero sí simplifica una parte del proyecto que suele generar bastantes problemas: la comunicación entre el arnés del motor, la ECU y el cableado original del habitáculo.
Su función principal es servir de interfaz entre ambos sistemas. Bien instalado, permite conservar funciones básicas como la señal de arranque, el accionamiento de la bomba de combustible, el tacómetro, el velocímetro y determinadas señales relacionadas con los sensores de oxígeno. Aun así, no debe interpretarse como una solución universal para cualquier combinación de motor, centralita y carrocería. En un K20A2 con su ECU correspondiente, el planteamiento eléctrico no es idéntico al de un K24 con otra gestión o una instalación modificada.
Calidad de fabricación y materiales
La primera impresión es mejor que la de muchos cableados económicos montados de forma artesanal. La funda de nailon protege el conjunto frente a roces y ayuda a mantener los conductores agrupados, algo especialmente útil en un vano motor de EG, donde el espacio alrededor de la caja de fusibles y la zona de la ECU puede quedar bastante comprometido durante el swap.
El uso de cableado con colores de estilo OEM facilita el seguimiento de cada circuito. En una instalación eléctrica, esto tiene más importancia de la que parece: cuando aparece una avería de arranque, una lectura incorrecta de revoluciones o una bomba que no recibe alimentación, identificar el circuito con rapidez reduce mucho las horas de diagnóstico.

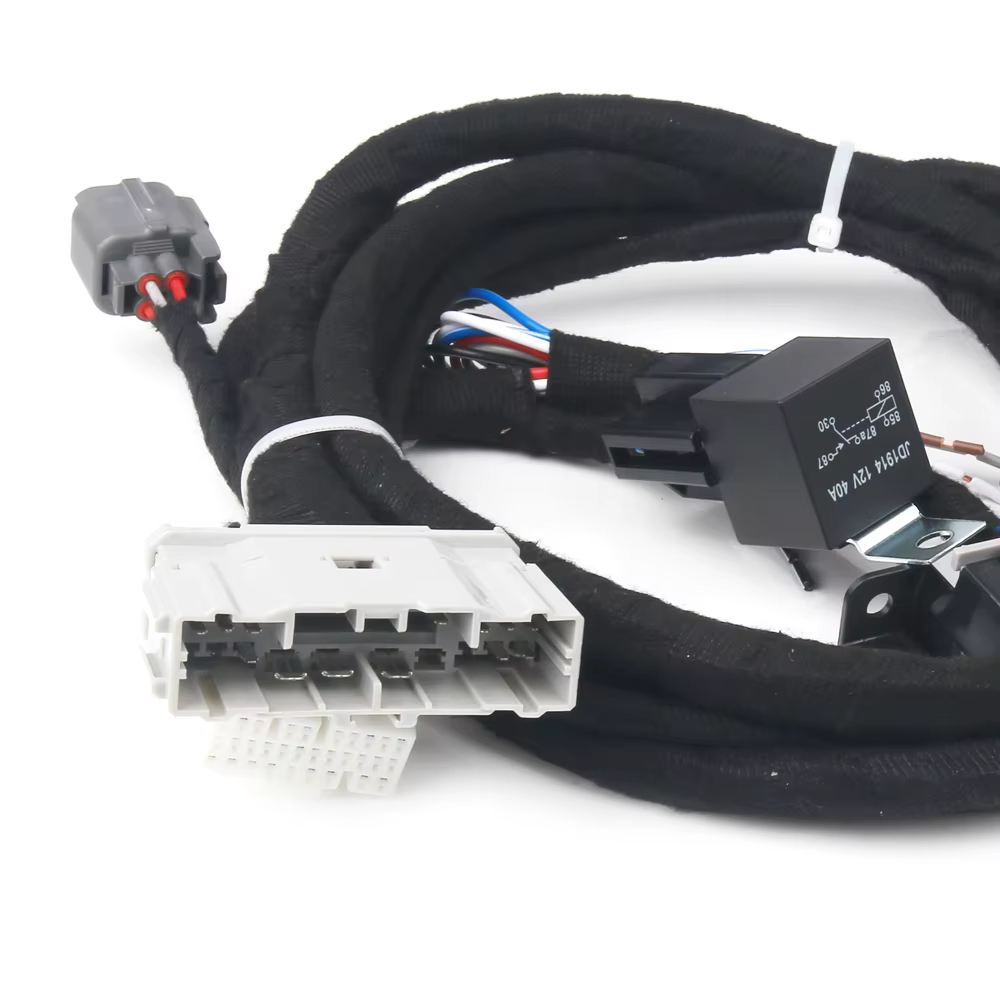

Los conectores y terminales deben revisarse antes del montaje. En las unidades que he manipulado, la calidad general resulta adecuada para una conversión de calle o de tandas, aunque conviene comprobar que todos los terminales están correctamente asentados y que no existe holgura en los bloqueos plásticos. También recomiendo aplicar protección de goma en los pasos cercanos a soportes metálicos, ya que la funda no sustituye a una correcta sujeción del arnés.
Montaje y compatibilidad
El montaje es relativamente directo si el motor, el arnés y la ECU pertenecen a una configuración coherente. En un Civic EG con K20 y ECU de la misma familia, primero presenté el cableado sin fijarlo para comprobar la longitud, la orientación de los conectores y el recorrido hasta el habitáculo. Después lo sujeté lejos del colector de escape, de la transmisión y de cualquier punto donde pudiera quedar atrapado por una vibración.
En un Integra DC2 destinado a uso mixto de calle y circuito, la instalación requirió algo más de atención porque el espacio disponible y la posición de algunos elementos no coincidían exactamente con los del EG. El arnés cumplió su función, pero fue necesario planificar bien el recorrido y evitar tensar los conectores. Un cableado de conversión no debe quedar colgando ni trabajar tirante; las vibraciones terminan provocando falsos contactos y fatiga en los terminales.
Antes de conectar la batería, recomiendo verificar con un polímetro la continuidad de las líneas principales y confirmar que no hay cortocircuitos entre alimentación y masa. También es importante comprobar el esquema de la ECU concreta, especialmente si se emplea una centralita programable, una instalación con inmovilizador eliminado o un motor procedente de otro mercado.
Rendimiento y resultado final
Una vez instalado correctamente, el resultado más evidente es un vano motor mucho más ordenado que con empalmes individuales y cables encintados. En el Civic EG utilizado para tandas, el motor arrancó con normalidad, la bomba de combustible respondió desde el relé correspondiente y el cuadro mantuvo una lectura funcional de las revoluciones. La precisión del velocímetro dependerá en mayor medida del sensor de velocidad, la transmisión y la configuración de la ECU que del propio arnés.
En el DC2 de uso diario, la principal ventaja fue la facilidad para localizar cada circuito durante las comprobaciones posteriores. Tras varios ciclos de arranque en frío, desplazamientos urbanos y recorridos con el motor a temperatura elevada, no aparecieron síntomas de interferencias ni desconexiones atribuibles al cableado. En una conversión bien terminada, este tipo de interfaz aporta una instalación más limpia y fácil de mantener.
No conviene esperar que resuelva por sí sola problemas de sensores, masas deficientes, incompatibilidades de ECU o errores de programación. Si el tacómetro no funciona o aparece un fallo de velocidad, el arnés puede ser correcto y el origen estar en la señal utilizada, en la configuración de la centralita o en el sensor instalado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Facilita la conexión entre el arnés del motor K y el cableado original del EG o DC2.
- Reduce la cantidad de empalmes y conexiones improvisadas.
- La funda protectora mejora el orden y la resistencia frente al roce.
- Los colores tipo OEM ayudan a diagnosticar averías.
- Integra circuitos esenciales para el uso real del vehículo.
Aspectos mejorables:
- La compatibilidad no es completamente universal entre todos los K20, K24 y ECU.
- No sustituye la comprobación del esquema eléctrico de cada conversión.
- La longitud puede exigir un recorrido cuidadoso según la posición de la ECU y la caja de fusibles.
- Sería conveniente disponer de una identificación más detallada de cada terminal y circuito.
- La protección del conjunto depende también de una buena fijación y de mantenerlo alejado de fuentes intensas de calor.
Frente a un arnés fabricado desde cero, esta solución ahorra tiempo y reduce errores. Frente a un kit profesional de gama alta, puede echarse de menos una documentación más específica para cada combinación de motor y centralita, así como una protección todavía más robusta en zonas cercanas al escape.
Veredicto del experto
Lo considero un componente práctico para una conversión K-Swap en Civic EG o Integra DC2, especialmente cuando se busca una instalación limpia sin rehacer por completo el cableado original. Su valor está en simplificar la integración eléctrica, no en sustituir el trabajo de planificación que exige cualquier swap.
Lo recomendaría para proyectos de calle, restauraciones modificadas y coches de tandas siempre que se comprueben previamente el tipo de ECU, el arnés del motor y las conexiones de la carrocería. Con una instalación ordenada, masas bien ejecutadas y una revisión con polímetro antes de arrancar, ofrece un resultado fiable y mucho más mantenible que una colección de empalmes realizados sobre el vehículo.
