Análisis general del producto

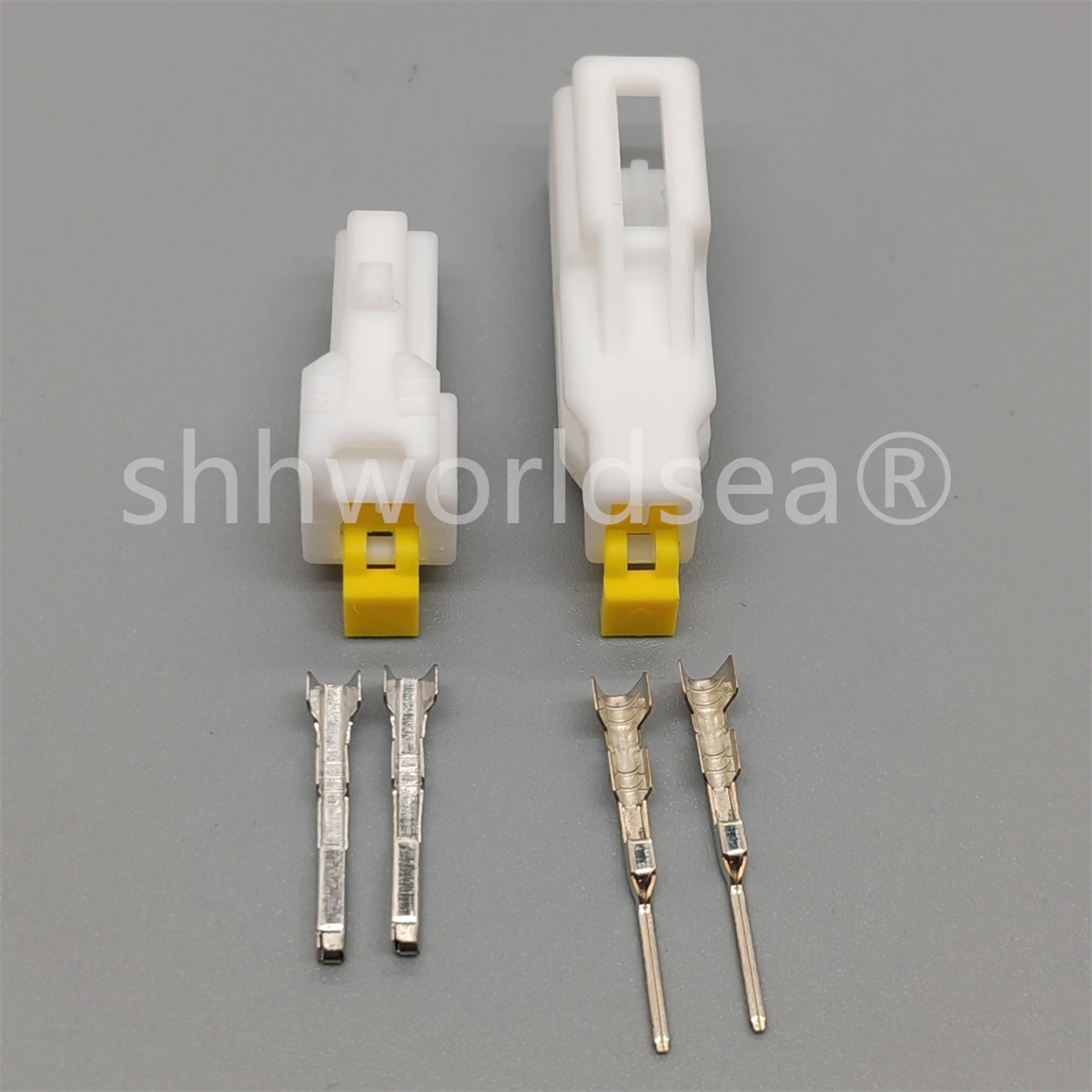

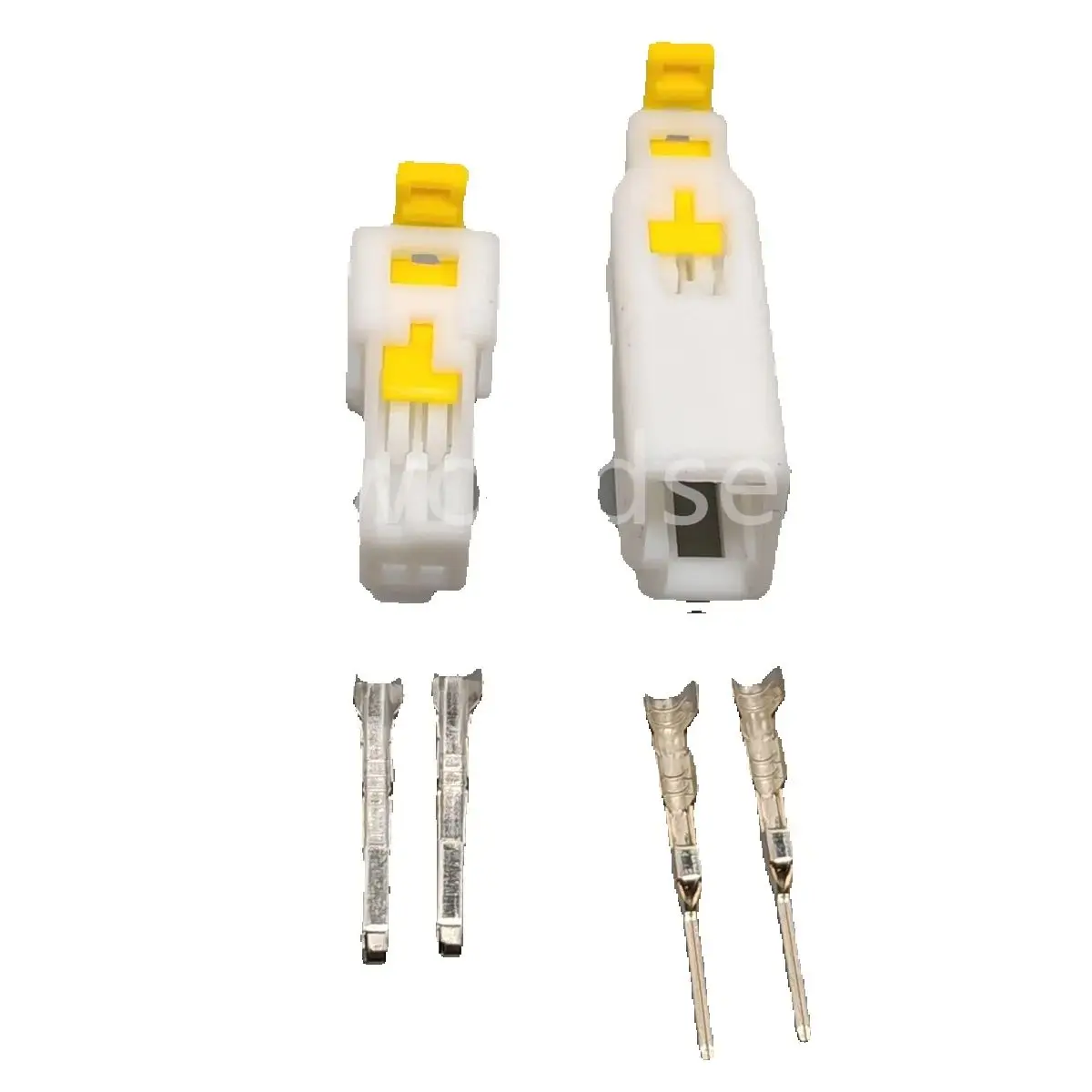

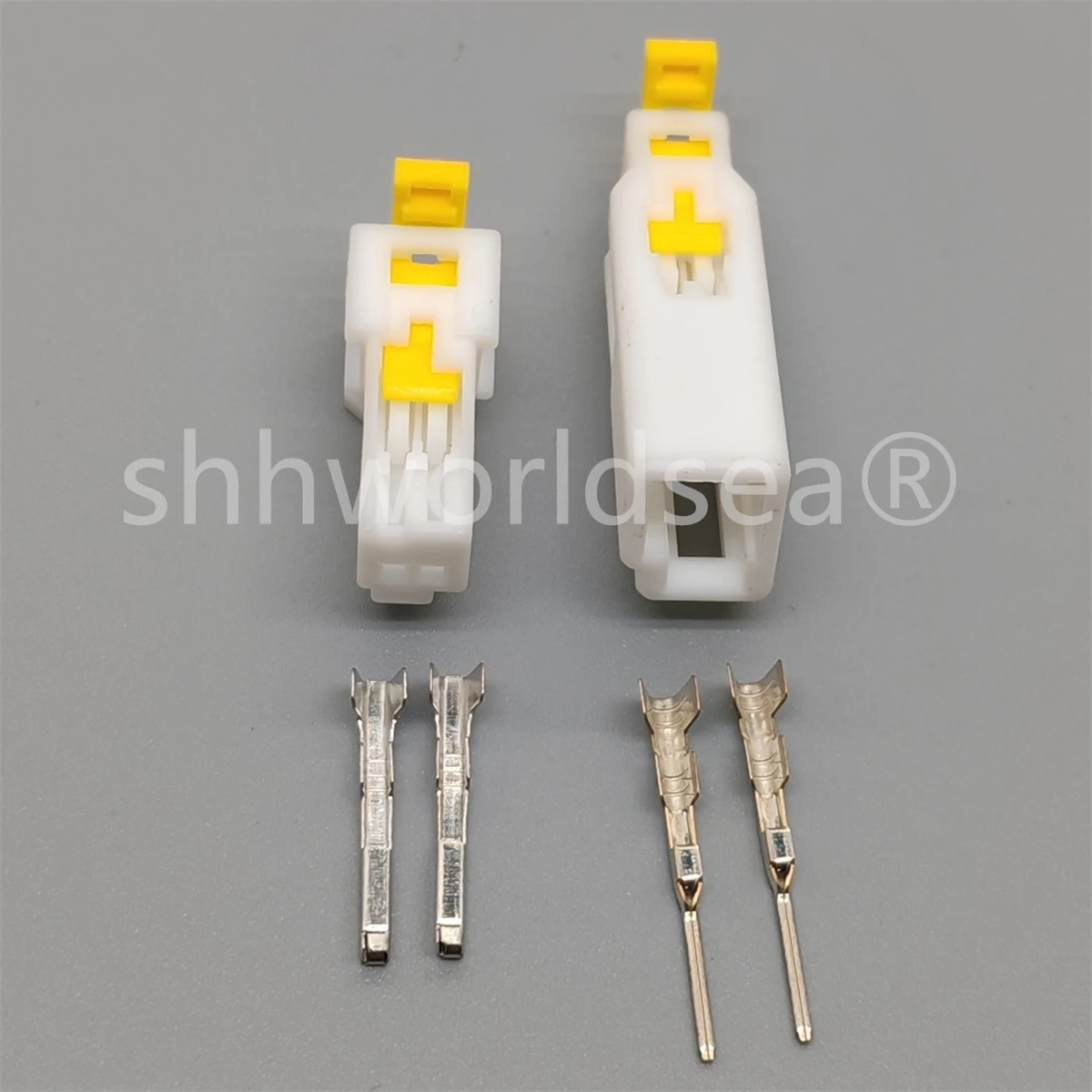

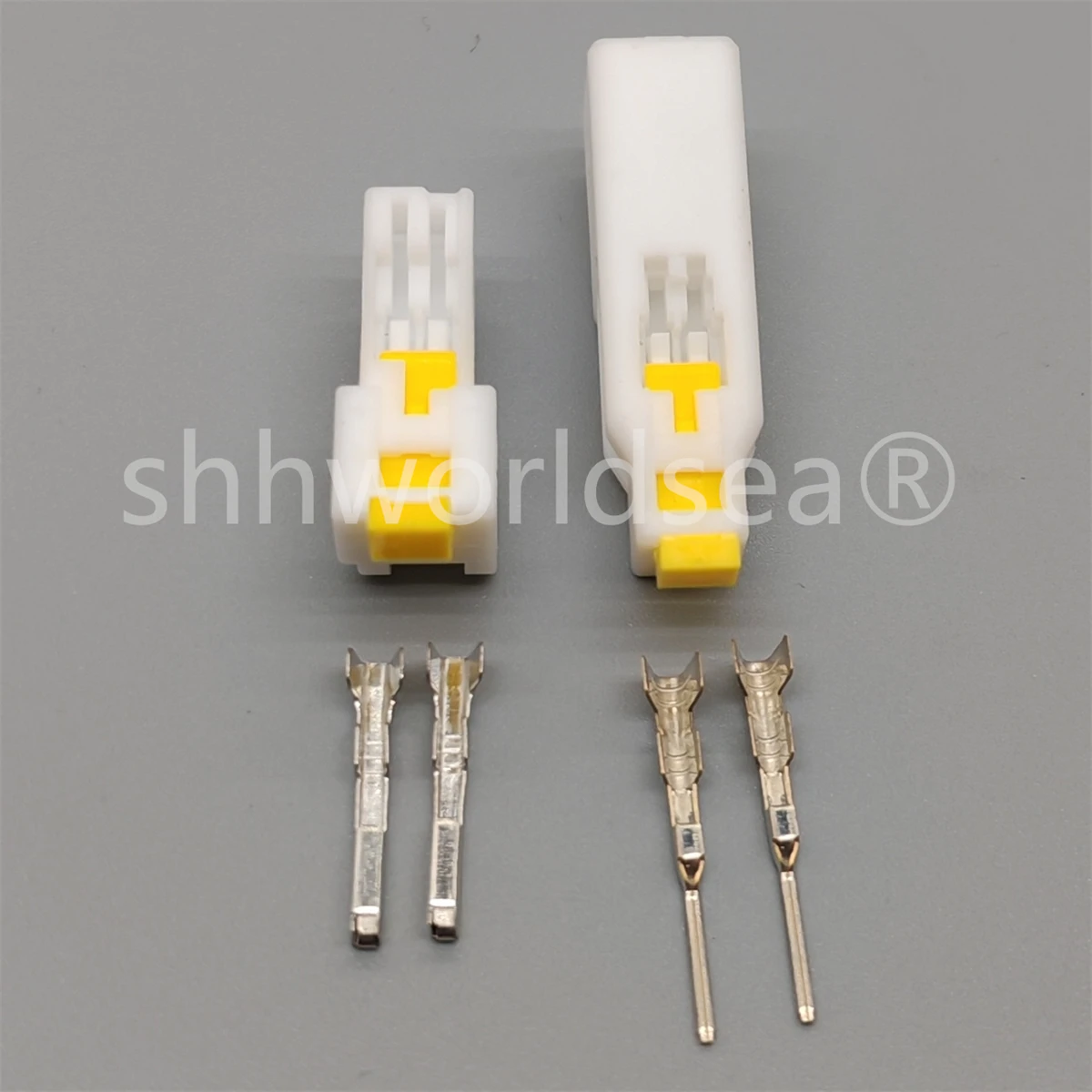

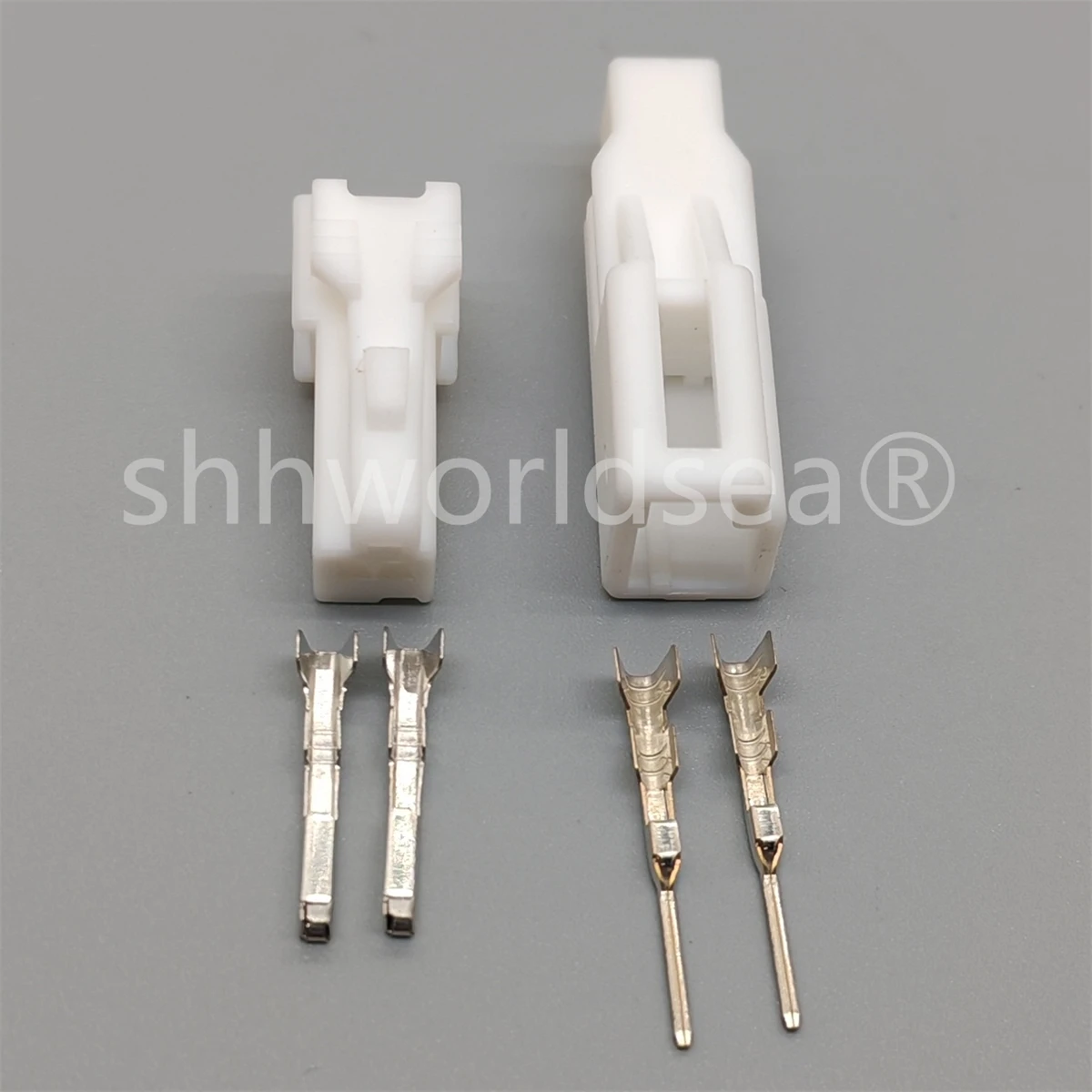

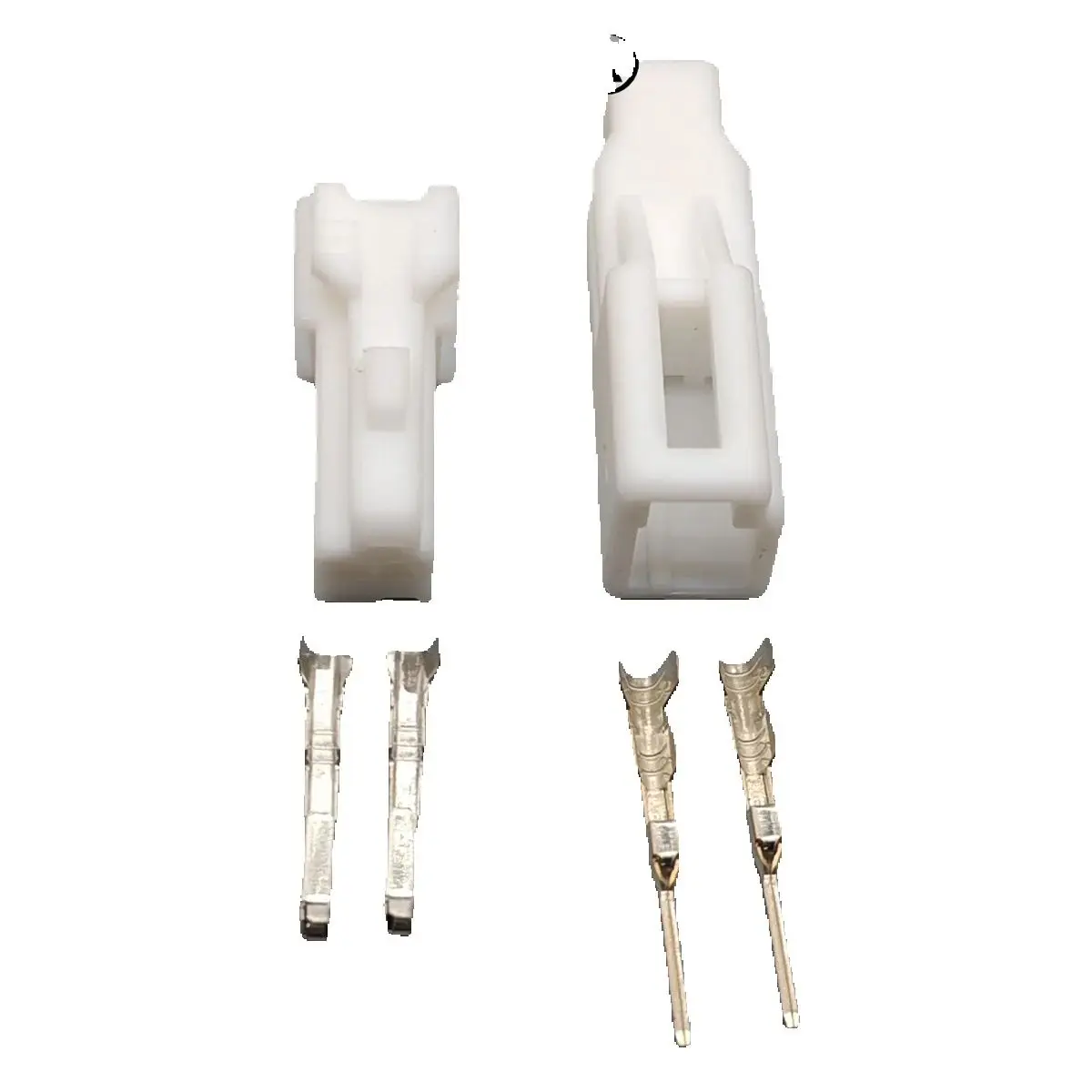

Llevo años reparando cableados de espejos retrovisores en talleres de electromecánica, y este tipo de juego de conectores de dos vías es uno de esos recambios pequeños que salvan una tarde entera de trabajo. Hablo de un conjunto formado por una carcasa macho y otra hembra —identificadas comercialmente como 3A02MW y 3A02FW— junto con sus terminales de la serie DJ7021F-0.6-11/21. En la práctica, es la pieza que necesitas cuando el conector original del espejo se ha degradado, se ha roto al desmontar la puerta o simplemente quieres hacer una derivación limpia sin cortar el mazo original.
Lo he montado en varias unidades de la familia Nissan (Micra K12 y K13, Note E11, Qashqai J10) donde este patrón de conector aparece con frecuencia en el circuito del retrovisor, tanto en versiones con ajuste eléctrico como en las que añaden calefacción o intermitente integrado. También lo he usado en alguna adaptación puntual en utilitarios franceses, siempre verificando pin a pin antes de tocar nada.
Calidad de fabricación y materiales
Las carcasas son de termoplástico reforzado —habitualmente PBT con fibra de vidrio en esta familia de conectores— y se nota rígido, con buen acabado en las guías de acoplamiento. El pestillo de retención es integrado y tiene un recorrido firme: no es de esos cierres que se abren solos con la vibración, algo crítico en un elemento que va dentro de la puerta y soporta golpes de cierre constantes.
Los terminales vienen en latón estañado con lengüeta de bloqueo secundaria. El contacto es correcto, aunque el muelle de retención es algo más blando que el de los terminales de equipo original japonés que he desmontado. En un uso normal no da problemas, pero conviene no reutilizarlos más de una vez: cada extracción relaja la lengüeta y la resistencia de contacto sube. La sección nominal asociada a la referencia (0,6 mm², equivalente a 20-22 AWG) es adecuada para las intensidades que maneja un espejo: entre 1 y 3 amperios según si lleva calefacción activa.
Un detalle que valoro: hay versiones que incluyen cola de cables ya engastada, lo que ahorra tiempo, aunque esas longitudes cortas obligan a empalmar después con tubo termorretráctil.
Montaje y compatibilidad
Aquí está el punto donde hay que trabajar con cabeza. Estos conectores no llevan grabado un esquema de pines ni una lista de vehículos, así que la regla es sencilla: nunca te fíes de que encaje, verifica que coincide. Antes de cortar nada, fotografío el conector viejo, cuento posiciones y compruebo la orientación de la pestaña de guía, porque existen variantes con el mismo cuerpo y distinta llave de polarización.
El proceso que sigo es siempre el mismo:
Extraigo los terminales del conector original con un útil de liberación fino, sin tirar del cable.
Marco cada hilo con cinta y etiqueta antes de desconectar, sobre todo si hay más de dos funciones en juego.
Engasto los nuevos terminales con crimpadora de trinquete y matriz adecuada para sección pequeña; el engaste con alicate plano es la causa número uno de fallos intermitentes.
Hago prueba de tracción suave sobre cada terminal antes de insertarlo en la carcasa.
Verifico continuidad y ausencia de cortocircuito entre pines con polímetro antes de dar corriente.
Cierro el acoplamiento hasta oír el clic y aplico un poco de grasa dieléctrica en la junta si el espejo va expuesto a humedad.
La compatibilidad, por tanto, depende del conector, no del nombre del coche. He tenido casos en los que el cuerpo encajaba perfectamente pero la posición de los pines estaba invertida respecto al mazo, y eso se resuelve recolocando terminales, no forzando el acople.
Rendimiento y resultado final
En el Qashqai J10 de un cliente, con unos 210.000 km y el espejo derecho con el ajuste eléctrico muerto, sustituí el conector corroído por este juego. Tras el montaje, el movimiento en las cuatro direcciones volvió a funcionar con recorrido completo y sin tirones. Medí caída de tensión en el circuito y quedó por debajo de 0,1 V, un valor razonable para un tramo tan corto.
En el Micra K12, donde aproveché para recuperar la calefacción del espejo, el comportamiento también fue estable: unos 25 minutos de funcionamiento y temperatura uniforme, sin calentamiento apreciable en el conector al tacto. En cambio, en un caso de un espejo con intermitente integrado y consumo algo mayor, noté que el terminal se templaba ligeramente más de lo que me gustaría, señal de que conviene no apurar la sección de cable en circuitos con carga continua.
Tras varios meses de uso diario y lavados frecuentes, ninguno de los montajes ha presentado fallos de contacto ni oxidación visible, siempre que la zona quedó bien sellada.
Puntos fuertes y aspectos mejorables
A favor: precio muy contenido frente a comprar el mazo completo en concesionario, disponibilidad inmediata, carcasa robusta con buen pestillo, terminales incluidos y posibilidad de elegir macho, hembra o ambos. Es la solución más limpia cuando el problema está localizado en el conector y no en el resto del cableado.
A mejorar: falta absoluta de documentación —sin esquema de pines, sin listado de aplicaciones, sin medidas declaradas—, lo que obliga a trabajar a ciegas la primera vez. La calidad del terminal es justa comparada con recambio de marca, y la ausencia de junta estanca en algunas variantes limita su uso en zonas muy expuestas. También echo en falta que se indique claramente la sección y el tipo de aislamiento del cable en las versiones con cola.
Comparado con kits de conectores de marcas de equipo original, la diferencia principal es la trazabilidad: allí sabes exactamente qué aplicación cubre cada referencia. Aquí compensas esa incertidumbre con precio y disponibilidad.
Veredicto del experto
Es un recambio funcional y bien resuelto para quien sabe lo que hace. Si vas a sustituir un conector de espejo dañado y has confirmado la coincidencia física y eléctrica con tu instalación, cumple sin dramas y a un coste difícil de igualar. Si esperas una pieza con documentación técnica o buscas estanqueidad garantizada, tendrás que complementarla con sellado propio o ir a recambio de fabricante. Mi recomendación práctica: compra siempre algún juego de más, verifica con polímetro antes de cerrar la puerta y guarda los terminales sobrantes, porque en estos circuitos el segundo intento es habitual.
